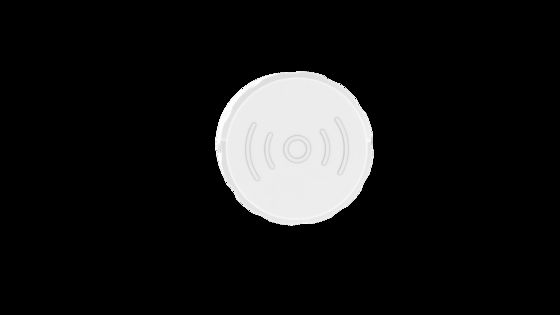

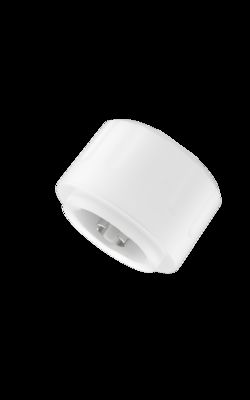

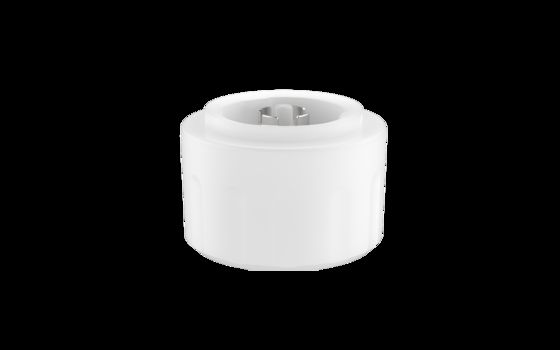

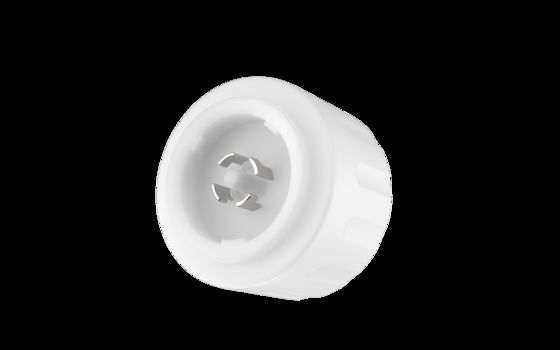

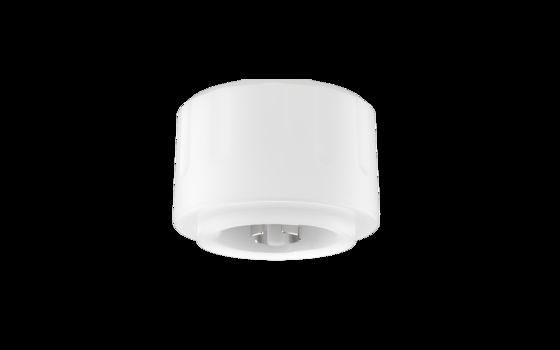

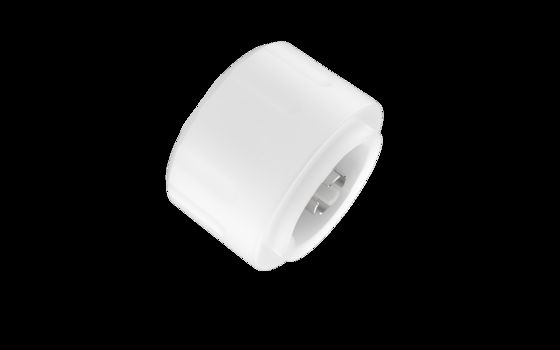

เซ็นเซอร์ Tuya 12Vdc ไร้สายสำหรับ High Bay, ความสูงติดตั้งสูงสุด 12 เมตร, อินเทอร์เฟซ Zhaga Book18 MC079D RC ZB1
| สถานที่กำเนิด | เซินเจิ้นประเทศจีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | MC079D RC ZB1 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | กระดาน+กล่องกระดาษ(K=A) |
| เวลาการส่งมอบ | 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 10000 ชิ้น/เดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าขาเข้า | 11-13VDC | การดำเนินงานในปัจจุบัน | 40 ± 5mA |
|---|---|---|---|
| แรงดันระลอกคลื่น | <100mvp-p | สัญญาณเอาท์พุต | สัญญาณลดแสง 0 -10VDC |
| ความถี่ในการทำงาน | 5.8GHz ± 75MHz ระยะวงจร ISM | โมดูล | โมดูลบลูทูธ TUYA |
| เน้น | Tuya 12Vdc เครื่องตรวจจับการเคลื่อนไหวไร้สาย,ซันเซอร์ Zhaga Book18 สูง,12m ความสูงสูงสุดเซ็นเซอร์ไร้สาย |
||
รายละเอียดสินค้า
เซ็นเซอร์เครือข่ายไร้สาย Tuya 12Vdc สำหรับ High Bay
ความสูงติดตั้งสูงสุด 12 เมตร, อินเทอร์เฟซ Zhaga Book18
รายละเอียดสินค้า
เซ็นเซอร์เครือข่ายไร้สาย Tuya App ตั้งค่า 0-10V สำหรับคลังสินค้าพร้อมการติดตั้ง 12 เมตร
คุณสมบัติผลิตภัณฑ์
- เซ็นเซอร์ไมโครเวฟกำลังขยายสูงที่จดสิทธิบัตร, ความสามารถในการป้องกันการรบกวนสูง, ไม่มีการกระตุ้นผิดพลาดในพื้นที่ติดตั้งโลหะ, ออกแบบมาเป็นพิเศษสำหรับคลังสินค้า
- อินพุต 12V DC, สำหรับระบบ DC หรือแหล่งจ่ายไฟ LED ที่มีเอาต์พุตไฟเลี้ยงเสริม 12V DC
- ใช้โมดูล TUYA Bluetooth IOT และรองรับการเชื่อมต่ออุปกรณ์ TUYA
- ระดับสูง/ต่ำ PWM, การหรี่แสง 0-10V, ฟังก์ชันการหรี่แสง 2 ระดับ และ 3 ระดับ
- เข้ากันได้กับฐาน Zhaga Book 18, การออกแบบแบบเสียบ, กันน้ำ
- ฟังก์ชันลำดับความสำคัญของแสงธรรมชาติ
- ความสูงติดตั้งสูงสุด 12 เมตร, เหมาะสำหรับคลังสินค้าส่วนใหญ่
พารามิเตอร์ทางเทคนิค
| อินพุต | |
|---|---|
| แรงดันไฟฟ้าอินพุต | 11-13VDC |
| กระแสไฟฟ้าทำงาน | 45±mA |
| แรงดันไฟฟ้ากระเพื่อม | <100mVp-p |
| เอาต์พุต | |
| สัญญาณหรี่แสง | สัญญาณหรี่แสง 0-10VDC |
| พารามิเตอร์เซ็นเซอร์ | |
| ความถี่ในการทำงาน | 5.8 GHz ±75 MHz, คลื่น ISM |
| กำลังส่ง | สูงสุด 3mW |
| พื้นที่ตรวจจับ | ตั้งค่า 25%/50%/75%/100% ด้วยรีโมทคอนโทรลหรือ APP |
| เวลาหน่วง | ตั้งค่า 5 วินาที/30 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/20 นาที/30 นาที ด้วยรีโมทคอนโทรลหรือ APP |
| ช่วงสแตนด์บาย | ตั้งค่า 0 วินาที/10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที/+∞ ด้วยรีโมทคอนโทรลหรือ APP |
| เซ็นเซอร์แสงธรรมชาติ | |
| เกณฑ์แสงธรรมชาติ | 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/ปิดใช้งาน |
| ลำดับความสำคัญแสงธรรมชาติ | เปิด | ปิด 5lux/15Lux/30Lux/50Lux | 150Lux 100Lux | 200Lux 150lux | 300Lux |
| ระดับหรี่แสงสแตนด์บาย | ตั้งค่า 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) ด้วยรีโมทคอนโทรลหรือ APP |
| พื้นที่ตรวจจับ (รัศมีความไว 100%) | การติดตั้งบนเพดาน (ความสูง: 10 เมตร): r≥4m@0.3m/s, r≥3m@1m/s; การติดตั้งบนผนัง (ความสูง: 2 เมตร): d≥23m@0.3m/s, d≥14m@1m/s |
| ความสูงในการติดตั้ง | ค่าทั่วไป: 10 เมตร (สูงสุด 12 เมตร) |
| พารามิเตอร์ไร้สาย | |
| ชื่อโมดูล | โมดูล Bluetooth TUYA |
| ความถี่ในการทำงาน | 2.4-2.484GHz |
| กำลังส่ง | 10dBm (สูงสุด: 10.5dBm) |
| ระยะส่ง | 15 เมตร (ระยะมองเห็น) |
| มาตรฐานไร้สาย | Bluetooth พลังงานต่ำ 4.2/5.0 |
| สภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -25~60°C |
| อุณหภูมิในการจัดเก็บ | -40°C…+80°C ความชื้น≤85% (ไม่ควบแน่น) |
| มาตรฐานการรับรอง | |
| ใบรับรอง | CE |
| ข้อกำหนดด้านสิ่งแวดล้อม | สอดคล้องกับ RoHS |
| ระดับ IP | IP65 |
| อื่นๆ | |
| วิธีการเดินสาย | เหมาะสำหรับขั้วต่อ Zhaga Book 18 |
| การติดตั้ง | ติดตั้งภายใน |
| ขนาด | ดูแผนภาพขนาด |
| บรรจุภัณฑ์ | แผ่นกั้น + กล่องกระดาษ (K=A) |
| อายุการใช้งาน | รับประกัน 5 ปี @Ta |
คำอธิบายฟังก์ชัน
1) ฟังก์ชันเปิด/ปิด (ตั้งค่าช่วงสแตนด์บายเป็น "0 วินาที")
2) ฟังก์ชันหรี่แสง 2 ระดับ (ตั้งค่าช่วงสแตนด์บายเป็น "+∞")
3) ฟังก์ชันหรี่แสง 3 ระดับ (ตั้งค่าช่วงสแตนด์บายเป็น "10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที")
4) ลำดับความสำคัญแสงธรรมชาติ ((ตั้งค่าช่วงสแตนด์บายเป็น "โหมด DH+5Lux/15Lux/30Lux/50Lux/100Lux/150Lux")
ข้อมูลผลิตภัณฑ์
ขนาด (หน่วย: มม.)
การเดินสาย
*เซ็นเซอร์ออกแบบมาเพื่อเชื่อมต่อโหลดเดียวเท่านั้น การเชื่อมต่อโหลดมากกว่าหนึ่งอาจทำให้เซ็นเซอร์เสียหาย
คำแนะนำการติดตั้ง
สภาพแวดล้อมการติดตั้ง
หมายเหตุ: ควรไม่มีวัตถุโลหะภายในระยะ 1.5 ถึง 3 เมตร รอบเซ็นเซอร์ไมโครเวฟเมื่อทำการติดตั้ง มิฉะนั้นอาจเกิดการกระตุ้นผิดพลาดจากการสะท้อนรอบเซ็นเซอร์
ช่วงการตรวจจับ
การเริ่มต้นและการเชื่อมต่อเครือข่าย
- เมื่อเปิดเครื่องครั้งแรก เซ็นเซอร์จะเปิดไฟสว่างสูงสุด 100% และไฟจะดับลงหลังจาก 10 วินาที ในระหว่างการเริ่มต้น ระบบจะไม่ตรวจจับสัญญาณการเคลื่อนไหว
- ดาวน์โหลดแอป TUYA บนโทรศัพท์ ติดตั้งและลงทะเบียน เปิดแอปและเชื่อมต่อเกตเวย์ Bluetooth
การตั้งค่าเริ่มต้น
ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์แสงธรรมชาติ: ปิดใช้งาน, ช่วงสแตนด์บาย: 0 วินาที, ระดับหรี่แสงสแตนด์บาย: 10%
ประกาศการใช้งาน
- เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย เปลี่ยนการตั้งค่าสวิตช์ DIP
- พื้นที่ความไวเกี่ยวข้องกับความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมการติดตั้ง สภาพแวดล้อมการทำงาน วัสดุสะท้อนแสง และอื่นๆ พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบความสูง 165 ซม. ในสภาพแวดล้อมภายในอาคารแบบเปิด
- ผลิตภัณฑ์นี้เหมาะสำหรับการติดตั้งบนเพดาน หากติดตั้งบนผนัง พื้นที่ตรวจจับจะขยายใหญ่ขึ้น ซึ่งอาจทำให้ไมโครเวฟทะลุผนังหรือแสงไม่ดับ โปรดลดพื้นที่ความไวหรือติดต่อผู้ผลิตเพื่อขอรับการสนับสนุนทางเทคนิค เกณฑ์แสงธรรมชาติอยู่ในสภาพแวดล้อมที่มีแดดโดยไม่มีเงาและแสงโดยรอบกระจายตัว ค่าแสงที่เซ็นเซอร์ตรวจจับอาจแตกต่างกันไปในสภาพแวดล้อมที่แตกต่างกัน ในเวลาที่แตกต่างกัน ในฤดูกาลที่แตกต่างกัน และในสภาพอากาศที่แตกต่างกัน
- พารามิเตอร์ของเซ็นเซอร์อาจต้องเชื่อมต่อใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้หรือติดต่อผู้ผลิต
- เซ็นเซอร์นี้ใช้สำหรับภายในอาคารเท่านั้น จะส่งผลต่อประสิทธิภาพการกันน้ำสำหรับการใช้งานภายนอก ลม ฝน และวัตถุที่เคลื่อนไหวรอบๆ อาจทำให้เกิดการกระตุ้นผิดพลาด
- ความสูงในการติดตั้งไม่เกิน 12 เมตร ความสูงที่ดีที่สุดคือ 10 เมตร ระยะห่างระหว่างเซ็นเซอร์แต่ละตัวควรมากกว่า 3 เมตร
- เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ พื้นผิวสะท้อนแสงโลหะ หรือวัตถุที่ปิดล้อมแคบๆ ไมโครเวฟจะสะท้อนซ้ำๆ และทำให้เกิดการกระตุ้นผิดพลาด โปรดลดความไวหรือติดต่อผู้ผลิตเพื่อขอรับการสนับสนุนทางเทคนิค
- โปรดตรวจสอบให้แน่ใจว่าไม่มีสัญญาณการเคลื่อนไหวรอบๆ เซ็นเซอร์ เช่น พัดลม มอเตอร์ DC ท่อน้ำทิ้ง ช่องระบายอากาศ และอื่นๆ มิฉะนั้นเซ็นเซอร์อาจเกิดการกระตุ้นผิดพลาด
- ไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ ห้ามวางเซ็นเซอร์ในโคมไฟโลหะแบบปิด หรือโคมไฟโลหะแบบครึ่งปิด และไม่มีฝาครอบโลหะหรือกระจกเหนือเซ็นเซอร์
- ไดรเวอร์ 0-10V ที่แตกต่างกัน ให้ความสว่างต่ำที่แตกต่างกัน
- ต้องใช้แหล่งจ่ายไฟ DC ที่เสถียรพร้อมแรงดันเอาต์พุตที่เสถียรและมีสัญญาณรบกวนต่ำ แรงดันไฟฟ้ากระเพื่อมของแหล่งจ่ายไฟควรน้อยกว่า 100mV และกระแสโหลดควรมากกว่า 60mA
- เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
