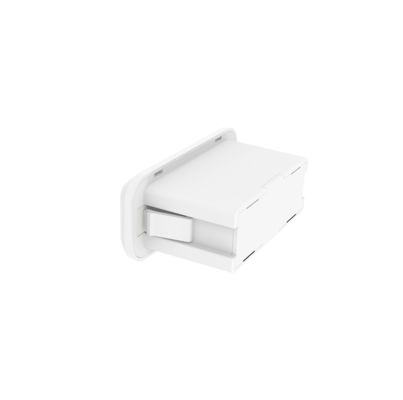

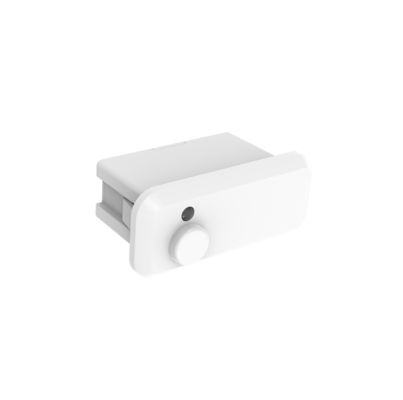

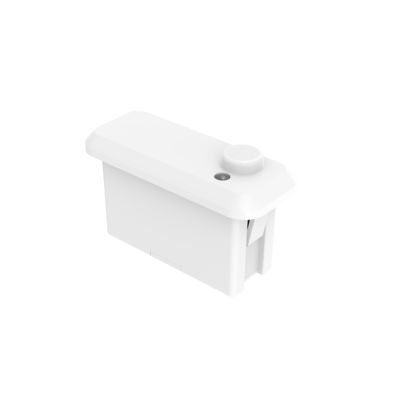

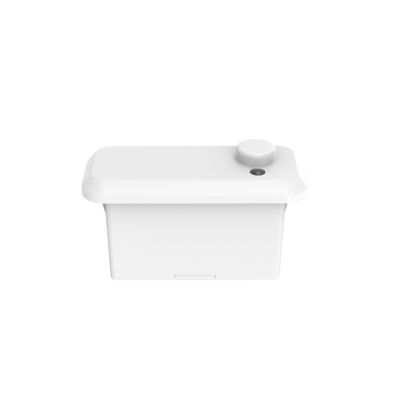

เซ็นเซอร์ตรวจจับการมีอยู่ของเครือข่ายบลูทูธ Casambi 12Vdc สำหรับไฟติดแผง, ติดตั้งสูงสุด 4 เมตร MC182D 99/1 B1

[คุณสมบัติผลิตภัณฑ์]

• เซ็นเซอร์ตรวจจับการมีอยู่ติดตั้งในตัว, อินเทอร์เฟซมาตรฐาน Zhaga Book 20
• ใช้เทคโนโลยีเสาอากาศไมโครเวฟที่ได้รับสิทธิบัตร 24GHz, รองรับความสูงในการติดตั้งสูงสุด 4 เมตร
• พร้อมเทคโนโลยี RF ของเยอรมนี, รับประกันผลิตภัณฑ์ 5 ปี
• ฟังก์ชันเซ็นเซอร์ตรวจจับการเคลื่อนไหว, การเคลื่อนไหวเล็กน้อย และแสงสว่าง
• เหมาะสำหรับห้องน้ำ, ห้องนั่งเล่น, ห้องครัว และสภาพแวดล้อมอื่นๆ ที่ต้องการตรวจจับการเคลื่อนไหวและการเคลื่อนไหวเล็กน้อย
• โมดูล Casambi Bluetooth, เชื่อมต่อกับแพลตฟอร์ม Casambi IoT

[พารามิเตอร์]

ตั้งค่าผ่านแอป Casambi

ขนาด (หน่วย: มม.)

รายละเอียดผลิตภัณฑ์การเดินสาย[คำแนะนำการติดตั้ง]​[การเริ่มต้นระบบ]

หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% โดยอัตโนมัติและทำการตรวจสอบตัวเองเป็นเวลา 10 วินาที ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้ ระบบจะเข้าสู่โหมดการตรวจจับหลังจากเริ่มต้นระบบ และในระหว่างนั้น หลอดไฟจะยังคงอยู่ที่ความสว่าง 100%[การตั้งค่าเริ่มต้น]ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์แสงธรรมชาติ: ปิดใช้งาน, ระยะเวลาสแตนด์บาย: 0 วินาที, ระดับหรี่ไฟสแตนด์บาย: 20%[ประกาศการใช้งาน]l เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดแหล่งจ่ายไฟก่อนทำการติดตั้ง, เดินสาย, หรือเปลี่ยนแปลงการตั้งค่าl ผลิตภัณฑ์มีความสามารถในการทะลุผ่านพลาสติก, ไม้, ฯลฯ ได้ดี แต่เสาอากาศของโมดูลไมโครเวฟไม่ควรมีอุปกรณ์โลหะหรือเปลือกโลหะ, เปลือกแก้ว, ฯลฯ อยู่ด้านหน้าโดยตรงหรือใกล้เคียง มิฉะนั้นจะส่งผลต่อการส่งและรับของเสาอากาศl ระยะการตรวจจับจะได้รับผลกระทบจากความสูงในการติดตั้ง, ขนาดของวัตถุที่จะตรวจจับ, ความเร็วในการเคลื่อนที่, ผลกระทบของสภาพแวดล้อมในการติดตั้ง, และระยะการตรวจจับในทิศทางต่างๆ จะมีความแปรปรวนในระดับหนึ่งl เกณฑ์แสงธรรมชาติอยู่ในสภาพแวดล้อมที่มีแดด, ไม่มีเงา, และสภาวะการสะท้อนแสงโดยรอบ ในช่วงเวลา, สภาพอากาศ, และสภาพแวดล้อมที่แตกต่างกัน ค่าแสงธรรมชาติที่ตรวจจับโดยเซ็นเซอร์วัดแสงอาจแตกต่างกันl แนะนำให้ติดตั้งผลิตภัณฑ์ห่างกันมากกว่า 1.5 เมตร; ระยะห่างระหว่างผลิตภัณฑ์กับเราเตอร์ควรมากกว่า 1.5 เมตร เพื่อไม่ให้เกิดการรบกวนการทำงานปกติของเซ็นเซอร์ไมโครเวฟl ระนาบการติดตั้งของผลิตภัณฑ์ (เช่น แผ่นอลูมิเนียม, แผ่น PCB) ต้องมีความแตกต่างของความสูงจากระนาบเสาอากาศของโมดูลไมโครเวฟ และระนาบเสาอากาศของโมดูลไมโครเวฟควรสูงกว่าระนาบใกล้เคียงมากกว่า 5 มม. เพื่อให้ได้ผลการตรวจจับที่ดีที่สุดl ต้องใช้แหล่งจ่ายไฟแบบ DC ที่มีแรงดันเอาต์พุตคงที่, กระแสต่ำ, และค่าสัมประสิทธิ์การกระเพื่อมต่ำ, แรงดันไฟฟ้ากระเพื่อมของแหล่งจ่ายไฟควรน้อยกว่า 50mV, และกระแสโหลดขั้นต่ำของแหล่งจ่ายไฟควรมากกว่า 120mA, และยังแนะนำให้ติดตั้งตัวเก็บประจุอิเล็กโทรไลต์ไม่น้อยกว่า 100uF ที่ขั้ว VCC ของแหล่งจ่ายไฟอินพุตl ติดตั้งผลิตภัณฑ์ให้ห่างจากอุปกรณ์โลหะขนาดใหญ่, ท่อ, ช่องระบายอากาศเครื่องปรับอากาศ, ช่องระบายอากาศ, เครื่องพ่นควัน และฉากอื่นๆ ให้มากที่สุด เพื่อหลีกเลี่ยงการสั่นสะเทือนของอุปกรณ์ที่ส่งผลต่อการตรวจจับl โมดูลไมโครเวฟควรอยู่ห่างจากแหล่งจ่ายไฟ AC, อยู่ห่างจากสะพานเรียงกระแสของแหล่งจ่ายไฟ, หม้อแปลง, ทรานซิสเตอร์สวิตชิ่ง และอุปกรณ์กำลังสูงอื่นๆ เพื่อหลีกเลี่ยงสัญญาณความถี่สูงรบกวนการทำงานปกติของโมดูลไมโครเวฟl การออกแบบผลิตภัณฑ์: ระนาบเสาอากาศของโมดูลไมโครเวฟและวงจรใกล้เคียงควรหลีกเลี่ยงการไหลของกระแสขนาดใหญ่, หลีกเลี่ยงหม้อแปลงหรือส่วนประกอบความถี่สูงที่อยู่ใกล้เคียง, ระยะห่างควรมากกว่า 10 มม. เท่าที่จะทำได้l เมื่อทำการเดินสาย, ด้านเสาอากาศและด้านส่วนประกอบที่ด้านหลังของผลิตภัณฑ์ไม่ควรถูกคลุมด้วยสายไฟหรือมีกระแสไฟฟ้าไหลผ่านมากเกินไป เพื่อไม่ให้ส่งผลกระทบต่อการทำงานปกติของเซ็นเซอร์l ด้านหน้าของผลิตภัณฑ์และบริเวณใกล้เคียงไม่สามารถติดตั้งอุปกรณ์โลหะหรือแผ่นกระจกได้ เพื่อไม่ให้ส่งผลกระทบต่อการทำงานปกติของเซ็นเซอร์, ในขณะที่ความหนาของพลาสติกควรเลือกน้อยกว่า 1 มม. เท่าที่จะทำได้, หนาเกินไปจะส่งผลต่อการตรวจจับของโมดูลไมโครเวฟและทิศทาง; ระยะห่างระหว่างระนาบเสาอากาศไมโครเวฟและเปลือกควรมากกว่า 3.2 มม.l ระนาบเสาอากาศของผลิตภัณฑ์และระนาบโลหะ (แผ่นอลูมิเนียม, เปลือกเหล็ก) ต้องมีความแตกต่างของความสูงในระดับหนึ่ง, ระยะห่างที่แนะนำคือมากกว่า 0.5 มม.
