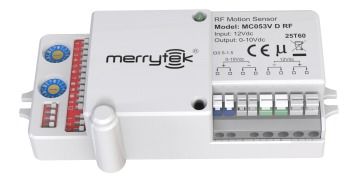

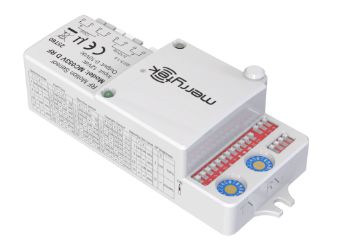

เซ็นเซอร์เครือข่ายไมโครเวฟ 5.8G, พร้อมความสูงในการติดตั้งสูงสุด 8 เมตร MC053V D RF

[คุณสมบัติของสินค้า]

• รวมกับเทคโนโลยีอาร์เอฟ 868MHz ทําให้เกิดฟังก์ชันเครือข่ายกลุ่มไร้สาย
• ใช้เทคโนโลยีความถี่แคบ เพื่อแก้ปัญหาการขัดขวางช่องเดียวกัน
• ผลิตภัณฑ์มี 32 ช่องความถี่ที่แตกต่างกัน สามารถใช้ได้สําหรับการใช้งานมากขึ้น
• ด้วยรหัสที่อยู่คงที่ การส่งสัญญาณอาร์เอฟคงที่ lMax การติดตั้ง 8m
• ระยะทางการส่ง RF ยาวถึง 30 เมตรภายใน
• การรับประกัน 5 ปี

[ข้อมูลสินค้า]

• ขนาด (หน่วย: mm)

• หน้าที่

• คําอธิบายฟังก์ชัน

1. เปิด / ปิด ((ระยะรอคอยที่ 0s)กรุณาตั้งข้อมูลเซ็นเซอร์อื่น ๆ ตามการปฏิบัติ การใช้งาน

2. 2 ขั้นตอนการดับ ((ระยะการรอที่?? +∞??) กรุณาตั้งข้อมูลเซ็นเซอร์อื่น ๆ ตามการใช้งานจริง

3.การด dimming 3 ขั้นตอน ((ระยะรอคอยที่ 5s/5min/10min/30min/60min)กรุณาตั้งข้อมูลเซ็นเซอร์อื่น ๆ ตามการปฏิบัติ การใช้งาน

• สายไฟ

[รูปแบบรังสี]

1.การติดตั้งเพดาน

2การติดตั้งผนัง

[การตั้งค่าสวิทช์ Dip]

พื้นที่ตรวจสอบ:

รอเวลา:

ระยะเวลารอคอย:

เซนเซอร์แสงแดด:

*เมื่อตั้งเป็นโหมด " disable " โคมไฟจะเปิดเมื่อมันตรวจจับการเคลื่อนไหวไม่ว่าระดับแสงรอบตัว

ระดับ DIM เตรียมพร้อม:

ความสว่าง RF:

โหมด:

*เมื่อตั้ง RFเพื่อปิด, ตอนนี้เซ็นเซอร์สามารถรับสัญญาณได้เท่านั้น ไม่สามารถส่งสัญญาณได้ แต่มันยังมีฟังก์ชันเซ็นเซอร์.

[เครือข่ายไร้สาย RF]

1) การออกอากาศ:

เซนเซอร์ทั้งหมดตั้งช่องเดียวกัน

ดูภาพด้านล่าง มีหลายทางออก/ทางเข้าไปทางเดิน ทุกเซนเซอร์หลักถูกกระตุ้น ทุกหลอดไฟในทางเดินจะส่อง

การตั้งค่า:

2.) การถ่ายทอด + การกระโดด:

เมื่อการเคลื่อนไหวของเจ้าหน้าที่ถูกตรวจพบ สัญญาณการเคลื่อนไหวจะถูกส่งไปยังเซ็นเซอร์กลุ่มอื่น ๆ ผ่านเครื่องรับ RF ดูภาพด้านล่าง เมื่อคนเดินไปยังชั้นหนึ่งแสงในชั้นข้างเคียงจะเปิดในระดับแสงต่ําที่กําหนดไว้พร้อมกัน.

การตั้งค่า:

กลุ่ม 1: โมดูล B TXD ส่งสัญญาณไปยัง โมดูล A RXD และ โมดูล C RXD และตัวมันเอง

กลุ่ม 2: โมดูล C TXD ส่งสัญญาณไปยัง โมดูล B RXD และ โมดูล D RXD และตัวเอง

รายละเอียดของรายละเอียดการจัดหา

ฉัน ฉัน

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

การแบ่งกลุ่ม RF (สามารถแบ่งกลุ่มได้สูงสุด 32 กลุ่ม)

MC053V D RF มีช่อง TX และช่อง RX.ช่อง TX ใช้ในการส่งสัญญาณ RF และช่อง RX ใช้ในการรับสัญญาณ RFใช้ชักสกรูเล็ก ๆ น้อย ๆ เพื่อหมุนสวิตช์และเก็บพวกเขาชี้ไปยังช่องเดียวกันกลุ่มจะถูกสร้างขึ้นโดยอัตโนมัติ

[การเริ่มต้น]

ไฟจะเปิดความสว่าง 100% ในเซ็นเซอร์พลังงานเริ่มต้น และปิดหลังจาก 10 วินาที ระหว่างการเริ่มต้น ไม่มีสัญญาณตรวจจับการเคลื่อนไหวภายนอกจะตรวจจับ

[การตั้งค่าโดยกําหนด]

พื้นที่ตรวจจับ: 100% เวลารอ: 5Sระยะเวลารอคอย: 0sเซ็นเซอร์แสงกลางวัน: ปิดระดับ DIM เตรียมพร้อม:10%, ความสว่าง RF:10%-50%, RF: เปิด, รูปแบบ: การออกอากาศ, TX: A, RX: A

[หมายเหตุ]

1)เซนเซอร์ควรถูกติดตั้งโดยช่างไฟฟ้ามืออาชีพ กรุณาตัดไฟฟ้าก่อนการติดตั้ง, การเชื่อมไฟ, การเปลี่ยนการตั้งค่า, ฯลฯ

2)ผลิตภัณฑ์มีความสามารถในการเจาะเข้าไปในพลาสติก, ไม้, ฯลฯ แต่อุปกรณ์เสริมโลหะหรือกล่องโลหะไม่ควรติดตั้งตรงหน้าและใกล้แอนเทนเน่ของโมดูลไมโครเวฟไม่งั้นมันจะส่งผลต่อความสามารถในการส่งและรับของแอนเทนน์ไมโครเวฟ.

3)ผลิตภัณฑ์นี้ถูกออกแบบให้ใช้ในภายในห้องเท่านั้น

4)ระยะการตรวจจับของเซ็นเซอร์เกี่ยวข้องกับความเร็วการเคลื่อนที่และขนาดของวัตถุเคลื่อนที่ ความสูงการติดตั้ง ความสูงและมุมการติดตั้ง สถานที่ติดตั้ง แผ่นสะท้อนรอบเซ็นเซอร์ เป็นต้นข้อมูลในเอกสารนี้คือค่าเฉพาะอย่างยิ่งและทดสอบโดยคน 165cm ในพื้นที่เปิดภายใน.

       ระยะการตรวจจับในการติดตั้งผนังจะยาวกว่าในการติดตั้งเพดาน

5)หลีกเลี่ยงอุปกรณ์สั่นสะเทือนระยะยาวหรือวัตถุเคลื่อนที่รอบตัวเซ็นเซอร์ สัญญาณสั่นสะเทือนจะถูกมองว่าเป็นสัญญาณการเคลื่อนที่ที่จะกระตุ้นเซ็นเซอร์

6)ถ้าสัตว์เลี้ยงผ่านไปในพื้นที่ตรวจจับ มันอาจกระตุ้นเซ็นเซอร์

7)ขั้นต่ําของแสงคือค่าตรวจพบในสภาพแวดล้อมที่มีแสงอาทิตย์ ไม่มีเงา และในสภาพการสะท้อนแสงแวดล้อมในช่วงเวลาที่แตกต่างกันค่าความสว่างที่ตรวจพบโดยเซ็นเซอร์แสงอาจแตกต่างกัน.

8)การติดตั้งระยะทางระหว่างสินค้าหรือระยะทางระหว่างสินค้าและรูเตอร์ จึงแนะนําให้มากกว่า 1.5m

9)ระดับการติดตั้งของผลิตภัณฑ์ (ตัวอย่างเช่น: แผ่นฐานอลูมิเนียม, บอร์ด PCB) ต้องแตกต่างจากระดับแอนเทนเนียของโมดูลไมโครเวฟในความสูงที่กําหนดและระนาบแอนเทนเน่ของโมดูลไมโครเวฟควรสูงกว่าระนาบใกล้เคียงมากกว่า 5 มิลลิเมตรเพื่อบรรลุผลการตรวจจับที่ดีที่สุด.

10)MC053V RF & MW05 พร้อมฟังก์ชัน override, การเปิด /ปิดเร็ว 3 ครั้งภายใน 2 วินาทีสามารถยกเลิกฟังก์ชันเซนเซอร์

11)รูปแบบการทํางาน: Broadcast & Hopping

12)TX: เป็นการส่งสัญญาณ, ด้วย 0-F 16 ช่องทางที่แตกต่างกัน. 1 DIP เพื่อตั้งกลุ่ม A หรือกลุ่ม B. กลุ่ม A ด้วย 16 ช่องทาง, กลุ่ม B ด้วย 16 กลุ่ม, ทั้งหมดสามารถตั้ง 32 กลุ่ม.

13)RX: เป็นการรับสัญญาณ, ด้วย 0-F 16 ช่องทางที่แตกต่างกัน. 1 DIP เพื่อตั้งกลุ่ม A หรือกลุ่ม B. กลุ่ม A ด้วย 16 ช่องทาง, กลุ่ม B ด้วย 16 กลุ่ม, ทั้งหมดสามารถตั้ง 32 กลุ่ม.

14)เมื่อ Master และ Master ตั้งอยู่ในโหมดการออกอากาศ นั่นหมายความว่าเซ็นเซอร์ทั้งหมดตั้งช่องเดียวกัน

15)เมื่อ Master และ Master ตั้งอยู่ในโหมดการทํางานกระโดด นั่นหมายความว่า เมื่อ Master ใดถูกกระตุ้นมันจะส่งสัญญาณ RF ไปยัง 3 ช่อง (ช่องติดต่อกันก่อนและหลังจากช่อง TX และช่องที่กําหนดโดยเจ้าหน้าที่เองตัวอย่างเช่นเมื่อเจ้าหน้าที่ตั้งช่อง TX เป็น "1", มันจะเปิด "0" "1" "2" สัญญาณช่องสามที่แตกต่างกัน, ถ้าช่อง RX ที่แตกต่างกันอื่นตั้งด้วย"0" "1" "2",ในเวลานี้จะรับสัญญาณช่องทางที่ตรงกัน, รูปแบบการทํางานประเภทนี้เป็นหลักการนําไปใช้กับการใช้งานทางเดิน, หมายเหตุ: TX "F" เพื่อเปิดช่องกลุ่ม A และกลุ่ม B "0" RX ได้รับช่องสามารถเชื่อมต่อเครือข่าย.

16)Master to Satellite ทํางานเพียงในรูปแบบการออกอากาศเท่านั้น นั่นหมายความว่าดาวเทียมรับสัญญาณจาก master เท่านั้น ไม่ถูกผลกระทบจาก master work mode

17)ดาวเทียมรับสัญญาณ RF จาก Master, ช่วงเวลาที่ Master กําหนดไว้

18)เซนเซอร์จะไม่ส่งหรือรับสัญญาณ RF ในช่วงเวลาการเริ่มต้น

19)กลุ่ม A และกลุ่ม B ของ RX ต้องการกลุ่ม Master A และกลุ่ม B ของ TX ที่ตรงกัน
