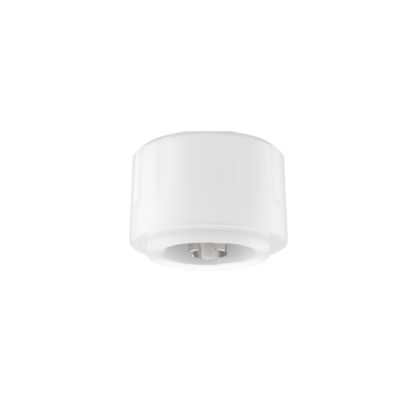

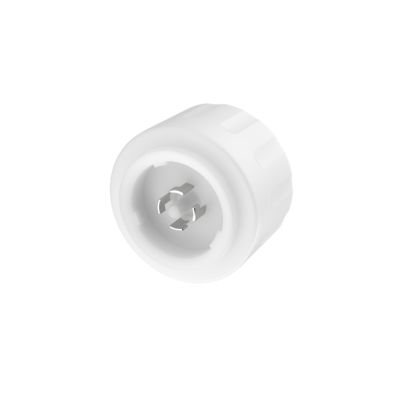

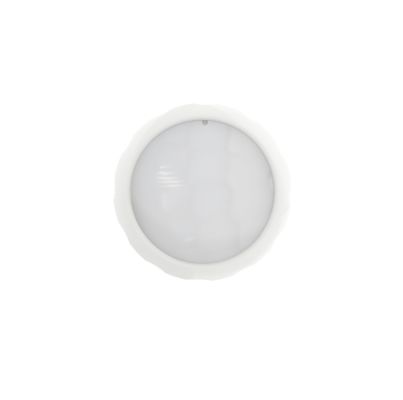

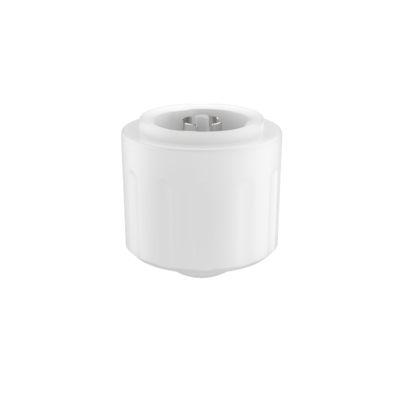

เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR ไร้สาย 2.4G 12Vdc พร้อมการเก็บเกี่ยวแสงกลางวัน, ติดตั้งสูงสุด 12 เมตร MC079D IR ZB

  • 12Vdc PIR Wireless 2.4G Networking Motion Sensor, Daylight Harvesting Available, 12m Max Installation MC079D IR ZB
  • 12Vdc PIR Wireless 2.4G Networking Motion Sensor, Daylight Harvesting Available, 12m Max Installation MC079D IR ZB
  • 12Vdc PIR Wireless 2.4G Networking Motion Sensor, Daylight Harvesting Available, 12m Max Installation MC079D IR ZB
  • 12Vdc PIR Wireless 2.4G Networking Motion Sensor, Daylight Harvesting Available, 12m Max Installation MC079D IR ZB
Place of Origin Shenzhen, China
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
Model Number MC079D IR ZB
Minimum Order Quantity 100PCS
ราคา สามารถต่อรองได้
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ใช้งาน 12 ± 1VDC การดำเนินงานในปัจจุบัน 35 ± 5ma
สัญญาณเอาท์พุต สัญญาณหรี่แสง 0-10V ความสูงในการติดตั้ง 10m (สูงสุด 12m)
อุณหภูมิในการทำงาน -20 ℃ -55 ℃ ใบรับรอง ซีอี
ตลอดชีวิต การรับประกัน 5 ปี@TA
เน้น

เครื่องตรวจจับการเคลื่อนไหวไร้สาย 12Vdc

,

2.4G เครือข่าย PIR เซ็นเซอร์

,

เครื่องตรวจจับการเคลื่อนไหวในการเก็บเกี่ยวแสงกลางวัน
ฝากข้อความ
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR ไร้สาย 2.4G พร้อมระบบเครือข่าย 12Vdc

มีระบบควบคุมแสงสว่างตามแสงธรรมชาติ, ติดตั้งสูงสุด 12 เมตร

ข้อมูลจำเพาะผลิตภัณฑ์
คุณลักษณะ ค่า
แรงดันไฟฟ้าที่ใช้งาน 12±1VDC
กระแสไฟฟ้าที่ใช้งาน 35±5mA
สัญญาณเอาต์พุต สัญญาณหรี่แสง 0-10V
ความสูงในการติดตั้ง 10 เมตร (สูงสุด 12 เมตร)
อุณหภูมิที่ใช้งาน -20°C-55°C
ใบรับรอง CE
อายุการใช้งาน รับประกัน 5 ปี @Ta
คุณสมบัติผลิตภัณฑ์
  • อินพุต 12Vdc, เหมาะสำหรับระบบ DC หรือไดรเวอร์ LED ที่มีเอาต์พุตไฟเสริม 12V DC
  • ขั้วต่อหรี่แสง 0-10V, สามารถเลือกแบบ 3 ระดับ หรือ 2 ระดับได้, ปรับพื้นที่ตรวจจับได้
  • เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR
  • ความสูงในการติดตั้งสูงสุดภายในอาคาร 12 เมตร
  • สามารถตั้งค่าพารามิเตอร์เซ็นเซอร์ทั้งหมดได้ด้วยรีโมทคอนโทรล
  • รองรับระบบเครือข่ายไร้สาย 2.4G
พารามิเตอร์ทางเทคนิค
อินพุต
แรงดันไฟฟ้าที่กำหนด 12±1V DC
กระแสไฟฟ้าทำงาน 35±5mA
แรงดันไฟฟ้ากระเพื่อม <100mVp-p
เอาต์พุต
สัญญาณเอาต์พุต สัญญาณหรี่แสง 0-10V
พารามิเตอร์เซ็นเซอร์
โหมดการตรวจจับ การตรวจจับ PIR
พื้นที่ตรวจจับ 25%/50%/75%/100% (ตั้งค่าด้วยรีโมทคอนโทรล)
เวลาหน่วง 5 วินาที/30 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/20 นาที/30 นาที (ตั้งค่าด้วยรีโมทคอนโทรล)
ช่วงเวลาสแตนด์บาย 0 วินาที/10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที/+∞ (ตั้งค่าด้วยรีโมทคอนโทรล)
ระดับแสงสแตนด์บาย 10%/20%/30%/50% (ตั้งค่าด้วยรีโมทคอนโทรล)
เซ็นเซอร์วัดแสง แสงธรรมชาติปกติ: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/ปิด (ตั้งค่าด้วยรีโมทคอนโทรล) (การสะท้อนแสงโดยรอบ)
การควบคุมแสงสว่างตามแสงธรรมชาติ 100L/200L/300L/400L/500L/600L/ปิด (เข้าสู่โหมดควบคุมแสงสว่างตามแสงธรรมชาติ; อ้างอิงคู่มือรีโมท)
พื้นที่ตรวจจับ (รัศมี) ความสูงในการติดตั้งบนเพดาน 12 เมตร: r≥4 เมตร @0.3 เมตร/วินาที, r≥3 เมตร @1 เมตร/วินาที
ความสูงในการติดตั้ง 10 เมตร (สูงสุด 12 เมตร)
พารามิเตอร์ไร้สาย
ความถี่ในการทำงาน 2.4GHz
กำลังส่ง 6dBm
กลุ่มโหนด สูงสุด 32 ชิ้น (หนึ่งกลุ่ม)
ระยะส่ง ส่งแบบจุดต่อจุด สูงสุด 15 เมตร
สภาพแวดล้อม
อุณหภูมิที่ใช้งาน -20°C-55°C
อุณหภูมิในการจัดเก็บ -40°C~80°C, ความชื้น≤85% (ไม่ควบแน่น)
มาตรฐานการรับรอง
ได้รับการรับรอง CE UL
ข้อกำหนดด้านสิ่งแวดล้อม เป็นไปตามข้อกำหนด RoHS 2.0, Reach
ระดับ IP IP65
อื่นๆ
การเดินสาย ขั้วต่อมาตรฐาน Zhaga Book 18
การติดตั้ง ภายนอก
บรรจุภัณฑ์ แผ่นกั้น+กล่อง (K=A)
น้ำหนักสุทธิ 39±2 กรัม
อายุการใช้งาน รับประกัน 5 ปี @Ta
คำอธิบายฟังก์ชัน
ฟังก์ชัน การตั้งค่า
ฟังก์ชันเปิด-ปิด ตั้งค่าช่วงเวลาสแตนด์บายเป็น "0 วินาที"
การหรี่แสง 2 ระดับ ตั้งค่าช่วงเวลาสแตนด์บายเป็น "+∞"
การหรี่แสง 3 ระดับ ตั้งค่าช่วงเวลาสแตนด์บายเป็น "10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที"
การควบคุมแสงสว่างตามแสงธรรมชาติ ตั้งค่าโหมด DH ด้วยรีโมท + เซ็นเซอร์วัดแสง 100L/200L/300L/400L/500L/600L
ฟังก์ชันเครือข่าย ตั้งค่ากลุ่มด้วยรีโมทคอนโทรล (เช่น 1~16), ตั้งค่าสัญญาณรับ Rx
ข้อมูลผลิตภัณฑ์

ขนาด (หน่วย: มม.)

Product dimension diagram

การเดินสาย

Product wiring diagram

คำแนะนำการติดตั้ง (Zhaga Book 18 สามารถติดตั้งแบบหมุนได้)

Product installation diagram
หมายเหตุ: เมื่อทำการติดตั้ง โปรดทราบว่าระนาบเสาอากาศไมโครเวฟจะต้องไม่ถูกปิดกั้นด้วยโลหะ
ช่วงการตรวจจับ
Product detection range diagram
รีโมทคอนโทรล MH17
Remote control front view Remote control back view
การเริ่มต้นระบบ

หลังจากเปิดเครื่อง เซ็นเซอร์จะอุ่นเครื่อง 45-60 วินาที จากนั้นจึงเริ่มทำงาน

การตั้งค่าเริ่มต้น

ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสง: ปิด, ช่วงเวลาสแตนด์บาย: 0 วินาที, ระดับแสงสแตนด์บาย: 10%

ประกาศการใช้งาน
  • เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย และเปลี่ยนพารามิเตอร์
  • เซ็นเซอร์ PIR ไม่สามารถทะลุผ่านวัสดุใดๆ ได้ โปรดตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างเซ็นเซอร์กับบุคคล/วัตถุที่เคลื่อนไหว
  • เซ็นเซอร์อาจตรวจจับบุคคลได้ยากหากสวมเสื้อผ้าหนาในฤดูหนาว
  • สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ
  • เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น แสงแดดภายนอกอาจส่งผลต่อการตรวจจับของเซ็นเซอร์
  • เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาในคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
  • ประสิทธิภาพการหรี่แสงอาจแตกต่างกันเมื่อทำงานร่วมกับไดรเวอร์ 0-10V ที่แตกต่างกัน

เกณฑ์แสงธรรมชาติจะวัดในสภาพแวดล้อมที่มีแดดโดยไม่มีเงาและการสะท้อนแสงโดยรอบ ระดับ Lux โดยรอบอาจแตกต่างกันไปในสภาพแวดล้อม สภาพอากาศ ภูมิอากาศ เวลาของวัน และฤดูกาลที่แตกต่างกัน

ระยะการตรวจจับเกี่ยวข้องกับความสูงของบุคคล ความสูงในการติดตั้ง มุมการติดตั้ง อุณหภูมิสภาพแวดล้อมการทำงาน และอื่นๆ เมื่ออุณหภูมิโดยรอบเข้าใกล้ช่วงอุณหภูมิร่างกายมนุษย์ (36°C~37°C/96.8~98.6°F) การตรวจจับความเคลื่อนไหว PIR จะอ่อนลงอย่างมากหรือไม่ตอบสนอง เมื่ออุณหภูมิโดยรอบหรืออุณหภูมิถาด LED สูงกว่า 55°C/131°F อาจเกิดการกระตุ้นผิดพลาด โปรดลองลดความไวในการตรวจจับเพื่อปรับปรุง หากยังคงมีการกระตุ้นผิดพลาด เซ็นเซอร์ PIR จะไม่เหมาะสำหรับการใช้งานในพื้นที่นั้น

พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบความสูง 165 ซม. ในสภาพแวดล้อมภายในอาคารแบบเปิด

ผลิตภัณฑ์นี้ต้องใช้กับแหล่งจ่ายไฟ DC ที่มีแรงดันไฟฟ้าคงที่ ซึ่งแรงดันไฟฟ้าอินพุตมีความเสถียรและปัจจัยการกระเพื่อมต่ำ (ปัจจัยการกระเพื่อมต่ำกว่า 100mV; กระแสโหลดมากกว่า 25mA)

เมื่อติดตั้งในสภาพแวดล้อมใหม่ โปรดติดตั้งและทดสอบผลิตภัณฑ์อย่างน้อย 5 ชิ้นก่อนทำการติดตั้งจำนวนมาก

หมายเหตุการใช้งานเซ็นเซอร์ PIR

PIR เป็นเซ็นเซอร์อินฟราเรดแบบ Pyroelectric ที่ตรวจจับการเปลี่ยนแปลงของรังสีอินฟราเรด โปรดใส่ใจกับประเด็นต่อไปนี้ในการใช้งานจริง เช่น การตรวจจับแหล่งความร้อนอื่นที่ไม่ใช่อุณหภูมิร่างกายมนุษย์ อุณหภูมิของแหล่งความร้อนไม่เปลี่ยนแปลง หรือแหล่งความร้อนไม่เคลื่อนที่ และปัจจัยแวดล้อมอื่นๆ ที่เกี่ยวข้องและการละเมิดหลักการใช้งาน PIR ที่ส่งผลกระทบ

เมื่อตรวจจับแหล่งความร้อนอื่นที่ไม่ใช่อุณหภูมิร่างกายมนุษย์เนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจถูกกระตุ้นผิดพลาด:

  • เมื่อสัตว์ขนาดเล็กเข้ามาในระยะการตรวจจับ
  • เมื่อรังสีอินฟราเรดระยะไกลจากแสงแดด ไฟหน้ารถ หลอดไส้ ฯลฯ ส่องกระทบเซ็นเซอร์โดยตรง
  • เมื่ออุณหภูมิภายในระยะการตรวจจับเปลี่ยนแปลงอย่างรวดเร็วเนื่องจากอากาศอุ่น อากาศเย็นจากอุปกรณ์เรือนกระจกเย็น ไอน้ำจากเครื่องทำความชื้น ฯลฯ

เมื่อตรวจจับแหล่งความร้อนเนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจไม่กระตุ้น:

  • เมื่อมีสารเช่นแก้วและอะคริลิกที่ปิดกั้นการส่งผ่านรังสีอินฟราเรดระยะไกลระหว่างเซ็นเซอร์และวัตถุที่ตรวจจับ
  • แหล่งความร้อนภายในระยะการตรวจจับแทบไม่เคลื่อนที่หรือเคลื่อนที่ด้วยความเร็วสูง
