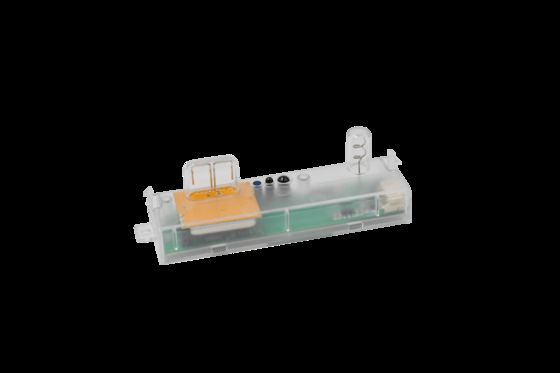

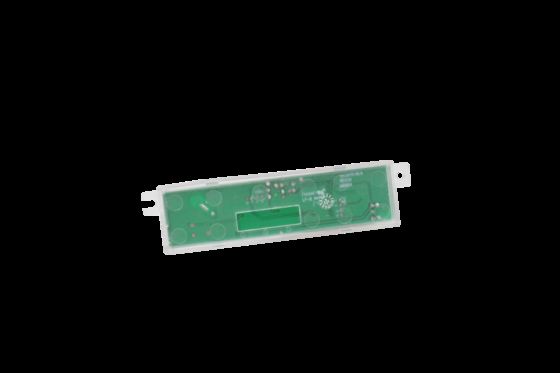

12Vdc Casambi Network ไมโครเวฟโมชั่นเซ็นเซอร์สําหรับไฟฟ้า LED สลิม ความสูงการติดตั้งสูงสุด 6m MC087D 99 B1

  • 12Vdc Casambi Network Microwave Motion Sensor For Slim LED Fixtures, 6m max Mounting Height MC087D 99 B1
  • 12Vdc Casambi Network Microwave Motion Sensor For Slim LED Fixtures, 6m max Mounting Height MC087D 99 B1
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น MC087D 99 B1
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดาน+กล่องกระดาษ(K=A)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 12 ± 1VDC แรงดันระลอกคลื่น < 100mVp-p
สัญญาณเอาท์พุต สัญญาณลดแสง 0-10V / สัญญาณลดแสง PWM ความสูงในการติดตั้ง 3 ม. (สูงสุด 6 ม.)
อุณหภูมิในการทำงาน ในตัว: -35 ~ 60 ℃ ใบรับรอง ซีอี
ตลอดชีวิต การรับประกัน 5 ปี@TA
เน้น

12Vdc Casambi motion sensor

,

microwave motion sensor for LED fixtures

,

wireless motion sensor with 6m range
ฝากข้อความ
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟ 12Vdc สำหรับระบบ Casambi สำหรับโคมไฟ LED แบบบาง, ความสูงติดตั้งสูงสุด 6 เมตร
คุณสมบัติผลิตภัณฑ์
  • อินพุต 12Vdc, เหมาะสำหรับระบบ DC หรือไดรเวอร์ LED ที่มีเอาต์พุตไฟเสริม 12V DC 100mA
  • ขั้วต่อหรี่ไฟ 0-10V, สามารถเลือกแบบ 3 ระดับ หรือ 2 ระดับได้, ปรับพื้นที่ตรวจจับได้
  • เซ็นเซอร์ตรวจจับความเคลื่อนไหว MW ขนาดเล็ก
  • ความสูงติดตั้งสูงสุดภายในอาคาร 6 เมตร
  • พารามิเตอร์เซ็นเซอร์ทั้งหมดสามารถตั้งค่าได้ด้วยแอป Casambi
พารามิเตอร์
อินพุต
แรงดันไฟฟ้าที่กำหนด 12±1VDC | 7.5-13VDC
กระแสไฟฟ้าทำงาน 32±5mA | 32±5mA
แรงดันไฟฟ้ากระเพื่อม < 100mVp-p
เอาต์พุต
สัญญาณเอาต์พุต สัญญาณหรี่ไฟ 0-10V | สัญญาณหรี่ไฟ PWM
พารามิเตอร์การตรวจจับ
ความถี่ทำงาน 5.8GHz ±75MHz, ย่าน ISM
กำลังส่ง สูงสุด 1mW
ความไวของเซ็นเซอร์ ตั้งค่าด้วยแอป Casambi
ลำดับความสำคัญแสงธรรมชาติ ตั้งค่าด้วยแอป Casambi
ระดับแสงสแตนด์บาย ตั้งค่าด้วยแอป Casambi
ระยะตรวจจับ (รัศมี) การติดตั้งบนเพดาน (ความสูง: 3 เมตร): 0.3 เมตร/วินาที ≥3 เมตร, 1 เมตร/วินาที ≥2.5 เมตร
การติดตั้งบนผนัง (ความสูง: 2 เมตร): 0.3 เมตร/วินาที ≥5 เมตร, 1 เมตร/วินาที ≥3 เมตร
เงื่อนไขการทดสอบ: ผลิตภัณฑ์ถูกตั้งค่าความไว 100% และไม่มีสิ่งกีดขวางที่ชัดเจนในห้องขนาด 60 ตร.ม.
ความสูงในการติดตั้ง 3 เมตร (สูงสุด 6 เมตร)
โมดูลไร้สาย
โมดูล BLE บลูทูธ Casambi
ความถี่ทำงาน 2.402-2.480GHz
กำลังส่ง +7dBm(สูงสุด)
ระยะการส่ง 25 เมตร (ระยะมองเห็น)
สภาพแวดล้อม
อุณหภูมิทำงาน ภายใน: -35~60℃
อุณหภูมิจัดเก็บ -40℃~80℃, ความชื้น ≤85% (ไม่ควบแน่น)
มาตรฐานการรับรอง
ได้รับการรับรอง CE
ข้อกำหนดด้านสิ่งแวดล้อม สอดคล้องกับข้อกำหนด RoHS 2.0, Reach
ระดับการป้องกัน IP20
อื่นๆ
การเดินสาย ขั้วต่อ 3 ขา 2.0 มม.
ข้อกำหนดการติดตั้ง ติดตั้งภายใน
ข้อกำหนดบรรจุภัณฑ์ แผ่นกั้น + กล่องกระดาษ (K=A)
น้ำหนักสุทธิ 25.5±3 กรัม
อายุการใช้งาน รับประกัน 5 ปี @Ta
คำอธิบายฟังก์ชัน
ฟังก์ชันเปิด-ปิด ตั้งค่าด้วยแอป Casambi
การหรี่ไฟ 2 ระดับ ตั้งค่าด้วยแอป Casambi
การหรี่ไฟ 3 ระดับ ตั้งค่าด้วยแอป Casambi
การเก็บเกี่ยวแสงธรรมชาติ ตั้งค่าด้วยแอป Casambi
ลำดับความสำคัญแสงธรรมชาติ ตั้งค่าด้วยแอป Casambi
การจัดกลุ่ม ตั้งค่าด้วยแอป Casambi
แผนภาพ
ขนาด
Screw installation diagram

การติดตั้งด้วยสกรู

Clasp structure installation diagram

การติดตั้งแบบคลิป

การเดินสาย, ฟังก์ชัน
Wiring diagram Function diagram
การติดตั้ง
Installation diagram 1 Installation diagram 2
แผนภาพการแผ่รังสี
Radiation diagram
การเริ่มต้นระบบ

เมื่อเปิดเครื่องครั้งแรก เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% และไฟจะดับลงหลังจาก 10 วินาที ในระหว่างการเริ่มต้นระบบ จะไม่ตรวจจับสัญญาณการเคลื่อนไหว

การตั้งค่าเริ่มต้น

พื้นที่ตรวจจับ: 100%; เวลาหน่วง: 5 วินาที; ช่วงสแตนด์บาย: 0 วินาที; เซ็นเซอร์แสงธรรมชาติ: ปิดใช้งาน; ระดับแสงสแตนด์บาย: 10%

ประกาศการใช้งาน
  • เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสายไฟ ฯลฯ
  • ระยะการตรวจจับขึ้นอยู่กับปัจจัยต่างๆ เช่น ความเร็วในการเคลื่อนที่ของวัตถุที่เคลื่อนที่, ขนาดของวัตถุที่เคลื่อนที่, ความสูงในการติดตั้ง, มุมในการติดตั้ง, สภาพแวดล้อมการติดตั้งเป็นแบบเปิดหรือไม่, และวัสดุของตัวสะท้อนแสง ระยะการตรวจจับที่ระบุในข้อกำหนดเป็นค่าทั่วไป ซึ่งทดสอบด้วยผู้ทดสอบขนาด 165 ซม./65 กก. ในสภาพแวดล้อมภายในอาคารแบบเปิด
  • เมื่อติดตั้งเซ็นเซอร์ไมโครเวฟบนผนัง ระยะการตรวจจับจะเพิ่มขึ้นอย่างมากเมื่อเทียบกับการติดตั้งบนเพดาน หากใช้วิธีการติดตั้งบนผนัง โปรดลดความไวในการใช้งาน หรือติดต่อบริษัทของเราเพื่อยืนยันการตั้งค่าการใช้งาน เกณฑ์ความไวแสงอยู่ในสภาพแวดล้อมที่มีแดดจัด ไม่มีเงา และสภาวะการสะท้อนแสงแบบกระจายของแสงแวดล้อม ในช่วงเวลาต่างๆ สภาพอากาศ และสภาพแวดล้อม ค่าความสว่างที่ตรวจจับโดยเซ็นเซอร์แสงอาจแตกต่างกันไป
  • พารามิเตอร์เซ็นเซอร์อาจต้องได้รับการกำหนดค่าใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้ หรือติดต่อผู้ผลิต
  • เซ็นเซอร์นี้ใช้สำหรับภายในอาคารเท่านั้น ลมและฝนภายนอกอาคาร และวัตถุที่เคลื่อนไหวรอบๆ อาจทำให้เกิดการกระตุ้นผิดพลาด
  • ความสูงในการติดตั้งผลิตภัณฑ์เซ็นเซอร์ต้องไม่เกิน 6 เมตร และความสูงที่เหมาะสมคือ 3 เมตร ระยะห่างระหว่างเซ็นเซอร์สองตัวควรมากกว่า 3 เมตร
  • เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ บนพื้นผิวสะท้อนแสงที่เป็นโลหะ หรือในสภาพแวดล้อมที่ปิดแคบ คลื่นไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการกระตุ้นผิดพลาด โปรดลดความไวของเซ็นเซอร์ หรือติดต่อผู้ผลิตเพื่อขอรับการสนับสนุนทางเทคนิค
  • โปรดตรวจสอบให้แน่ใจว่าไม่มีสัญญาณการเคลื่อนไหว เช่น พัดลม มอเตอร์ DC ท่อน้ำทิ้ง ช่องระบายอากาศ ฯลฯ อยู่รอบๆ เซ็นเซอร์ มิฉะนั้นเซ็นเซอร์อาจทำให้เกิดการกระตุ้นผิดพลาด
  • คลื่นไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ หลีกเลี่ยงการติดตั้งในโคมไฟโลหะแบบปิดหรือกึ่งปิด และต้องไม่มีโลหะหรือกระจกกั้นผลิตภัณฑ์
  • เซ็นเซอร์กับไดรเวอร์ 0-10V / PWM ที่แตกต่างกัน ผลกระทบแสงน้อยอาจแตกต่างกัน
  • ต้องใช้แหล่งจ่ายไฟ DC แบบควบคุมที่มีแรงดันเอาต์พุตคงที่และค่าสัมประสิทธิ์การกระเพื่อมต่ำ ค่ากระเพื่อมของแหล่งจ่ายไฟควรน้อยกว่า 100mV; กระแสโหลดควรมากกว่า 100 mA
  • ข้อมูลจำเพาะและพารามิเตอร์ผลิตภัณฑ์อาจได้รับการปรับปรุงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
  • สำหรับสภาพแวดล้อมการติดตั้งใหม่ แนะนำให้ทดสอบตัวอย่าง 5 ชิ้นก่อนการติดตั้ง
