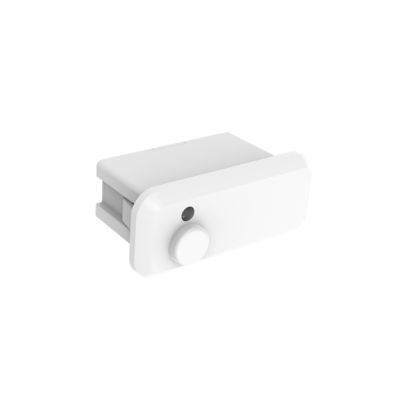

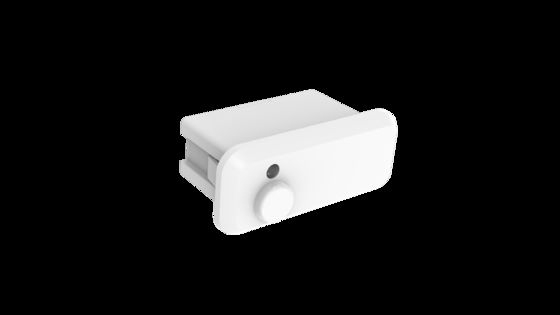

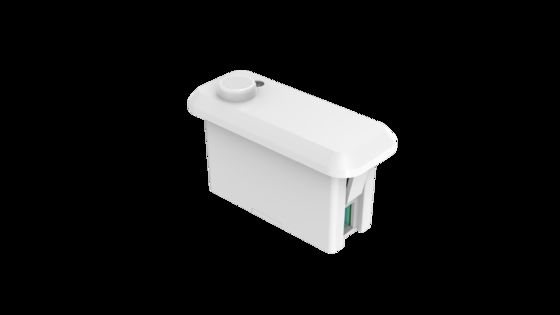

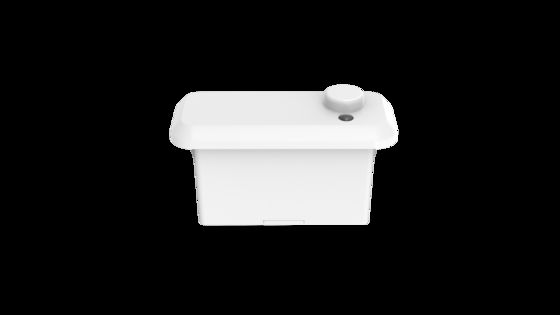

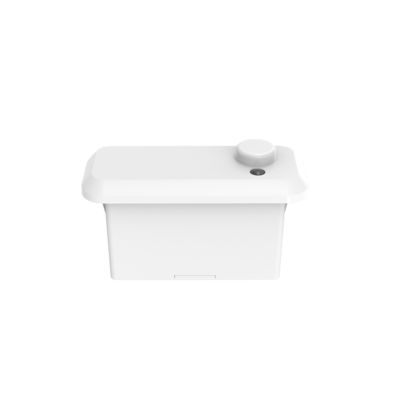

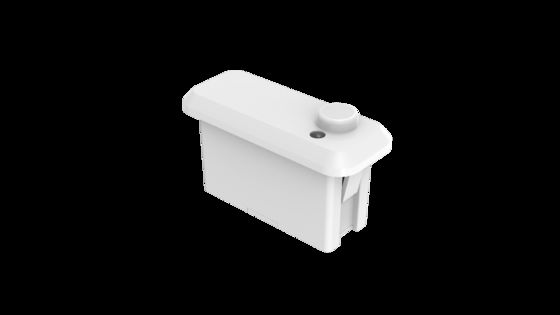

2.4G เครื่องตรวจจับการเคลื่อนไหวแบบไร้สาย PIR, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B

  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
  • 2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface MC182D 99 1 B
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น MC182D 99 1 B
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ clapboard + กล่อง (k = a)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ใช้งาน 12 ± 1VDC การดำเนินงานในปัจจุบัน 60 ± 5ma
สัญญาณเอาท์พุต สัญญาณหรี่แสง PWM ความสูงในการติดตั้ง 3M (สูงสุด 4m)
อุณหภูมิในการทำงาน -25℃-55℃ ใบรับรอง ซีอี
ตลอดชีวิต การรับประกัน 5 ปี @TA (ในร่ม)
เน้น

2.4G wireless motion sensor

,

PIR motion sensor with PWM dimming

,

Zhaga book20 motion sensor
ฝากข้อความ
รายละเอียดสินค้า
2.4G Wireless Grouping PIR Motion Sensor, PWM Dimming, Zhaga book20 Interface
คุณสมบัติผลิตภัณฑ์
  • เซ็นเซอร์ตรวจจับความเคลื่อนไหวในตัว, อินเทอร์เฟซมาตรฐาน Zhaga20
  • ใช้เทคโนโลยีตรวจจับความเคลื่อนไหว PIR, รองรับความสูงในการติดตั้งสูงสุด 4 เมตร
  • รับประกันสินค้า 5 ปี
  • ฟังก์ชันเซ็นเซอร์ตรวจจับความเคลื่อนไหวและแสงสว่าง
  • เหมาะสำหรับสำนักงาน, ห้องเรียนที่ต้องการการตรวจจับความเคลื่อนไหว
  • การจัดกลุ่มเครือข่ายแบบไร้สาย 2.4G, ไม่ต้องจับคู่หรือใช้เกตเวย์
  • เอาต์พุต PWM หรี่แสง, ฟังก์ชันหรี่แสง 2 ขั้นตอน/3 ขั้นตอน
  • สามารถตั้งค่าพารามิเตอร์เซ็นเซอร์ทั้งหมดได้ด้วยรีโมทคอนโทรล
พารามิเตอร์ทางเทคนิค
อินพุต
แรงดันไฟฟ้าที่กำหนด 12±1VDC
กระแสไฟฟ้าทำงาน 60±5mA
แรงดันไฟฟ้ากระเพื่อม <100mVp-p
เอาต์พุต
สัญญาณเอาต์พุต MC182D 99 1 B
สัญญาณ PWM หรี่แสง
พารามิเตอร์เซ็นเซอร์
โหมดตรวจจับ ตรวจจับ PIR
พื้นที่ตรวจจับ 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15)
เวลาหน่วง 30 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/20 นาที/30 นาที(MH17)；30 วินาที/1 นาที/3 นาที(MH15)
ช่วงเวลาสแตนด์บาย 0 วินาที/10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที/+∞(MH17); 5 นาที/10 นาที/ +∞(MH15)
ระดับหรี่แสงสแตนด์บาย 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
เซ็นเซอร์วัดแสง เกณฑ์แสงสว่าง: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(ปิดใช้งาน)(MH17) 15Lux/50Lux/(ปิดใช้งาน)(MH15)(สถานะแสงโดยรอบกระจาย)
การเก็บเกี่ยวแสงสว่าง: 100L/200L/300L/400L/500L/600L/ปิดใช้งาน (MH17กด"P"เข้าสู่โหมดเก็บเกี่ยวแสงสว่าง)
ช่วงการตรวจจับ (รัศมี) การติดตั้งเพดานสูง 3 เมตร: 0.6~1 เมตร/วินาที ≥3 เมตร ทิศทางสัมผัส การทดสอบการเคลื่อนไหวและการเคลื่อนไหวเล็กน้อย: r≥2.5 เมตร เงื่อนไขการทดสอบ: ความไว 100%, พื้นที่เปิดโล่งในร่ม 60° อุณหภูมิแวดล้อม 25°C
ความสูงในการติดตั้ง 3 เมตร (สูงสุด 4 เมตร)
พารามิเตอร์ไร้สาย
ความถี่ในการทำงาน 2.400-2.483GHz
กำลังส่ง 6dBm
กลุ่ม สูงสุด 32 ชิ้นต่อกลุ่ม
ระยะการส่ง สูงสุด 15 เมตร (ระยะการส่งในพื้นที่เปิดแบบจุดต่อจุด)
สภาพแวดล้อม
อุณหภูมิขณะทำงาน (Ta) -25°C-55°C
อุณหภูมิในการจัดเก็บ -40°C~+80°C ความชื้น: ≤85% (ไม่ควบแน่น)
มาตรฐานการรับรอง
การรับรอง CE
ข้อกำหนดด้านสิ่งแวดล้อม เป็นไปตามข้อกำหนด RoHS 2.0, Reach
ระดับ IP IP20
ระดับการป้องกัน คลาส II
อื่นๆ
การเดินสาย ขั้วต่อ PH2.0 แบบ 3 พิน
ข้อกำหนดการติดตั้ง การติดตั้งภายนอก Zhaga book20
ข้อกำหนดบรรจุภัณฑ์ แผ่นกั้น + กล่อง (K=A)
น้ำหนักสุทธิ 16±3g
อายุการใช้งาน รับประกัน 5 ปี @Ta ในร่ม
คำอธิบายฟังก์ชัน
√ฟังก์ชันเปิด-ปิด ตั้งค่าช่วงเวลาสแตนด์บายเป็น "0 วินาที"
√หรี่แสง 2 ขั้นตอน ตั้งค่าช่วงเวลาสแตนด์บายเป็น "+∞"
√หรี่แสง 3 ขั้นตอน ตั้งค่าช่วงเวลาสแตนด์บายเป็น "10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที"
√การเก็บเกี่ยวแสงสว่าง ตั้งค่าช่วงเวลาสแตนด์บายเป็น "510 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที"
ลำดับความสำคัญของแสงสว่าง N/A
√การจัดกลุ่ม กลุ่มรีโมท "1-16" และตั้งค่าสัญญาณ Rx สำหรับเซ็นเซอร์
แผนภาพ
ขนาด (หน่วย: มม.)
Dimension diagram of 2.4G Wireless PIR Motion Sensor
ฟังก์ชัน
Function diagram of 2.4G Wireless PIR Motion Sensor
การเดินสาย
Wiring diagram of 2.4G Wireless PIR Motion Sensor
คำแนะนำการติดตั้ง
Installation instruction for 2.4G Wireless PIR Motion Sensor Additional installation instruction for 2.4G Wireless PIR Motion Sensor
ช่วงการตรวจจับ
Detection range diagram of 2.4G Wireless PIR Motion Sensor
รีโมทคอนโทรล
MH15
MH15 remote control for 2.4G Wireless PIR Motion Sensor
MH17
MH17 remote control for 2.4G Wireless PIR Motion Sensor
การเริ่มต้นระบบ

หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% โดยอัตโนมัติและทำการตรวจสอบตัวเองเป็นเวลา 45-60 วินาที ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้ ระบบจะเข้าสู่โหมดการตรวจจับหลังจากเริ่มต้นระบบ และในระหว่างนั้น หลอดไฟจะคงความสว่าง 100%

การตั้งค่าจากโรงงาน

ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน, ช่วงเวลาสแตนด์บาย: 0 วินาที, ระดับหรี่แสงสแตนด์บาย: 10%

ประกาศการใช้งาน
  • เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย และเปลี่ยนพารามิเตอร์
  • เซ็นเซอร์ PIR ไม่สามารถทะลุผ่านวัสดุใดๆ ได้ โปรดตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างเซ็นเซอร์กับผู้คน/วัตถุที่เคลื่อนไหว
  • เซ็นเซอร์อาจตรวจจับคนได้ยากหากสวมเสื้อผ้าหนาในฤดูหนาว
  • สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปที่เครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ
  • เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น แสงแดดภายนอกอาจส่งผลต่อการตรวจจับของเซ็นเซอร์
  • เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
  • ประสิทธิภาพการหรี่แสงอาจแตกต่างกันเมื่อทำงานร่วมกับไดรเวอร์ 0-10V ที่แตกต่างกัน
  • เกณฑ์แสงสว่างวัดในสภาพแวดล้อมที่มีแดดโดยไม่มีเงาและการสะท้อนแสงโดยรอบ ระดับ Lux โดยรอบอาจแตกต่างกันไปในสภาพแวดล้อม สภาพอากาศ สภาพภูมิอากาศ เวลาของวัน และฤดูกาลที่แตกต่างกัน
  • ระยะการตรวจจับเกี่ยวข้องกับความสูงของบุคคล ความสูงในการติดตั้ง มุมในการติดตั้ง อุณหภูมิแวดล้อมในการทำงาน และอื่นๆ เมื่ออุณหภูมิแวดล้อมใกล้เคียงกับช่วงอุณหภูมิร่างกายมนุษย์ (36°C~37°C/96.8~98.6°F) การตรวจจับความเคลื่อนไหว PIR จะอ่อนลงอย่างมากหรือไม่ตอบสนอง เมื่ออุณหภูมิแวดล้อมหรืออุณหภูมิถาด LED สูงกว่า 55°C/131°F อาจเกิดการกระตุ้นผิดพลาด โปรดลองลดความไวในการตรวจจับเพื่อปรับปรุง หากยังคงมีการกระตุ้นผิดพลาด เซ็นเซอร์ PIR ไม่ควรเหมาะสมที่จะใช้ในพื้นที่
  • พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบสูง 165 ซม. ในสภาพแวดล้อมภายในอาคารแบบเปิด
  • ผลิตภัณฑ์นี้ต้องใช้กับแหล่งจ่ายไฟ DC ที่มีแรงดันไฟฟ้าคงที่ ซึ่งแรงดันไฟฟ้าอินพุตมีความเสถียรและปัจจัยการกระเพื่อมต่ำ (ปัจจัยการกระเพื่อมต่ำกว่า 100mV; กระแสโหลดมากกว่า 25mA)
  • เมื่อติดตั้งในสภาพแวดล้อมใหม่ โปรดติดตั้งและทดสอบผลิตภัณฑ์อย่างน้อย 5 ชิ้นก่อนการติดตั้งจำนวนมาก

ข้อควรพิจารณาในการใช้งาน PIR:

PIR เป็นเซ็นเซอร์อินฟราเรดแบบ Pyroelectric ที่ตรวจจับการเปลี่ยนแปลงของรังสีอินฟราเรด โปรดใส่ใจกับประเด็นต่อไปนี้ในการใช้งานจริง:

  • เมื่อตรวจจับแหล่งความร้อนอื่นนอกเหนือจากร่างกายมนุษย์
  • เมื่ออุณหภูมิของแหล่งความร้อนไม่เปลี่ยนแปลงหรือแหล่งความร้อนไม่เคลื่อนที่
  • ปัจจัยแวดล้อมอื่นๆ ที่เกี่ยวข้องและการละเมิดหลักการใช้งาน PIR ส่งผลกระทบ

สถานการณ์การกระตุ้นผิดพลาดที่อาจเกิดขึ้น:

  • เมื่อสัตว์ขนาดเล็กเข้าสู่ช่วงการตรวจจับ
  • เมื่อรังสีอินฟราเรดระยะไกลจากแสงแดด ไฟหน้ารถ หลอดไส้ ฯลฯ ส่องกระทบเซ็นเซอร์โดยตรง
  • เมื่ออุณหภูมิในช่วงการตรวจจับเปลี่ยนแปลงอย่างรวดเร็วเนื่องจากอากาศอุ่น อากาศเย็นจากอุปกรณ์เรือนกระจกเย็น ไอน้ำจากเครื่องทำความชื้น ฯลฯ

สถานการณ์ที่ไม่กระตุ้นที่อาจเกิดขึ้น:

  • เมื่อมีสารเช่นแก้วและอะคริลิกที่ปิดกั้นการส่งผ่านรังสีอินฟราเรดระยะไกลระหว่างเซ็นเซอร์และวัตถุที่ตรวจจับ
  • แหล่งความร้อนในช่วงการตรวจจับแทบไม่เคลื่อนที่หรือเคลื่อนที่ด้วยความเร็วสูง
