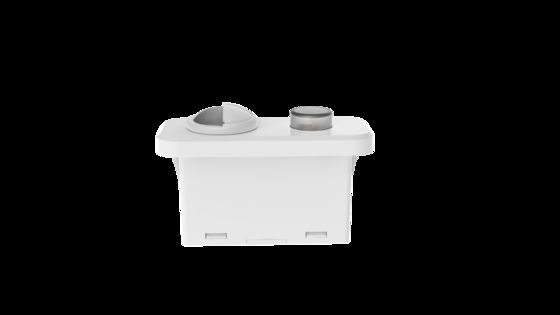

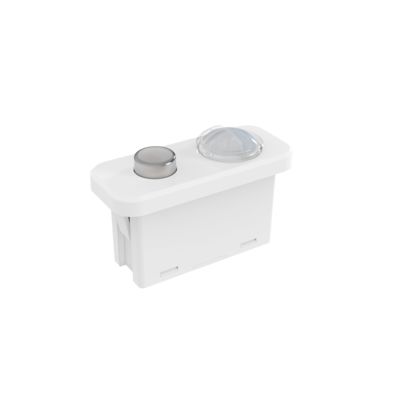

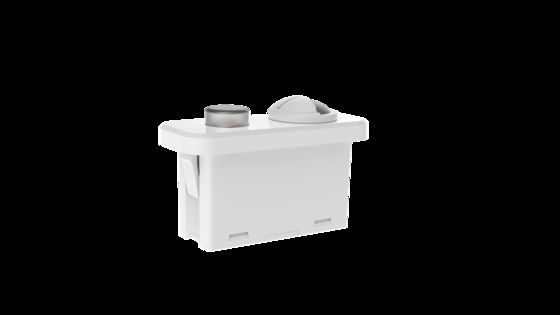

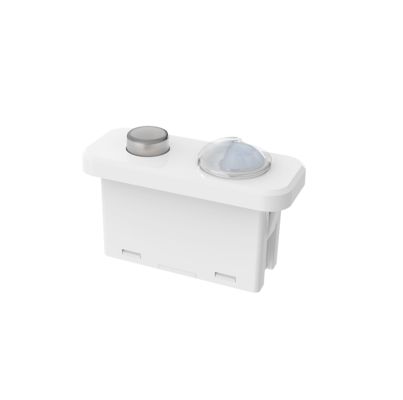

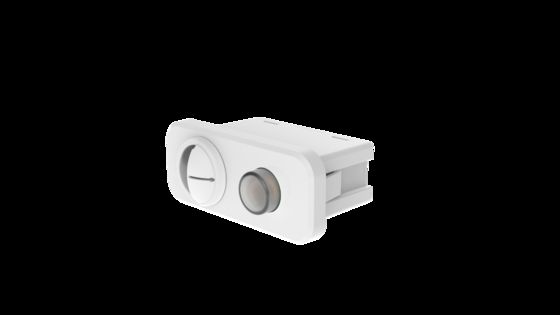

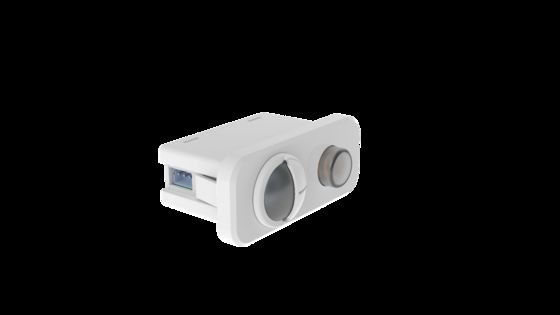

เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR ไร้สาย 2.4G, หรี่ไฟ 0-10V, การติดตั้ง Zhaga book20 MC182D IR B

สถานที่กำเนิด	เซินเจิ้นประเทศจีน
ชื่อแบรนด์	Merrytek
ได้รับการรับรอง	CE
หมายเลขรุ่น	MC182D IR B
จำนวนสั่งซื้อขั้นต่ำ	100 ชิ้น
ราคา	สามารถต่อรองได้
รายละเอียดการบรรจุ	clapboard + กล่อง (k = a)
เวลาการส่งมอบ	1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน	t/t
สามารถในการผลิต	10000 ชิ้น/เดือน

รายละเอียดสินค้า

แรงดันไฟฟ้าที่ใช้งาน	12 ± 1VDC	การดำเนินงานในปัจจุบัน	60 ± 5ma
สัญญาณเอาท์พุต	0-10VDC สัญญาณหรี่	ความสูงในการติดตั้ง	3M (สูงสุด 4m)
อุณหภูมิในการทำงาน	-25℃-55℃	ใบรับรอง	ซีอี
ตลอดชีวิต	การรับประกัน 5 ปี @TA (ในร่ม)
เน้น	2.4G wireless motion sensor , PIR motion sensor with 0-10V dimming , Zhaga book20 wireless motion sensor

ฝากข้อความ

รายละเอียดสินค้า

สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆเซ็นเซอร์ตรวจจับการติดตั้งในตัว, อินเทอร์เฟซมาตรฐาน zhaga20ใช้เทคโนโลยีตรวจจับความเคลื่อนไหว PIR, รองรับความสูงในการติดตั้งสูงสุด 4 เมตรเนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

ฟังก์ชันเซ็นเซอร์ตรวจจับความเคลื่อนไหวและแสงธรรมชาติ
เหมาะสำหรับสภาพแวดล้อมสำนักงาน, ห้องเรียน ที่ต้องการการตรวจจับความเคลื่อนไหว
การเชื่อมต่อเครือข่ายแบบกลุ่มผ่านไร้สาย 2.4G, ไม่ต้องจับคู่หรือใช้เกตเวย์
เอาต์พุต 0-10V หรี่แสง, ฟังก์ชันหรี่แสง 2 ขั้นตอน/3 ขั้นตอน
พารามิเตอร์เซ็นเซอร์ทั้งหมดสามารถตั้งค่าได้ด้วยรีโมทคอนโทรล
[
พารามิเตอร์
]

สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆแรงดันไฟฟ้าที่กำหนดเนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

กระแสไฟฟ้าทำงาน
60±5mA	แรงดันไฟฟ้ากระเพื่อม
<100mVp-p	เอาต์พุต
สัญญาณเอาต์พุต	MC182D 99 B
สัญญาณหรี่แสง 0-10VDC
เซ็นเซอร์	พารามิเตอร์
	โหมดตรวจจับ
ตรวจจับ PIRพื้นที่ตรวจจับ100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15)
เวลาหน่วง	30 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/20 นาที/30 นาที(MH17)；
30 วินาที/1 นาที/3 นาที(MH15)	ช่วงเวลาสแตนด์บาย
0 วินาที/10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที/+∞(MH17)；	5 นาที/10 นาที/ +∞(MH15) ระดับแสงสแตนด์บาย
10%/ 20%/ 30%/ 50% (MH17)；10%/ 30%(MH15)	เซ็นเซอร์แสงธรรมชาติ ระดับแสงธรรมชาติ
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(ปิดใช้งาน)(MH17)	เงื่อนไขการทดสอบ: ความไว 100%, พื้นที่เปิดในร่ม 60 ตร.ม. อุณหภูมิแวดล้อม 25℃
การเก็บเกี่ยวแสงธรรมชาติ	100L/200L/300L/400L/500L/600L/ปิดใช้งาน	(MH17กด 'P' เพื่อเข้าสู่โหมดเก็บเกี่ยวแสงธรรมชาติ) ระดับแสงสแตนด์บาย
	10%/ 20%/ 30%/ 50% (MH17)；10%/ 30%(MH15)	ระยะการตรวจจับ (รัศมี) การติดตั้งเพดานสูง 3 เมตร: 0.6~1 เมตร/วินาที ≥3 เมตร；ทดสอบทิศทางสัมผัส
การเคลื่อนไหวและการเคลื่อนไหวเล็กน้อย: r≥2.5 เมตร	เงื่อนไขการทดสอบ: ความไว 100%, พื้นที่เปิดในร่ม 60 ตร.ม. อุณหภูมิแวดล้อม 25℃
ความสูงในการติดตั้ง	3 เมตร (สูงสุด 4 เมตร) พารามิเตอร์ไร้สาย ความถี่ในการทำงาน
2.400-2.483GHz	กำลังส่ง
6dBm
กลุ่ม	สูงสุด 32 ชิ้นต่อกลุ่ม
ระยะการส่ง	สูงสุด 15 เมตร (ระยะการส่งในพื้นที่เปิดแบบจุดต่อจุด)
สภาพแวดล้อม	อุณหภูมิขณะทำงาน (Ta)
-25℃-55℃	อุณหภูมิในการจัดเก็บ
-40℃~+80℃ ความชื้น: ≤85% (ไม่ควบแน่น)
การรับรอง	มาตรฐาน
การรับรอง	CE
ข้อกำหนดด้านสิ่งแวดล้อมเป็นไปตามข้อกำหนด RoHS 2.0, Reachระดับ IP
IP20	ระดับการป้องกัน
คลาส II	อื่นๆ
การเดินสาย	ขั้วต่อ PH2.0 แบบ 3 ขา
ข้อกำหนดในการติดตั้ง	การติดตั้งภายนอก zhaga book20
ข้อกำหนดในการบรรจุภัณฑ์แผ่นกั้น + กล่อง (K=A)
]	16±3 กรัม
อายุการใช้งาน	รับประกัน 5 ปี @Ta ในร่ม
[	คำอธิบายฟังก์ชัน
]	√ฟังก์ชันเปิด-ปิด
ตั้งค่าช่วงเวลาสแตนด์บายเป็น '0 วินาที'	√หรี่แสง 2 ขั้นตอน

สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ√หรี่แสง 3 ขั้นตอนเนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

√การเก็บเกี่ยวแสงธรรมชาติ	ตั้งค่าช่วงเวลาสแตนด์บายเป็น '510 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที'
ลำดับความสำคัญของแสงธรรมชาติ	N/A
√การจัดกลุ่ม	จัดกลุ่มรีโมท '1-16' และตั้งค่าสัญญาณ Rx สำหรับเซ็นเซอร์
[	แผนภาพ
]	ขนาด (หน่วย: มม.)
ฟังก์ชัน	การเดินสาย

สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

ช่วง
