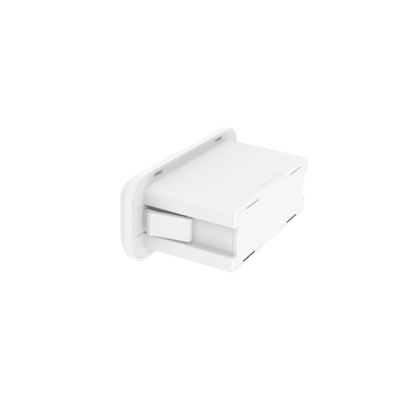

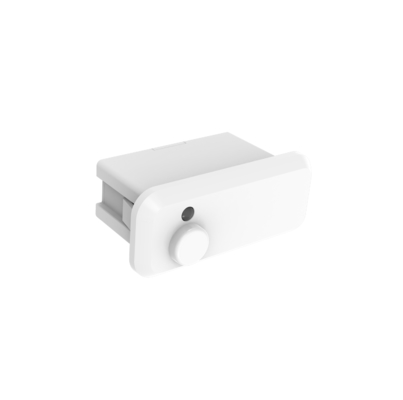

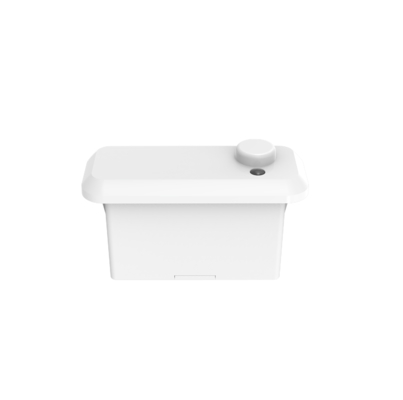

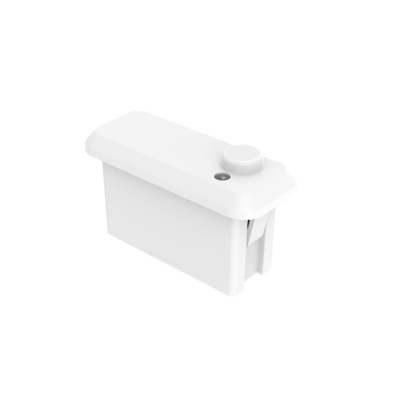

เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง

  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
Place of Origin Shenzhen, China
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
Model Number MC182D 99 B/ MC182D 99 1 B
Minimum Order Quantity 100PCS
ราคา สามารถต่อรองได้
Packaging Details Clapboard + Carton (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
Operating Voltage 12±1VDC Operating current 90±5mA
Output signal 0-10VDC dimming signal/ PWM dimming signal Mounting Height 3m (4m Max )
Operating Temperature -35℃-60℃ Certificate CE
Lifetime 5 years warranty @Ta
ฝากข้อความ
รายละเอียดสินค้า

[คุณสมบัติของสินค้า]



  • เครื่องตรวจจับการติดตั้งที่ติดตั้ง อินเตอร์เฟซ zhaga20 แบบมาตรฐาน
  • ใช้เทคโนโลยีแอนเทนนาไมโครเวฟที่ได้รับสิทธิบัตร 24GHz สนับสนุนความสูงการติดตั้งสูงสุด 4m
  • ด้วยเทคโนโลยี RF เยอรมัน รับประกันสินค้า 5 ปี
  • การทํางานของเซ็นเซอร์การเคลื่อนไหว, การเคลื่อนไหวเล็ก ๆ และแสงกลางวัน
  • ใช้ได้ในห้องน้ํา ห้องนั่งเล่น ห้องครัว และสภาพแวดล้อมอื่น ๆ ที่ต้องการการตรวจจับการเคลื่อนไหว
  • รวมเครือข่ายโดยระบบไร้สาย 2.4G ไม่จําเป็นต้องจับคู่หรือเกตเวย์
  • ผลิต 0-10V dim หรือ PWM dim, 2 ขั้นตอน/3 ขั้นตอน dim การทํางาน
  • ปริมาตรของเซ็นเซอร์ทั้งหมด สามารถตั้งค่าได้ด้วยรีโมทคอนโทรล



[ปารามิเตอร์]



หน่วยงาน
ความดันเฉพาะ 12±1VDC
กระแสการทํางาน 90±5mA
ความดันแบบคลื่น < 100mVp-p
ผลิต
สัญญาณออก MC182D 99 B1 MC182D 99 1 B1
สัญลักษณ์การดับ 0-10VDC สัญลักษณ์ปรับความมืด PWM
เซนเซอร์Pอาราเมตร
ความถี่ในการทํางาน 24GHz ~ 24.25GHz ระยะวงจร ISM
พลังการส่ง 6dBm มากที่สุด
พื้นที่ตรวจสอบ 100% / 75% / 50% / 25% ((MH17); 100% / 50% / 25% ((MH15)
รอเวลา

30s/1min/3min/5min/10min/20min/30min ((MH17))

30s/1min/3min ((MH15)
ระยะเวลารอคอย

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5 นาที/10 นาที/ +∞(MH15)
ระดับ DIM เตรียมพร้อม 10%/ 20%/ 30%/ 50% (MH17); 10%/ 30% ((MH15)
เซ็นเซอร์แสงกลางวัน ขั้นต่ําแสงกลางวัน

5Lux / 15Lux / 30Lux / 50Lux / 100Lux / 150Lux / 99Lux

15Lux/50Lux/(ปิด) ((MH15) ((สภาพกระจายแสงภายใน)
การเก็บเกี่ยวกลางวัน

100L/200L/300L/400L/500L/600L/ปิด

(MH17กด ใส่เข้าโหมดการเก็บเกี่ยวแสงกลางวัน)
ระดับความมืด 10%/ 20%/ 30%/ 50% (MH17); 10%/ 30% ((MH15)
ระยะการตรวจจับ (รัศมี)

การติดตั้งเพดานสูง 3 เมตร

การเคลื่อนไหวและการเคลื่อนไหวเล็ก: r≥2.5m

สภาพการทดสอบ: ความรู้สึก 100% พื้นที่เปิดภายใน 60m2
ความสูงของการติดตั้ง 3m (สูงสุด 4m)
ปริมาตรไร้สาย
ความถี่ในการทํางาน 2.400-2.483 กิโลกรัม
พลังการส่ง 6dBm
กลุ่ม 1 กลุ่ม สูงสุด 32 พีซี
ระยะทางการส่ง 15m MAX ((ระยะทางการส่งจากจุดต่อจุดในพื้นที่เปิด)
สิ่งแวดล้อม
อุณหภูมิการทํางาน (Ta) -35°C-60°C
อุณหภูมิในการเก็บ ความชื้น -40 °C ~ + 80 °C: ≤85% (ไม่หมัก)
การรับรองSทันดาร์ด
การรับรอง CE
ความต้องการด้านสิ่งแวดล้อม สอดคล้องกับ RoHS 2.0 ความต้องการ Reach
การจัดอันดับ IP IP20
ประเภทการป้องกัน ประเภท II
อื่นๆs
เครื่องเชื่อม 3 ปิน PH2.0 เทอร์มินัล
ความต้องการในการติดตั้ง การติดตั้ง zhaga book20 ทางนอก
ความต้องการในการบรรจุ กระดาษกระดาษ + กระดาษกล่อง (K=A)
น้ําหนักสะสม ± 3 กรัม
ระยะชีวิต การรับประกัน 5 ปี



[การอธิบายหน้าที่]



Rฟังก์ชัน ON-OFF

 ระยะเวลาการรอตั้งค่าเป็น 0s
Rการด dimming 2 ขั้นตอน ระยะเวลารอตั้งค่าเป็น + ∞ ∞, เซ็นเซอร์แสงกลางวันตั้งค่าเป็น สูง
Rการด dimming 3 ขั้นตอน ระยะเวลารอตั้งเป็น 5 นาที / 10 นาที
Rการเก็บเกี่ยวกลางวัน ระยะเวลารอตั้งค่าเป็น?? +∞??, เซ็นเซอร์แสงกลางวันตั้งค่าเป็น?? LOW/MED??
ความสําคัญของแสงกลางวัน ไม่มี
Rการจัดกลุ่ม กลุ่มระยะห่าง ₹ 1-8 ₹ และตั้งสัญญาณ Rx สําหรับเซ็นเซอร์



[สัญลักษณ์]

  • ขนาด (หน่วย: mm)

เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 0เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 1

  • หน้าที่

เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 2

  • เครื่องเชื่อม

เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 3

  • คําแนะนําการติดตั้ง

เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 4เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 5



[ระยะการตรวจจับ]

เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 6

เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 7

โทรสัญญาณ          ขั้นต่ําสัญญาณการเคลื่อนไหว

การมีมนุษย์อยู่:การตรวจพบร่างกายมนุษย์ในพื้นที่ตรวจพบที่จะดําเนินการขนาดใหญ่สัญญาณการเคลื่อนไหว(เดิน)เพื่อกระตุ้นการนําและระดับการออกสูง (เช่นไฟควบคุมเปิดและปิด)การเคลื่อนไหวเล็กน้อยสัญญาณ (ร่างกายหันไปข้างหน้า, หลังไปข้างหลัง, อวัยวะสวิงกิ้ง, หัวสั่น, การแทป, การเล่นโทรศัพท์มือถือและอื่น ๆข้อเสนอแนะเล็กๆ)as และการตรวจพบสัญญาณสําคัญทางเดินหายใจของมนุษย์ที่เกิดจากช่องท้อง, ขยายหน้าอกเป็นต้นเพื่อรักษาระดับการผลิตที่สูง (เช่นsไฟควบคุมsเปิดตลอด)



การหายไปของมนุษย์: ไม่พบสัญญาณใด ๆ ในพื้นที่ตรวจจับและระดับการออกต่ํา (หลอดควบคุมปิด)



[ระยะไกล]MH15



เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 8

MH17



เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 9

เซ็นเซอร์ไมโครเวฟเครือข่ายไร้สาย RF 2.4G สำหรับแผงไฟและไฟเชิงเส้น พร้อมฟังก์ชันเก็บเกี่ยวแสงสว่าง 10



[การเริ่มต้น]



หลังจากเปิดเครื่อง เซนเซอร์จะเปิดแสงด้วยอัตโนมัติที่ความสว่าง 100% และตรวจสอบตัวเองสําหรับ 45s-60s. ระหว่างการเริ่มต้นเซนเซอร์ไม่สามารถตรวจจับการเคลื่อนไหว.มันเข้าสู่โหมดการตรวจจับหลังจากเริ่มต้น, และในระหว่างที่หลอดคงความสว่าง 100%



[การตั้งค่าโดยกําหนด]

ความรู้สึก: 100%, เวลารอ: 5 วินาที, เซ็นเซอร์แสงกลางวัน: ปิด, ระยะรอ: 0 วินาที, ระดับความมืดรอ: 20%



[ประกาศขอ]

ฉันเซนเซอร์ควรถูกติดตั้งโดยช่างไฟฟ้ามืออาชีพ กรุณาปิดพลังงานก่อนการติดตั้ง

ฉันผลิตภัณฑ์มีความสามารถในการเจาะเข้าไปในพลาสติก, ไม้, ฯลฯ แต่แอนเทนเนียโมดูลไมโครเวฟไม่ควรมีอุปกรณ์เสริมโลหะหรือเปลือกโลหะ, เปลือกกระจก, ฯลฯ ในด้านหน้าตรงหรือใกล้ๆไม่งั้นมันจะส่งผลกระทบต่อการส่งและการรับของแอนเทนนา.

ฉันระยะทางการตรวจจับจะได้รับผลกระทบจากความสูงของการติดตั้ง, ขนาดของวัตถุที่จะถูกตรวจสอบ, ความเร็วของการเคลื่อนไหว, ผลของสภาพแวดล้อมการติดตั้งและระยะทางการตรวจจับในทิศทางที่แตกต่างกัน จะมีความเปลี่ยนแปลงในระดับหนึ่ง.

ฉันขั้นต่ําของแสงแดดคือในสภาพแวดล้อมที่มีแสงอาทิตย์ ไม่มีเงา และสภาพการสะท้อนแสงแวดล้อมค่าแสงกลางวันที่ตรวจจับโดยเซ็นเซอร์แสงอาจแตกต่างกัน.

ฉันระยะทางการติดตั้งของผลิตภัณฑ์แนะนําให้มากกว่า 1.5m ระยะทางการติดตั้งระหว่างผลิตภัณฑ์และรูเตอร์ควรมากกว่า 1.5mเพื่อไม่ทําให้เกิดการขัดแย้งในการทํางานปกติของเซ็นเซอร์ไมโครเวฟ.

ฉันระดับการติดตั้งของผลิตภัณฑ์ (เช่นพื้นฐานอลูมิเนียม, บอร์ด PCB) ต้องมีความแตกต่างความสูงจากระดับแอนเทนเนียของโมดูลไมโครเวฟและระนาบแอนเทนเน่ของโมดูลไมโครเวฟควรสูงกว่าระนาบใกล้เคียงมากกว่า 5 มิลลิเมตรเพื่อบรรลุผลการตรวจจับที่ดีที่สุด.

ฉันจําหน่ายพลังงานที่ควบคุมด้วยแม่เหล็กพร้อมกับความดันออกที่มั่นคง, กระแสไฟฟ้าที่ต่ํา และปริมาตรการคลื่น ควรใช้, ความคลื่นของไฟฟ้าควรต่ํากว่า 50mVและปัจจุบันภาระภาระขั้นต่ําของปัสดุพลังงานควรมากกว่า 120mA, และยังแนะนําให้ตั้งตัวประกอบไฟฟ้าประกอบไฟฟ้าที่ไม่น้อยกว่า 100uF ณ ปลายไฟฟ้า VCC การเข้า

ฉันการติดตั้งผลิตภัณฑ์ให้ห่างจากอุปกรณ์โลหะขนาดใหญ่, ท่อ, ห้องอากาศปรับปรุง, ห้องอากาศออก, เครื่องสูบควัน และสถานที่อื่น ๆ เท่าที่จะทําได้เพื่อป้องกันการสั่นสะเทือนของอุปกรณ์ที่จะส่งผลกระทบต่อผลการตรวจจับ.

ฉันโมดูลไมโครเวฟควรหลีกเลี่ยงการใกล้ชิดกับแอนด์แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์ แอนด์เพื่อหลีกเลี่ยงสัญญาณความถี่สูง การแทรกแซงการทํางานปกติของโมดูลไมโครเวฟ.

ฉันการออกแบบสินค้า: พื้นผิวแอนเทนเนียของโมดูลไมโครเวฟและวงจรใกล้เคียง เพื่อหลีกเลี่ยงการไหลของกระแสไฟฟ้าขนาดใหญ่ หลีกเลี่ยงเครื่องแปลงหรือองค์ประกอบความถี่สูงที่อยู่ใกล้เคียงระยะห่างควรมากกว่า 10mm เท่าที่จะทําได้.

ฉันเมื่อเชื่อมต่อสายไฟ, ด้านแอนเทนน์และด้านส่วนประกอบที่ด้านหลังของสินค้าไม่ควรถูกปกปิดด้วยสายไฟหรือมีกระแสไฟฟ้าที่ไหลผ่านมากเพื่อไม่ส่งผลกระทบต่อการทํางานปกติของเซ็นเซอร์.

ฉันด้านหน้าของสินค้าและบริเวณใกล้เคียง ไม่สามารถติดตั้งอุปกรณ์เสริมโลหะหรือกล่องแก้ว เพื่อไม่กระทบต่อการทํางานปกติของเซ็นเซอร์ขณะที่ความหนาของพลาสติกเท่าที่จะเป็นไปได้ที่จะเลือกน้อยกว่า 1 มม.หนาเกินไปจะส่งผลต่อการตรวจสอบโมดูลไมโครเวฟและทิศทาง; ระดับแอนเทนเนียไมโครเวฟและระยะห่างโคลนควรมากกว่า 3.2mm

ฉันพื้นผิวแอนเทนเน่ของผลิตภัณฑ์และระนาบโลหะ (สับสราตอลูมิเนียม, เปลือกเหล็ก) ต้องมีความแตกต่างความสูงบางอย่าง ระยะทางที่แนะนํามากกว่า 0.5mm

เมื่อโครงสร้างของสินค้า รูปแบบ / วงจรไฟฟ้า การปรับปรุง ผนังหน้าแอนเทนเนียเซ็นเซอร์ ฯลฯ โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ทําให้สินค้าทํางานไม่ถูกต้องไม่เช่นนั้นผู้ผลิตไม่รับผิดชอบเกี่ยวกับความผิดปกติ
