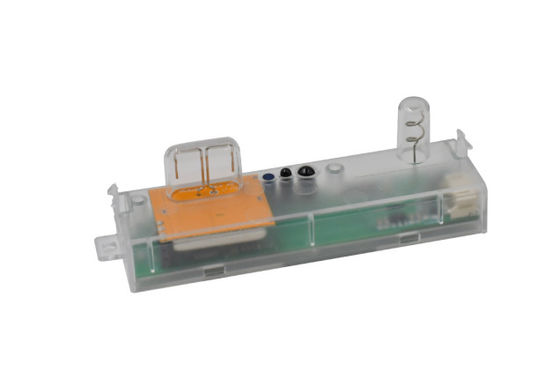

2.4G เครื่องควบคุมเครือข่ายไร้สาย เหมาะสําหรับไฟฟ้า LED สลิม อายุการใช้งานยาว MC087D 99 B

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
สถานที่กำเนิด เชียงใหม่, จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น MC087D 99 บ
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดาน+กล่องกระดาษ(K=A)
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T/T
สามารถในการผลิต 10,000 ชิ้น / เดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 12 ± 1VDC แรงดันระลอกคลื่น < 100mVp-p
สัญญาณเอาท์พุต สัญญาณลดแสง 0-10V / สัญญาณลดแสง PWM ความสูงในการติดตั้ง 3 ม. (สูงสุด 6 ม.)
อุณหภูมิในการทำงาน ในตัว: -25~60℃ ใบรับรอง ซีอี
ตลอดชีวิต การรับประกัน 5 ปี@TA
เน้น

2เครื่องควบคุมเครือข่ายไร้สาย 4G

,

สลิม LED Fixtures เครื่องควบคุมเครือข่ายไร้สาย

,

เครื่องควบคุมเครือข่ายไร้สายที่มีอายุการใช้งานยาวนาน
ฝากข้อความ
รายละเอียดสินค้า

[คุณสมบัติผลิตภัณฑ์]

  • การจัดกลุ่มเครือข่ายด้วยระบบไร้สาย 2.4G ไม่จำเป็นต้องจับคู่หรือเกตเวย์
  • เสาอากาศไมโครเวฟแบบไดโพลที่ได้รับการจดสิทธิบัตร ไม่มีการกระตุ้นผิดพลาดเมื่อติดตั้งใต้ถาด LED โลหะ
  • หัวเซ็นเซอร์ไมโครเวฟแบบแคบพิเศษ เหมาะสำหรับติดตั้งในโคมไฟ LED แบบบาง
  • พารามิเตอร์เซ็นเซอร์ทั้งหมดสามารถตั้งค่าได้ด้วยรีโมทคอนโทรล
  • เอาต์พุต 0-10V หรี่แสง หรือ PWM หรี่แสง ฟังก์ชันหรี่แสง 2 ขั้นตอน/3 ขั้นตอน
  • ความสูงในการติดตั้งสูงสุด 6 เมตร



[พารามิเตอร์]



อินพุต
แรงดันไฟฟ้าที่กำหนด 12±1VDC
กระแสไฟฟ้าทำงาน 55±5mA
แรงดันไฟฟ้ากระเพื่อม < 100mVp-p
Output
สัญญาณเอาต์พุต ○0-10V สัญญาณหรี่แสง ○สัญญาณหรี่แสง PWM
พารามิเตอร์การตรวจจับ
ความถี่ในการทำงาน 5.8GHz ±75MHz, แบนด์ ISM
กำลังส่ง 1mW สูงสุด
พื้นที่ตรวจจับ) 100%/75%/50%/25%(MH17)；100%/50%/25%(MH15)
เวลาหน่วง

30 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/20 นาที/30 นาที(MH17)；

30 วินาที/1 นาที/3 นาที(MH15)
ช่วงสแตนด์บาย

0 วินาที/10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที/+∞(MH17)；

5 นาที/10 นาที/+∞(MH15)
เซ็นเซอร์วัดแสง ระดับแสงสว่าง

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(ปิดใช้งาน)(MH17)

15Lux/50Lux/(ปิดใช้งาน)(MH15)(สถานะการกระจายแสงโดยรอบ)
ลำดับความสำคัญของแสง 开 关
5Lux 55-105Lux MH17
15Lux 65-115Lux MH17;MH15
30Lux 80-130Lux MH17
50Lux 100-150Lux MH17;MH15
100Lux 150-250Lux MH17
150Lux 200-300Lux MH17
MH17กดปุ่ม “P” เพื่อเปิดใช้งานโหมดลำดับความสำคัญของแสง;MH15;MH15 ตั้งค่าเวลาช่วงสแตนด์บาย “+∞” เพื่อเปิดใช้งานโหมดลำดับความสำคัญของแสง
ระดับหรี่แสงสแตนด์บาย 10%/ 20%/ 30%/ 50% (MH17);10%/30%(MH17)
ระยะตรวจจับ (รัศมี)

การติดตั้งบนเพดาน (ความสูง: 3 เมตร): 0.3 เมตร/วินาที ≥3 เมตร, 1 เมตร/วินาที ≥2.5 เมตร

การติดตั้งบนผนัง (ความสูง: 2 เมตร): 0.3 เมตร/วินาที ≥5 เมตร, 1 เมตร/วินาที ≥3 เมตร

เงื่อนไขการทดสอบ: ผลิตภัณฑ์ถูกตั้งค่าเป็นความไว 100% และไม่มีสิ่งกีดขวางที่ชัดเจนในห้องขนาด 60 ตร.ม.
ความสูงในการติดตั้ง 3 เมตร (สูงสุด 6 เมตร)
โมดูลไร้สาย
ความถี่ในการทำงาน 2.400-2.483GHz
กำลังส่ง 6dBm
กลุ่ม สูงสุด 32 ชิ้นต่อกลุ่ม
ระยะส่ง สูงสุด 15 เมตร (ระยะส่งในพื้นที่เปิดแบบจุดต่อจุด)
Eสภาพแวดล้อม
อุณหภูมิในการทำงาน ภายใน: -25~60℃
อุณหภูมิในการจัดเก็บ -40℃~80℃, ความชื้น ≤85% (ไม่ควบแน่น)
การรับรองSมาตรฐาน
ได้รับการรับรอง CE
ข้อกำหนดด้านสิ่งแวดล้อม เป็นไปตามข้อกำหนด RoHS 2.0, Reach
ระดับการป้องกัน IP20
Oอื่นๆ
การเดินสาย ขั้วต่อ 3 พิน 2.0 มม.
ข้อกำหนดการติดตั้ง ติดตั้งภายใน
ข้อกำหนดบรรจุภัณฑ์ แผ่นกั้น + กล่องกระดาษ (K=A)
น้ำหนักสุทธิ 23.5±3 กรัม
อายุการใช้งาน รับประกัน 5 ปี @Ta


[คำอธิบายฟังก์ชัน]



√ฟังก์ชันเปิด-ปิด ตั้งค่าช่วงสแตนด์บายเป็น “0 วินาที”
√หรี่แสง 2 ขั้นตอน ตั้งค่าช่วงสแตนด์บายเป็น “+∞”, ตั้งค่าเซ็นเซอร์วัดแสงเป็น “สูง”
√หรี่แสง 3 ขั้นตอน ตั้งค่าช่วงสแตนด์บายเป็น “5 นาที/10 นาที”
√ลำดับความสำคัญของแสง ตั้งค่าช่วงสแตนด์บายเป็น “+∞”, ตั้งค่าเซ็นเซอร์วัดแสงเป็น “ต่ำ/กลาง”
√การจัดกลุ่ม จัดกลุ่มรีโมท “1-8” และตั้งค่าสัญญาณ Rx สำหรับเซ็นเซอร์



[Dแผนภาพ]



  • ขนาด    การติดตั้งด้วยสกรู

2.4G เครื่องควบคุมเครือข่ายไร้สาย เหมาะสําหรับไฟฟ้า LED สลิม อายุการใช้งานยาว MC087D 99 B

    การติดตั้งโครงสร้างแบบหนีบ

2.4G เครื่องควบคุมเครือข่ายไร้สาย เหมาะสําหรับไฟฟ้า LED สลิม อายุการใช้งานยาว MC087D 99 B

การเดินสาย,



  • ฟังก์ชันการติดตั้ง

2.4G เครื่องควบคุมเครือข่ายไร้สาย เหมาะสําหรับไฟฟ้า LED สลิม อายุการใช้งานยาว MC087D 99 B

2.4G เครื่องควบคุมเครือข่ายไร้สาย เหมาะสําหรับไฟฟ้า LED สลิม อายุการใช้งานยาว MC087D 99 B

  • แผนภาพการแผ่รังสี

2.4G เครื่องควบคุมเครือข่ายไร้สาย เหมาะสําหรับไฟฟ้า LED สลิม อายุการใช้งานยาว MC087D 99 B

  • ​

[รีโมทคอนโทรล

[รีโมทคอนโทรล2.4G เครื่องควบคุมเครือข่ายไร้สาย เหมาะสําหรับไฟฟ้า LED สลิม อายุการใช้งานยาว MC087D 99 B



][การเริ่มต้นระบบ]



2.4G เครื่องควบคุมเครือข่ายไร้สาย เหมาะสําหรับไฟฟ้า LED สลิม อายุการใช้งานยาว MC087D 99 B



เมื่อเปิดเครื่องครั้งแรก เซ็นเซอร์จะเปิดไฟสว่าง 100% และไฟจะดับลงหลังจาก 10 วินาที ในระหว่างการเริ่มต้นระบบ จะไม่ตรวจจับสัญญาณการเคลื่อนไหว



[การตั้งค่าเริ่มต้น]



พื้นที่ตรวจจับ: 100%; เวลาหน่วง: 10 วินาที; ช่วงสแตนด์บาย: 0 วินาที; เซ็นเซอร์วัดแสง: ปิดใช้งาน; ระดับหรี่แสงสแตนด์บาย: 10%



[ประกาศการใช้งาน]



เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสาย ฯลฯ



  • ระยะการตรวจจับเกี่ยวข้องกับปัจจัยต่างๆ เช่น ความเร็วในการเคลื่อนที่ของวัตถุที่เคลื่อนที่ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมการติดตั้ง สภาพแวดล้อมการติดตั้งเป็นแบบเปิดหรือไม่ และวัสดุของตัวสะท้อนแสง ระยะการตรวจจับที่ระบุในข้อกำหนดเป็นค่าทั่วไป ซึ่งทดสอบโดยผู้ทดสอบ 165 ซม./65 กก. ในสภาพแวดล้อมภายในอาคารแบบเปิด
  • เมื่อติดตั้งเซ็นเซอร์บนผนัง ระยะการตรวจจับจะเพิ่มขึ้นอย่างมากเมื่อเทียบกับการติดตั้งบนเพดาน หากใช้วิธีการติดตั้งบนผนัง โปรดลดความไวในการใช้งาน หรือติดต่อบริษัทของเราเพื่อยืนยันการตั้งค่าการใช้งาน ระดับแสงสว่างที่ตรวจจับได้อยู่ในสภาพแวดล้อมที่มีแดด ไม่มีเงา และมีการสะท้อนแสงโดยรอบ ในช่วงเวลาต่างๆ สภาพอากาศ และสภาพแวดล้อม ค่าความสว่างที่เซ็นเซอร์วัดแสงตรวจจับได้อาจแตกต่างกันไป
  • พารามิเตอร์เซ็นเซอร์อาจต้องกำหนดค่าใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้ หรือติดต่อผู้ผลิต
  • เซ็นเซอร์นี้ใช้สำหรับภายในอาคารเท่านั้น ลมและฝนภายนอก และวัตถุที่เคลื่อนที่รอบข้างอาจทำให้เกิดการกระตุ้นผิดพลาด
  • ความสูงในการติดตั้งผลิตภัณฑ์เซ็นเซอร์ต้องไม่เกิน 6 เมตร และความสูงที่เหมาะสมที่สุดคือ 3 เมตร ระยะห่างระหว่างเซ็นเซอร์สองตัวควรมากกว่า 3 เมตร
  • เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ บนพื้นผิวสะท้อนแสงโลหะ หรือในสภาพแวดล้อมที่ปิดแคบ ไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการกระตุ้นผิดพลาด โปรดลดความไวของเซ็นเซอร์ หรือติดต่อผู้ผลิตเพื่อขอรับการสนับสนุนทางเทคนิค
  • โปรดตรวจสอบให้แน่ใจว่าไม่มีสัญญาณการเคลื่อนไหว เช่น พัดลม มอเตอร์ DC ท่อน้ำทิ้ง ช่องลม ฯลฯ รอบๆ เซ็นเซอร์ มิฉะนั้นเซ็นเซอร์อาจทำให้เกิดการกระตุ้นผิดพลาด
  • ไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ หลีกเลี่ยงการติดตั้งในโคมไฟโลหะแบบปิดหรือกึ่งปิด และต้องไม่มีโลหะหรือกระจกกั้นผลิตภัณฑ์
  • เซ็นเซอร์กับไดรเวอร์ 0-10V / PWM ที่แตกต่างกัน ผลกระทบแสงน้อยอาจแตกต่างกัน
  • ต้องใช้แหล่งจ่ายไฟ DC แบบควบคุมที่มีแรงดันเอาต์พุตคงที่และค่าสัมประสิทธิ์การกระเพื่อมต่ำ การกระเพื่อมของแหล่งจ่ายไฟควรน้อยกว่า 100mV; กระแสโหลดควรมากกว่า 100 mA
  • ข้อมูลจำเพาะและพารามิเตอร์ผลิตภัณฑ์อาจได้รับการปรับปรุงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
  • สำหรับสภาพแวดล้อมการติดตั้งใหม่ แนะนำให้ทดสอบตัวอย่าง 5 ชิ้นก่อนการติดตั้ง
