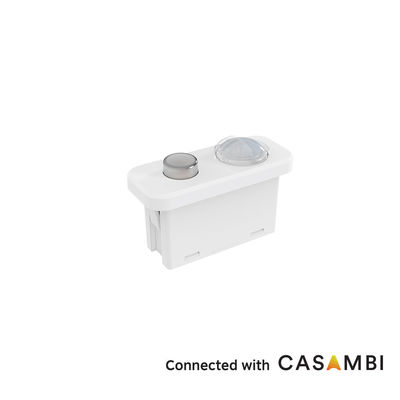

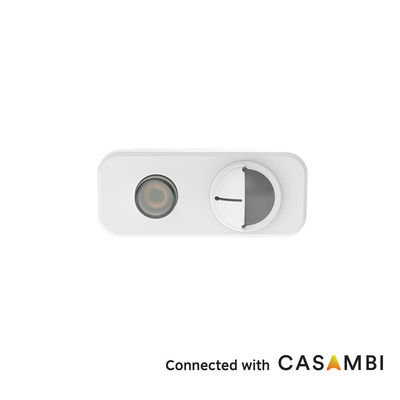

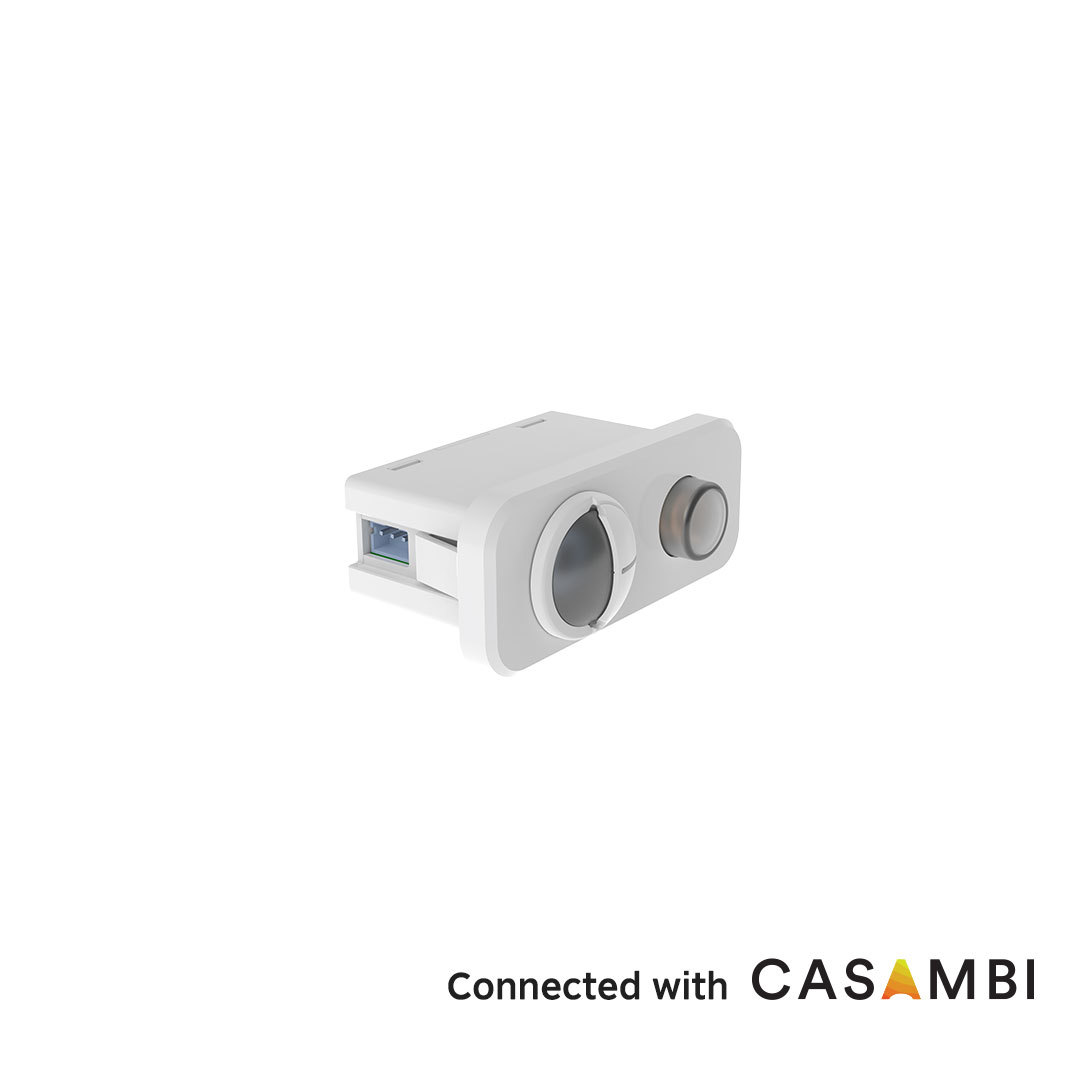

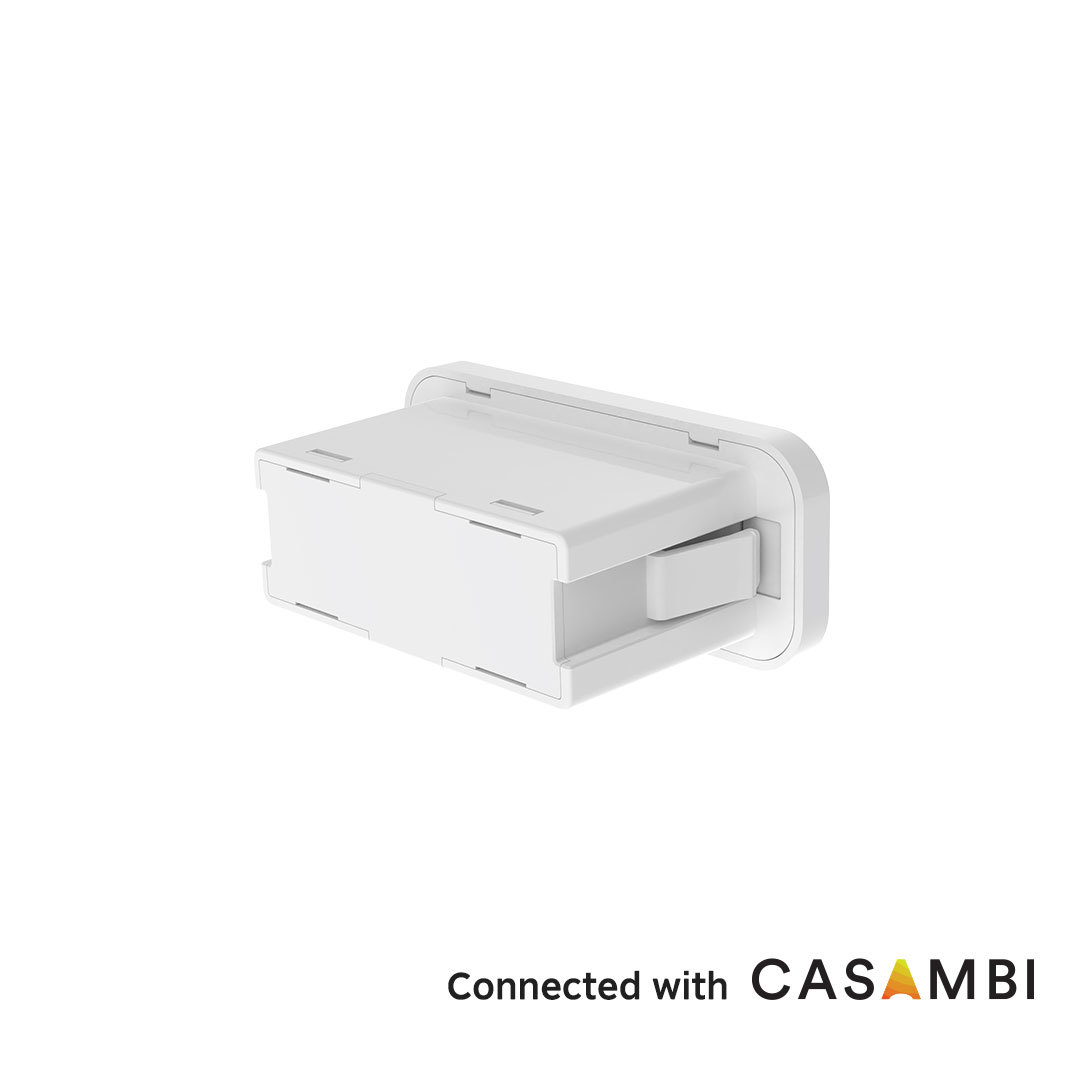

เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR ของ Casambi, การหรี่ไฟ 0-10V, เหมาะสำหรับใช้งานในสำนักงาน

• อินเทอร์เฟซมาตรฐานสากล Zhaga BooK20
• ความสูงในการติดตั้งสูงสุด 4 เมตร
• รับประกัน 5 ปี
• เหมาะสำหรับสำนักงานแบบเปิด, สำนักงานส่วนตัว
• เครื่องตรวจจับการเคลื่อนไหว PIR, ฟังก์ชันเซ็นเซอร์วัดแสง
• โมดูล Casambi Bluetooth, เชื่อมต่อกับแพลตฟอร์ม Casmbi App

ขนาด (หน่วย: มม.)

ฟังก์ชัน

การเดินสายไฟ

หลังจากเปิดเครื่อง เซ็นเซอร์จะอุ่นเครื่อง 45-60 วินาที จากนั้นจึงเริ่มทำงาน

ความไว: 100%, ระยะเวลาพัก: 5s, เซ็นเซอร์วัดแสง: ปิดใช้งาน, ระยะเวลาสแตนด์บาย: 0s, ระดับ DIM สแตนด์บาย: 10%

• เซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดเครื่องก่อนทำการติดตั้ง เดินสายไฟ และเปลี่ยนพารามิเตอร์
• เซ็นเซอร์ PIR ไม่สามารถทะลุทะลวงวัสดุใดๆ ได้ โปรดตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างเซ็นเซอร์กับผู้คน/วัตถุที่เคลื่อนที่
• เซ็นเซอร์อาจตรวจจับผู้คนได้ยากหากสวมเสื้อผ้าหนาๆ ในฤดูหนาว
• สัญญาณความร้อนจะถูกมองว่าเป็นสัญญาณการเคลื่อนที่เพื่อทริกเกอร์เซ็นเซอร์ หลีกเลี่ยงการหันหน้าเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ
• เซ็นเซอร์ใช้สำหรับภายในอาคารเท่านั้น แสงแดดกลางแจ้งอาจส่งผลต่อการตรวจจับของเซ็นเซอร์
• เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคำแนะนำนี้อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
• ประสิทธิภาพการหรี่แสงอาจแตกต่างกันเมื่อทำงานร่วมกับไดรเวอร์ 0-10V ที่แตกต่างกัน
• เกณฑ์แสงกลางวันวัดในสภาพแวดล้อมที่มีแดดจ้าโดยไม่มีเงาและการสะท้อนแสงโดยรอบ ระดับ lux โดยรอบอาจแตกต่างกันไปในสภาพแวดล้อม สภาพอากาศ สภาพอากาศ เวลาของวัน และฤดูกาลที่แตกต่างกัน
• ระยะการตรวจจับสัมพันธ์กับความสูงของผู้คน ความสูงในการติดตั้ง มุมการติดตั้ง อุณหภูมิสภาพแวดล้อมในการทำงาน และอื่นๆ เมื่ออุณหภูมิแวดล้อมใกล้เคียงกับช่วงอุณหภูมิร่างกายมนุษย์ (36℃~37℃/96.8~98.6℉) การตรวจจับการเคลื่อนไหว PIR จะอ่อนลงอย่างมากหรือไม่ตอบสนอง เมื่ออุณหภูมิแวดล้อมหรืออุณหภูมิทเรย์ LED สูงกว่า 55℃/131℉ อาจเกิดการทริกเกอร์ผิดพลาดได้ โปรดพยายามลดความไวในการตรวจจับเพื่อปรับปรุง หากยังคงเกิดการทริกเกอร์ผิดพลาด เซ็นเซอร์ PIR ไม่ควรใช้ในพื้นที่นั้น
• พื้นที่ตรวจจับที่กำหนดเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบสูง 165 ซม. ในสภาพแวดล้อมเปิดในร่ม
• ผลิตภัณฑ์นี้ต้องใช้กับแหล่งจ่ายไฟ DC ที่มีแรงดันไฟฟ้าคงที่ซึ่งแรงดันไฟฟ้าอินพุตมีความเสถียรและปัจจัยริปเปิลต่ำ (ปัจจัยริปเปิลต่ำกว่า 100mV; กระแสโหลดมากกว่า 25mA)
• เมื่อติดตั้งในสภาพแวดล้อมใหม่ โปรดติดตั้งและทดสอบผลิตภัณฑ์อย่างน้อย 5 ชิ้นก่อนทำการติดตั้งจำนวนมาก
• PIR เป็นเซ็นเซอร์อินฟราเรดแบบไพโรอิเล็กทริกที่ตรวจจับการเปลี่ยนแปลงของรังสีอินฟราเรด โปรดใส่ใจกับเรื่องต่อไปนี้ในระหว่างการใช้งานจริง เช่น: การตรวจจับแหล่งความร้อนอื่นที่ไม่ใช่ร่างกายมนุษย์ อุณหภูมิของแหล่งความร้อนไม่เปลี่ยนแปลง หรือแหล่งความร้อนไม่เคลื่อนที่ และปัจจัยด้านสิ่งแวดล้อมอื่นๆ ที่เกี่ยวข้องและการละเมิดหลักการใช้งาน PIR
• เมื่อตรวจจับแหล่งความร้อนอื่นที่ไม่ใช่ร่างกายมนุษย์เนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจถูกทริกเกอร์อย่างผิดพลาด:
  1. เมื่อสัตว์ขนาดเล็กเข้ามาในระยะการตรวจจับ
  2. เมื่อรังสีอินฟราเรดจากแสงแดด ไฟหน้ารถ หลอดไส้ ฯลฯ สัมผัสกับเซ็นเซอร์โดยตรง
  3. เมื่ออุณหภูมิในระยะการตรวจจับเปลี่ยนแปลงอย่างรุนแรงเนื่องจากอากาศอุ่น อากาศเย็นจากอุปกรณ์เรือนกระจกเย็น ไอน้ำจากเครื่องทำความชื้น ฯลฯ
• เมื่อตรวจจับแหล่งความร้อนเนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจไม่ทริกเกอร์:
  1. เมื่อมีสารต่างๆ เช่น แก้วและอะคริลิกที่ขวางการส่งผ่านรังสีอินฟราเรดระหว่างเซ็นเซอร์กับวัตถุที่ตรวจจับ
  2. แหล่งความร้อนภายในระยะการตรวจจับแทบจะไม่เคลื่อนที่หรือเคลื่อนที่ด้วยความเร็วสูง
