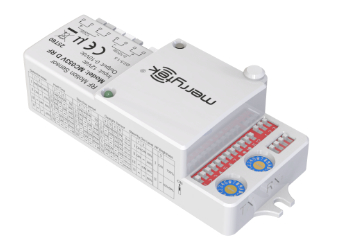

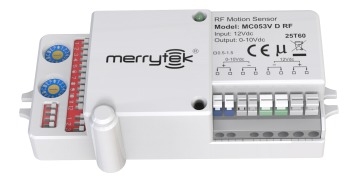

เซ็นเซอร์ RF เครือข่ายกลุ่มไมโครเวฟ 5.8G, พร้อมความสูงในการติดตั้งสูงสุด 8 เมตร

[คุณสมบัติของผลิตภัณฑ์]

• รวมกับเทคโนโลยี RF 868MHz เพื่อให้ตระหนักถึงฟังก์ชันการเชื่อมต่อเครือข่ายแบบไร้สาย!
• ใช้เทคโนโลยี Narrow frequency เพื่อแก้ปัญหา Co-Channel Interference
• ผลิตภัณฑ์มีช่องความถี่ที่แตกต่างกัน 32 ช่อง ซึ่งสามารถใช้งานได้หลากหลาย
• ด้วยรหัสที่อยู่คงที่ การส่งสัญญาณ RF มีเสถียรภาพ l ติดตั้งสูงสุด 8m
• ระยะการส่งสัญญาณ RF ไกลถึง 30m ภายในอาคาร
• รับประกัน 5 ปี

[ข้อมูลผลิตภัณฑ์]

• ขนาด (หน่วย: มม.)

• ฟังก์ชัน

• คำอธิบายฟังก์ชัน

1. เปิด/ปิด (ระยะเวลาสแตนด์บายที่ “0s”),การเดินสายไฟ 2. 2-Step dimming (ระยะเวลาสแตนด์บายที่ “+∞”), โปรดตั้งค่าข้อมูลเซ็นเซอร์อื่นๆ ตามการใช้งานจริง

3.

3-Step dimming (ระยะเวลาสแตนด์บายที่ “5s/5min/10min/30min/60min”),โปรดตั้งค่าข้อมูลเซ็นเซอร์อื่นๆ ตามการใช้งานจริงการเดินสายไฟ

• [

รูปแบบการแผ่รังสี

]1.เซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่า ฯลฯ

2. ติดตั้งบนผนัง[

การตั้งค่าสวิตช์ Dip

]พื้นที่ตรวจจับเซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่า ฯลฯ

1การตั้งค่า:

3การตั้งค่า:

6การตั้งค่า:

10

:

1การตั้งค่า:

Ⅰ

RF

.[การเชื่อมต่อเครือข่ายไร้สาย RF

]1เซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่า ฯลฯ

 ชั้นดูภาพด้านล่าง มีทางออก/ทางเข้าหลายทางไปยังทางเดิน เซ็นเซอร์ Master ใดๆ ก็ตามที่ถูกทริกเกอร์ หลอดไฟทั้งหมดในทางเดินจะสว่างขึ้น

การตั้งค่า:

Master

TX

เมื่อตรวจพบการเคลื่อนไหวของ Master สัญญาณการเคลื่อนไหวจะถูกส่งไปยังเซ็นเซอร์กลุ่มอื่นๆ ผ่านตัวรับส่งสัญญาณ RF ดูภาพด้านล่าง เมื่อบุคคลเดินไปยังชั้นใดชั้นหนึ่ง หลอดไฟในชั้นที่อยู่ติดกันจะเปิดขึ้นพร้อมกันในระดับแสงน้อยที่ตั้งไว้ล่วงหน้าการตั้งค่า:

Master

TX

AO－A1－A2－A3－A4－A5－A6－A7－A8－A9－AA－AB－AC－AD－AE－AF

I                                                                     I

BF－BE－BD－BC－BB－BA－B9－B8－B7－B6－B5－B4－B3－B2－B1－B0

การจัดกลุ่ม RF (เป็นไปได้ถึง 32 กลุ่มที่แตกต่างกัน)

MC053V D RF มีช่อง TX หนึ่งช่องและช่อง RX หนึ่งช่อง ช่อง TX ใช้สำหรับการส่งสัญญาณ RF และช่อง RX ใช้สำหรับการรับสัญญาณ RF ใช้ไขควงขนาดเล็กหมุนสวิตช์และให้ชี้ไปที่ช่องเดียวกัน กลุ่มจะถูกสร้างขึ้นโดยอัตโนมัติ

[

การเริ่มต้น

]ไฟจะเปิดความสว่าง 100% ในเซ็นเซอร์เริ่มต้น และปิดหลังจาก 10 วินาที ในระหว่างการเริ่มต้น จะไม่มีการตรวจจับสัญญาณการตรวจจับการเคลื่อนไหวภายนอกเซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่า ฯลฯ

การตั้งค่าเริ่มต้น

]พื้นที่ตรวจจับ: 100%, ระยะเวลาพัก: 5S,เซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่า ฯลฯ

 เซ็นเซอร์วัดแสง: ปิดใช้งาน,ระดับสแตนด์บาย DIM:10%,ความสว่าง RF:10%-50%,RF:เปิด,โหมด:Broadcast,TX:A, RX:A[หมายเหตุ

]1) เซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่า ฯลฯ

2) ผลิตภัณฑ์มีความสามารถในการเจาะทะลุที่ดีสำหรับพลาสติก ไม้ ฯลฯ แต่ไม่ควรติดตั้งอุปกรณ์เสริมที่เป็นโลหะหรือตัวเรือนโลหะโดยตรงด้านหน้าและใกล้กับเสาอากาศของโมดูลไมโครเวฟ มิฉะนั้นจะส่งผลต่อความสามารถในการส่งและรับของเสาอากาศไมโครเวฟ

3) ผลิตภัณฑ์นี้ออกแบบมาสำหรับใช้ภายในอาคารเท่านั้น

4) ระยะการตรวจจับของเซ็นเซอร์เกี่ยวข้องกับความเร็วในการเคลื่อนที่และขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมในการติดตั้ง และสถานที่ติดตั้ง ตัวสะท้อนแสงรอบๆ เซ็นเซอร์ ฯลฯ ข้อมูลในเอกสารเป็นค่าทั่วไปและทดสอบโดยบุคคลสูง 165 ซม. ในพื้นที่เปิดโล่งภายในอาคาร

      ระยะการตรวจจับเมื่อติดตั้งบนผนังจะยาวกว่าเมื่อติดตั้งบนเพดาน

5)  หลีกเลี่ยงอุปกรณ์สั่นสะเทือนหรือวัตถุที่เคลื่อนที่รอบๆ เซ็นเซอร์เป็นเวลานาน สัญญาณการสั่นสะเทือนจะถือเป็นสัญญาณการเคลื่อนไหวเพื่อทริกเกอร์เซ็นเซอร์

6) หากสัตว์เลี้ยงผ่านในพื้นที่ตรวจจับ อาจทำให้เซ็นเซอร์ทำงาน

7) ค่าเกณฑ์แสงคือค่าที่ตรวจพบในสภาพแวดล้อมที่มีแดด ไม่มีเงา และในสภาพการสะท้อนแสงโดยรอบ ในช่วงเวลา สภาพอากาศ และสภาพแวดล้อมที่แตกต่างกัน ค่าความส่องสว่างที่ตรวจพบโดยเซ็นเซอร์วัดแสงอาจแตกต่างกัน

8) แนะนำให้ระยะการติดตั้งระหว่างผลิตภัณฑ์หรือระยะห่างระหว่างผลิตภัณฑ์กับเราเตอร์มากกว่า 1.5 ม.

9) ระนาบการติดตั้งของผลิตภัณฑ์ (เช่น แผ่นฐานอะลูมิเนียม, บอร์ด PCB) ต้องแตกต่างจากระนาบเสาอากาศของโมดูลไมโครเวฟในระดับความสูงหนึ่ง และระนาบเสาอากาศของโมดูลไมโครเวฟควรสูงกว่าระนาบใกล้เคียงมากกว่า 5 มม. เพื่อให้ได้ผลการตรวจจับที่ดีที่สุด

10) MC053V RF & MW05 พร้อมฟังก์ชัน override, สลับเปิด/ปิดอย่างรวดเร็ว 3 ครั้งภายใน 2 วินาทีสามารถยกเลิกฟังก์ชันเซ็นเซอร์

11) โหมดการทำงาน: Broadcast & Hopping

12) TX: ใช้สำหรับการส่งสัญญาณ ด้วยช่องสัญญาณที่แตกต่างกัน 0-F 16 ช่อง 1 DIP เพื่อตั้งค่ากลุ่ม A หรือกลุ่ม B กลุ่ม A มี 16 ช่อง กลุ่ม B ก็มี 16 กลุ่มเช่นกัน รวมทั้งหมดสามารถตั้งค่าได้ 32 กลุ่ม

13) RX: ใช้สำหรับการรับสัญญาณ ด้วยช่องสัญญาณที่แตกต่างกัน 0-F 16 ช่อง 1 DIP เพื่อตั้งค่ากลุ่ม A หรือกลุ่ม B กลุ่ม A มี 16 ช่อง กลุ่ม B ก็มี 16 กลุ่มเช่นกัน รวมทั้งหมดสามารถตั้งค่าได้ 32 กลุ่ม

14) เมื่อ Master และ Master ตั้งค่าภายใต้โหมดการทำงานแบบ broadcast นั่นหมายความว่า เซ็นเซอร์ทั้งหมดตั้งค่าช่องสัญญาณเดียวกัน เซ็นเซอร์ Master ใดๆ ก็ตามที่ถูกทริกเกอร์ จะส่งสัญญาณ RF ไปยังหลอดไฟทั้งหมดในกลุ่ม

15) เมื่อ Master และ Master ตั้งค่าภายใต้โหมดการทำงานแบบ hopping นั่นหมายความว่า เมื่อ Master ใดๆ ก็ตามถูกทริกเกอร์ จะส่งสัญญาณ RF ไปยัง 3 ช่อง (ช่องที่อยู่ติดกันก่อนและหลังช่อง TX และช่องที่ตั้งค่าโดย Master เอง ตัวอย่างเช่น เมื่อ Master ตั้งค่าช่อง TX เป็น "1" จะเปิดตัวสัญญาณช่องสัญญาณที่แตกต่างกันสามช่อง "0" "1" "2" หากช่อง RX อื่นๆ ที่แตกต่างกันตั้งค่าด้วย "0" "1" "2" ในเวลานี้จะได้รับสัญญาณช่องสัญญาณที่สอดคล้องกัน โหมดการทำงานชนิดนี้ส่วนใหญ่ใช้กับการใช้งานทางเดิน หมายเหตุ: TX "F" เพื่อเปิดตัวกลุ่มช่อง A และกลุ่ม B "0" RX รับช่องสัญญาณสามารถเชื่อมต่อเครือข่ายได้

16) Master to Satellite ทำงานเฉพาะในโหมด broadcast นั่นหมายความว่า ดาวเทียมรับสัญญาณจาก Master เท่านั้น ไม่ได้รับผลกระทบจากโหมดการทำงานของ Master

17) Satellite รับสัญญาณ RF จาก Master “ระยะเวลาพัก” ถูกกำหนดโดย Master ให้คงเดิมกับ “ระยะเวลาพัก” ของ Master

18) เซ็นเซอร์จะไม่ส่งหรือรับสัญญาณ RF ในช่วงเวลาการเริ่มต้น เท่านั้นที่สามารถส่งสัญญาณ RF ได้หลังจากช่วงเวลาการเริ่มต้น

19) RX กลุ่ม A และกลุ่ม B ต้องใช้ TX กลุ่ม A และกลุ่ม B ที่สอดคล้องกันของ Master
