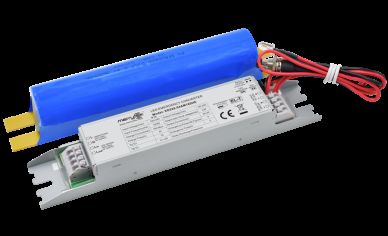

ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
สถานที่กำเนิด จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE, UKCA, UN38.3,MSDS
หมายเลขรุ่น KE028-03AM180HE
จำนวนสั่งซื้อขั้นต่ำ 100
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ บรรจุในถุงฟองก่อนแล้วเสริมด้วยกล่องสำหรับบรรจุด้านนอก
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน T/T หรือ Western Union
สามารถในการผลิต 10,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าอินพุตที่กำหนด 220-240Vac 50Hz /60Hz พลังงานฉุกเฉิน 3W (สามารถปรับแต่งได้)
เวลาฉุกเฉิน 180 นาที (สามารถปรับเปลี่ยนได้) การรับประกัน 5 ปี (รวมแบตเตอรี่)
ความดันการออกของภาระ 80-200Vdc อุณหภูมิในการทำงาน 0 ℃ ~ 50 ℃
ระดับ IP IP20 ประเภทแบตเตอรี่ LifePO4 6.4V 1800mAh
เน้น

ไดรฟอร์ฉุกเฉิน LED 3W

,

ชุดฉุกเฉินทดสอบตัวเอง

,

ไดรเวอร์ฉุกเฉิน 80-200Vdc
ฝากข้อความ
รายละเอียดสินค้า
แพ็คฉุกเฉินมาตรฐานและการทดสอบด้วยตนเอง 3W มีระยะเวลาใช้งาน 3 ชั่วโมงและผลิต 80-200Vdc
ภาพรวมสินค้า

พลังงานผลิตแบบคงที่ พลังงานผลิตฉุกเฉินแบบ LED มีช่วงความกระชับกําลังผลิตที่กว้างขวาง โดยมีการสลับสลับทางเข้าและเทคโนโลยีแบตเตอรี่ LiFePO4 ที่มีประสิทธิภาพสูง

  • การสลับสลับเข้า
  • ความปลอดภัยสูง ประสิทธิภาพสูง ใช้งานยาวนาน LiFePO4 แบตเตอรี่
  • ระบบจัดการแบตเตอรี่บูรณาการ
  • การตรวจสอบด้วยมือและการเลือกการตรวจสอบด้วยตนเอง
ปริมาตรเทคนิค
รายละเอียดของส่วนชาร์จ
ปริมาตร KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
ความดันทางเข้าระดับ 220-240Vac 50Hz/60Hz
ปริมาณไฟเข้าระดับ 0.06A แม็กซ์ @ 230Vac
กระแสไฟเข้า 10A ((Twidth=100us 50% Ipeak) @230Vac (เริ่มต้นเย็นที่แรงเต็ม)
ค่าประสิทธิภาพ ≥0.5@230Vac
พลังการเข้า < 4W@230Vac
กระแสการชาร์จแบตเตอรี่ 200mA 200mA 350mA 350mA
เวลาชาร์จแบตเตอรี่ 24 ชั่วโมงสูงสุด
รายละเอียดของส่วนฉุกเฉิน
ปริมาตร รายละเอียด
ระบบการทํางาน โหมดฉุกเฉิน
ประเภทของภาระ LED
พลังงานฉุกเฉิน 2W 2.5W 4W 5W
เวลาฉุกเฉิน 3 ชั่วโมง
กระแสการออกของภาระ 25-10mA 31-12mA 50-20mA
ความดันการออกของภาระ 80-200Vdc
รายละเอียดของแบตเตอรี่
ปริมาตร รายละเอียด
LiFePO4 (ความจุของแบตเตอรี่ตอบสนองเวลาฉุกเฉินที่ 25 °C) 6.4V 1.8Ah. 6.4V 1.8Ah. 6.4V 3.6Ah. 6.4V 3.6Ah.
การรับประกันแบตเตอรี่ การรับประกัน 5 ปี @ 5 ~ 60 °C
ความต้องการของผู้ขับขี่
ปริมาตร รายละเอียด
กระแสไฟฟ้า 8A
กระแสไฟเข้า 3A แม็กซ์
กระแสออก 2A แม็กซ์
สัญญาณ LED (การทดสอบด้วยมือ)
สถานะ ตัวชี้
การชาร์จ ไฟเขียว
ความผิด ปิดไฟเขียว
การทดสอบฟังก์ชันฉุกเฉิน
ประเภทการทดสอบ การตั้งค่า
การทดสอบด้วยมือ ปกติ
การทดสอบอัตโนมัติ สามารถตั้งได้
ตัวชี้วัดการทดสอบอัตโนมัติ
ความผิดพลาด / การทดสอบ / สถานะ เหตุผล สถานะของตัวชี้วัดการชาร์จ
แบตเตอรี่ชาร์จเต็ม และทํางานได้ การใช้ประจําวันตามมาตรฐาน สีเขียว
การชาร์จแบตเตอรี่ การชาร์จครั้งแรก / เติมแบตเตอรี่ แสงเขียว 1 วินาที 1 วินาที
การทดสอบอัตโนมัติ 3 ชั่วโมง (ทุก 12 เดือน) การทดสอบตนเองเป็นประจํา แสงเขียว 3 วินาที 1 วินาที
การทดสอบอัตโนมัติ 5 นาที (ทุก 30 วัน) การทดสอบตนเองเป็นประจํา แสงเขียว 3 วินาที 3 วินาที
ความผิดพลาดในการทดสอบระยะเวลา การทดสอบอัตโนมัติล้มเหลว สีแดงส่อง 0.5 วินาทีใน 0.5 วินาที
ความผิดพลาด LED ไม่ติดต่อหรือเสียหาย/บกพร่อง สีแดงส่อง 2 วินาที - 2 วินาที
แบตเตอรี่ตัด/ผิดปกติ ไม่ติดต่อหรือเสียหาย/บกพร่อง สีแดงแข็ง
ลักษณะป้องกันฉุกเฉิน
ประเภทการป้องกัน มี
การป้องกันการชาร์จเกิน/การปล่อยแบตเตอรี่ ใช่
การป้องกันความกระชับไฟฟ้าเกินระดับออก ใช่
การป้องกันอัตราการอุดหนุน ใช่
การป้องกันการตัดสั้น ใช่
สภาพแวดล้อมการทํางาน
ปริมาตร รายละเอียด
อุณหภูมิการทํางาน/ความชื้น 0°C...+50°C ความชื้น: 20%-75% (ไม่มีการปรับความชื้น)
อุณหภูมิ/ความชื้นในการเก็บรักษา -5°C-35°C
กรณี Max. Temp ((Tc) 75°C
ความปลอดภัยและความสอดคล้องกับ EMC
มาตรฐาน / ปารามิเตอร์ รายละเอียด
ทนต่อความกระชับกําลัง 3000Vac 5mA 60s (การเข้า "L N" - การออก "SEC+ SEC-")
มาตรฐานความปลอดภัย EN61347-1, 60598-2-22, 61347-2-7, 62034
มาตรฐาน EMC EN55015, EN61000-3-2, EN61000-3-3
มาตรฐานแบตเตอรี่ UN383
ความต้องการในการปกป้องสิ่งแวดล้อม ติดตาม RoHS
การรับรอง CE
รายละเอียดทางกายภาพ
ปริมาตร รายละเอียด
รายละเอียดการเข้า/ออก (ปลายทาง/สายไฟ) ปลายเครื่องพิมพ์ กว้างสาย: 0.5-0.75mm2
การจัดอันดับ IP IP20
ประเภทการป้องกัน ประเภทที่ 2
ประเภทอุปกรณ์ การติดตั้ง
ขนาดการติดตั้ง 146 × 30 × 22.5 มิลลิเมตร
ความต้องการในการบรรจุ กล่องสีขาว + คู่มือการใช้งาน + กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก 75 กรัม (คนขับ)
ระยะอายุ 5 ปี @Ta
ขนาด

ภาพแผนภูมิของชุดแปลง LED (หน่วย: mm)

ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 0

แผนผังขนาดแบตเตอรี่ (หน่วย: มม.)

ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 1
รูป A
ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 2
รูป B
ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 3
รูป C
ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 4
รูป D
แผนภาพสายไฟ

ภาพแผนการเชื่อมต่อของชุดแปลง LED ตัวเลือกที่ 1

ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 5

OR

ภาพแผนการเชื่อมต่อของชุดแปลง LED ตัวเลือกที่ 2

ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 6
การแลกเปลี่ยนชุดทดสอบด้วยมือและอัตโนมัติ
ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 7
การเตรียมสาย
ชุดฉุกเฉิน 3W มาตรฐานและทดสอบตัวเอง พร้อมระยะเวลา 3 ชั่วโมง และเอาต์พุต 80-200Vdc 8
  • ประเภทของสายแข็งหรือสายสเตรนด์: 0.5 - 0.75mm2
  • เพื่อเข้าถึงหรือถอนสายจากปลายใช้สกรูไพรเวอร์ที่จะผลักดันปุ่มลง
คู่มือการทดสอบและคําแนะนําการใช้งาน
  1. ก่อนการติดตั้ง กําหนด Pin สั้น: การทดสอบด้วยมือ
  2. เชื่อมสายตามแผนภาพสายไฟ
  3. L, N การทํางานบน, เปลี่ยนบน S1. จากนั้นหลอดไฟภาระจะเปิด, ไฟชี้แจงผู้ขับรถฉุกเฉินจะกลายเป็นสีเขียว, พลังงานฉุกเฉินคือการชาร์จปกติ ปิดสวิตช์ S1, และหลอดไฟภาระจะปิด
  4. การจําลองสถานการณ์ฉุกเฉิน: เปิดไฟ ไฟรับน้ําหนัก เปิดไฟ กดสวิตช์ (TEST SWITCH) แล้วเปลี่ยนไปสู่โหมดฉุกเฉิน ไฟชี้ของคนขับรถฉุกเฉินจะดับปล่อยสวิตช์ (ทดสอบสวิตช์), แล้วหลอดไฟจะใช้พลังงานโดยผู้ขับ LED และไฟชี้วัดจะเปิด
การทดสอบอัตโนมัติและคําแนะนําการใช้งาน
  1. ก่อนการติดตั้ง ปุ่มเปิด: การทดสอบอัตโนมัติ
  2. เชื่อมสายตามแผนภาพการเชื่อมไฟ ถอดสวิทช์ทดสอบจาก LED Emergency Driver
  3. L, N การทํางาน, เริ่มเวลา, และการทดสอบตัวเองระยะสั้น เพื่อเปลี่ยนแบตเตอรี่, ปิดแหล่งพลังงาน, และเวลาใหม่
ประกาศการใช้แบตเตอรี่
  • แบตเตอรี่ควรชาร์จและปล่อยครั้งละครึ่งปี ในสภาพการใช้งานปกติ
  • อย่าเชื่อมต่อกับวงจรเมื่อแบตเตอรี่ไม่ได้ใช้งาน เพื่อป้องกันการชาร์จแบตเตอรี่เกินความจําเป็น เนื่องจากการใช้ไฟของแผ่นวงจร
  • กรุณาเก็บแบตเตอรี่ให้ห่างจากแหล่งความร้อนตอนติดตั้งและใช้ และเพียงปล่อยให้ใช้ในช่วงอุณหภูมิการทํางานที่กําหนดไว้เท่านั้น
  • แบตเตอรี่ควรเก็บไว้ในสภาพแวดล้อมเย็นแห้ง
  • หลังจากการเก็บรักษาระยะยาว, แบตเตอรี่จะหมุนเวียนทุก 12 เดือนตามความต้องการ.
  • พลังงาน AC ติด และนาฬิกาใช้เวลา 7 วัน พลังงานเปิดและเวลาใหม่ เพื่อเปลี่ยนแบตเตอรี่ ปิดไฟฟ้าและเวลาใหม่
หมายเหตุ: ปริมาตรทั้งหมดถูกทดสอบกับความกระชับกําลังเข้า 230Vac, อุณหภูมิภายใน 25°C, เว้นแต่มีการกําหนดอย่างอื่น
