5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ

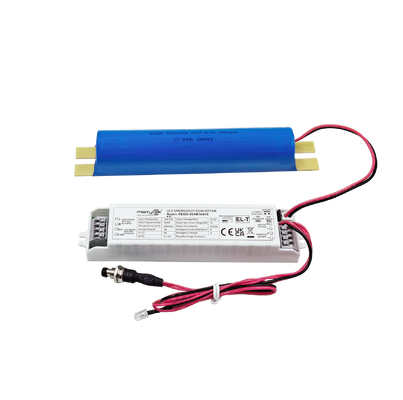

  • 5W 3hour duration time 20-60Vdc Non-maintained emergency pack with Self Test & Manual Test Switchable
สถานที่กำเนิด จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE, UKCA, UN38.3, MSDS
หมายเลขรุ่น KE023-05AM180HE
จำนวนสั่งซื้อขั้นต่ำ 100
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ บรรจุในถุงฟองก่อนแล้วเสริมด้วยกล่องสำหรับบรรจุด้านนอก
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน T/T หรือ Western Union
สามารถในการผลิต 10,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าอินพุตที่กำหนด 220-240Vac 50Hz /60Hz กำลังฉุกเฉิน 5W
เวลาฉุกเฉิน 3 ชั่วโมง การรับประกัน 5 ปี (รวมแบตเตอรี่)
ความดันการออกของภาระ 20-60Vdc อุณหภูมิในการทำงาน 0 ℃ ~ 50 ℃
คะแนนไอพี IP20 ประเภทแบตเตอรี่ LIFEPO4 6.4V 3600mAh
เน้น

ไดรฟอร์ฉุกเฉิน LED 5W

,

แพ็คฉุกเฉิน 20-60Vdc

,

การทดสอบตัวเองผู้ขับรถฉุกเฉิน
ฝากข้อความ
รายละเอียดสินค้า
ชุดฉุกเฉิน 5W ระยะเวลา 3 ชั่วโมง 20-60VDC แบบไม่บำรุงรักษา พร้อมสวิตช์ทดสอบตัวเองและทดสอบด้วยตนเอง
ภาพรวมผลิตภัณฑ์

แหล่งจ่ายไฟฉุกเฉิน LED กำลังไฟคงที่พร้อมช่วงแรงดันไฟฟ้าขาออกที่กว้าง มีคุณสมบัติการสลับรีเลย์อินพุตและฟังก์ชันการป้องกันที่ครอบคลุม

คุณสมบัติหลัก
  • กำลังไฟขาออกคงที่พร้อมช่วงแรงดันไฟฟ้ากว้าง (20-60VDC)
  • เทคโนโลยีการสลับรีเลย์อินพุต
  • ฟังก์ชันการป้องกันหลายอย่าง: แบตเตอรี่ชาร์จเกิน, คายประจุเกิน, และการป้องกันไฟฟ้าลัดวงจรขาออก
  • สลับระหว่างโหมดทดสอบตัวเองและโหมดทดสอบด้วยตนเอง
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์การชาร์จ
พารามิเตอร์KE023-05AM180HE
แรงดันไฟฟ้าขาเข้าพิกัด220-240Vac 50Hz /60Hz
กระแสไฟฟ้าขาเข้าพิกัด0.06A สูงสุด @230Vac
กระแสไฟกระชากขาเข้า10A(twidth=100uS 50% Ipeak )@230Vac(สตาร์ทเย็นที่โหลดเต็ม)
ตัวประกอบกำลังไฟฟ้า≥0.5@230Vac
กำลังไฟฟ้าขาเข้า<4W
กระแสไฟชาร์จแบตเตอรี่ (สูงสุด)350mA
เวลาในการชาร์จแบตเตอรี่24 ชั่วโมง สูงสุด
พารามิเตอร์ฉุกเฉิน
พารามิเตอร์ข้อมูลจำเพาะ
โหมดการทำงานโหมดฉุกเฉิน
ประเภทโหลดLED
กำลังไฟฉุกเฉิน5W
เวลาฉุกเฉิน3 ชั่วโมง
กระแสไฟขาออกของโหลด250-80mA
แรงดันไฟฟ้าขาออกของโหลด20-60VDC
ข้อมูลจำเพาะของแบตเตอรี่
แบตเตอรี่ Li-ion6.4V 3600mAh (ความจุตรงตามเวลาฉุกเฉินที่ 25℃)
การรับประกันแบตเตอรี่5 ปี
ข้อกำหนดของไดรเวอร์
กระแสไฟกระชาก8A
กระแสไฟเข้า3A สูงสุด
กระแสไฟขาออก2A
สถานะไฟแสดงสถานะ LED
สถานะเหตุผลไฟแสดงสถานะการชาร์จ
แบตเตอรี่ชาร์จเต็มและพร้อมใช้งานการใช้งานประจำวันตามปกติสีเขียวทึบ
กำลังชาร์จแบตเตอรี่การชาร์จเริ่มต้น/การเติมแบตเตอรี่สีเขียวกระพริบ 1 วินาทีเปิด 1 วินาทีปิด
การทดสอบอัตโนมัติ 3 ชั่วโมง (ทุก 12 เดือน)การทดสอบตัวเองเป็นระยะสีเขียวกระพริบ 3 วินาทีเปิด 1 วินาทีปิด
การทดสอบอัตโนมัติ 5 นาที (ทุก 30 วัน)การทดสอบตัวเองเป็นระยะสีเขียวกระพริบ 3 วินาทีเปิด 3 วินาทีปิด
ข้อผิดพลาดในการทดสอบระยะเวลาล้มเหลวในการทดสอบประจำปี 3 ชั่วโมงสีแดงกระพริบ 0.5 วินาทีเปิด 0.5 วินาทีปิด
ข้อผิดพลาด LEDไม่ได้เสียบปลั๊กหรือเสียหาย/ผิดพลาดสีแดงกระพริบ 2 วินาทีเปิด - 2 วินาทีปิด
แบตเตอรี่ถูกตัดการเชื่อมต่อ/ผิดพลาดไม่ได้เสียบปลั๊กหรือเสียหาย/ผิดพลาดสีแดงทึบ
คุณสมบัติการป้องกัน
  • การป้องกันการชาร์จเกิน/การคายประจุลึกของแบตเตอรี่: ใช่
  • การป้องกันแรงดันไฟฟ้าเกินขาออก: ใช่
  • การป้องกันการโอเวอร์โหลดขาออก: ใช่
  • การป้องกันไฟฟ้าลัดวงจรขาออก: ใช่
สภาพแวดล้อมการทำงาน
อุณหภูมิ/ความชื้นในการทำงาน0℃…+50℃ ความชื้น; 20%-75%(ไม่มีการควบแน่น)
อุณหภูมิ/ความชื้นในการจัดเก็บ-5℃-35℃
อุณหภูมิสูงสุดของเคส (Tc)75℃
การปฏิบัติตามข้อกำหนดด้านความปลอดภัยและ EMC
แรงดันไฟฟ้าทนได้3000Vac 5mA 60s (อินพุต "L N" - เอาต์พุต "SEC+ SEC-")
มาตรฐานความปลอดภัยEN61347-1, 60598-2-22, 61347-2-7, 62034
มาตรฐาน EMCEN55015, EN61000-3-2, EN61000-3-3
มาตรฐานแบตเตอรี่UN38.3
การคุ้มครองสิ่งแวดล้อมสอดคล้องกับ RoHS
การรับรองCE
ข้อมูลจำเพาะทางกายภาพ
ข้อมูลจำเพาะของขั้วต่ออินพุต/เอาต์พุตขั้วต่อแบบกด, เส้นผ่านศูนย์กลางของสายไฟ: 0.5-0.75mm²
ระดับ IPIP20
ประเภทของการป้องกันคลาส 2
ประเภทการติดตั้งการติดตั้งแบบฝัง
ขนาดการติดตั้ง146×30×22.5mm
น้ำหนัก: แหล่งจ่ายไฟฉุกเฉิน80±5g
อายุการใช้งาน5 ปี @Ta

พารามิเตอร์ทั้งหมดได้รับการทดสอบที่แรงดันไฟฟ้าขาเข้า 230VAC, อุณหภูมิแวดล้อม 25℃ เว้นแต่จะระบุไว้เป็นอย่างอื่น

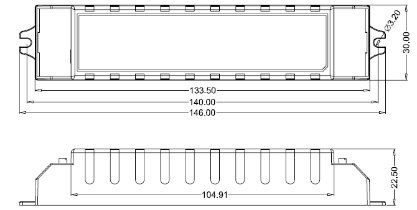

ขนาดผลิตภัณฑ์
Product dimensions diagram showing 146×30×22.5mm measurements
ขนาดแบตเตอรี่
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 1
รูปที่ A
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 2
รูปที่ B
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 3
รูปที่ C
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 4
รูปที่ D
แผนผังการเดินสายไฟ
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 5
รูปที่ A
การเดินสายไฟแบบอื่น
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 6
รูปที่ B
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 7
รูปที่ C
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 8
รูปที่ D
การเลือกโหมดทดสอบ
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 9
การเตรียมสายไฟ
5W เวลาใช้งาน 3 ชั่วโมง 20-60Vdc แพ็คฉุกเฉินที่ไม่ต้องบํารุงรักษา พร้อมการทดสอบด้วยตนเองและการทดสอบด้วยมือ 10
  • ประเภทสายไฟแบบแข็งหรือแบบตีเกลียว: 0.5 - 0.75mm²
  • ในการเข้าถึงหรือถอดสายไฟออกจากขั้วต่อ ให้ใช้ไขควงดันปุ่มลง
คำแนะนำการใช้งานการทดสอบด้วยตนเอง
  1. ก่อนการติดตั้ง ตั้งค่า Pin short: Manual Test
  2. ต่อสายไฟตามแผนผังการเดินสายไฟ
  3. L, N เปิดเครื่อง, เปิด S1 จากนั้นหลอดไฟโหลดจะเปิดขึ้น ไฟแสดงสถานะไดรเวอร์ฉุกเฉินจะเปลี่ยนเป็นสีเขียว แหล่งจ่ายไฟฉุกเฉินจะชาร์จตามปกติ ปิดสวิตช์ S1 และหลอดไฟโหลดจะดับลง
  4. การจำลองเหตุฉุกเฉิน: เปิดสวิตช์ หลอดไฟโหลดจะเปิดขึ้น กดสวิตช์ (TEST SWITCH) จากนั้นเปลี่ยนเป็นโหมดฉุกเฉิน ไฟแสดงสถานะของไดรเวอร์ฉุกเฉินจะดับลง ปล่อยสวิตช์ (TEST SWITCH) จากนั้นหลอดไฟจะได้รับพลังงานจากไดรเวอร์ LED และไฟแสดงสถานะจะเปิดขึ้น
คำแนะนำการใช้งานการทดสอบอัตโนมัติ
  1. ก่อนการติดตั้ง ตั้งค่า Pin open: Automatic Test
  2. ต่อสายไฟตามแผนผังการเดินสายไฟ
  3. L, N เปิดเครื่อง เริ่มนาฬิกา และทำการทดสอบตัวเองเป็นระยะ เพื่อเปลี่ยนแบตเตอรี่ ให้ปิดแหล่งจ่ายไฟและตั้งเวลาใหม่
ข้อสังเกตการใช้งานแบตเตอรี่
  • ควรชาร์จและคายประจุแบตเตอรี่ทุกครึ่งปีในสภาวะการใช้งานปกติ
  • ห้ามเชื่อมต่อกับวงจรเมื่อไม่ได้ใช้งานแบตเตอรี่ เพื่อป้องกันการคายประจุเกินของแบตเตอรี่เนื่องจากการใช้พลังงานเองของแผงวงจร
  • โปรดเก็บแบตเตอรี่ให้ห่างจากแหล่งความร้อนเมื่อทำการติดตั้งและใช้งาน และอนุญาตให้ใช้งานได้เฉพาะในช่วงอุณหภูมิการทำงานที่กำหนดเท่านั้น
  • ควรเก็บแบตเตอรี่ไว้ในสภาพแวดล้อมที่เย็นและแห้ง
  • หลังจากเก็บไว้นาน แบตเตอรี่จะถูกวนรอบทุก 12 เดือนตามที่กำหนด
  • ไฟ AC ดับลง และนาฬิกาทำงานเป็นเวลา 7 วัน เปิดเครื่องและตั้งเวลาใหม่ หากต้องการเปลี่ยนแบตเตอรี่ ให้ปิดแหล่งจ่ายไฟและตั้งเวลาใหม่
