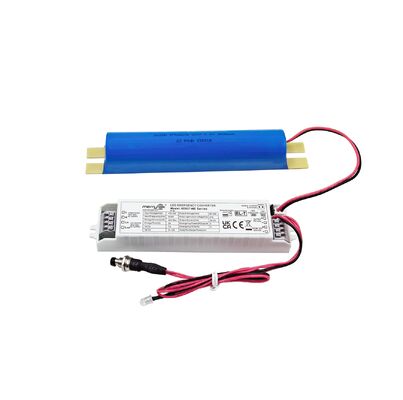

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
สถานที่กำเนิด จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE, UKCA, UN38.3, MSDS
หมายเลขรุ่น KE027-05AM180HE
จำนวนสั่งซื้อขั้นต่ำ 100
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ บรรจุในถุงฟองก่อนแล้วเสริมด้วยกล่องสำหรับบรรจุด้านนอก
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน T/T หรือ Western Union
สามารถในการผลิต 10,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
แรงดันไฟฟ้าอินพุตที่กำหนด 220-240Vac 50Hz /60Hz กำลังฉุกเฉิน 5W (สามารถปรับแต่งได้)
เวลาฉุกเฉิน 180 นาที (สามารถปรับเปลี่ยนได้) การรับประกัน 5 ปี
ความดันการออกของภาระ 80-200Vdc อุณหภูมิในการทำงาน 0 ℃ ~ 50 ℃
ระดับ IP IP20 ประเภทแบตเตอรี่ LIFEPO4 6.4V 3600mAh
ฝากข้อความ
รายละเอียดสินค้า

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลา 3 ชั่วโมงและปุ่มทดสอบด้วยตนเองสำหรับการรับประกัน 5 ปี





1. คำอธิบาย



1) แหล่งจ่ายไฟฉุกเฉิน LED ที่มีกำลังไฟคงที่พร้อมช่วงแรงดันไฟฟ้าขาออกที่กว้าง
2) การสลับรีเลย์อินพุต
3) แบตเตอรี่ LifePO4 ที่มีความปลอดภัยสูง ประสิทธิภาพสูง อายุการใช้งานยาวนาน
4) พร้อมการจัดการแบตเตอรี่

5) การทดสอบด้วยตนเองและการเลือกการทดสอบอัตโนมัติ





2. พารามิเตอร์

ส่วนการชาร์จ

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

แรงดันไฟฟ้าขาเข้าพิกัด

220-240Vac  50Hz/60Hz

กระแสไฟฟ้าขาเข้าพิกัด

0.06A สูงสุด @230Vac

กระแสไฟกระชากเข้า

10A(Twidth=100us 50% Ipeak )@230Vac(เริ่มเย็นที่โหลดเต็ม)

ตัวประกอบกำลังไฟฟ้า

≥0.5@230Vac

กำลังไฟฟ้าเข้า

<4W@230Vac

กระแสไฟชาร์จแบตเตอรี่

250mA

250mA

350mA

350mA

เวลาในการชาร์จแบตเตอรี่

24 ชั่วโมง สูงสุด

ส่วนฉุกเฉิน

โหมดการทำงาน

โหมดฉุกเฉิน

ประเภทโหลด

LED

กำลังไฟฉุกเฉิน

2W

2.5W

4W

5W

เวลาฉุกเฉิน

3 ชั่วโมง

กระแสไฟขาออกของโหลด

25-10mA

31-12mA

50-20mA

65-25mA

แรงดันไฟฟ้าขาออกของโหลด

80-200Vdc

แบตเตอรี่

LifePO4 (ความจุของแบตเตอรี่ตรงตามเวลาฉุกเฉินที่ 25℃)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

การรับประกันแบตเตอรี่

การรับประกัน 5 ปี @5~60℃

ข้อกำหนดไดรเวอร์ข้อยกเว้น

กระแสไฟกระชาก

8A

กระแสไฟเข้า

3A สูงสุด

กระแสไฟขาออก

2A สูงสุด

ไฟ LED แสดงสถานะ
(การทดสอบด้วยตนเอง)

กำลังชาร์จ

ไฟสีเขียว

ข้อผิดพลาด

ไฟสีเขียวดับ

การทดสอบฟังก์ชันฉุกเฉิน

การทดสอบด้วยตนเอง

ค่าเริ่มต้น

การทดสอบอัตโนมัติ

ตั้งค่าได้

การทดสอบอัตโนมัติ

ข้อผิดพลาด/การทดสอบ/สถานะ

เหตุผล

สถานะตัวบ่งชี้การชาร์จ

แบตเตอรี่ชาร์จเต็มและใช้งานได้

การใช้งานประจำวันตามมาตรฐาน




สีเขียวทึบ

การชาร์จแบตเตอรี่

การชาร์จเริ่มต้น/การเติมแบตเตอรี่





ไฟเขียวกระพริบ 1 วินาทีเปิด 1 วินาทีปิด

การทดสอบอัตโนมัติ 3 ชั่วโมง (ทุก 12 เดือน)

การทดสอบตัวเองเป็นระยะ





ไฟเขียวกระพริบ 3 วินาทีเปิด 1 วินาทีปิด

การทดสอบอัตโนมัติ 5 นาที (ทุก 30 วัน)

การทดสอบตัวเองเป็นระยะ





ไฟเขียวกระพริบ 3 วินาทีเปิด 3 วินาทีปิด

ข้อผิดพลาดในการทดสอบระยะเวลา

การทดสอบอัตโนมัติล้มเหลว





ไฟสีแดงกระพริบ 0.5 วินาทีเปิด 0.5 วินาทีปิด

ข้อผิดพลาด LED

ไม่ได้เสียบปลั๊กหรือเสียหาย/ผิดพลาด








ไฟสีแดงกระพริบ 2 วินาทีเปิด – 2 วินาทีปิด

แบตเตอรี่ถูกตัดการเชื่อมต่อ/ผิดพลาด

ไม่ได้เสียบปลั๊กหรือเสียหาย/ผิดพลาด




สีแดงทึบ

การป้องกันฉุกเฉิน

การป้องกันการชาร์จไฟเกิน/การคายประจุแบตเตอรี่ลึก

ใช่

การป้องกันแรงดันไฟฟ้าเกินขาออก

ใช่

การป้องกันการโอเวอร์โหลดขาออก

ใช่

การป้องกันไฟฟ้าลัดวงจรขาออก

ใช่

การใช้งาน

สภาพแวดล้อม

อุณหภูมิ/ความชื้นในการทำงาน

0℃…+50℃,ความชื้น:20%-75%(ไม่มีการควบแน่น)

อุณหภูมิ/ความชื้นในการจัดเก็บ

-5℃-35℃

เคส Max. Temp(Tc)

75℃

ความปลอดภัย

& EMC



แรงดันไฟฟ้าทนได้

3000Vac 5mA 60s (อินพุต “L N” – เอาต์พุต “SEC+ SEC-)

มาตรฐานความปลอดภัย

EN61347-1, 60598-2-22, 61347-2-7, 62034

มาตรฐาน EMC

EN55015, EN61000-3-2, EN61000-3-3

มาตรฐานแบตเตอรี่

UN38.3

ข้อกำหนดการคุ้มครองสิ่งแวดล้อม

สอดคล้องกับ RoHS

การรับรอง

CE

อื่นๆ

อินพุต/เอาต์พุต(ขั้วต่อ/การเดินสายไฟ) ข้อมูลจำเพาะ

กดขั้วต่อ, สายไฟ เส้นผ่านศูนย์กลาง: 0.5- 0.75 mm2

ระดับ IP

IP20

ประเภทการป้องกัน

คลาส 2

ประเภทการติดตั้ง

การติดตั้งแบบฝัง

ขนาดการติดตั้ง

146*30*22.5mm

ข้อกำหนดบรรจุภัณฑ์

กล่องสีขาว+คู่มือการใช้งาน+แผ่นกั้น+กล่องด้านนอก(K=A)

น้ำหนัก

75g (ไดรเวอร์)

อายุการใช้งาน

5 ปี @Ta

หมายเหตุ:

พารามิเตอร์ทั้งหมดได้รับการทดสอบที่แรงดันไฟฟ้าขาเข้า 230VAC, อุณหภูมิแวดล้อม 25℃ เว้นแต่จะระบุไว้เป็นอย่างอื่น

3. ขนาด (หน่วย: มม.)

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี 0

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี 1

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี 2

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี 3





4. แผนผังการเดินสายไฟ



ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี 4

หรือ

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี 5

5. สวิตช์ทดสอบด้วยตนเองและ Autotest

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี 6

6. การเตรียมสายไฟ

ชุดฉุกเฉิน LED 5W พร้อมระยะเวลาใช้งาน 3 ชั่วโมง และปุ่มทดสอบด้วยตนเอง รับประกัน 5 ปี 7

  • ประเภทสายไฟแบบแข็งหรือแบบตีเกลียว: 0.5 -0.75 mm2
  • ในการเข้าถึงหรือถอดสายไฟออกจากขั้วต่อ ให้ใช้ไขควงดันปุ่มลง



7. คำแนะนำการทดสอบด้วยตนเองและการใช้งาน

1) ก่อนการติดตั้ง ตั้งค่า Pin short: การทดสอบด้วยตนเอง

2) ต่อสายไฟตามแผนผังการเดินสายไฟ

3) L, N เปิดเครื่อง เปิดสวิตช์ S1 จากนั้นหลอดไฟโหลดจะเปิดขึ้น ไฟแสดงสถานะไดรเวอร์ฉุกเฉินจะเปลี่ยนเป็นสีเขียว แหล่งจ่ายไฟฉุกเฉินจะชาร์จตามปกติ ปิดสวิตช์ S1 และหลอดไฟโหลดจะดับลง

4) การจำลองเหตุฉุกเฉิน: เปิดสวิตช์ หลอดไฟโหลดจะเปิดขึ้น กดสวิตช์ (สวิตช์ทดสอบ) จากนั้นเปลี่ยนเป็นโหมดฉุกเฉิน ไฟแสดงสถานะของไดรเวอร์ฉุกเฉินจะดับลง ปล่อยสวิตช์ (สวิตช์ทดสอบ) จากนั้นหลอดไฟจะได้รับพลังงานจากไดรเวอร์ LED และไฟแสดงสถานะจะเปิดขึ้น



8. การทดสอบอัตโนมัติ & คำแนะนำการใช้งาน

1) ก่อนการติดตั้ง ตั้งค่าพินเปิดสำหรับการทดสอบอัตโนมัติ

2) ต่อสายไฟตามแผนผังการเดินสายไฟ

3) L, N เปิดเครื่อง เริ่มนาฬิกา และทำการทดสอบตัวเองเป็นระยะ เพื่อเปลี่ยนแบตเตอรี่ ให้ปิดแหล่งจ่ายไฟและตั้งเวลาใหม่



9. ประกาศการใช้งานแบตเตอรี่

1) ควรชาร์จและคายประจุแบตเตอรี่ทุกครึ่งปีในสภาวะการใช้งานปกติ

2) ห้ามเชื่อมต่อกับวงจรเมื่อไม่ได้ใช้แบตเตอรี่ เพื่อป้องกันการคายประจุแบตเตอรี่มากเกินไปเนื่องจากการใช้พลังงานเองของแผงวงจร

3) โปรดเก็บแบตเตอรี่ให้ห่างจากแหล่งความร้อนเมื่อทำการติดตั้งและใช้งาน และอนุญาตให้ใช้งานได้ในช่วงอุณหภูมิการทำงานที่แน่นอนเท่านั้น

4) ควรเก็บแบตเตอรี่ไว้ในสภาพแวดล้อมที่เย็นและแห้ง

5) หลังจากเก็บไว้นาน แบตเตอรี่จะถูกวนซ้ำทุก 12 เดือนตามต้องการ

6) ไฟ AC ดับลง และนาฬิกาใช้เวลา 7 วัน เปิดเครื่องและตั้งเวลาใหม่ เพื่อเปลี่ยนแบตเตอรี่ ให้ปิดแหล่งจ่ายไฟและตั้งเวลาใหม่
