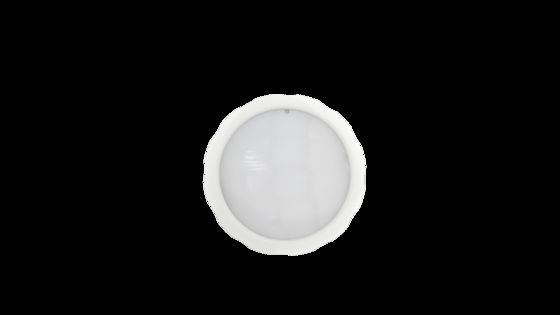

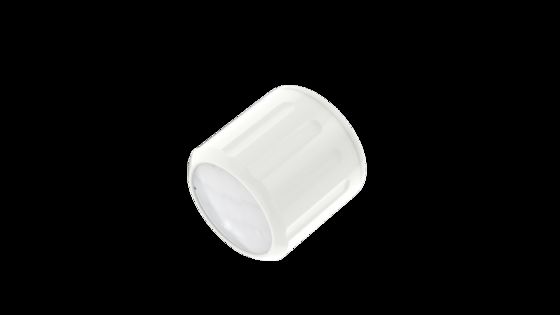

เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR ขนาดเล็กสำหรับ Highbay, ความสูงติดตั้งสูงสุด 12 เมตร, มีรีโมทคอนโทรล MC079D IR DI

  • Mini PIR Motion Sensor For Highbay, 12m Max mounting height, Remote Control Available MC079D IR DI
  • Mini PIR Motion Sensor For Highbay, 12m Max mounting height, Remote Control Available MC079D IR DI
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE UL-60730-1
หมายเลขรุ่น MC079D อินฟาเรด DI
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดาน+กล่อง(K=A)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 12 ± 1VDC สัญญาณเอาท์พุต สัญญาณลดแสง 0 -10VDC
โหมดการตรวจจับ การตรวจพบ PIR ระยะการตรวจจับ (รัศมี) 2-4m (ภายใน, ความรู้สึก 100%, ไม่มีแสงแดดตรงต่อเซ็นเซอร์)
ความสูงในการติดตั้ง แบบ 10m (สูงสุด 12m) อุณหภูมิในการทำงาน 0~35℃
ระดับ IP IP65 ตลอดชีวิต การรับประกัน 3 ปี
เน้น

เครื่องตรวจจับการเคลื่อนไหว PIR ขนาดเล็กพร้อมรีโมท

,

เครื่องตรวจจับ PIR ระยะ 12 เมตร

,

เครื่องควบคุมระยะไกลเครื่องตรวจจับการเคลื่อนไหว PIR
ฝากข้อความ
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR ขนาดเล็กสำหรับ Highbay, ความสูงในการติดตั้งสูงสุด 12 เมตร, มีรีโมทคอนโทรล
คุณสมบัติผลิตภัณฑ์
  • ช่องเสียบหูฟัง
  • ความสูงในการติดตั้งสูงสุด 12 เมตร เหมาะสำหรับคลังสินค้าส่วนใหญ่
  • เครื่องตรวจจับความเคลื่อนไหว PIR ขนาดเล็กสำหรับไฟ High Bay
  • การออกแบบ IP65
  • สามารถปรับพารามิเตอร์เซ็นเซอร์ได้ด้วยรีโมท
  • เซ็นเซอร์ PIR ติดตั้งสูง
พารามิเตอร์
อินพุต
แรงดันไฟฟ้าที่กำหนด 12±1VDC
แรงดันไฟฟ้าขณะทำงาน 12V DC
แรงดันไฟฟ้ากระเพื่อม <100mVp-p
เอาต์พุต
สัญญาณเอาต์พุต สัญญาณหรี่ไฟ 0-10VDC
พารามิเตอร์เซ็นเซอร์
โหมดตรวจจับ การตรวจจับ PIR
ลำดับความสำคัญของแสงกลางวัน เปิดสวิตช์ | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux
ปิดสวิตช์ | 150Lux | 200Lux | 300Lux
ระดับการหรี่ไฟ 10%, 20%, 30%, 50%
ระยะตรวจจับ (รัศมี) 2-4 เมตร (ภายในอาคาร, ความไว 100%, ไม่มีแสงแดดส่องตรงไปยังเซ็นเซอร์)
ความสูงในการติดตั้ง ทั่วไป 10 เมตร (สูงสุด 12 เมตร)
สภาพแวดล้อม
อุณหภูมิขณะทำงาน 0~35°C
อุณหภูมิในการจัดเก็บ -20°C~+80°C ความชื้น: 10%-95% (ไม่ควบแน่น)
มาตรฐานการรับรอง
ได้รับการรับรอง UL 8750 (กำลังดำเนินการ)
ข้อกำหนดด้านสิ่งแวดล้อม เป็นไปตามข้อกำหนด RoHS 2.0, Reach
ระดับ IP IP65
อื่นๆ
การเดินสาย ช่องเสียบหูฟัง
ข้อกำหนดการติดตั้ง ติดตั้งที่ตรงกลางหรือด้านข้างของ Highbay
ข้อกำหนดบรรจุภัณฑ์ แผ่นกั้น + กล่อง (K=A)
น้ำหนักสุทธิ 80 กรัม
อายุการใช้งาน รับประกัน 3 ปี @Ta
คำอธิบายฟังก์ชัน
ฟังก์ชัน การตั้งค่า
ฟังก์ชันเปิด-ปิด ตั้งค่าช่วงสแตนด์บายเป็น "0 วินาที"
การหรี่ไฟ 2 ขั้นตอน ตั้งค่าช่วงสแตนด์บายเป็น "+∞"
การหรี่ไฟ 3 ขั้นตอน ตั้งค่าช่วงสแตนด์บายเป็น "10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที"
ลำดับความสำคัญของแสงกลางวัน กดปุ่ม DH Mode และตั้งค่าเซ็นเซอร์วัดแสงเป็น "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"
การจัดการแสงกลางวัน N/A
ข้อมูลผลิตภัณฑ์
ขนาด (หน่วย: มม.)
Mini PIR Motion Sensor dimensions diagram
ฟังก์ชัน
Mini PIR Motion Sensor function diagram
การเดินสาย
Mini PIR Motion Sensor wiring diagram
MC079D IR DI
คำแนะนำการติดตั้ง
Mini PIR Motion Sensor installation instruction diagram
ระยะตรวจจับ
Mini PIR Motion Sensor detection range diagram
รีโมท
MH12
MH12 remote control for Mini PIR Motion Sensor
MH10
MH10 remote control for Mini PIR Motion Sensor
การเริ่มต้นระบบ

หลังจากเปิดเครื่อง เซ็นเซอร์จะอุ่นเครื่อง 45-60 วินาที จากนั้นจึงเริ่มทำงาน

การตั้งค่าเริ่มต้น

ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน, ช่วงสแตนด์บาย: 0 วินาที

ประกาศการใช้งาน
  • เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย และเปลี่ยนพารามิเตอร์
  • เซ็นเซอร์ PIR ไม่สามารถทะลุผ่านวัสดุใดๆ ได้ โปรดตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างเซ็นเซอร์กับบุคคล/วัตถุที่เคลื่อนไหว
  • เซ็นเซอร์อาจตรวจจับบุคคลได้ยากหากสวมเสื้อผ้าหนาในฤดูหนาว
  • สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ
  • เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น แสงแดดภายนอกอาจส่งผลต่อการตรวจจับของเซ็นเซอร์
  • เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
  • ประสิทธิภาพการหรี่ไฟอาจแตกต่างกันเมื่อทำงานร่วมกับไดรเวอร์ 0-10V ที่แตกต่างกัน
  • เกณฑ์แสงกลางวันวัดในสภาพแวดล้อมที่มีแดดโดยไม่มีเงาและการสะท้อนแสงโดยรอบ ระดับแสงโดยรอบอาจแตกต่างกันไปในสภาพแวดล้อม สภาพอากาศ สภาพภูมิอากาศ เวลาของวัน และฤดูกาลที่แตกต่างกัน
  • ระยะการตรวจจับเกี่ยวข้องกับความสูงของบุคคล ความสูงในการติดตั้ง มุมการติดตั้ง สภาพแวดล้อมการทำงาน และอื่นๆ
  • พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบสูง 165 ซม. ในสภาพแวดล้อมภายในอาคารแบบเปิด
  • ผลิตภัณฑ์นี้ต้องใช้กับแหล่งจ่ายไฟ DC ที่มีแรงดันไฟฟ้าคงที่ ซึ่งแรงดันไฟฟ้าอินพุตมีความเสถียรและปัจจัยการกระเพื่อมต่ำ (ปัจจัยการกระเพื่อมต่ำกว่า 100mV; กระแสโหลดมากกว่า 25mA)
  • เมื่อติดตั้งในสภาพแวดล้อมใหม่ โปรดติดตั้งและทดสอบผลิตภัณฑ์อย่างน้อย 5 ชิ้นก่อนการติดตั้งจำนวนมาก
