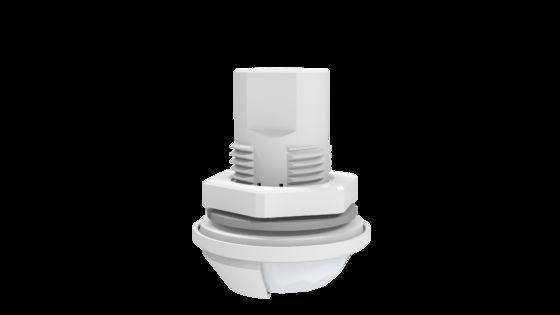

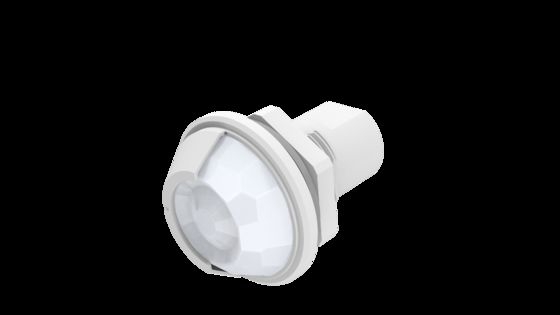

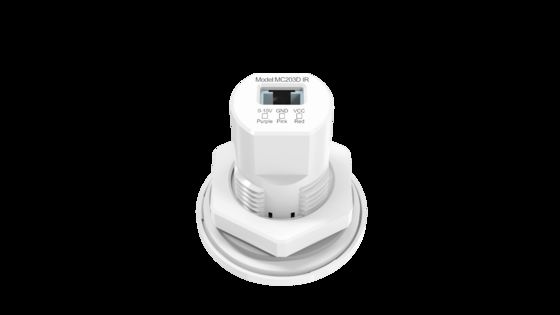

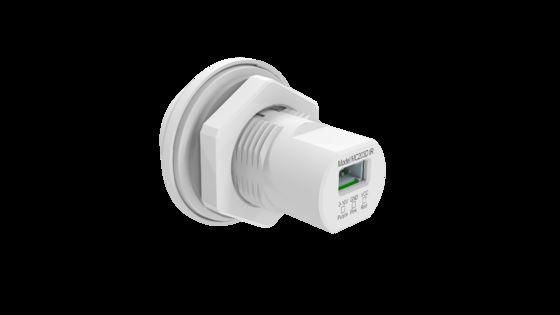

เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR แบบหรี่แสงได้ 12Vdc สำหรับไฟ Tri-proof, อินเทอร์เฟซ Zhaga Book20, เหมาะสำหรับที่จอดรถ MC203D IR/1

  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น MC203D IR 1/ MC203D IR
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดาน+กล่อง(K=A)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 12 ± 1VDC งานปัจจุบัน <15mA
สัญญาณเอาท์พุต 5V PWM Dimming/ 0-10V หรี่ลง ความสูงในการติดตั้ง 3M ทั่วไป (สูงสุด 4.5m)
อุณหภูมิในการทำงาน -20 ℃ -55 ℃ ใบรับรอง ซีอี
ตลอดชีวิต การรับประกัน 5 ปี @TA (ในร่ม) โหมดการตรวจจับ การตรวจพบ PIR
เน้น

12Vdc dimmable PIR motion sensor

,

Zhaga Book20 PIR sensor

,

parking garage motion sensor
ฝากข้อความ
รายละเอียดสินค้า
12Vdc เครื่องตรวจจับการเคลื่อนไหว PIR ที่สามารถลดความสว่างได้ สําหรับแสงสามหลัก อินเตอร์เฟซ Zhaga Book20
ลักษณะสินค้า
  • อินเตอร์เฟซ Zhaga20
  • 4ความสูงในการติดตั้งสูงสุด 0.5 เมตร เหมาะสําหรับโรงจอดรถ
  • เครื่องตรวจจับการเคลื่อนไหว PIR สําหรับแสงที่กันแสงสามแสง
  • การออกแบบ IP65
  • ปริมาตรของเซ็นเซอร์สามารถปรับโดยรีโมท
ปริมาตรเทคนิค
หน่วยงาน
ความดันเฉพาะ 12±1VDC
กระแสการทํางาน < 15mA
ความดันกระแส < 100mVp-p
ผลิต
สัญญาณออก MC203D IR 1
สัญญาณปรับความหนา PWM 5V สัญญาณความดับ 0-10V
ปริมาตรของเซ็นเซอร์
รูปแบบการตรวจสอบ การตรวจพบ PIR
พื้นที่ตรวจสอบ 100% /75%/50%/25%
รอเวลา 5s/30s/1min/3min/5min/10min/20min/30min
ระยะเวลารอคอย 0s/10s/1min/3min/5min/10min/30min/+∞
เซ็นเซอร์แสงกลางวัน
ขั้นต่ําแสงกลางวัน: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((ปิด) (สถานะการกระจายในสภาพแวดล้อม)
ความสําคัญของแสงแดด: เปิด
5Lux: 55-105Lux
15 ลักซ์: 65-115 ลักซ์
30 ลักซ์: 80-130 ลักซ์
50 ลักซ์: 100-150 ลักซ์
100 ลักซ์: 150-250 ลักซ์
150 ลักซ์: 200-300 ลักซ์
ระดับความมืด 10% ((1.4-1.6V) 20% ((1.9-2.1V) 30% ((2.9-3.1V) 50% (4.9-5.1V)
ระยะการตรวจจับ (รัศมี) 2-4m (ภายใน, ความรู้สึก 100%, ไม่มีแสงแดดตรงต่อเซ็นเซอร์; อุณหภูมิ 25°C)
ความสูงของการติดตั้ง แบบ 3m (สูงสุด 4.5m)
สิ่งแวดล้อม
อุณหภูมิการทํางาน ((Ta) -20°C-55°C
อุณหภูมิการเก็บรักษา -40°C~+80°C ความชื้น: ≤85% (ไม่หมัก)
มาตรฐานการรับรอง
รับรอง CE
ความต้องการด้านสิ่งแวดล้อม สอดคล้องกับ RoHS 2.0, ความต้องการความกว้าง
การจัดอันดับ IP IP65
รายละเอียดอื่น ๆ
สายไฟ สาย 3 PIN 378±8mm
ความต้องการในการติดตั้ง ติดตั้งกลางหรือด้านของ highbay
ความต้องการในการบรรจุ กระดาษกระดาษ + กระดาษกล่อง ((K=A)
น้ําหนักสะสม 10 ± 3 กรัม
ระยะชีวิต การรับประกัน 5 ปี @Ta (ภายใน)

เมื่ออุณหภูมิแวดล้อมเข้าใกล้ช่วงอุณหภูมิของร่างกายมนุษย์ (36 °C ~ 37 °C / 96.8 ~ 98.6 °F) การตรวจจับการเคลื่อนไหว PIR จะอ่อนแอหรือไม่ตอบสนองอย่างสําคัญ

เมื่ออุณหภูมิแวดล้อมหรืออุณหภูมิตู้ LED มากกว่า 55 ° C / 131 ° F, การกระตุ้นเท็จอาจเกิดขึ้น, กรุณาพยายามลดความรู้สึกการตรวจสอบเพื่อปรับปรุง.เซ็นเซอร์ PIR ไม่ควรเหมาะสําหรับการใช้ในพื้นที่.

คําอธิบายฟังก์ชัน
ฟังก์ชัน ON-OFF ระยะเวลารอตั้งเป็น "0s"
การด dimming 2 ขั้นตอน ระยะเวลารอตั้งเป็น "+∞"
การด dimming 3 ขั้นตอน ระยะเวลารอตั้งเป็น "10s/1min/3min/5min/10min/30min"
ความสําคัญของแสงกลางวัน กดรีโมท DH Mode และเซ็นเซอร์แสงแดด ให้ตั้งค่าเป็น "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"
การเก็บเกี่ยวกลางวัน ไม่มี
ข้อมูลสินค้า
  • ขนาด (หน่วย: mm)
Product dimension diagram
  • สายไฟ
Product wiring diagram
ระยะการตรวจจับ
Detection range diagram
การควบคุมทางไกล
Remote control image
การเริ่มต้น

หลังจากเปิดพลังงาน เซ็นเซอร์จะอุ่น 45-60s แล้วเริ่มทํางาน

การตั้งค่าโดยกําหนด

ความรู้สึก: 100%, เวลารอ: 5s, เซ็นเซอร์แสงกลางวัน: ปิด, ระยะรอ: 0s, ระดับรอ: 10%

ประกาศขอ
  • เซนเซอร์ควรถูกติดตั้งโดยช่างไฟฟ้ามืออาชีพ กรุณาปิดพลังงานก่อนการติดตั้ง
  • เซนเซอร์ PIR ไม่สามารถเจาะเข้าไปในวัสดุใด ๆ ได้โปรดให้แน่ใจว่าไม่มีอุปสรรคระหว่างเซนเซอร์และคน / วัตถุเคลื่อนไหว
  • เซนเซอร์อาจยากที่จะตรวจจับผู้คน หากใส่เสื้อผ้าหนาในฤดูหนาวหนาว
  • สัญญาณความร้อนจะถือว่าเป็นสัญญาณเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการเผชิญหน้าเซ็นเซอร์กับเครื่องปรับอากาศหรือแหล่งความร้อนอื่น ๆ
  • เซนเซอร์สําหรับใช้ในภายในเท่านั้น แสงแดดภายนอกอาจส่งผลกระทบต่อการตรวจจับของเซนเซอร์
  • เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคําแนะนํานี้อาจถูกเปลี่ยนโดยไม่ต้องแจ้งล่วงหน้า
  • ผลงานการดับอาจแตกต่างกันเมื่อทํางานกับไดรเวอร์ 0-10V ที่แตกต่างกัน
  • ขั้นต่ําแสงกลางวันจะวัดในสภาพแวดล้อมที่มีแดด ไม่มีเงาและแสงแวดล้อมที่สะท้อนกระจายเวลาของวันและฤดู.
  • ระยะทางการตรวจจับเกี่ยวข้องกับความสูงของคน, ความสูงการติดตั้ง, มุมการติดตั้ง, อุณหภูมิสภาพแวดล้อมการทํางานและอื่น ๆ

ผลิตภัณฑ์นี้ต้องใช้กับไฟฟ้า DC ที่มีความตึงเครียดคงที่ซึ่งความตึงเครียดเข้าคงที่และปัจจัย ripple ต่ํา ((ปัจจัย ripple ต่ํากว่า 100mV; กระแสภาระภาระมากกว่า 25mA)

เมื่อติดตั้งในสภาพแวดล้อมใหม่, กรุณาติดตั้งและทดสอบสินค้าอย่างน้อย 5pcs ก่อนการติดตั้งจํานวนมาก

เครื่องตรวจจับ PIR หมายเหตุสําคัญ

PIR เป็นเซ็นเซอร์ไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

  • การตรวจจับแหล่งความร้อนอื่นจากร่างกายมนุษย์
  • อุณหภูมิของแหล่งความร้อนไม่เปลี่ยนแปลงหรือแหล่งความร้อนไม่เคลื่อนย้าย
  • ปัจจัยสิ่งแวดล้อมอื่น ๆ ที่เกี่ยวข้องและผลกระทบของการละเมิดหลักการการใช้ PIR
สถานการณ์ที่อาจทําให้เกิดเหตุผิด
  1. เมื่อสัตว์เล็ก ๆ เข้าสู่ช่วงการตรวจจับ
  2. เมื่อรังสีอินฟราเรดไกลจากแสงอาทิตย์ ไฟหน้ารถยนต์ โคมไฟประดับ ฯลฯ ถูกเผชิญกับเซ็นเซอร์โดยตรง
  3. เมื่ออุณหภูมิในช่วงการตรวจสอบเปลี่ยนแปลงอย่างมากเนื่องจากอากาศอบอุ่น, อากาศเย็นจากอุปกรณ์เรือนกระจกเย็น, คันน้ําจากเครื่องปรับความชื้น, ฯลฯ
สถานการณ์ที่อาจไม่ทําให้เกิด
  1. เมื่อมีสาร เช่น กระจกและอะคริลิคที่บล็อกการส่งรังสีอินฟราเรดไกลระหว่างเซ็นเซอร์และวัตถุการตรวจจับ
  2. แหล่งความร้อนในช่วงการตรวจจับแทบจะไม่เคลื่อนไหวหรือเคลื่อนไหวด้วยความเร็วสูง
