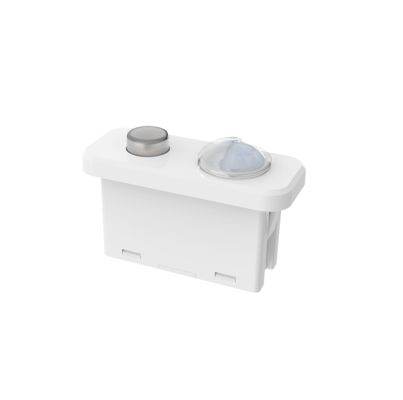

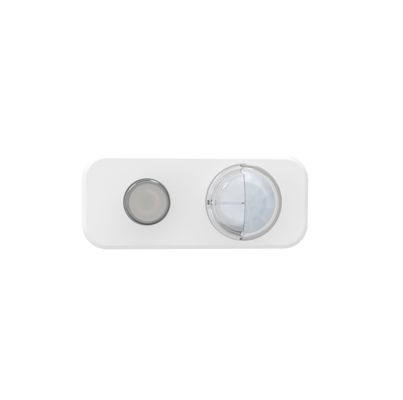

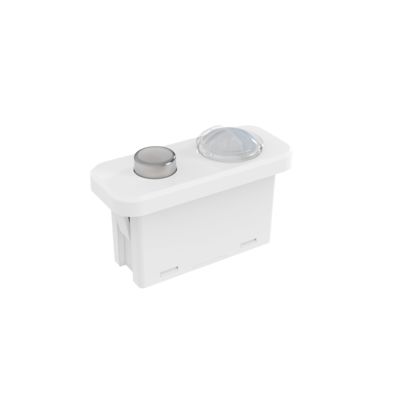

เครื่องตรวจจับการเคลื่อนไหว PIR 12Vdc พร้อมการหมับ PWM สําหรับแสงแผ่นแสง, งานความสําคัญของแสงกลางวัน MC182D IR 1
| สถานที่กำเนิด | เชียงใหม่, จีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | MC182D IR 1 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | กระดาน+กล่อง(K=A) |
| เวลาการส่งมอบ | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 10,000 ชิ้น / เดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าที่ใช้งาน | 12 ± 1VDC | การดำเนินงานในปัจจุบัน | 25 ± 5ma |
|---|---|---|---|
| สัญญาณเอาท์พุต | PWM หรี่ลง | ความสูงในการติดตั้ง | 3M (สูงสุด 4m) |
| อุณหภูมิในการทำงาน | -20°C~+55°C | ใบรับรอง | ซีอี |
| ตลอดชีวิต | 3 ปีรับประกัน @TA (ในร่ม) | ||
| เน้น | เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR สำหรับไฟแผง,เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR PWM Dimming,เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR 12Vdc |
||
รายละเอียดสินค้า
[คุณสมบัติผลิตภัณฑ์]
- อินเทอร์เฟซมาตรฐานสากล Zhaga BooK20(R44 X17；R60 X22)
- ความสูงในการติดตั้งสูงสุด 4 เมตร เหมาะสำหรับสำนักงานแบบเปิด สำนักงานส่วนบุคคล
- เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR สำหรับไฟพาเนล ไฟเส้น
- สามารถปรับพารามิเตอร์เซ็นเซอร์ได้ด้วยรีโมท
- เซ็นเซอร์ PIR ติดตั้งต่ำ
[พารามิเตอร์]
| อินพุต | |||
| แรงดันไฟฟ้าที่กำหนด | 12±1VDC | ||
| กระแสไฟฟ้าขณะทำงาน | 25±5mA | ||
| แรงดันไฟฟ้ากระเพื่อม | <100mVp-p | ||
| เอาต์พุต | |||
| สัญญาณเอาต์พุต | สัญญาณหรี่แสง PWM | ||
| เซ็นเซอร์พารามิเตอร์ | |||
| โหมดตรวจจับ | การตรวจจับ PIR | ||
| เวลาหน่วง | 30วินาที/1นาที/3นาที/5นาที/10นาที/20นาที/30นาที(MH17) | ||
| ช่วงสแตนด์บาย | 0วินาที/10วินาที/1นาที/3นาที/5นาที/10นาที/30นาที/+∞(MH17) | ||
| เซ็นเซอร์วัดแสง |
ลำดับความสำคัญแสงธรรมชาติ
|
เปิด | ปิด |
| 5Lux | 55-105Lux | ||
| 15Lux | 65-115Lux | ||
| 30Lux | 80-130Lux | ||
| 50Lux | 100-150Lux | ||
| 100Lux | 150-250Lux | ||
| 150Lux | 200-300Lux | ||
| ระดับการหรี่แสง | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) | ||
| ช่วงการตรวจจับ (รัศมี) | 2.5 เมตร (ภายในอาคาร, ความไว 100%, ไม่มีแสงแดดส่องถึงเซ็นเซอร์โดยตรง; อุณหภูมิ: 25°C ) | ||
| ความสูงในการติดตั้ง | ทั่วไป 3 เมตร (สูงสุด 4 เมตร ), ดูหมายเหตุ 1 & 2 | ||
| สภาพแวดล้อม | |||
| อุณหภูมิขณะทำงาน (Ta) | -20°C-55°C | ||
| อุณหภูมิในการจัดเก็บ | -40°C~+80°C ความชื้น: ≤85% (ไม่ควบแน่น) | ||
| มาตรฐานการรับรอง | |||
| ได้รับการรับรอง | CE | ||
| ข้อกำหนดด้านสิ่งแวดล้อม | เป็นไปตามข้อกำหนด RoHS 2.0 , Reach | ||
| ระดับ IP | IP20 | ||
| อื่นๆ | |||
| การเดินสาย | ขั้วต่อ PH2.0 แบบ 3 พิน | ||
| ข้อกำหนดในการติดตั้ง | รูขนาด Zhaga book20 | ||
| ข้อกำหนดในการบรรจุภัณฑ์ | แผ่นกั้น + กล่อง (K=A) | ||
| น้ำหนักสุทธิ | 10±3 กรัม | ||
| อายุการใช้งาน | รับประกัน 3 ปี @Ta (ภายในอาคาร) | ||
|
หมายเหตุ:
|
|||
[คำอธิบายฟังก์ชัน]
| ฟังก์ชันเปิด-ปิด | ตั้งค่าช่วงสแตนด์บายเป็น “0 วินาที” |
| การหรี่แสง 2 ระดับ | ตั้งค่าช่วงสแตนด์บายเป็น “+∞” |
| การหรี่แสง 3 ระดับ | ตั้งค่าช่วงสแตนด์บายเป็น “10 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที” |
| ลำดับความสำคัญแสงธรรมชาติ | ไม่สามารถใช้ได้ |
| การจัดการแสงธรรมชาติ | ตั้งค่าโหมด DH ด้วยรีโมท + เซ็นเซอร์วัดแสง “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” |
[ข้อมูลผลิตภัณฑ์]
- ขนาด (หน่วย: มม.)
- ฟังก์ชัน
- การเดินสาย
[คำแนะนำการติดตั้ง]
อุปกรณ์เสริม
[ช่วงการตรวจจับ]
[รีโมท]
[การเริ่มต้นระบบ]
หลังจากเปิดเครื่อง เซ็นเซอร์จะอุ่นเครื่อง 45-60 วินาที จากนั้นจึงเริ่มทำงาน
[การตั้งค่าเริ่มต้น]
ความไว: 100% เวลาหน่วง: 5 วินาที เซ็นเซอร์วัดแสง: ปิดใช้งาน
[ประกาศการใช้งาน]
- เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย และเปลี่ยนพารามิเตอร์
- เซ็นเซอร์ PIR ไม่สามารถทะลุผ่านวัสดุใดๆ ได้ โปรดตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างเซ็นเซอร์กับบุคคล/วัตถุที่เคลื่อนไหว
- เซ็นเซอร์อาจตรวจจับคนได้ยากหากสวมเสื้อผ้าหนาในฤดูหนาว
- สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ
- เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น แสงแดดภายนอกอาจส่งผลต่อการตรวจจับของเซ็นเซอร์
- เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาในคำแนะนำนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ประสิทธิภาพการหรี่แสงอาจแตกต่างกันเมื่อทำงานร่วมกับไดรเวอร์ 0-10V ที่แตกต่างกัน
- เกณฑ์แสงธรรมชาติวัดได้ในสภาพแวดล้อมที่มีแดดโดยไม่มีเงาและการสะท้อนแสงโดยรอบ ระดับ Lux แวดล้อมอาจแตกต่างกันไปในสภาพแวดล้อม สภาพอากาศ ภูมิอากาศ เวลาของวัน และฤดูกาลที่แตกต่างกัน
- ระยะการตรวจจับเกี่ยวข้องกับความสูงของบุคคล ความสูงในการติดตั้ง มุมการติดตั้ง อุณหภูมิสภาพแวดล้อมการทำงาน และอื่นๆ เมื่ออุณหภูมิแวดล้อมใกล้เคียงกับช่วงอุณหภูมิร่างกายมนุษย์ (36°C~37°C/96.8~98.6°F) การตรวจจับความเคลื่อนไหว PIR จะอ่อนลงอย่างมากหรือไม่ตอบสนอง เมื่ออุณหภูมิแวดล้อมหรืออุณหภูมิถาด LED สูงกว่า 55°C/131°F อาจเกิดการกระตุ้นผิดพลาด โปรดลองลดความไวในการตรวจจับเพื่อปรับปรุง หากยังคงมีการกระตุ้นผิดพลาด เซ็นเซอร์ PIR จะไม่เหมาะสำหรับการใช้งานในพื้นที่นั้น
- พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบความสูง 165 ซม. ในสภาพแวดล้อมภายในอาคารแบบเปิด
- ผลิตภัณฑ์นี้ต้องใช้กับแหล่งจ่ายไฟ DC แบบคงที่ แรงดันไฟฟ้า ที่มีแรงดันไฟฟ้าอินพุตคงที่และปัจจัยการกระเพื่อมต่ำ (ปัจจัยการกระเพื่อมต่ำกว่า 100mV; กระแสโหลดมากกว่า 25mA)
- เมื่อติดตั้งในสภาพแวดล้อมใหม่ โปรดติดตั้งและทดสอบผลิตภัณฑ์อย่างน้อย 5 ชิ้นก่อนการติดตั้งจำนวนมาก
- PIR เป็นเซ็นเซอร์อินฟราเรดแบบ Pyroelectric ที่ตรวจจับการเปลี่ยนแปลงของรังสีอินฟราเรด โปรดใส่ใจกับประเด็นต่อไปนี้ในการใช้งานจริง เช่น การตรวจจับแหล่งความร้อนนอกเหนือจากร่างกายมนุษย์ อุณหภูมิของแหล่งความร้อนไม่เปลี่ยนแปลง หรือแหล่งความร้อนไม่เคลื่อนที่ และปัจจัยแวดล้อมอื่นๆ ที่เกี่ยวข้องและการละเมิดหลักการใช้งาน PIR ที่ส่งผลกระทบ
- เมื่อตรวจจับแหล่งความร้อนนอกเหนือจากร่างกายมนุษย์เนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจถูกกระตุ้นผิดพลาด
1. เมื่อสัตว์ขนาดเล็กเข้าสู่ช่วงการตรวจจับ
2. เมื่อรังสีอินฟราเรดจากแสงแดด ไฟหน้ารถ หลอดไส้ ฯลฯ ส่องกระทบเซ็นเซอร์โดยตรง
3. เมื่ออุณหภูมิในช่วงการตรวจจับเปลี่ยนแปลงอย่างรวดเร็วเนื่องจากอากาศอุ่น อากาศเย็นจากอุปกรณ์เรือนกระจกเย็น ไอน้ำจากเครื่องทำความชื้น ฯลฯ
- เมื่อตรวจจับแหล่งความร้อนเนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจไม่กระตุ้น
1. เมื่อมีสารต่างๆ เช่น แก้วและอะคริลิกที่ปิดกั้นการส่งผ่านรังสีอินฟราเรดระหว่างเซ็นเซอร์กับวัตถุที่ตรวจจับ
2. แหล่งความร้อนในช่วงการตรวจจับแทบไม่เคลื่อนที่หรือเคลื่อนที่ด้วยความเร็วสูง
