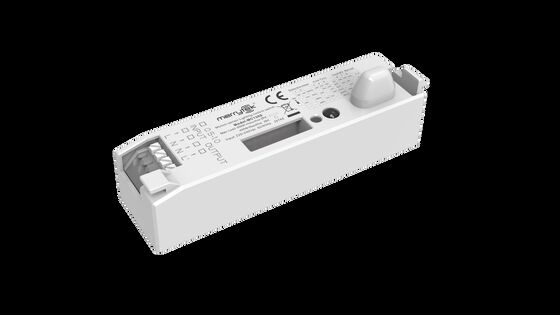

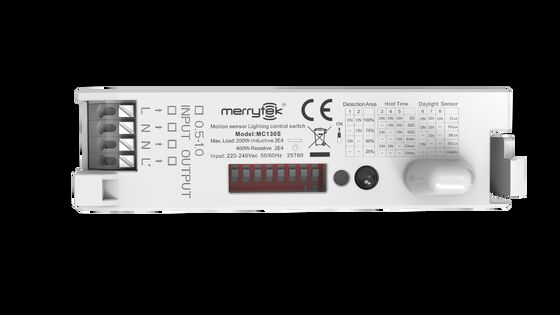

ไฟเพดานสายยาว ไมโครเวฟ AC ON/OFF เซ็นเซอร์การเคลื่อนไหว
| สถานที่กำเนิด | เซินเจิ้นประเทศจีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE, RED, UKCA, SAA, CB |
| หมายเลขรุ่น | MC130 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | ถุงฟอง + กระดาน + กล่อง (K = A) |
| เวลาการส่งมอบ | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 10,000 ชิ้น / เดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 220-240VAC 50/60Hz | พลังงานสแตนด์บาย | ≤0.5วัตต์ |
|---|---|---|---|
| การควบคุมเอาท์พุต | เปิด-ปิด | ความถี่ในการทำงาน | 5.8 GHz ±75MHz, แถบคลื่น ISM |
| อุณหภูมิในการทำงาน | -25~60°ซ | ตลอดชีวิต | รับประกัน 5 ปี @ต้า |
| เน้น | ไฟเพดานเซ็นเซอร์เคลื่อนไหวไมโครเวฟ,ไฟเซ็นเซอร์การเคลื่อนไหวเส้นยาว,เครื่องตรวจจับการเคลื่อนไหวที่เข้ากันได้กับแสงสามแบบ |
||
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหว AC เปิด/ปิด ไมโครเวฟ แถบยาว ไฟเพดาน
ใช้งานร่วมกับไฟ Tri-proof ได้
คุณสมบัติผลิตภัณฑ์
- เสาอากาศ DiPole แบบ Mini Coupling ที่ได้รับการจดสิทธิบัตรสำหรับไฟเพดาน
- เหมาะสำหรับถาด LED โลหะแบบติดตั้งในตัวโดยไม่มีการกระตุ้นผิดพลาด
- ขนาดกะทัดรัด ไม่ส่งผลต่อการกระจายแสง
- สัญญาณรบกวนต่ำ ไม่มีการกระตุ้นผิดพลาดในพื้นที่สะท้อนโลหะ
- กำลังส่งต่ำ ปลอดภัยต่อมนุษย์
- สามารถตั้งค่าข้อมูลเซ็นเซอร์ได้ด้วยสวิตช์ DIP และรีโมทคอนโทรล
- ไม่ได้รับผลกระทบจากอุณหภูมิ ความชื้น เสียงรบกวน ฝุ่น ฯลฯ
พารามิเตอร์ทางเทคนิค
อินพุต
| แรงดันไฟฟ้าที่กำหนด | 220-240VAC 50/60Hz |
| กำลังสแตนด์บาย | ≤0.5W |
| การทดสอบแรงดันไฟฟ้าเกิน | L--N: 1kV |
เอาต์พุต
| การควบคุมเอาต์พุต | เปิด-ปิด |
| ความจุโหลด | 200W (เหนี่ยวนำ/LED); 400W (ความต้านทาน) |
| ความจุสูงสุดเมื่อเกิดการกระชาก | รีเลย์ 10A: 30A (50% Ipeak, ความกว้างพัลส์ =200us, 230Vac โหลดเต็ม, สตาร์ทเย็น) |
พารามิเตอร์เซ็นเซอร์
| ความถี่ในการทำงาน | 5.8 GHz ±75MHz, ย่านความถี่ ISM |
| กำลังส่ง | สูงสุด 1mW |
| รัศมีการตรวจจับ | r≥3m @ ติดตั้งบนเพดาน, r≥8m @ ติดตั้งบนผนัง (ความเร็วการเคลื่อนไหว: 1m/s, ความไว 100%, คนสูง 165 ซม.) |
| ความสูงในการติดตั้ง | 2.5-5 ม. (ติดตั้งบนเพดาน), 2-3 ม. (ติดตั้งบนผนัง) |
สภาพแวดล้อม
| อุณหภูมิในการทำงาน | -25~60°C |
| อุณหภูมิในการจัดเก็บ | -40°C~80°C, ความชื้น: ≤85% (ไม่ควบแน่น) |
การรับรองและมาตรฐาน
| ใบรับรอง | CE, RED, UKCA, SAA, CB |
| ข้อกำหนดด้านสิ่งแวดล้อม | สอดคล้องกับ RoHS 2.0, Reach |
| ระดับ IP | IP20 |
ข้อมูลจำเพาะอื่นๆ
| การเดินสาย | บล็อกเทอร์มินัลแบบกด, สายไฟ 0.5-0.75 มม.² |
| การติดตั้ง | ติดตั้งในตัว |
| บรรจุภัณฑ์ | ถุงฟอง + แผ่นกั้น + กล่อง (K=A) |
| น้ำหนักสุทธิ | 36 กรัม ±3 กรัม |
| อายุการใช้งาน | รับประกัน 5 ปี |
ภาพรวมฟังก์ชัน
| ฟังก์ชัน | คำอธิบาย |
|---|---|
| ฟังก์ชันเปิด-ปิด | ตั้งค่าเซ็นเซอร์วัดแสงเป็น "ปิดใช้งาน" หรือความสว่างแวดล้อมต่ำกว่าค่าที่ตั้งไว้ของเซ็นเซอร์วัดแสง เมื่อตรวจจับสัญญาณการเคลื่อนไหว เซ็นเซอร์จะเริ่มทำงานและไฟจะเปิด เมื่อหมดเวลาหน่วง ไฟจะดับ |
| การหรี่แสง 2 ระดับ | N/A |
| การหรี่แสง 3 ระดับ | N/A |
| การเก็บเกี่ยวแสงธรรมชาติ | N/A |
| ลำดับความสำคัญของแสงธรรมชาติ | N/A |
ข้อมูลผลิตภัณฑ์
แผนภาพการเดินสายและฟังก์ชัน
เซ็นเซอร์ได้รับการออกแบบมาเพื่อเชื่อมต่อโหลดเดียวเท่านั้น การเชื่อมต่อโหลดมากกว่าหนึ่งอาจทำให้เซ็นเซอร์เสียหายได้
คำแนะนำในการติดตั้ง
แนะนำให้ใช้กับไฟเพดาน
การติดตั้งด้วยสกรู
การติดตั้งแบบสแน็ปอิน
หมายเหตุ: โปรดตรวจสอบวิธีการติดตั้งเซ็นเซอร์กับ Merrytek ก่อนออกแบบโคมไฟใดๆ
ขนาดเจาะ
การเริ่มต้นและการตั้งค่าเริ่มต้น
การเริ่มต้น
หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% โดยอัตโนมัติและปิดไฟใน 10 วินาที ในระหว่างการเริ่มต้น เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้
การตั้งค่าเริ่มต้น
ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน
ประกาศการใช้งาน
- เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย หรือตั้งค่าสวิตช์ DIP
- คลื่นไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ ห้ามวางผลิตภัณฑ์ในโคมไฟโลหะที่ปิดสนิทหรือปิดบางส่วน ห้ามใช้วัสดุโลหะหรือแก้วปิดทับผลิตภัณฑ์ หากเสาอากาศต้องผ่านแผ่นโลหะ โปรดตรวจสอบให้แน่ใจว่าด้านบนของเซ็นเซอร์อยู่ใกล้กับแผ่นโลหะ
- พื้นที่ความไวเกี่ยวข้องกับความเร็วการเคลื่อนที่ของวัตถุ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมการติดตั้ง สภาพแวดล้อมการทำงาน วัสดุสะท้อนแสง ฯลฯ พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบสูง 165 ซม. ในสภาพแวดล้อมภายในอาคารแบบเปิด
- เกณฑ์แสงธรรมชาติจะถูกวัดในวันที่แดดจ้าโดยไม่มีเงาและอยู่ในสถานะสะท้อนแสงแบบกระจายของแสงแวดล้อม สภาพแวดล้อมและสภาพอากาศที่แตกต่างกันจะทำให้ค่าความสว่างที่เซ็นเซอร์วัดแสงวัดได้แตกต่างกัน
- แนะนำให้เว้นระยะห่างระหว่างเซ็นเซอร์มากกว่า 2 เมตร และเว้นระยะห่างระหว่างเซ็นเซอร์กับเราเตอร์มากกว่า 2 เมตร
- เซ็นเซอร์ไม่ควรถูกปิดบังหรือซ่อนด้วยโลหะ PCB ถาด LED ฯลฯ ระยะห่างระหว่างเสาอากาศเซ็นเซอร์กับวัสดุรอบข้างควรมากกว่า 5 มม. ไม่ควรมีโลหะหรือลายวงจร PCB ใกล้กับเสาอากาศเซ็นเซอร์ ทั้งด้านบนหรือด้านล่าง แนะนำความหนาของฝาครอบ 2 มม. และรักษาระยะห่างระหว่างเสาอากาศเซ็นเซอร์กับฝาครอบให้มากกว่า 3.2 มม.
- สัญญาณการสั่นสะเทือนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ การติดตั้งเซ็นเซอร์ควรอยู่ห่างจากวัตถุที่มีการสั่นสะเทือนเป็นเวลานาน เช่น อุปกรณ์โลหะขนาดใหญ่ ท่อ ช่องแอร์ ช่องระบายอากาศ ช่องระบายควัน พัดลมที่สั่น ฯลฯ สัตว์เลี้ยงในพื้นที่ตรวจจับอาจทำให้เกิดการกระตุ้นผิดพลาด
- พื้นผิวเสาอากาศของโมดูลไมโครเวฟควรอยู่ห่างจากอินพุต AC, เอาต์พุต DC, สะพานเรกติฟายเออร์, หม้อแปลง, สวิตช์ทรานซิสเตอร์ และอุปกรณ์กำลังสูงอื่นๆ เพื่อหลีกเลี่ยงสัญญาณความถี่สูงที่ส่งผลต่อการทำงานปกติของเสาอากาศเซ็นเซอร์ไมโครเวฟ
- เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น ผลกระทบการกันน้ำสำหรับการใช้งานภายนอกอาคารหรือกึ่งภายนอกอาคารจะได้รับผลกระทบ ลม ฝน และวัตถุที่เคลื่อนไหวอาจทำให้เกิดการกระตุ้นผิดพลาด
