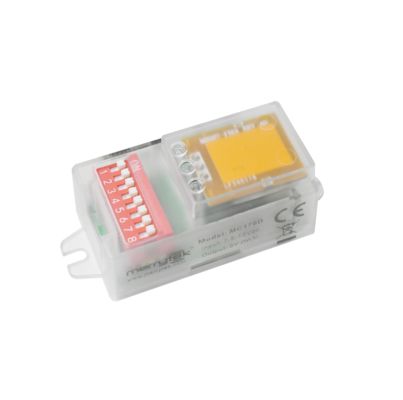

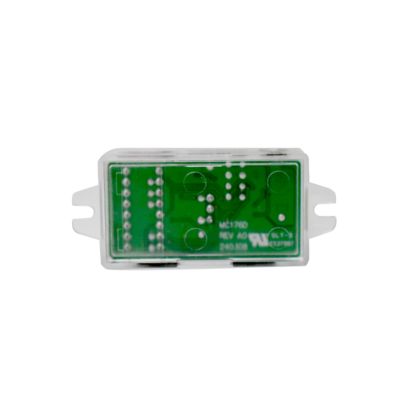

เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันลำดับความสำคัญแสงกลางวัน MC176D 99

  • DC Dimmable Microwave Motion Sensor, Remote Control Available, Daylight Priority Function MC176D 99
  • DC Dimmable Microwave Motion Sensor, Remote Control Available, Daylight Priority Function MC176D 99
สถานที่กำเนิด จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น เอ็มซี176ดี 99
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า
เวลาการส่งมอบ <i>within 5 working days for sample and small order;</i> <b>ภายใน 5 วันทำการสำหรับตัวอย่างและคำสั่งซ
เงื่อนไขการชำระเงิน ที/ที, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต 10,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 7.5-13VDC ปัจจุบันทำงาน 16 ± 2mA
สัญญาณเอาท์พุต สัญญาณลดแสง PWM 5V ความถี่ในการทำงาน 5.8GHz ± 75MHz ระยะวงจร ISM
ความสูงในการติดตั้ง 3m (สูงสุด 6m) อุณหภูมิในการทำงาน ในตัว: -25~60℃
ตลอดชีวิต การรับประกัน 5 ปี@TA
เน้น

เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC

,

เซ็นเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟพร้อมรีโมทคอนโทรล

,

เซ็นเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟแบบเน้นแสงตามฤดูกาล
ฝากข้อความ
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC
มีรีโมทคอนโทรล, ฟังก์ชันลำดับความสำคัญแสงธรรมชาติ
เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟ DC พร้อมฟังก์ชันควบคุมแสงธรรมชาติและรีโมทคอนโทรล
คุณสมบัติผลิตภัณฑ์
  • อินพุต 7.5-13VDC, ใช้กับแหล่งจ่ายไฟ DC หรือ 12VDC
  • แหล่งจ่ายไฟ LED driver สำหรับเอาต์พุตกำลังไฟเสริม
  • สัญญาณหรี่แสง PWM 5V, หรี่แสง 3 ระดับ หรือ 2 ระดับ
  • ตั้งค่าพารามิเตอร์เซ็นเซอร์ตรวจจับความเคลื่อนไหวทั้งหมดด้วยรีโมทและ DIP
  • โมดูลเสาอากาศอิมพีแดนซ์ต่ำพร้อมการออกแบบคอลัมน์นำแสง ขนาดเล็ก สามารถลดการเปิดแผ่นบอร์ดโคมไฟ
  • ฟังก์ชันลำดับความสำคัญแสงธรรมชาติ
พารามิเตอร์ทางเทคนิค
อินพุต
แรงดันไฟฟ้าที่กำหนด7.5-13VDC
กระแสไฟฟ้าทำงาน16±2mA
แรงดันไฟฟ้ากระเพื่อม< 100mVp-p
เอาต์พุต
สัญญาณเอาต์พุตสัญญาณหรี่แสง PWM 5V
เซ็นเซอร์วัดแสงธรรมชาติ
ระดับแสงธรรมชาติที่ตั้งไว้5Lux/15Lux/50Lux/ปิดใช้งาน
ลำดับความสำคัญแสงธรรมชาติเปิด | ปิด
5Lux15Lux
15Lux50Lux
50Lux100Lux
ระดับการหรี่แสง25%
พารามิเตอร์การตรวจจับ
ความถี่ในการทำงาน5.8GHz ±75MHz, ย่าน ISM
กำลังส่งสูงสุด 1mW
พื้นที่ตรวจจับ100%/75%/50%/25%
เวลาหน่วง5วินาที/90วินาที/3นาที/10นาที
ช่วงสแตนด์บาย0วินาที/30วินาที/10นาที/+∞
ระยะตรวจจับ (รัศมี)ติดตั้งบนเพดานสูง 3 เมตร: r≥4m@0.3m/s, r≥2.5m@1m/s; ติดตั้งแนวนอนสูง 2 เมตร: r≥8m@0.3m/s, r≥4m@1m/s
ความสูงในการติดตั้ง3 เมตร (สูงสุด 6 เมตร)
ข้อกำหนดด้านสิ่งแวดล้อม
อุณหภูมิในการทำงานภายใน: -25~60℃
อุณหภูมิในการจัดเก็บ-40℃...80℃, ความชื้น ≤85% (ไม่ควบแน่น)
การรับรอง
ได้รับการรับรองCE, RED (กำลังดำเนินการ)
ข้อกำหนดด้านสิ่งแวดล้อมเป็นไปตามข้อกำหนด RoHS 2.0, Reach
ระดับ IPIP20
ข้อกำหนดเพิ่มเติม
การเดินสายขั้วต่อ 3 พิน 2.0 มม.
ข้อกำหนดในการติดตั้งติดตั้งภายใน
ข้อกำหนดบรรจุภัณฑ์ถุงฟอง + แผ่นกั้น + กล่องด้านนอก (K=A)
น้ำหนักสุทธิ13 ±2 กรัม
อายุการใช้งานรับประกัน 5 ปี @Ta
คำอธิบายฟังก์ชัน
MC176D 99ฟังก์ชัน
ฟังก์ชันเปิด/ปิดไม่พร้อมใช้งาน
ฟังก์ชันหรี่แสงสองระดับตั้งค่าช่วงสแตนด์บายเป็น "+∞"
ฟังก์ชันหรี่แสงสามระดับตั้งค่าช่วงสแตนด์บายเป็น "30S/10นาที"
การควบคุมแสงธรรมชาติไม่พร้อมใช้งาน
ลำดับความสำคัญแสงธรรมชาติตั้งค่าช่วงสแตนด์บายเป็น "+∞"
แผนภาพการทำงาน
On/Off function diagram showing sensor operation
ฟังก์ชันเปิด/ปิด (ตั้งค่าช่วงสแตนด์บายเป็น "0 วินาที")
2-step dimming function diagram
ฟังก์ชันหรี่แสง 2 ระดับ (ตั้งค่าช่วงสแตนด์บายเป็น "+∞")
3-step dimming function diagram
ฟังก์ชันหรี่แสง 3 ระดับ (ตั้งค่าช่วงสแตนด์บายเป็น "10S/1นาที/3นาที/5นาที/10นาที/30นาที")
Daylight priority function diagram
ลำดับความสำคัญแสงธรรมชาติ
แผนภาพผลิตภัณฑ์
Product dimensions diagram with measurements
ขนาด (มม.)
Wiring diagram showing connection points
แผนภาพการเดินสาย
Function diagram showing operational modes
แผนภาพฟังก์ชัน
การตั้งค่าสวิตช์ DIP
พื้นที่ตรวจจับเวลาหน่วงเซ็นเซอร์วัดแสงธรรมชาติช่วงสแตนด์บาย
① เปิด เปิด 100%เปิด เปิด 5 วินาทีเปิด เปิด 5Lux
15Lux		เปิด เปิด 0 วินาที
② - เปิด 75%- เปิด 90 วินาที- เปิด 15Lux
50Lux		- เปิด 30 วินาที
③ เปิด - 50%เปิด - 3 นาทีเปิด - 50Lux
100Lux		เปิด - 10 นาที
④ - - 25%- - 10 นาที- - ปิดใช้งาน
-		- - +∞
Radiation pattern diagram showing sensor coverage
แผนภาพการแผ่รังสี
Remote Controller MH10
รีโมทคอนโทรลเลอร์ MH10
การเริ่มต้นระบบ
เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% เป็นครั้งแรก และปิดหลังจาก 10 วินาที ในระหว่างช่วงเริ่มต้นระบบ จะไม่ตรวจจับสัญญาณการเคลื่อนไหวภายนอก
การตั้งค่าเริ่มต้น
ความไว: 100% เวลาหน่วง: 5 วินาที เซ็นเซอร์วัดแสงธรรมชาติ: ปิดใช้งาน; ช่วงสแตนด์บาย: 0 วินาที; ระดับแสงสแตนด์บาย: 25%
ประกาศการใช้งาน
  • เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดตัดไฟก่อนทำการติดตั้ง เดินสาย เปลี่ยนการตั้งค่าสวิตช์ DIP ฯลฯ
  • ระยะการตรวจจับเกี่ยวข้องกับปัจจัยต่างๆ เช่น ความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุ ความสูงในการติดตั้ง มุมในการติดตั้ง สภาพแวดล้อมการติดตั้งเป็นแบบเปิดหรือไม่ และวัสดุของตัวสะท้อนแสง
  • เมื่อติดตั้งเซ็นเซอร์ไมโครเวฟบนผนัง ระยะการตรวจจับจะเพิ่มขึ้นอย่างมากเมื่อเทียบกับการติดตั้งบนเพดาน
  • อาจจำเป็นต้องกำหนดค่าพารามิเตอร์เซ็นเซอร์ใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้หรือติดต่อผู้ผลิต
  • เซ็นเซอร์นี้ใช้สำหรับภายในอาคารเท่านั้น ลมและฝนภายนอก และวัตถุเคลื่อนไหวรอบข้างอาจทำให้เกิดการกระตุ้นผิดพลาด
  • ความสูงในการติดตั้งผลิตภัณฑ์เซ็นเซอร์ต้องไม่เกิน 6 เมตร และความสูงที่เหมาะสมที่สุดคือ 3 เมตร ระยะห่างระหว่างเซ็นเซอร์สองตัวควรมากกว่า 3 เมตร
  • เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ บนพื้นผิวสะท้อนแสงโลหะ หรือในสภาพแวดล้อมที่ปิดแคบ ไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการกระตุ้นผิดพลาด
  • โปรดตรวจสอบให้แน่ใจว่าไม่มีสัญญาณเคลื่อนไหว เช่น พัดลม มอเตอร์ DC ท่อน้ำทิ้ง ช่องระบายอากาศ ฯลฯ รอบๆ เซ็นเซอร์ มิฉะนั้นเซ็นเซอร์อาจทำให้เกิดการกระตุ้นผิดพลาด
  • ไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ หลีกเลี่ยงการติดตั้งในโคมไฟโลหะแบบปิดหรือกึ่งปิด และไม่ควรมีโลหะหรือกระจกกั้นผลิตภัณฑ์
  • เซ็นเซอร์กับไดรเวอร์ PWM / 0-10V ที่แตกต่างกัน ประสิทธิภาพแสงต่ำอาจแตกต่างกัน
  • ต้องใช้แหล่งจ่ายไฟ DC แบบควบคุมที่มีแรงดันเอาต์พุตคงที่และค่าสัมประสิทธิ์การกระเพื่อมต่ำ การกระเพื่อมของแหล่งจ่ายไฟควรน้อยกว่า 100mV; กระแสโหลดควรมากกว่า 25mA
  • ข้อมูลจำเพาะและพารามิเตอร์ผลิตภัณฑ์อาจได้รับการปรับปรุงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
