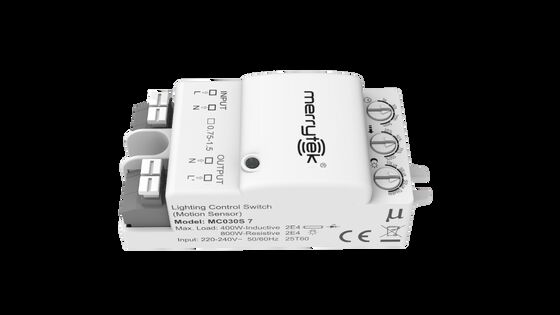

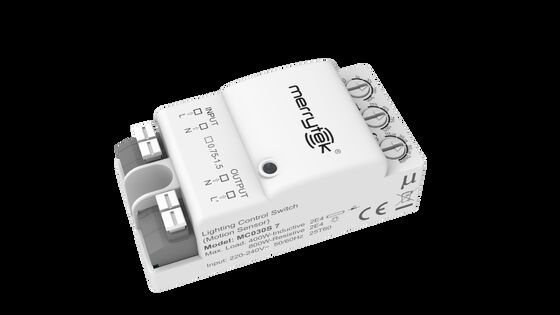

ไมโครเวฟ ON/OFF เซ็นเซอร์การเคลื่อนไหว, การตั้งค่าสวิทช์หมุน, ด้วยพลังงานรอคอยต่ํา MC030S 7
| สถานที่กำเนิด | เซินเจิ้นประเทศจีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE, RED |
| หมายเลขรุ่น | MC030S 7 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | ถุงฟอง + กระดาน + กล่อง (K = A) |
| เวลาการส่งมอบ | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 10,000 ชิ้น / เดือน |
รายละเอียดสินค้า
| ช่วงแรงดันไฟฟ้า | 110-240VAC 50/60Hz | การควบคุมเอาท์พุต | เปิด-ปิด |
|---|---|---|---|
| ความถี่ในการทำงาน | 5.8 GHz ±75MHz, แถบคลื่น ISM | ความสูงในการติดตั้ง | 3 ม. (ติดตั้งบนเพดาน), สูงสุด 6 ม.) |
| อุณหภูมิในการทำงาน | -25~60°ซ | ตลอดชีวิต | รับประกัน 5 ปี @ต้า |
| เน้น | เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟพร้อมสวิตช์หมุน,เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟกำลังไฟต่ำ,เซ็นเซอร์ตรวจจับความเคลื่อนไหวเปิดปิดไมโครเวฟ |
||
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหวเปิด/ปิดไมโครเวฟ, การตั้งค่าสวิตช์แบบหมุน, พร้อมกำลังสแตนด์บายต่ำ
คุณสมบัติผลิตภัณฑ์
- สอดคล้องกับมาตรฐาน ERP ใหม่พร้อมกำลังสแตนด์บายต่ำ
- แถบความถี่คลื่นวิทยุ ISM 5.8GHz ที่ได้รับอนุญาตให้ใช้งานได้ฟรี; สั่งซื้อจำนวนมากเป็นไปตามการอนุมัติ RED & TUV
- การออกแบบขนาดกะทัดรัด สามารถติดตั้งในโคมไฟส่วนใหญ่ได้
- การทำงานง่าย: ปรับสวิตช์แบบหมุนเพื่อเปลี่ยนพื้นที่ตรวจจับ, เวลาหน่วง, เซ็นเซอร์วัดแสง และพารามิเตอร์อื่นๆ
- ขั้วต่ออินพุตและเอาต์พุตสำหรับการเชื่อมต่อที่สะดวก
- รับประกันห้าปี
พารามิเตอร์ทางเทคนิค
| อินพุต | |
|---|---|
| ช่วงแรงดันไฟฟ้า | 110-240VAC 50/60Hz |
| กำลังสแตนด์บาย | ≤0.1W |
| การทดสอบแรงดันไฟฟ้าเกิน | L--N: 4kV |
| เอาต์พุต | |
| การควบคุมเอาต์พุต | เปิด-ปิด |
| ความสามารถในการรับโหลด | 200W@230Vac(อุปนัย/LED); 400W@230Vac(ตัวต้านทาน) 400W@230Vac(อุปนัย/LED); 800W@230Vac(ตัวต้านทาน) |
| ความสามารถในการรับกระแสไฟกระชากสูงสุด | 30A (50% Ipeak, twidth =500us, 230Vac โหลดเต็ม, สตาร์ทเย็น) 60A (50% Ipeak, twidth =200us, 230Vac, โหลดเต็ม, สตาร์ทเย็น) |
| พารามิเตอร์เซ็นเซอร์ | |
| ความถี่ในการทำงาน | 5.8 GHz ±75MHz, แถบความถี่ ISM |
| กำลังส่ง | สูงสุด 1mW |
| เวลาหน่วง | 5 วินาที/30 วินาที/1 นาที/5 นาที โดยสวิตช์แบบหมุน |
| พื้นที่ตรวจจับ | 100%/75%/50%/25% โดยสวิตช์แบบหมุน |
| เซ็นเซอร์วัดแสง | 10Lux/30Lux/50Lux/ปิดใช้งาน (กระจายแสง) โดยสวิตช์แบบหมุน |
| รัศมีตรวจจับ | การติดตั้งบนเพดานสูง 3 เมตร: 1 เมตร/วินาที ≥ 2.5 เมตร, 0.3 เมตร/วินาที ≥ 3.5 เมตร เงื่อนไขการทดสอบ: การตั้งค่าผลิตภัณฑ์ 100% ความไว, พื้นที่เปิดโล่งในอาคาร 60 ตร.ม. |
| ความสูงในการติดตั้ง | 3 เมตร (ติดตั้งบนเพดาน), สูงสุด 6 เมตร |
| สภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -25~60°C |
| อุณหภูมิในการจัดเก็บ | -40°C~80°C, ความชื้น: ≤85%(ไม่ควบแน่น) |
| อุณหภูมิเปลือกสูงสุด (Tc) | 80°C |
| มาตรฐานใบรับรอง | |
| ใบรับรอง | CE, RED |
| ข้อกำหนดด้านสิ่งแวดล้อม | เป็นไปตาม RoHS 2.0, Reach |
| ระดับการป้องกันน้ำและฝุ่น | IP20 |
| ประเภทผลิตภัณฑ์ | คลาส II |
| อื่นๆ | |
| การเดินสาย | บล็อกเทอร์มินัลแบบกดเข้า, สายไฟ 0.75-1.5 มม.² |
| การติดตั้ง | ติดตั้งภายใน |
| บรรจุภัณฑ์ | ถุงฟอง + แผ่นกั้น + กล่อง (K=A) |
| น้ำหนักสุทธิ | 37.8±3 กรัม |
| อายุการใช้งาน | รับประกัน 5 ปี @Ta |
ฟังก์ชัน
| ✓ ฟังก์ชันเปิด-ปิด | การตั้งค่าเซ็นเซอร์วัดแสงเป็น "ปิดใช้งาน" หรือความสว่างแวดล้อมต่ำกว่าค่าที่ตั้งไว้ล่วงหน้าของเซ็นเซอร์วัดแสง เมื่อตรวจจับสัญญาณการเคลื่อนไหว เซ็นเซอร์จะเริ่มทำงานและไฟจะเปิด เมื่อหมดเวลาหน่วง ไฟจะดับ |
| ○ การหรี่แสง 2 ระดับ | ไม่พร้อมใช้งาน |
| ○ การหรี่แสง 3 ระดับ | ไม่พร้อมใช้งาน |
| ○ การเก็บเกี่ยวแสงธรรมชาติ | ไม่พร้อมใช้งาน |
| ○ ลำดับความสำคัญของแสงธรรมชาติ | ไม่พร้อมใช้งาน |
| ○ ความไวสูง-ต่ำ | ไม่พร้อมใช้งาน |
| ○ การจัดกลุ่ม | ไม่พร้อมใช้งาน |
ข้อมูลผลิตภัณฑ์
หมายเหตุ: เซ็นเซอร์ถูกออกแบบมาเพื่อเชื่อมต่อโหลดเพียงหนึ่งเดียว การเชื่อมต่อโหลดมากกว่าหนึ่งอาจทำให้เซ็นเซอร์เสียหายได้
ช่วงการตรวจจับ
การตั้งค่าสวิตช์ DIP
การเริ่มต้นระบบ
หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟสว่าง 100% โดยอัตโนมัติและปิดไฟหลังจาก 10 วินาที ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้
การตั้งค่าเริ่มต้น
ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน
ประกาศการใช้งาน
- ควรติดตั้งเซ็นเซอร์โดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย หรือตั้งค่าสวิตช์ DIP
- คลื่นไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ ห้ามวางผลิตภัณฑ์ในโคมไฟโลหะที่ปิดสนิทหรือปิดบางส่วน ห้ามใช้วัสดุโลหะหรือแก้วปิดทับผลิตภัณฑ์ หากเสาอากาศต้องผ่านแผ่นโลหะ โปรดตรวจสอบให้แน่ใจว่าด้านบนของเซ็นเซอร์อยู่ใกล้กับแผ่นโลหะ
- แนะนำให้เว้นระยะห่างระหว่างเซ็นเซอร์มากกว่า 2 เมตร เก็บให้ห่างจากอุปกรณ์ไร้สาย เช่น สวิตช์และเราเตอร์ และแนะนำให้เว้นระยะห่างระหว่างเซ็นเซอร์กับเราเตอร์มากกว่า 2 เมตร พื้นผิวด้านเสาอากาศของเซ็นเซอร์ไมโครเวฟควรอยู่ห่างจากอินพุต AC และเอาต์พุต DC เพื่อหลีกเลี่ยงสัญญาณความถี่ต่ำ/สูงที่ส่งผลต่อการทำงานปกติของเสาอากาศเซ็นเซอร์ไมโครเวฟ
- พื้นที่ความไวเกี่ยวข้องกับความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมในการติดตั้ง สภาพแวดล้อมการทำงาน วัสดุสะท้อนแสง และอื่นๆ พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบสูง 165 ซม. ในสภาพแวดล้อมที่เปิดโล่งภายในอาคาร
- รุ่นนี้เหมาะสำหรับการติดตั้งบนเพดาน หากใช้การติดตั้งบนผนัง พื้นที่ตรวจจับของเซ็นเซอร์ไมโครเวฟจะเพิ่มขึ้นอย่างมาก และอาจทำให้เกิดปรากฏการณ์คลื่นไมโครเวฟทะลุผนังหรือไฟไม่ดับ ดังนั้น โปรดปรับความไวเป็น 10% หากไม่สามารถใช้ความไว 10% ได้ โปรดหลีกเลี่ยงการติดตั้งบนผนัง หรือขอการสนับสนุนทางเทคนิคจากผู้ผลิต
- เกณฑ์แสงธรรมชาติจะวัดในวันที่แดดจัดโดยไม่มีเงา และในสถานะการสะท้อนแสงแบบกระจาย สภาพแวดล้อมและสภาพอากาศที่แตกต่างกันทำให้ค่าความสว่างที่เซ็นเซอร์วัดแสงวัดได้แตกต่างกัน
- เซ็นเซอร์ไม่ควรถูกปิดบังหรือซ่อนโดยโลหะ, PCB, ถาด LED ฯลฯ ระยะห่างระหว่างเสาอากาศเซ็นเซอร์กับวัสดุรอบข้างควรมากกว่า 5 มม. ไม่ควรมีโลหะหรือลายวงจร PCB ใกล้กับเสาอากาศเซ็นเซอร์ ทั้งด้านบนหรือด้านล่าง แนะนำให้ความหนาของฝาครอบอยู่ที่ 2 มม. และรักษาระยะห่างระหว่างเสาอากาศเซ็นเซอร์กับฝาครอบให้มากกว่า 3.2 มม.
- สัญญาณการสั่นสะเทือนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ การติดตั้งเซ็นเซอร์ควรอยู่ห่างจากวัตถุที่มีการสั่นสะเทือนเป็นเวลานาน เช่น อุปกรณ์โลหะขนาดใหญ่ ท่อ ช่องแอร์ ช่องระบายอากาศ ช่องระบายควัน พัดลมที่สั่น ฯลฯ สัตว์เลี้ยงในพื้นที่ตรวจจับอาจทำให้เกิดการกระตุ้นผิดพลาด
- พื้นผิวด้านเสาอากาศของโมดูลไมโครเวฟควรอยู่ห่างจากอินพุต AC, เอาต์พุต DC, สะพานเรกติฟายเออร์, หม้อแปลง, สวิตช์ทรานซิสเตอร์ และอุปกรณ์กำลังสูงอื่นๆ เพื่อหลีกเลี่ยงสัญญาณความถี่สูงที่ส่งผลต่อการทำงานปกติของเสาอากาศเซ็นเซอร์ไมโครเวฟ
- เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น ผลกระทบกันน้ำสำหรับการใช้งานภายนอกอาคารหรือกึ่งภายนอกอาคารจะได้รับผลกระทบ ลม ฝน และวัตถุที่เคลื่อนไหวอาจทำให้เกิดการกระตุ้นผิดพลาด เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ พื้นผิวสะท้อนแสงโลหะ หรือสภาพแวดล้อมที่ปิดล้อมขนาดเล็ก คลื่นไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการกระตุ้นผิดพลาด โปรดลดความไวหรือขอการสนับสนุนทางเทคนิคจากผู้ผลิต
- เมื่ออุณหภูมิแวดล้อมสูงกว่า 80°C อาจมีการกระตุ้นการป้องกันอุณหภูมิเกิน (กู้คืนอัตโนมัติหลังจากเย็นลง)
- สำหรับการติดตั้งในสภาพแวดล้อมใหม่ แนะนำให้ทดสอบตัวอย่าง 5 ชิ้นก่อนการติดตั้ง
