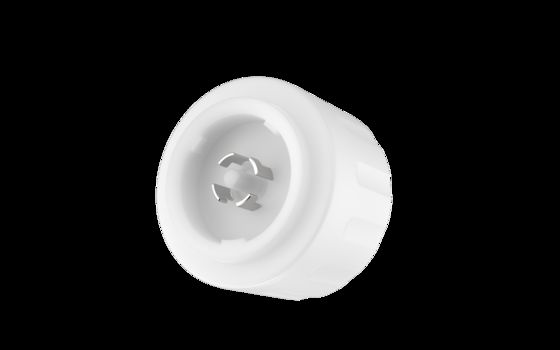

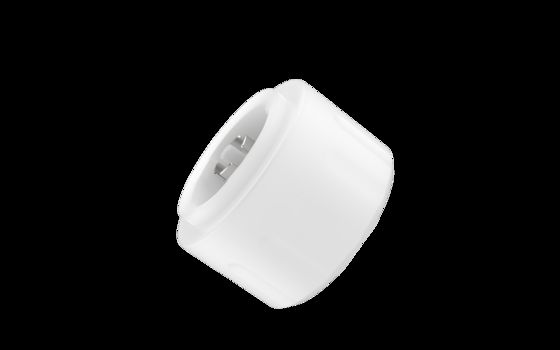

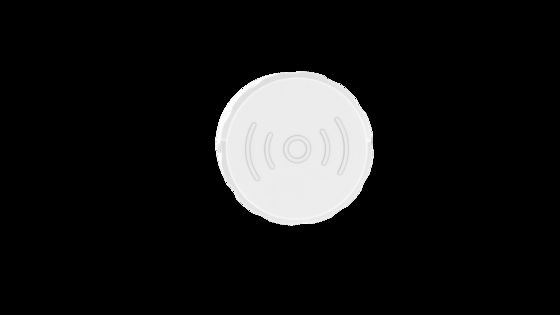

Zhaga book 18 High Bay Sensor, Daylight Priority Function ด้วยความสูงการติดตั้งสูงสุด 15m MC079D 99 Z1
| สถานที่กำเนิด | เซินเจิ้นประเทศจีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | RED |
| หมายเลขรุ่น | MC079D 99 Z1 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | กระดาน+กล่อง(K=A) |
| เวลาการส่งมอบ | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 10000 ชิ้น/เดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 11-15VDC | สัญญาณเอาท์พุต | 0-10VDC สัญญาณหรี่ |
|---|---|---|---|
| ความถี่ในการทำงาน | 5.8GHz ± 75MHz ระยะวงจร ISM | ความสูงในการติดตั้ง | 12 เมตร (สูงสุด 15 เมตร) |
| ระดับ IP | IP65 | ตลอดชีวิต | รับประกัน 5 ปี @ต้า |
| เน้น | Zhaga หนังสือ 18 สัมผัสลําเลียงสูง,เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟที่มีความสําคัญของแสงกลางวัน,เซ็นเซอร์ช่องสูง ความสูงการติดตั้ง 15m |
||
รายละเอียดสินค้า
เซ็นเซอร์ Zhaga Book 18 High Bay
ฟังก์ชัน Daylight Priority พร้อมความสูงติดตั้งสูงสุด 15 เมตร
คุณสมบัติผลิตภัณฑ์
- เสาอากาศระนาบแบบมีอิมพีแดนซ์ต่ำที่จดสิทธิบัตร; อัตราขยายสูง
- เข้ากันได้กับฐาน Zhaga Book 18, การออกแบบแบบเสียบปลั๊ก
- ความสูงในการติดตั้งสูงสุด 15 เมตร เหมาะสำหรับคลังสินค้าส่วนใหญ่
- พร้อมตัวตรวจจับเซ็นเซอร์ขนาดเล็ก เหมาะสำหรับไฟ High Bay
- กำลังส่งต่ำ ไม่เป็นอันตรายต่อมนุษย์
- รองรับรีโมทคอนโทรลเพื่อปรับพารามิเตอร์
- เสาอากาศเซ็นเซอร์ดีไซน์ใหม่ที่จดสิทธิบัตรพร้อมโหมดตรวจจับสองโหมด: การตรวจจับความไวสูงและการตรวจจับการป้องกันสัญญาณรบกวน (เหมาะสำหรับสภาพแวดล้อมการติดตั้งที่มีพื้นผิวสะท้อนโลหะจำนวนมาก)
- ไม่ได้รับผลกระทบจากอุณหภูมิ ความชื้น เสียง ฝุ่น ฯลฯ
พารามิเตอร์ทางเทคนิค
| อินพุต | |
|---|---|
| แรงดันไฟฟ้าที่กำหนด | 11-15VDC |
| กระแสไฟฟ้าทำงาน | 25±3mA |
| แรงดันไฟฟ้ากระเพื่อม | <100mVp-p |
| เอาต์พุต | |
| สัญญาณเอาต์พุต | สัญญาณหรี่แสง 0-10VDC |
| พารามิเตอร์เซ็นเซอร์ | |
| ความถี่ในการทำงาน | 5.8GHz ±75MHz, แถบ ISM |
| กำลังส่ง | สูงสุด 3mW |
| Daylight priority | เปิดสวิตช์: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux ปิดสวิตช์: 150Lux/200Lux/300Lux |
| ระดับ Stand-by DIM | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50%(4.9-5.1V) |
| ช่วงการตรวจจับ (รัศมี) | การติดตั้งบนเพดานสูง 12 เมตร: 0.3m/s≥4m, 1m/s≥3m; เงื่อนไขการทดสอบ: ผลิตภัณฑ์ถูกตั้งค่าเป็นความไว 100% |
| ความสูงในการติดตั้ง | 12 เมตร (สูงสุด 15 เมตร) |
| มุมลำแสง 3dB | 82°@ระนาบ XZ 95°@ระนาบ YZ |
| สภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -25~60℃ |
| อุณหภูมิในการจัดเก็บ | -40℃~80℃, ความชื้น ≤85% (ไม่ควบแน่น) |
| มาตรฐานการรับรอง | |
| ได้รับการรับรอง | RED |
| ข้อกำหนดด้านสิ่งแวดล้อม | เป็นไปตามข้อกำหนด RoHS 2.0, Reach |
| ระดับ IP | IP65 |
| อื่นๆ | |
| การเดินสาย | ขั้วต่อ Zhaga Book 18 |
| ข้อกำหนดการติดตั้ง | การติดตั้งภายใน |
| ข้อกำหนดการบรรจุภัณฑ์ | แผ่นกั้น + กล่อง (K=A) |
| น้ำหนักสุทธิ | 40±3g |
| อายุการใช้งาน | รับประกัน 5 ปี @Ta |
ฟังก์ชัน
| ฟังก์ชันเปิด-ปิด | ตั้งค่า Stand-by Period เป็น "0s" |
| การหรี่แสง 2 ขั้นตอน | ตั้งค่า Stand-by Period เป็น "+∞" |
| การหรี่แสง 3 ขั้นตอน | ตั้งค่า Stand-by Period เป็น "10s/1min/3min/5min/10min/30min" |
| Daylight priority | กดรีโมทโหมด DH และตั้งค่า Daylight Sensor เป็น "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Daylight harvesting | N/A |
ข้อมูลผลิตภัณฑ์
- ขนาด (หน่วย: มม.)
- การเดินสาย, ฟังก์ชัน
คำแนะนำการติดตั้ง
หมายเหตุ: เมื่อติดตั้ง โปรดให้ความสนใจว่าระนาบเสาอากาศไมโครเวฟต้องไม่ถูกปิดกั้นด้วยโลหะ
ช่วงการตรวจจับ
รีโมทคอนโทรลเลอร์
การเริ่มต้นระบบ
- ฟังก์ชันสวิตช์ / ฟังก์ชันหรี่แสง 3 ขั้นตอน: ไฟจะเปิดที่ความสว่าง 100% เมื่อจ่ายไฟครั้งแรก และจะปิดหลังจาก 10 วินาที ในระหว่างการเริ่มต้นระบบ จะไม่ตรวจจับสัญญาณการเคลื่อนไหวภายนอก
- ฟังก์ชันหรี่แสงสองขั้นตอน: ไฟจะเปิดที่ความสว่าง 100% เมื่อจ่ายไฟครั้งแรก และจะหรี่ลงเป็นความสว่างต่ำหลังจาก 10 วินาที (ความสว่างที่ตั้งไว้โดยระดับ DIM สแตนด์บาย) ในระหว่างการเริ่มต้นระบบ จะไม่ตรวจจับสัญญาณการเคลื่อนไหวภายนอก
การตั้งค่าเริ่มต้น
- เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนการติดตั้งและเดินสาย
- คลื่นไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ ห้ามวางผลิตภัณฑ์ในโคมไฟโลหะที่ปิดสนิทหรือปิดบางส่วน ห้ามใช้โลหะหรือกระจกปิดทับผลิตภัณฑ์ หากเสาอากาศต้องผ่านแผ่นโลหะ โปรดตรวจสอบให้แน่ใจว่าด้านบนของเซ็นเซอร์อยู่ใกล้กับแผ่นโลหะ
- พื้นที่ตรวจจับเกี่ยวข้องกับความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมการติดตั้ง สภาพแวดล้อมการทำงาน วัสดุสะท้อนแสง และอื่นๆ พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบความสูง 165 ซม. ในสภาพแวดล้อมภายในอาคารแบบเปิด
- ระยะการตรวจจับของเซ็นเซอร์ในการติดตั้งผนังจะเพิ่มขึ้นอย่างมากเมื่อเทียบกับการติดตั้งบนเพดาน หากใช้การติดตั้งผนัง โปรดลดความไวลงหรือติดต่อเราเพื่อยืนยันการตั้งค่าการใช้งาน ค่าเกณฑ์แสงกลางวันวัดในวันที่แดดจัดโดยไม่มีเงาและในสถานะการสะท้อนแสงโดยรอบที่กระจายออกไป สภาพแวดล้อมและสภาพอากาศที่แตกต่างกันทำให้ค่าความสว่างที่เซ็นเซอร์แสงกลางวันวัดได้แตกต่างกัน
- อาจจำเป็นต้องกำหนดค่าพารามิเตอร์เซ็นเซอร์ใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้หรือติดต่อผู้ผลิต
- แนะนำให้เว้นระยะห่างระหว่างเซ็นเซอร์มากกว่า 3 เมตร และเว้นระยะห่างระหว่างเซ็นเซอร์กับเราเตอร์มากกว่า 2 เมตร
- ความสูงในการติดตั้งผลิตภัณฑ์เซ็นเซอร์ต้องไม่เกิน 15 เมตร และความสูงที่เหมาะสมที่สุดคือ 12 เมตร
- เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น ผลกระทบการกันน้ำสำหรับการใช้งานภายนอกอาคารหรือกึ่งภายนอกอาคารจะได้รับผลกระทบ ลม ฝน และวัตถุที่เคลื่อนไหวอาจทำให้เกิดการกระตุ้นผิดพลาด
- สัญญาณการสั่นสะเทือนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ การติดตั้งเซ็นเซอร์ควรอยู่ห่างจากวัตถุที่มีการสั่นสะเทือนเป็นเวลานาน เช่น อุปกรณ์โลหะขนาดใหญ่ ท่อ ช่องแอร์ ช่องระบายอากาศ ช่องระบายควัน พัดลมที่สั่น ฯลฯ สัตว์เลี้ยงในพื้นที่ตรวจจับอาจทำให้เกิดการกระตุ้นผิดพลาด
- พื้นผิวเสาอากาศของโมดูลไมโครเวฟควรอยู่ห่างจากอินพุต AC, เอาต์พุต DC, สะพานเรียงกระแส, หม้อแปลง, สวิตช์ทรานซิสเตอร์ และอุปกรณ์กำลังสูงอื่นๆ เพื่อหลีกเลี่ยงสัญญาณความถี่สูงที่ส่งผลต่อการทำงานปกติของเสาอากาศเซ็นเซอร์ไมโครเวฟ
- เซ็นเซอร์กับไดรเวอร์ 0-10V ที่แตกต่างกัน เอฟเฟกต์แสงน้อยอาจแตกต่างกัน
- ต้องใช้แหล่งจ่ายไฟ DC แบบควบคุมที่มีแรงดันเอาต์พุตคงที่และค่าสัมประสิทธิ์การกระเพื่อมต่ำ การกระเพื่อมของแหล่งจ่ายไฟควรน้อยกว่า 100mV; กระแสโหลดควรมากกว่า 50 mA
- สำหรับสภาพแวดล้อมการติดตั้งใหม่ แนะนำให้ติดตั้งและทดสอบต้นแบบ 5 ชิ้นก่อนการติดตั้งจำนวนมาก
