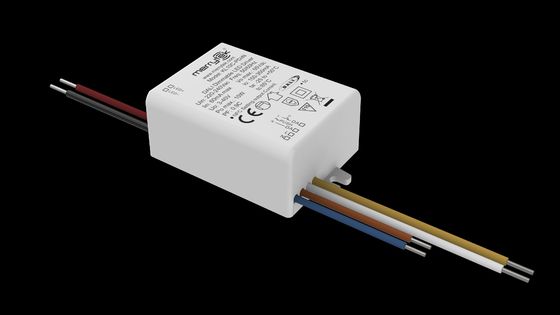

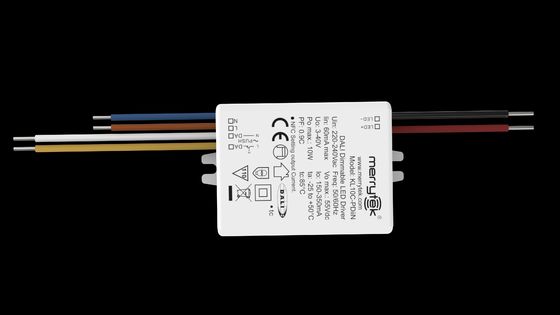

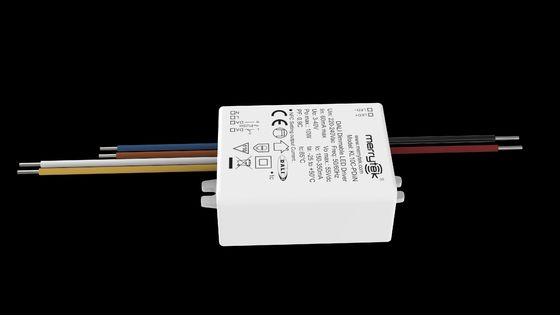

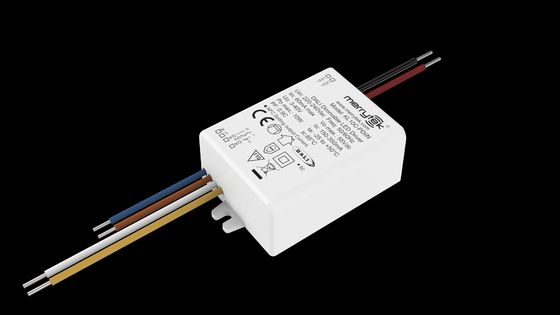

ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC

  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
สถานที่กำเนิด เชียงใหม่, จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น KL10C-PDIIN
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กล่องสีขาว+ คำแนะนำกระดานด้านนอกกล่อง (K = A)
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T/T
สามารถในการผลิต 20,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ใช้งาน 220-240Vac 50Hz /60Hz เพาเวอร์แฟกเตอร์ ≥0.9C @230VAC (โหลดเต็ม)
พลังงานรอคอย ≤0.5W (@230Vac) ประสิทธิภาพ สูงสุด 81% @230VAC (โหลดเต็ม)
โหมดการทำงาน Dali2 หรี่ลงและดันหรี่ มิติการติดตั้ง 64.5*40*23mmmm
การรับประกัน 5 ปี กระแสไฟออกคงที่ 150-350ma
เน้น

เครื่องขับ 150-350mA ที่สามารถปรับความแรงได้

,

DALI2 DT6 ไดรเวอร์ปรับความเงา

,

เครื่องขับเคลื่อนที่สามารถดับได้สําหรับไฟ LED
ฝากข้อความ
รายละเอียดสินค้า

ไดรเวอร์หรี่แสงได้ 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC





     [คุณสมบัติของผลิตภัณฑ์]

  • ปราศจากการสั่นไหวตลอดช่วงการหรี่แสง
  • พลังงานสแตนด์บายต่ำกว่า 0.5W
  • การหรี่แสงหลักด้วยปุ่มกด
  • เทคโนโลยี NFC สำหรับการตั้งโปรแกรมแบบไร้สาย
  • อินเทอร์เฟซ DALI ในตัว DT6
  • การทำงานฉุกเฉิน DC ที่จ่ายจากส่วนกลาง DT19
  • การชดเชย CLO
  • การป้องกัน: ไฟฟ้าลัดวงจร / อุณหภูมิสูงเกินไป / แรงดันไฟฟ้าเกิน
  • ลดกระแสไฟสำหรับอุณหภูมิแวดล้อมสูง
  • หรี่แสงแบบกดพร้อมฟังก์ชันหน่วยความจำ
  • รับประกัน 5 ปี

[พารามิเตอร์]

  ซีรีส์ Micro KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
อินพุต แรงดันไฟฟ้าใช้งาน 198-264Vac 50Hz/60Hz
แรงดันไฟฟ้าอินพุตพิกัด 220-240Vac 50Hz/60Hz
ช่วงแรงดันไฟฟ้าอินพุต DC 200-240Vdc
กระแสไฟเข้า 0.06A สูงสุด 0.11A สูงสุด 0.19A สูงสุด
กระแสไฟกระชากเข้า <15A (ความกว้างพัลส์กระแสไฟครึ่งหนึ่ง 100μs) @230Vac
ตัวประกอบกำลังไฟ (@230V100% โหลด) ≥ 0.9C ≥ 0.93 ≥ 0.95
การบิดเบือนฮาร์มอนิกทั้งหมด โดยทั่วไป: 15% (@230Vac, โหลด 100%)
พลังงานสแตนด์บาย ≤0.5W (@230Vac เมื่อปิด PUSH หรือ DALI)
ประสิทธิภาพ (@230Vac, โหลด 100%) 81% 86% 87%
วิธีการเดินสายไฟ 0.75mm2 0.75-1.5mm2

เซอร์กิตเบรกเกอร์อัตโนมัติ



 KL10C-PDiiN (คำนวณกระแสไฟในสายไฟ)
ประเภท B10 B13 B16 B20 B25 /
จำนวน 40 50 65 85 100 /
ประเภท C10 C13 C16 C20 C25 C32
จำนวน 70 90 110 140 170 220
KL20C-PDiiN (คำนวณกระแสไฟในสายไฟ)
ประเภท B10 B13 B16 B20 B25 /
จำนวน 25 35 45 55 65 /
ประเภท C10 C13 C16 C20 C25 C32
จำนวน 60 70 80 110 130 160
KL35C-PDiiN (คำนวณกระแสไฟในสายไฟ)
ประเภท B10 B13 B16 B20 B25 /
จำนวน 25 30 40 50 60 /
ประเภท C10 C13 C16 C20 C25 C32
จำนวน 40 55 60 80 105 130
เอาต์พุต โหมดการทำงาน กระแสไฟคงที่
ประเภทโหลด LED
ข้อกำหนดริปเปิล (การกะพริบหรือปราศจากการกะพริบ) ค่าการกะพริบ: น้อยกว่า 5% สำหรับช่วงการหรี่แสงทั้งหมด
เวลาเริ่มต้น <1s (@230Vac)
แรงดันไฟฟ้าเอาต์พุตขณะไม่มีโหลด 50V DC สูงสุด 55V DC สูงสุด 55V DC สูงสุด
ช่วงแรงดันไฟฟ้าเอาต์พุตโหลด 3-40V DC 12-40V DC 12-40V DC
กำลังไฟเอาต์พุตโหลดเต็มที่ 10W 20W 35W
กระแสไฟเอาต์พุตโหลด 150-350mA 100-550mA 500-1050mA
ความแม่นยำของกระแสไฟ/แรงดันไฟฟ้าคงที่ ความแม่นยำของกระแสไฟคงที่ ±5%
วิธีการเดินสายไฟ 0.5mm2 ขั้วต่อแบบกด, ส่วนตัดขวางของสายไฟ: 0.75-1.5mm2
วิธีการควบคุม การหรี่แสง PUSH หลัก การหรี่แสง PUSH หลัก (ความยาวสายไฟสูงสุด: 20M)
ช่วงการหรี่แสง การหรี่แสง PUSH & DALI หลัก: 0%-100%
การหรี่แสง DALI การหรี่แสง DALI (ความยาวสายไฟสูงสุด: 300M)
ข้อยกเว้นProtectionRequirements อุณหภูมิเกินเอาต์พุต
การป้องกัน		 ใช่ โดยไม่มีฟังก์ชันการกู้คืนตัวเอง (สามารถสอบถามได้)
การป้องกันไฟฟ้าลัดวงจรเอาต์พุต ใช่ โดยไม่มีฟังก์ชันการกู้คืนตัวเอง (สามารถสอบถามได้)

การทำงาน

สภาพแวดล้อม

 อุณหภูมิ/ความชื้นในการทำงาน -25℃~50℃ ความชื้น:85% (ไม่ควบแน่น)
อุณหภูมิ/ความชื้นในการจัดเก็บ -40℃~80℃, ความชื้น:10%–95%
อุณหภูมิเคสสูงสุด (Tc) 85℃

ความปลอดภัย

& EMC

 มาตรฐาน EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
มาตรฐานโปรโตคอล DALI IEC62386-102, IEC62386-207 DT6 251 252 253
มาตรฐานความปลอดภัย EN61347-1 EN61347-2-13
การรับรอง CE
แรงดันไฟฟ้าทนได้ 3750Vac, 5mA, 60s (อินพุต “L N”- เอาต์พุต “SEC”)
อื่นๆ องศาการป้องกัน IP20
ประเภทการป้องกัน คลาส II
ประเภทการติดตั้ง การติดตั้งแบบอิสระและการติดตั้งแบบฝัง
พร้อมการจีบ / 116*40.5*22mm 136*42.5*24mm
ไม่มีการจีบ 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
ฟังก์ชันหน่วยความจำดับไฟ ใช่, หน่วยความจำดับไฟ PUSH
การซิงโครไนซ์การหรี่แสง PUSH สูงสุด 15 หน่วย
ข้อกำหนดด้านบรรจุภัณฑ์ ถุง PE+คำแนะนำ+แผ่นกั้น+กล่องด้านนอก(K=A)
น้ำหนัก (พร้อมการจีบ) / 86.9±5g 115.1±5g
น้ำหนัก (ไม่มีการจีบ) 54±5g 100.5±5g 132.7±5g
อายุการใช้งาน 5 ปี @Ta โหลดเต็มที่
หมายเหตุ: พารามิเตอร์ทั้งหมดได้รับการทดสอบที่แรงดันไฟฟ้าอินพุต 230VAC และสภาพแวดล้อม 25 °C เว้นแต่จะระบุไว้

[ขนาด]



                          ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC 0ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC 1ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC 2

[แผนภาพการเดินสายไฟ]



 ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC 3ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC 4



                            รูปภาพ A DALI หรี่ming                                                                    รูปภาพB Push Dimming



[Derating & Dimming Curve]

ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC 5ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC 6



[กระแสไฟที่สอดคล้องกับแรงดันไฟฟ้า]

KL10C-PDiiN
กระแสไฟ(mA) Pomax(W) Uout(V)
150 6.0 3~ 40
200 8.0 3~ 40
250 10.0 3~ 40
300 9.9 3~ 33
350 10.2 3~ 29

ชุดข้อมูลกระแสไฟทั่วไปใช้สำหรับการอ้างอิงเมื่อเลือกโมเดลอุปกรณ์ติดตั้ง LED สามารถตั้งค่าระดับกระแสไฟได้มากขึ้นโดยใช้ NFC โดยใช้แอปมือถือที่ปรับได้ในขั้นตอน 1mA

ไดรเวอร์หรี่แสง 10W DALI2 DT6 150-350mA สำหรับไฟ LED พร้อมการตั้งโปรแกรม NFC 7

สแกนโค้ดเพื่อดาวน์โหลด Merrytek NFC



[เปิด/ปิด & คำอธิบายการทำงานของการหรี่แสง]

A. กดสวิตช์ PUSH สั้นๆ (เวลาในการกดสั้น 0.1s-1s) ไดรเวอร์ LED จะเปิดหรือปิด

B. การหรี่แสง: กดสวิตช์ PUSH ค้างไว้ (1s-8s) ไดรเวอร์ LED สามารถหรี่แสง ทำให้สว่างขึ้น หรือทั้งสองอย่างได้ โดยมีช่วงการหรี่แสง 1-100%

C. หน่วยความจำ: การหรี่แสง PUSH มีฟังก์ชันหน่วยความจำการหรี่แสง

D. การซิงโครไนซ์การหรี่แสง: พลังงานที่เชื่อมต่อกับสวิตช์ PUSH เดียวกันสามารถซิงโครไนซ์ได้โดยการกดสวิตช์ PUSH ค้างไว้นานกว่า 15 วินาที

E. โหมดการหรี่แสง DALI: เชื่อมต่อแหล่งจ่ายไฟกับระบบ DALI และสามารถหรี่แสงได้โดยโฮสต์ DALI ช่วงการหรี่แสงคือ 0-100%



[ เรื่องที่ต้อง Attention]

1) ต้องเชื่อมต่อไดรเวอร์ LED กับโหลดก่อนเปิดไฟเข้า มิฉะนั้น ไดรเวอร์ LED อาจเสียหาย

2) หลังจากปิดไฟเข้าของไดรเวอร์ LED จะมีแรงดันไฟฟ้าตกค้างที่เอาต์พุต ซึ่งสามารถคงอยู่ได้ประมาณ 3 นาที

3) ก่อนตั้งค่าพารามิเตอร์ผ่าน NFC โปรดตรวจสอบให้แน่ใจว่าไดรเวอร์ปิดอยู่
