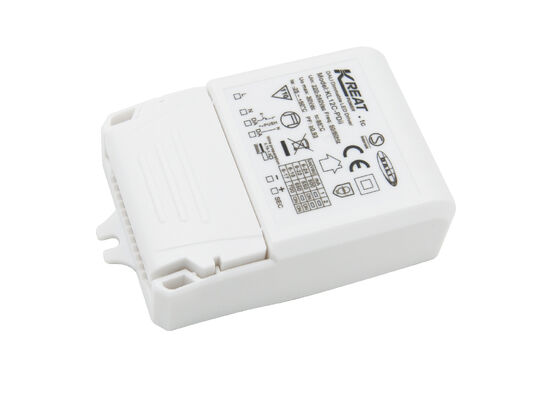

DALI2 DT6 150-500mA 12W ไดรเวอร์ LED หรี่แสงได้พร้อมการตั้งโปรแกรม NFC สำหรับไฟดาวน์ไลท์ LED

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น KL12C-PDiiN
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กล่องสีขาว+ คำแนะนำกระดานด้านนอกกล่อง (K = A)
เวลาการส่งมอบ 1 ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2 สั่งซื้อจำนวนมาก:
เงื่อนไขการชำระเงิน ที/ที
สามารถในการผลิต 20,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ใช้งาน 220-240Vac 50Hz /60Hz เพาเวอร์แฟกเตอร์ ≥0.9C @230VAC (โหลดเต็ม)
พลังงานสแตนด์บาย ≤0.5W (@230Vac) ประสิทธิภาพ 83%Max. สูงสุด 83% @230VAC （Full load） @ 230VAC (โหลดเต็ม)
โหมดการทำงาน Dali2 หรี่ลงและดันหรี่ มิติการติดตั้ง 88*52*25.5มม
การรับประกัน 5 ปี กระแสไฟออกคงที่ 150-500mA
เน้น

ไดรเวอร์ LED หรี่แสงได้ DALI2 12W

,

ไดรเวอร์ไฟดาวน์ไลท์ LED ตั้งโปรแกรมได้ NFC

,

ไดรเวอร์ LED DALI2.0 150-500mA
ฝากข้อความ
รายละเอียดสินค้า
DALI2 DT6 150-500mA 12W ไดรเวอร์ LED ที่สามารถดับได้ สําหรับไฟ LED ดาวน์ไลท์ พร้อมโปรแกรม NFC
ภาพรวมสินค้า

DALI2 DT6 150-500mA 12W ไดรเวอร์ LED ที่สามารถดับได้สําหรับไฟ LED ดาวน์ไลท์ที่มีโปรแกรม NFC

ลักษณะสินค้า
  • ไม่มีการส่องส่องสําหรับช่วงความมืดทั้งหมด
  • พลังงานรอคอยต่ํากว่า 0.5W
  • การดับความสว่างหลักด้วยปุ่มกด
  • เทคโนโลยี NFC สําหรับการเขียนโปรแกรมไร้สาย
  • อินเตอร์เฟซ DALI ที่ติดตั้ง DT6
  • การทํางานฉุกเฉินแบบ DC ที่ได้รับไฟฟ้าจากกลาง DT19
  • ค่าตอบแทน CLO
  • การป้องกัน: การตัดสาย / อุณหภูมิเกิน / ความแรงกดสูงเกิน
  • การลดกระแสไฟฟ้าสําหรับอุณหภูมิแวดล้อมสูง
  • กดความมืดด้วยฟังก์ชันความจํา
  • การรับประกัน 5 ปี
ปริมาตรเทคนิค
ไมโครซีรีส์: KL12C-PDiiN
รายละเอียดข้อมูล input
โลเตจการทํางาน 198-264Vac 50Hz/60Hz
ความดันไฟเข้าระดับ 220-240Vac 50Hz/60Hz
ระยะความแรงดันเข้าแบบ DC 200-240Vdc
กระแสไฟเข้า 0.07A แม็กซ์
กระแสไฟฟ้าเข้า < 15A (ความกว้างของกระแทกกระแสครึ่งกระแส 100μs) @ 230Vac
ค่าประสิทธิภาพ (@230V 100% load) ≥ 0.9C
การบิดเบือนฮาร์มอนิกทั้งหมด แบบ: 15% (@230Vac, 100% ความจุ)
พลังงานรอคอย ≤ 0.5W (@ 230Vac เมื่อ PUSH หรือ DALI ติดปิด)
ประสิทธิภาพ (@230Vac, 100% ความจุ) 83%
วิธีการเชื่อม 0.75-1.5mm2
รายละเอียดผลิต
ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED
ความต้องการ Ripple ค่าการส่องส่อง: ต่ํากว่า 5% สําหรับช่วงการด dimming ทั้งหมด
เวลาเริ่มต้น < 1s (@ 230Vac); < 0.5s (@ 200Vdc)
ความดันออกแบบไม่มีภาระ 55 วอลต์ DC Max
ระยะความแรงกดออกของภาระ 3-40V DC
พลังการออกแบบภาระเต็ม 12W
กระแสการออกของภาระ 150-500mA
ความแม่นยําของกระแสไฟฟ้า / ความแรงต่อเนื่อง ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น: 0.75-1.5mm2
วิธีควบคุม
ปรับความมืด PUSH ปรับความเข้มข้น PUSH หลัก (ความยาวสูงสุด: 20M)
ระยะความมืด ปรับความมืด PUSH & DALI หลัก: 0% - 100%
DALI Dimming การดับ DALI (ความยาวสูงสุด: 300 m)
การคุ้มครองและสิ่งแวดล้อม
การออกกําลังเหนือการป้องกันอุณหภูมิ ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)
การป้องกันการตัดสั้น ใช่ พร้อมฟังก์ชันฟื้นฟูตัวเอง (สามารถสอบถามได้)
อุณหภูมิการทํางาน/ความชื้น -25°C ~ 50°C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บรักษา -40°C~80°C ความชื้น: 10%-95%
อุณหภูมิส่วนสูงสุด (Tc) 85°C
ความปลอดภัยและการรับรอง
มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานโปรโตคอล DALI IEC62386-102, IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19
มาตรฐานความปลอดภัย EN61347-1
การรับรอง CE, CB, ENEC SAA
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s (เข้า "L N" - ออก "SEC")
รายละเอียดทางกายภาพ
ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท II
ประเภทอุปกรณ์ อุปกรณ์อิสระ
ขนาด (พร้อมการบด) 88 × 52 × 25.5 มิลลิเมตร
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด คู่ขนาน 15 หน่วยสูงสุด ซีรีย์ 25 หน่วยสูงสุด
ความต้องการในการบรรจุ กระเป๋า PE + คําแนะนํา + กล่อง kraft + กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก (รวมการบด) 80.2±5 กรัม
ชีวิต 5 ปี @Ta เต็มภาระ
หมายเหตุ: ปริมาตรทั้งหมดถูกทดสอบที่ความแรงกดไฟเข้า 230Vac และสภาพแวดล้อม 25 องศา เว้นแต่ที่ระบุ
ขนาด
DALI2 DT6 150-500mA 12W ไดรเวอร์ LED หรี่แสงได้พร้อมการตั้งโปรแกรม NFC สำหรับไฟดาวน์ไลท์ LED 0
แผนภาพสายไฟ
DALI2 DT6 150-500mA 12W ไดรเวอร์ LED หรี่แสงได้พร้อมการตั้งโปรแกรม NFC สำหรับไฟดาวน์ไลท์ LED 1
รูป. DALI Dimming
DALI2 DT6 150-500mA 12W ไดรเวอร์ LED หรี่แสงได้พร้อมการตั้งโปรแกรม NFC สำหรับไฟดาวน์ไลท์ LED 2
รูป B การหมอบหมอบ
คอร์ฟการลดความเข้มและการหมับ
DALI2 DT6 150-500mA 12W ไดรเวอร์ LED หรี่แสงได้พร้อมการตั้งโปรแกรม NFC สำหรับไฟดาวน์ไลท์ LED 3 DALI2 DT6 150-500mA 12W ไดรเวอร์ LED หรี่แสงได้พร้อมการตั้งโปรแกรม NFC สำหรับไฟดาวน์ไลท์ LED 4
ปัจจุบัน ความแรงดันที่ตรงกัน
ปัจจุบัน (mA) โพมัคซ์ (W) Uout (V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 12.0 3 ~ 40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3 ~ 27
500 12.0 3 ~ 24

ชุดข้อมูลกระแสไฟฟ้าทั่วไปเป็นตัวอ้างอิงในการเลือกรุ่นไฟฟ้า LED. ระดับกระแสไฟฟ้าที่มากกว่าสามารถตั้งค่าโดย NFC โดยใช้ APP มือถือที่ปรับได้ในขั้นตอน 1mA

DALI2 DT6 150-500mA 12W ไดรเวอร์ LED หรี่แสงได้พร้อมการตั้งโปรแกรม NFC สำหรับไฟดาวน์ไลท์ LED 5
สแกนรหัสเพื่อดาวน์โหลดแอพ NFC Merrytek
คําแนะนําการใช้งาน
  • เปิด/ปิด:กดสั้นสวิทช์ PUSH (0.1s-1s) แล้ว LED Driver จะเปิดหรือปิด
  • การด dimming:กดและถือสวิตช์ PUSH (1s-8s) เครื่องขับ LED สามารถทําให้ความมืด, ความสดใส, หรือทั้งสองอย่างได้ด้วยช่วงการมืด 1-100%
  • ความจํา:PUSH dimming มีฟังก์ชันความจําที่มืด
  • การปรับความมืด:พลังงานที่เชื่อมต่อกับสวิทช์ PUSH เดียวกันสามารถปรับสynchronize โดยการกดและยึดสวิทช์ PUSH ได้นานกว่า 15s
  • รูปแบบการดับ DALIเชื่อมต่อไฟฟ้ากับระบบ DALI และมันสามารถดับโดยเจ้าภาพ DALI ระยะการดับคือ 0-100%
หมายเหตุความปลอดภัยที่สําคัญ
  1. เครื่องขับ LED ต้องเชื่อมต่อกับภาระก่อนเปิดพลังงานเข้า ไม่เช่นนั้น เครื่องขับ LED อาจเสียหาย
  2. หลังจากการปิดไฟเข้าของ LED drive จะมีแรงดันที่เหลือที่การออก ซึ่งสามารถรักษาได้ประมาณ 3 นาที
  3. ก่อนการตั้งค่าผ่าน NFC กรุณาให้แน่ใจว่า Driver ได้ปิด
