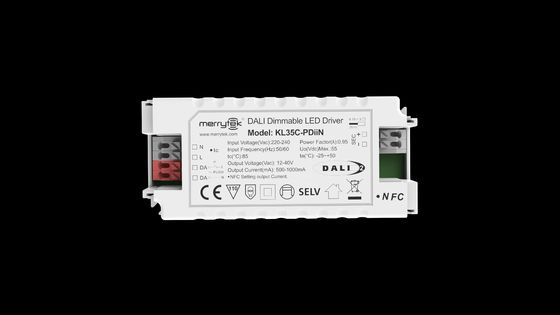

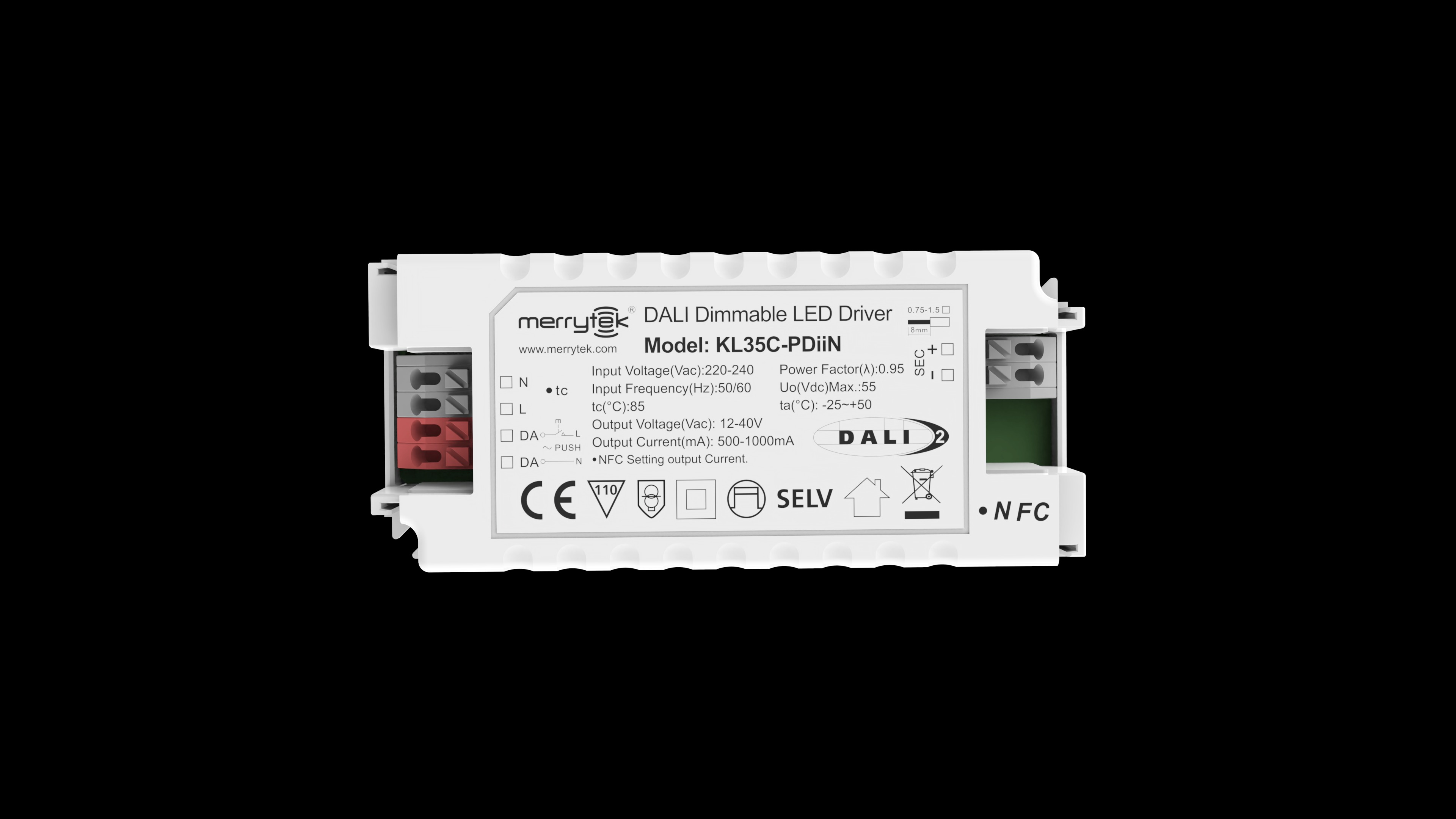

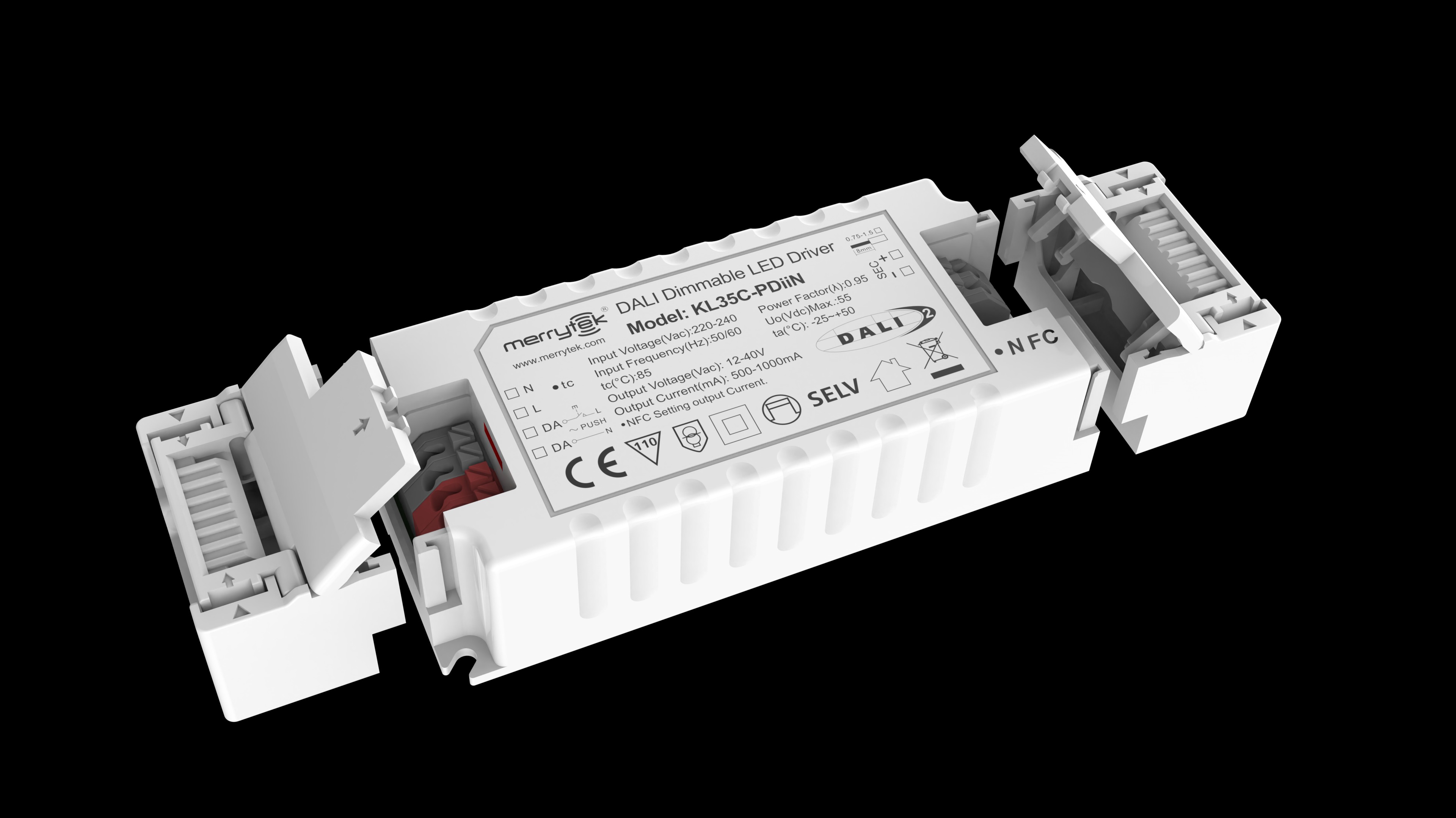

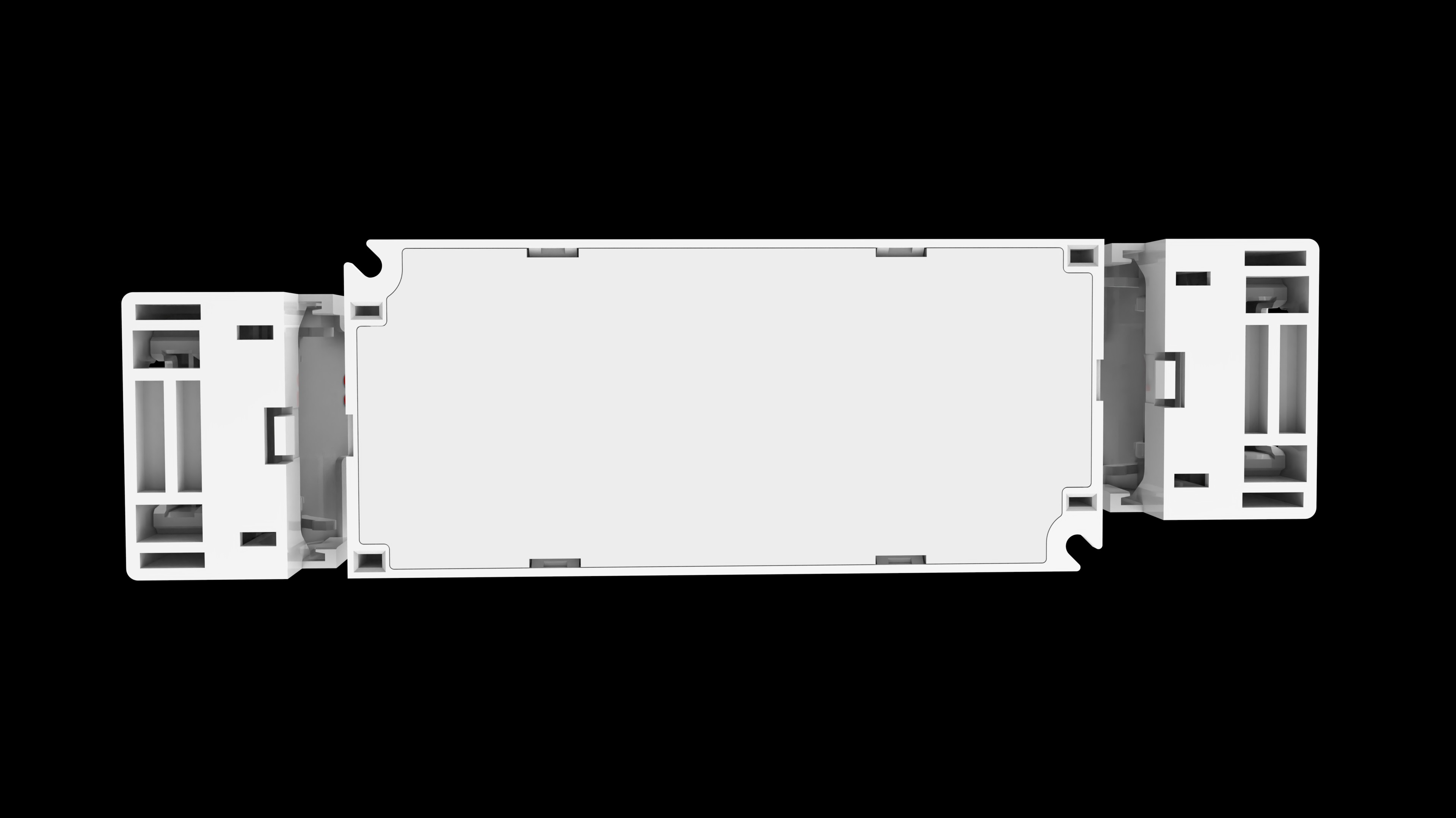

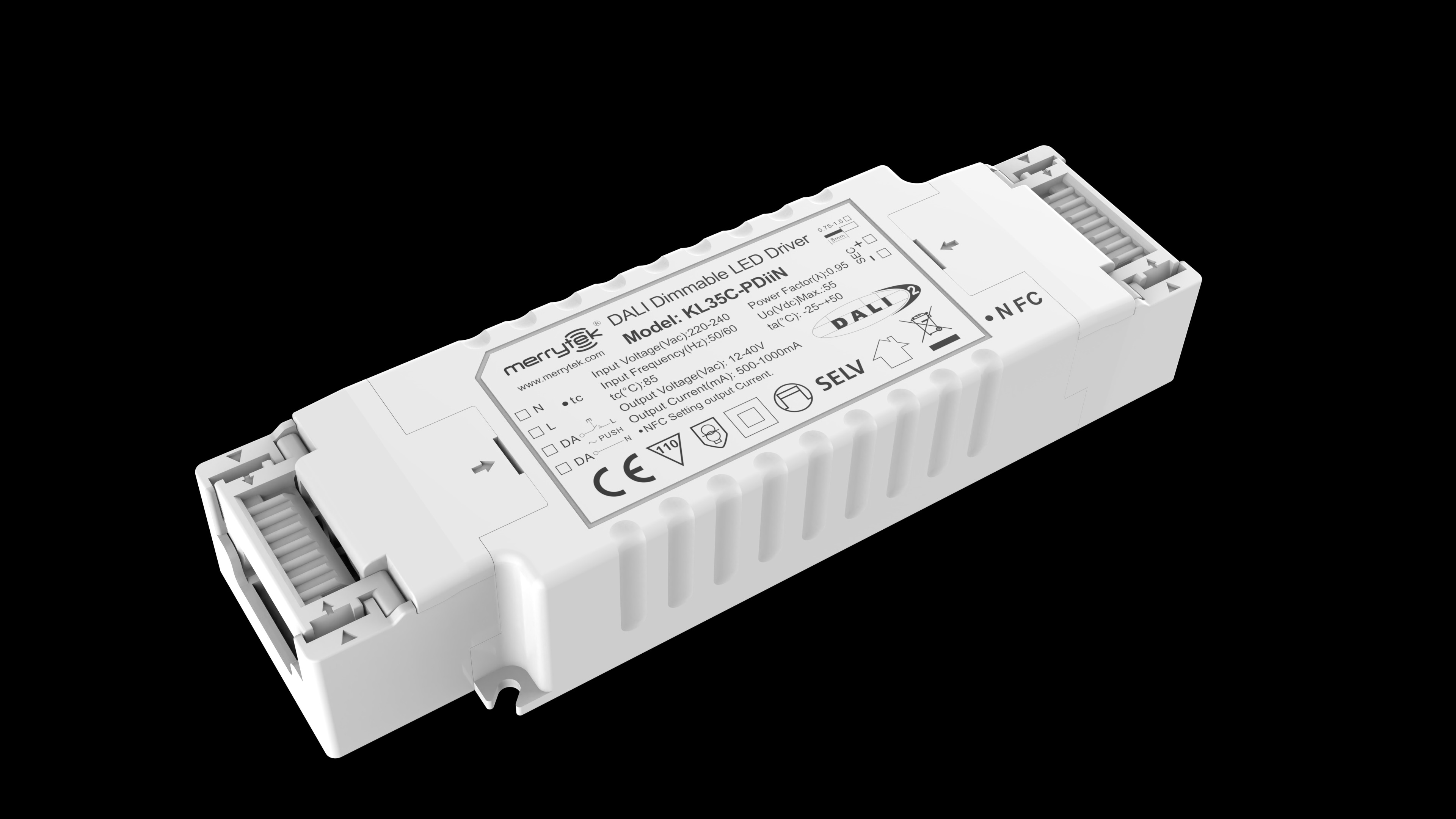

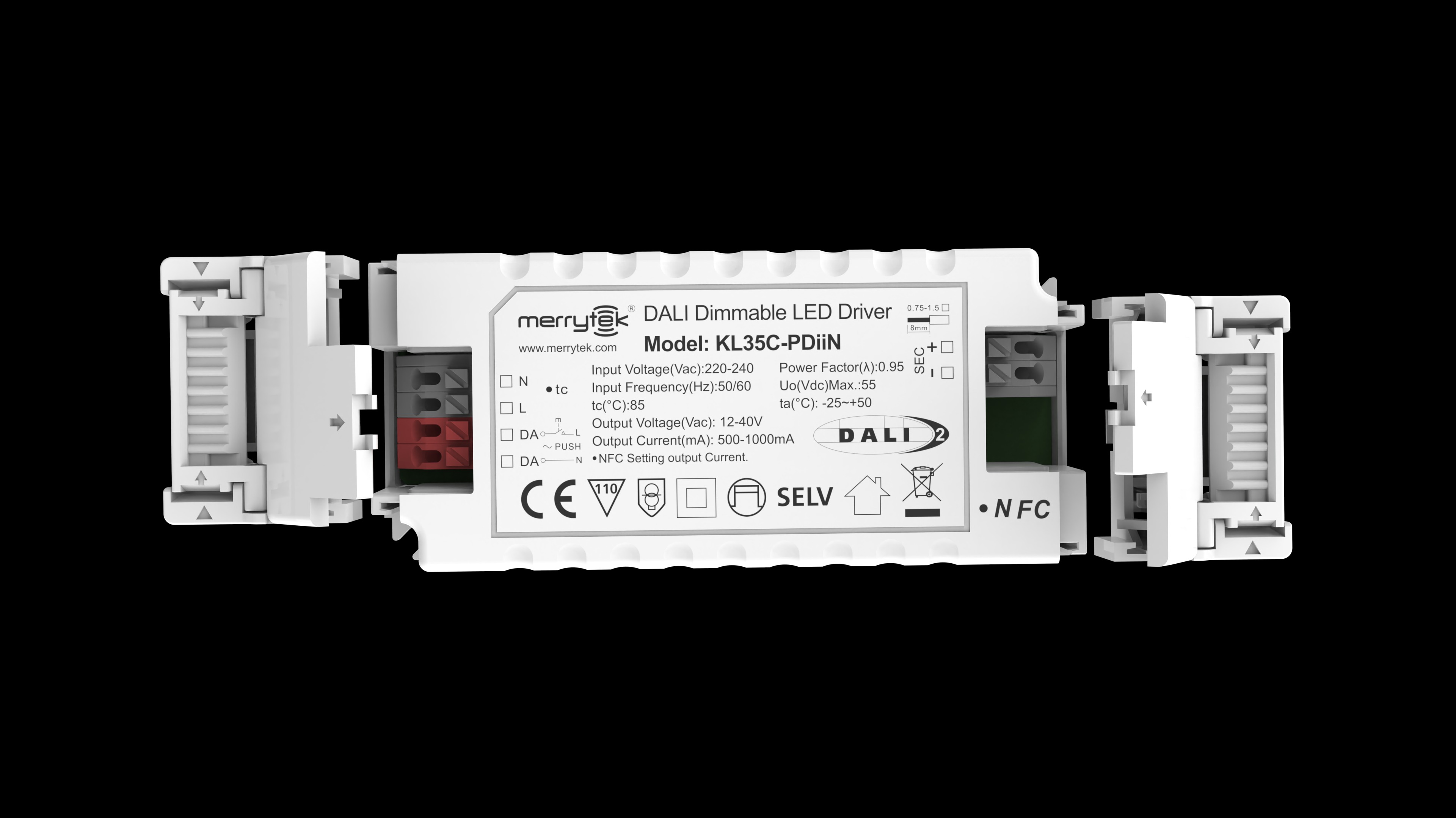

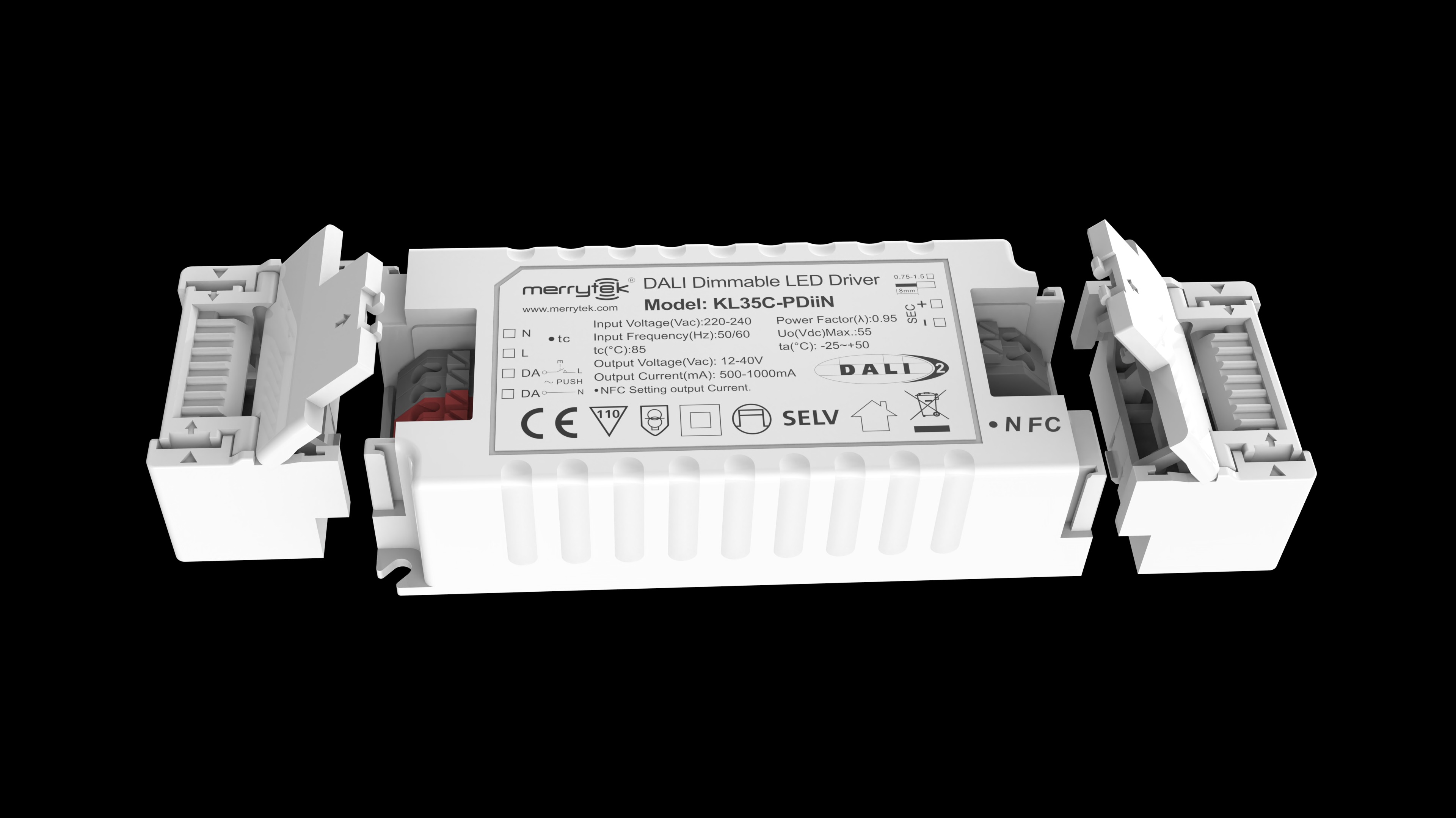

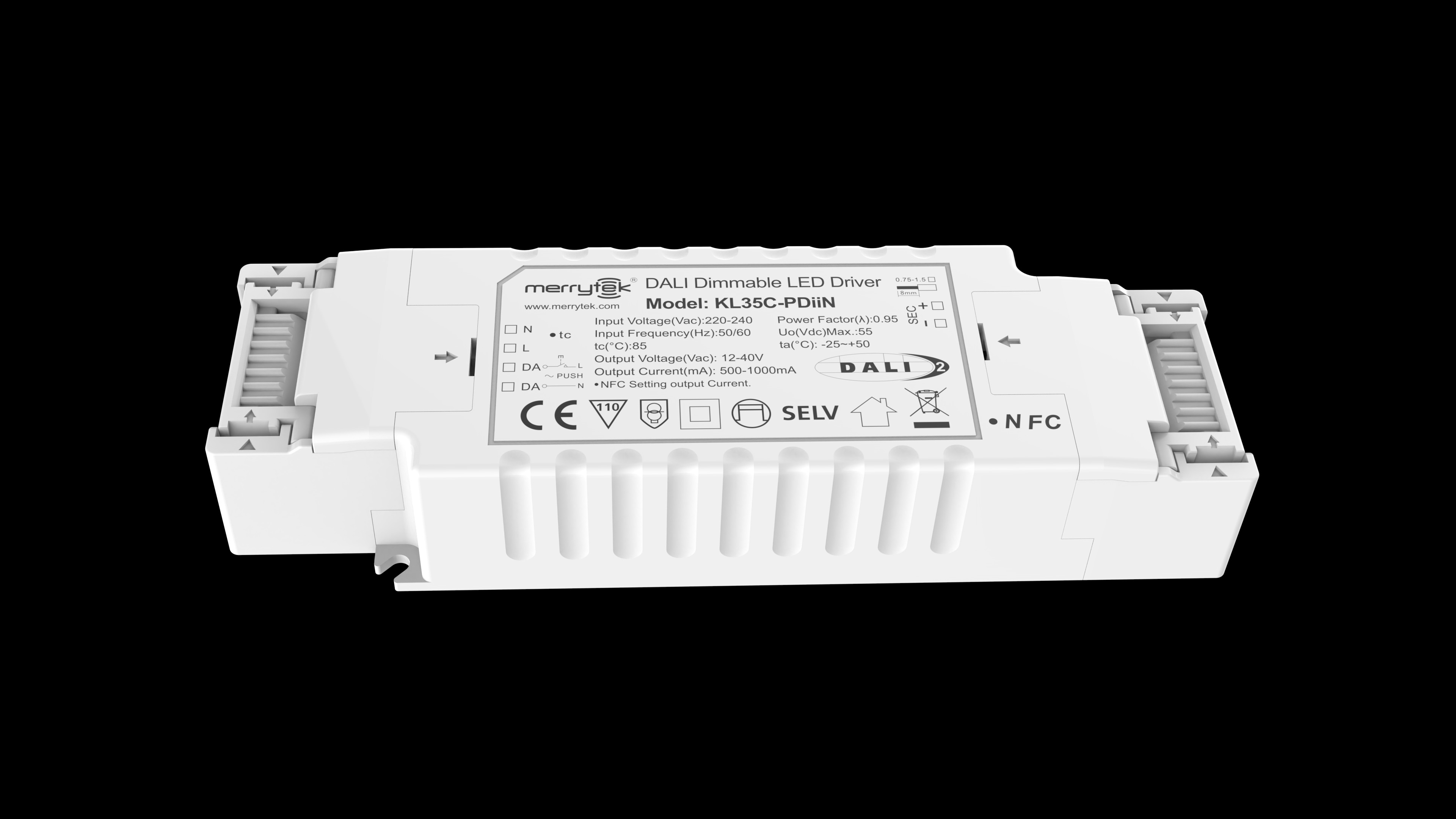

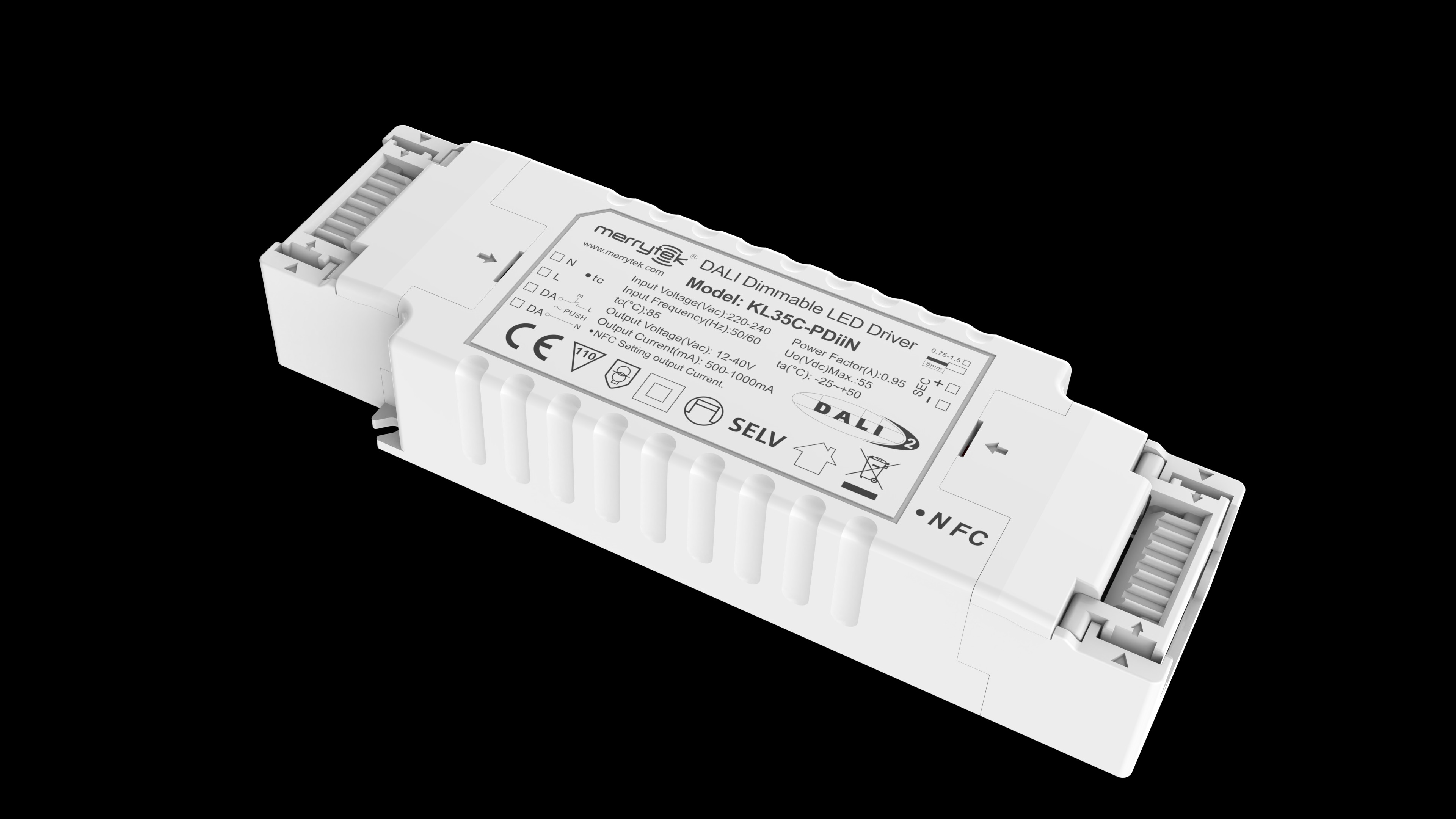

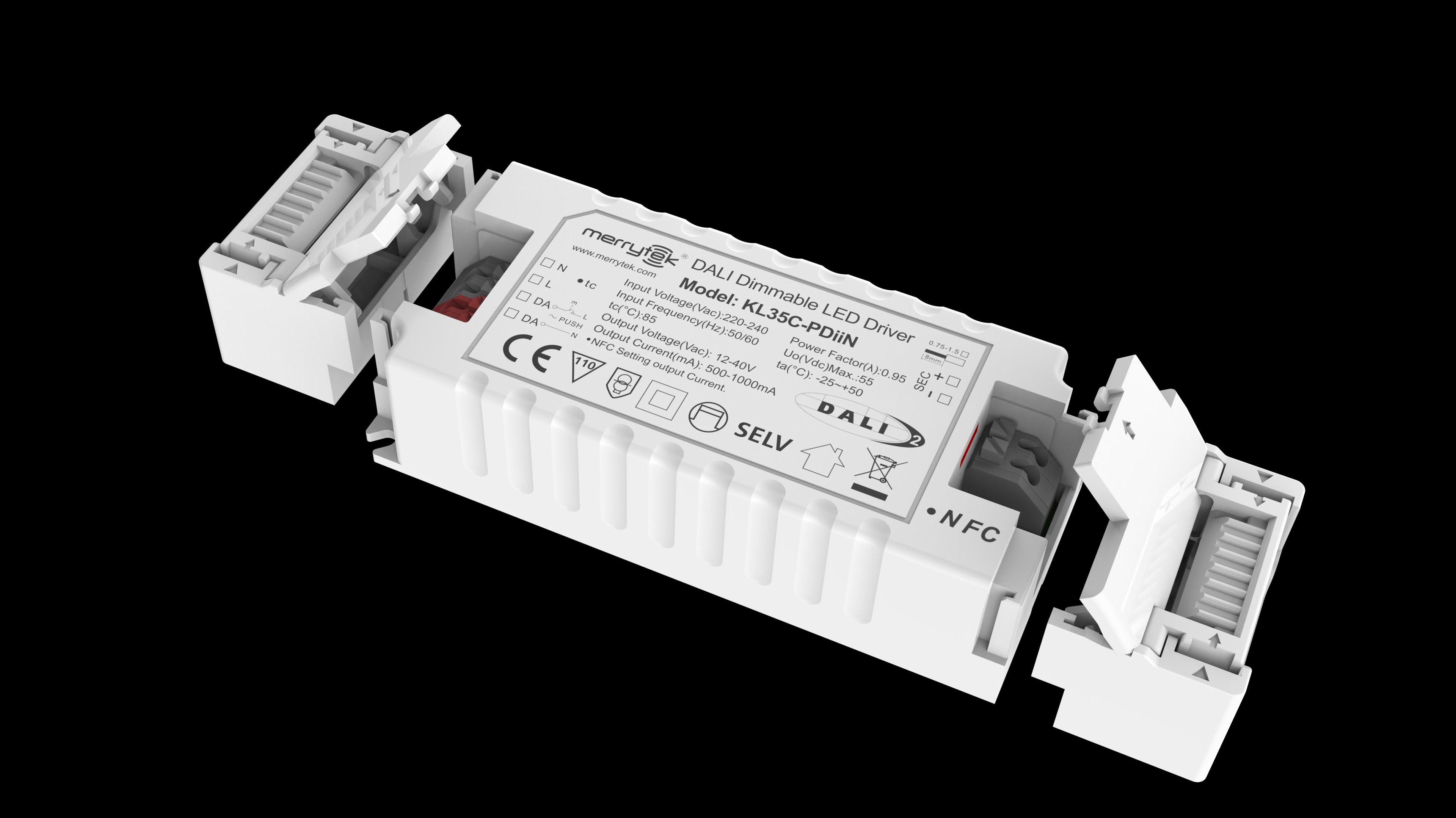

35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA พร้อม NFC สามารถเขียนโปรแกรมได้

  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
  • 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA With NFC Programmable
สถานที่กำเนิด เชียงใหม่, จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น KL35C-PDIIN
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กล่องสีขาว+ คำแนะนำกระดานด้านนอกกล่อง (K = A)
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T/T
สามารถในการผลิต 20,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ใช้งาน 220-240Vac 50Hz /60Hz เพาเวอร์แฟกเตอร์ ≥0.95 @230VAC (โหลดเต็ม)
พลังงานรอคอย ≤0.5W (@230Vac) ประสิทธิภาพ 87%Max. สูงสุด 87% @230VAC （Full load） @ 230VAC (โหลดเต็ม)
โหมดการทำงาน Dali2 หรี่ลงและดันหรี่ มิติการติดตั้ง 136*42.5*24 มม.
การรับประกัน 5 ปี กระแสไฟออกคงที่ 500-1050MA
เน้น

ไดรฟอร์ LED ขนาด 35W

,

DALI2 ดับ LED ไดรเวอร์กระแสไฟคงที่

,

PUSH ปรับความมืด LED Driver กระแสคง
ฝากข้อความ
รายละเอียดสินค้า

35W DALI2 & PUSH ปรับความมืด ดริเวอร์ปัจจุบันคงที่ ดริเวอร์ LED NFC ปรับโปรแกรม 500-1050mA





[คุณสมบัติของสินค้า]

  • ไม่มีการส่องส่องสําหรับช่วงความมืดทั้งหมด
  • พลังงานรอคอยต่ํากว่า 0.5W
  • การดับความสว่างหลักด้วยปุ่มกด
  • เทคโนโลยี NFC สําหรับการเขียนโปรแกรมไร้สาย
  • อินเตอร์เฟซ DALI ที่ติดตั้ง DT6
  • การทํางานฉุกเฉินแบบ DC ที่ได้รับไฟฟ้าจากกลาง DT19
  • ค่าตอบแทน CLO
  • การป้องกัน: การตัดสั้น / อุณหภูมิสูงเกิน / ความแรงกดสูงเกิน
  • การลดกระแสไฟฟ้าสําหรับอุณหภูมิแวดล้อมสูง
  • กดความมืดด้วยฟังก์ชันความจํา
  • การรับประกัน 5 ปี

[ปารามิเตอร์]

  ไมโครซีรีส์ KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
หน่วยงาน โลเตจการทํางาน 198-264Vac 50Hz/60Hz
ความดันไฟเข้าระดับ 220-240Vac 50Hz/60Hz
ระยะความแรงดันเข้าแบบ DC 200-240Vdc
กระแสไฟเข้า 0.06A แม็กซ์ 0.11A แม็กซ์ 0.19A แม็กซ์
กระแสไฟฟ้าเข้า < 15A (ความกว้างการกระแทกกระแสไฟฟ้าครึ่งกระแส 100μs) @ 230Vac
ปัจจัยกําลัง ((@ 230V100% ความจุ) ≥ 0.9C ≥ 093 ≥ 095
การบิดเบือนฮาร์มอนิกทั้งหมด ประจํา:15% (@230Vac, 100% ความจุ)
พลังงานรอคอย ≤ 0.5W (@ 230Vac เมื่อ PUSH หรือ DALI ติดปิด)
ประสิทธิภาพ ((@ 230Vac, 100% ความจุ) 81% 86% 87%
วิธีการเชื่อม 0.75 มม.2 0.75-1.5 มิลลิเมตร2

เครื่องตัดวงจรอัตโนมัติ



 KL10C-PDiiN (คํานวณกระแสในสาย)
แบบ B10 B13 B16 B20 B25 /
จํานวน 40 50 65 85 100 /
แบบ C10 C13 C16 C20 C25 C32
จํานวน 70 90 110 140 170 220
KL20C-PDiiN (คํานวณกระแสในสาย)
แบบ B10 B13 B16 B20 B25 /
จํานวน 25 35 45 55 65 /
แบบ C10 C13 C16 C20 C25 C32
จํานวน 60 70 80 110 130 160
KL35C-PDiiN (คํานวณกระแสในสาย)
แบบ B10 B13 B16 B20 B25 /
จํานวน 25 30 40 50 60 /
แบบ C10 C13 C16 C20 C25 C32
จํานวน 40 55 60 80 105 130
ผลิต ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED
ความต้องการ Ripple (Flimmering หรือ Flimmer-free) ค่าการส่องส่อง: ต่ํากว่า 5% สําหรับช่วงการด dimming ทั้งหมด
เวลาเริ่มต้น < 1s (@ 230Vac)
ความดันออกแบบไม่มีภาระ 50V DC แม็กซ์ 55V DC แม็กซ์ 55V DC แม็กซ์
ระยะความแรงกดออกของภาระ 3-40V DC 12-40V DC 12-40V DC
พลังการออกแบบภาระเต็ม 10W 20W 35W
กระแสการออกของภาระ 150-350mA 100-550mA 500-1050mA
ความแม่นยําของกระแสไฟฟ้า / ความแรงต่อเนื่อง ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม 0.5 มม.2 ปลายการผลักดัน ตัดเส้นเส้น: 0.75-1.5 มม.2
วิธีควบคุม ปรับความมืด PUSH ปรับความเข้มข้น PUSH หลัก (Max.lead length:20M)
ระยะความมืด ปรับความมืด PUSH & DALI หลัก: 0%-100%
DALI Dimming DALI dimming (Max.lead length:300M)
ยกเว้นPการหมุนRการประกอบ ผลิตมากกว่าอุณหภูมิ
การคุ้มครอง		 ใช่ ไม่มีฟังก์ชันการฟื้นฟูตนเอง ((สามารถสอบถามได้)
การป้องกันการตัดสั้น ใช่ ไม่มีฟังก์ชันการฟื้นฟูตนเอง ((สามารถสอบถามได้)

การดําเนินงาน

สิ่งแวดล้อม

 อุณหภูมิการทํางาน/ความชื้น -25 °C ~ 50 °C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บ -40°C~80°C ความชื้น:10%~95%
อุณหภูมิส่วนสูงสุด (Tc) 85°C

ความปลอดภัย

& EMC

 มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานโปรโตคอล DALI IEC62386-102, IEC62386-207 DT6 251 252 253
มาตรฐานความปลอดภัย EN61347-1
การรับรอง CE
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s
อื่นๆ ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท II
ประเภทอุปกรณ์ การติดตั้งอิสระและการติดตั้งภายใน
พร้อมการบด / 116*40.5*22 มิลลิเมตร 136*42.5*24 มิลลิเมตร
โดยไม่ขัด 64.5*40*23 มิลลิเมตร 78*40.5*22 มม. 96*42.5*24 มิลลิเมตร
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด 15 หน่วยสูงสุด
ความต้องการในการบรรจุ กระเป๋า PE+คําแนะนํา+กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก (รวมการบด) / 86.9±5 กรัม 115.1±5 กรัม
น้ําหนัก (โดยไม่บด) 54 ± 5 กรัม 100.5±5 กรัม 132.7±5 กรัม
ชีวิต 5 ปี @Ta เต็มภาระ
หมายเหตุ: ปริมาตรทั้งหมดจะถูกทดสอบที่ความกระชับกําลังเข้า 230VAC และสภาพแวดล้อม 25 °C เว้นแต่มีการกําหนด

[มิติ]



                          35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA พร้อม NFC สามารถเขียนโปรแกรมได้ 0

[แผนภูมิสายไฟ]



 35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA พร้อม NFC สามารถเขียนโปรแกรมได้ 135W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA พร้อม NFC สามารถเขียนโปรแกรมได้ 2



รูป ADALIสับสนมิง                                                                    ไฟก์Bกด Dimมิง



[เส้นโค้งการลดความเข้มและความมืด]

35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA พร้อม NFC สามารถเขียนโปรแกรมได้ 335W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA พร้อม NFC สามารถเขียนโปรแกรมได้ 4



[กระแสไฟฟ้าสอดคล้อง]

KL35C-PDiiN
กระแส ((mA) Pomax ((W) Uout ((V)
500 20.0 3~ 40
550 22.0 3~ 40
600 24.0 3~ 40
650 26.0 3~ 40
700 28.0 3~ 40
750 30.0 3~ 40
800 32.0 3~ 40
850 34.0 3~ 40
900 35.1 3~ 39
950 35.2 3~ 37
1000 35.0 3~ 35
1050 34.7 3~ 33

ชุดข้อมูลกระแสไฟฟ้าทั่วไปเป็นตัวอ้างอิงในการเลือกรุ่นไฟฟ้า LED ระดับกระแสไฟฟ้าที่มากขึ้นสามารถตั้งค่าโดย NFC โดยใช้ APP มือถือที่ปรับได้ในขั้นตอน 1mA

35W DALI2 & PUSH Dimming Constant Current LED Driver 500-1050mA พร้อม NFC สามารถเขียนโปรแกรมได้ 5

สแกนรหัสเพื่อดาวน์โหลด NFC Merrytek



[ON/OFF & คําอธิบายการทํางานการหมับ]

A. กดสวิตช์ PUSH ให้สั้น (เวลากดสั้น 0.1s-1s) ไดรเวอร์ LED จะเปิดหรือปิด

B. การดับ: กดและถือสวิทช์ PUSH (1s-8s) เครื่องขับ LED สามารถทําการดับ, การสว่าง, หรือทั้งสองอย่างได้ด้วยช่วงการดับ 1-100%

C. ความจํา: PUSH dimming มีฟังก์ชันความจําที่มืด

D. การปรับสynchronization: พลังงานเชื่อมต่อกับสวิตช์ PUSH เดียวกันสามารถปรับสynchronize โดยกดและยึดสวิตช์ PUSH ยาวนานกว่า 15 วินาที

E. DALI dimming mode: เชื่อมต่อไฟฟ้ากับระบบ DALI และสามารถดิมด้วย DALI host ระยะการดิม 0-100%



[ เรื่องที่จําเป็น Aการตั้งใจ]

1) เครื่องขับ LED ต้องเชื่อมต่อกับภาระก่อนเปิดพลังงานเข้า ไม่เช่นนั้น เครื่องขับ LED อาจเสียหาย

2) หลังจากที่ไฟเข้าของ LED drive ติดไป จะมีแรงดันเหลือที่ output ซึ่งสามารถรักษาได้ประมาณ 3 นาที

3) ก่อนการตั้งค่าผ่าน NFC กรุณาให้แน่ใจว่าคนขับถูกปิด
