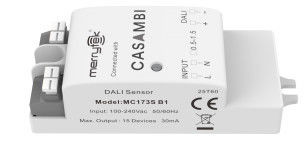

เซ็นเซอร์ไมโครเวฟ DALI2 Casambi Network แรงดันไฟฟ้าทำงาน 220-240Vac สำหรับไฟเพดาน MC173S B1

คุณสมบัติผลิตภัณฑ์


• ใช้เครือข่ายบลูทูธ Casambi mesh, ใช้แอป Casambi เพื่อออกแบบพารามิเตอร์และตั้งค่าสถานการณ์การใช้งาน, เซ็นเซอร์ไมโครเวฟ DALI
• เป็นไปตามมาตรฐาน ERP ใหม่; ใช้พลังงานสแตนด์บายต่ำ
• ย่านความถี่ ISM 5.8GHz ไมโครเวฟที่ได้รับอนุญาต; การสั่งซื้อจำนวนมากเป็นไปตามการอนุมัติ RED&TUV&DALI-2
• การออกแบบขนาดกะทัดรัด สามารถติดตั้งในโคมไฟส่วนใหญ่ได้
• ขั้วต่ออินพุตและเอาต์พุตสะดวกสำหรับการเชื่อมต่อ
• รับประกันห้าปี


พารามิเตอร์



ข้อมูลผลิตภัณฑ์


• ขนาด (หน่วย: มม.)

• ฟังก์ชัน

• การเดินสาย



คำแนะนำการติดตั้ง
​
​


ช่วงการตรวจจับ


การเริ่มต้นระบบ


หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟสว่าง 100% โดยอัตโนมัติและปิดไฟหลังจาก 10 วินาที ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้


การตั้งค่าเริ่มต้น


ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน

ประกาศการใช้งาน


• เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย หรือตั้งค่าสวิตช์ DIP
• คลื่นไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ ห้ามวางผลิตภัณฑ์ในโคมไฟโลหะที่ปิดสนิทหรือปิดบางส่วน ห้ามใช้โลหะหรือกระจกปิดทับผลิตภัณฑ์ หากเสาอากาศต้องผ่านแผ่นโลหะ โปรดตรวจสอบให้แน่ใจว่าด้านบนของเซ็นเซอร์อยู่ใกล้กับแผ่นโลหะ
• แนะนำให้เว้นระยะห่างระหว่างเซ็นเซอร์มากกว่า 2 เมตร วางให้ห่างจากอุปกรณ์ไร้สาย เช่น สวิตช์และเราเตอร์ และแนะนำให้เว้นระยะห่างระหว่างเซ็นเซอร์กับเราเตอร์มากกว่า 2 เมตร พื้นผิวด้านหน้าของเสาอากาศเซ็นเซอร์ไมโครเวฟควรอยู่ห่างจากอินพุต AC และเอาต์พุต DC เพื่อหลีกเลี่ยงสัญญาณความถี่ต่ำ/สูงที่ส่งผลต่อการทำงานปกติของเสาอากาศเซ็นเซอร์ไมโครเวฟ
• พื้นที่ความไวเกี่ยวข้องกับความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมในการติดตั้ง สภาพแวดล้อมการทำงาน วัสดุสะท้อนแสง และอื่นๆ พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบสูง 165 ซม. ในสภาพแวดล้อมที่เปิดโล่งภายในอาคาร
• รุ่นนี้เหมาะสำหรับการติดตั้งบนเพดาน หากใช้การติดตั้งบนผนัง พื้นที่ตรวจจับของเซ็นเซอร์ไมโครเวฟจะเพิ่มขึ้นอย่างมาก และอาจทำให้เกิดปรากฏการณ์คลื่นไมโครเวฟทะลุผนังหรือไฟไม่ดับ ดังนั้น โปรดปรับความไวเป็น 10% หากไม่สามารถใช้ความไว 10% ได้ โปรดหลีกเลี่ยงการติดตั้งบนผนัง หรือขอการสนับสนุนทางเทคนิคจากผู้ผลิต
• เกณฑ์แสงสว่างจะวัดในวันที่แดดจ้าโดยไม่มีเงาและในสภาวะการสะท้อนแสงแบบกระจาย สภาพแวดล้อมและสภาพอากาศที่แตกต่างกันทำให้ค่าความสว่างที่เซ็นเซอร์วัดแสงวัดได้แตกต่างกัน
• เซ็นเซอร์ไม่ควรถูกปิดกั้นหรือซ่อนด้วยโลหะ PCB ถาด LED ฯลฯ ระยะห่างระหว่างเสาอากาศเซ็นเซอร์กับวัสดุรอบข้างควรมากกว่า 5 มม. ไม่ควรมีโลหะหรือลายวงจร PCB ใกล้กับเสาอากาศเซ็นเซอร์ ด้านบนหรือด้านล่าง แนะนำให้มีความหนาของฝาครอบ 2 มม. และรักษาระยะห่างระหว่างเสาอากาศเซ็นเซอร์กับฝาครอบให้มากกว่า 3.2 มม.
• สัญญาณการสั่นสะเทือนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ การติดตั้งเซ็นเซอร์ควรอยู่ห่างจากวัตถุที่มีการสั่นสะเทือนเป็นเวลานาน เช่น อุปกรณ์โลหะขนาดใหญ่ ท่อ ช่องแอร์ ช่องระบายอากาศ ช่องระบายควัน พัดลมที่สั่น ฯลฯ สัตว์เลี้ยงในพื้นที่ตรวจจับอาจทำให้เกิดการกระตุ้นผิดพลาด
• พื้นผิวด้านหน้าของเสาอากาศโมดูลไมโครเวฟควรอยู่ห่างจากอินพุต AC, เอาต์พุต DC, สะพานเรียงกระแส, หม้อแปลง, สวิตช์ทรานซิสเตอร์ และอุปกรณ์กำลังสูงอื่นๆ เพื่อหลีกเลี่ยงสัญญาณความถี่สูงที่ส่งผลต่อการทำงานปกติของเสาอากาศเซ็นเซอร์ไมโครเวฟ
• เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น ผลการกันน้ำสำหรับการใช้งานภายนอกอาคารหรือกึ่งภายนอกอาคารจะได้รับผลกระทบ ลม ฝน และวัตถุที่เคลื่อนไหวอาจทำให้เกิดการกระตุ้นผิดพลาด เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ พื้นผิวสะท้อนแสงโลหะ หรือสภาพแวดล้อมที่ปิดสนิทขนาดเล็ก คลื่นไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการกระตุ้นผิดพลาด โปรดลดความไวลง หรือขอการสนับสนุนทางเทคนิคจากผู้ผลิต
• เมื่ออุณหภูมิแวดล้อมสูงกว่า 80'C การป้องกันอุณหภูมิเกินอาจถูกกระตุ้น (กู้คืนอัตโนมัติหลังจากเย็นลง)
• สำหรับการติดตั้งในสภาพแวดล้อมใหม่ แนะนำให้ทดสอบตัวอย่าง 5 ชิ้นก่อนการติดตั้ง
