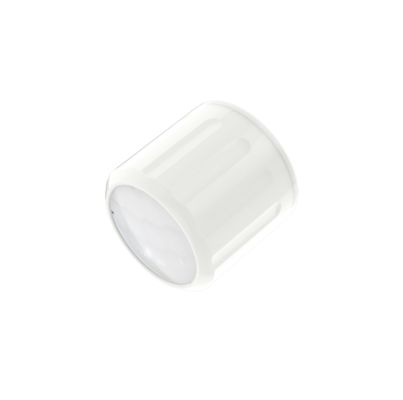

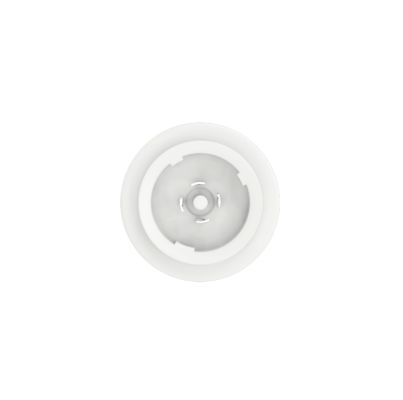

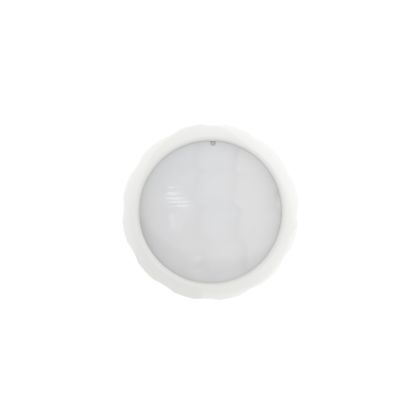

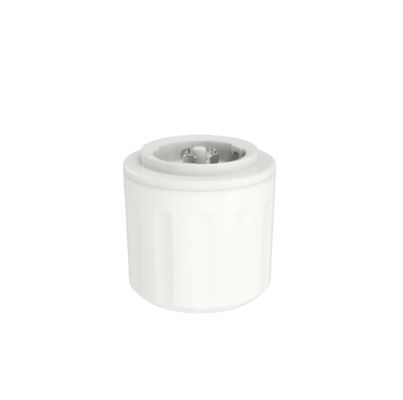

เซ็นเซอร์ตรวจจับความเคลื่อนไหว Zhaga Book18 DALI สำหรับ High Bay, ระดับการป้องกัน IP65, ความสูงติดตั้งสูงสุด 12 เมตร MDA079D IR Z

[คุณสมบัติผลิตภัณฑ์]


• ได้รับการรับรอง DALI-2&D4i; ทำงานร่วมกับไดรเวอร์ D4i ได้อย่างราบรื่น
• ประเภทอินสแตนซ์เซ็นเซอร์ตรวจจับความเคลื่อนไหว 3 (303); ประเภทอินสแตนซ์เซ็นเซอร์วัดแสง 4 (304)
• ความสูงในการติดตั้งภายในอาคารสูงสุด 12 เมตร, ตรวจจับความเคลื่อนไหวด้วย PIR
• พารามิเตอร์เซ็นเซอร์ทั้งหมดสามารถตั้งค่าได้โดยการตั้งค่าตัวควบคุมกลาง DALI
• ซ็อกเก็ต Zhaga book 18, Plug&Play IP65


[พารามิเตอร์]


[คำอธิบายฟังก์ชัน]


[ข้อมูลผลิตภัณฑ์]


• ขนาดฟังก์ชัน

การติดตั้ง

• ช่วงการตรวจจับ

หลังจากเปิดเครื่อง เซ็นเซอร์จะอุ่นเครื่อง 45-60 วินาที จากนั้นจึงเริ่มทำงาน ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้
หลังจากเปิดเครื่อง เซ็นเซอร์จะอุ่นเครื่อง 45-60 วินาที จากนั้นจึงเริ่มทำงาน ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้

[


การตั้งค่าเริ่มต้น


]ความไว: 100%, เวลาหน่วง: 10 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน, ช่วงสแตนด์บาย: 0 วินาที, ระดับ DIM สแตนด์บาย: 10%[ประกาศการใช้งาน]

เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดแหล่งจ่ายไฟก่อนทำการติดตั้ง เดินสาย และเปลี่ยนพารามิเตอร์

เซ็นเซอร์ PIR ไม่สามารถทะลุผ่านวัสดุใดๆ ได้ โปรดตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างเซ็นเซอร์กับผู้คน/วัตถุที่เคลื่อนไหว

• เซ็นเซอร์อาจตรวจจับผู้คนได้ยากหากสวมเสื้อผ้าหนาในฤดูหนาว
• สัญญาณความร้อนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ
• เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น แสงแดดภายนอกอาจส่งผลต่อการตรวจจับของเซ็นเซอร์
• เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
• ประสิทธิภาพการหรี่แสงอาจแตกต่างกันเมื่อทำงานกับไดรเวอร์ 0-10V ที่แตกต่างกัน
• เกณฑ์แสงธรรมชาติจะวัดในสภาพแวดล้อมที่มีแดดโดยไม่มีเงาและการสะท้อนแสงโดยรอบ ระดับลักซ์ในสภาพแวดล้อมอาจแตกต่างกันไปในสภาพแวดล้อม สภาพอากาศ ภูมิอากาศ เวลาของวัน และฤดูกาลที่แตกต่างกัน
• ระยะทางการตรวจจับเกี่ยวข้องกับความสูงของบุคคล ความสูงในการติดตั้ง มุมการติดตั้ง อุณหภูมิสภาพแวดล้อมการทำงาน และอื่นๆ เมื่ออุณหภูมิแวดล้อมใกล้เคียงกับช่วงอุณหภูมิร่างกายมนุษย์ (36℃~37℃/96.8~98.6℉) การตรวจจับความเคลื่อนไหวด้วย PIR จะอ่อนลงอย่างมากหรือไม่ตอบสนอง เมื่ออุณหภูมิแวดล้อมหรืออุณหภูมิถาด LED สูงกว่า 55℃/131℉ อาจเกิดการกระตุ้นผิดพลาด โปรดลองลดความไวในการตรวจจับเพื่อปรับปรุง หากยังคงมีการกระตุ้นผิดพลาด เซ็นเซอร์ PIR จะไม่เหมาะสำหรับการใช้งานในพื้นที่
• พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบสูง 165 ซม. ในสภาพแวดล้อมที่เปิดโล่งภายในอาคาร
• ผลิตภัณฑ์นี้ต้องใช้กับแหล่งจ่ายไฟ DC ที่มีแรงดันไฟฟ้าคงที่ ซึ่งมีแรงดันไฟฟ้าอินพุตคงที่และปัจจัยการกระเพื่อมต่ำ (ปัจจัยการกระเพื่อมต่ำกว่า 100mV; กระแสโหลดสูงกว่า 25mA)
• เมื่อติดตั้งในสภาพแวดล้อมใหม่ โปรดติดตั้งและทดสอบผลิตภัณฑ์อย่างน้อย 5 ชิ้นก่อนการติดตั้งจำนวนมาก
• PIR เป็นเซ็นเซอร์อินฟราเรดแบบ Pyroelectric ที่ตรวจจับการเปลี่ยนแปลงของรังสีอินฟราเรด โปรดใส่ใจกับประเด็นต่อไปนี้ในการใช้งานจริง เช่น การตรวจจับแหล่งความร้อนนอกเหนือจากร่างกายมนุษย์ อุณหภูมิของแหล่งความร้อนไม่เปลี่ยนแปลง หรือแหล่งความร้อนไม่เคลื่อนไหว และปัจจัยแวดล้อมอื่นๆ และการละเมิดหลักการใช้งาน PIR ที่ส่งผลกระทบเมื่อตรวจจับแหล่งความร้อนนอกเหนือจากร่างกายมนุษย์เนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจถูกกระตุ้นผิดพลาด 1. เมื่อสัตว์ขนาดเล็กเข้าสู่ช่วงการตรวจจับ 2. เมื่อรังสีอินฟราเรดระยะไกลจากแสงแดด ไฟหน้ารถ หลอดไส้ ฯลฯ ส่องกระทบเซ็นเซอร์โดยตรง3. เมื่ออุณหภูมิในช่วงการตรวจจับเปลี่ยนแปลงอย่างรวดเร็วเนื่องจากอากาศอุ่น อากาศเย็นจากอุปกรณ์เรือนกระจกเย็น ไอน้ำจากเครื่องทำความชื้น ฯลฯ
• เมื่อตรวจจับแหล่งความร้อนเนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจไม่กระตุ้น
• 1. เมื่อมีสารเช่นแก้วและอะคริลิกที่ปิดกั้นการส่งผ่านรังสีอินฟราเรดระยะไกลระหว่างเซ็นเซอร์และวัตถุที่ตรวจจับ
• 2. แหล่งความร้อนในช่วงการตรวจจับแทบไม่เคลื่อนไหวหรือเคลื่อนไหวด้วยความเร็วสูง
