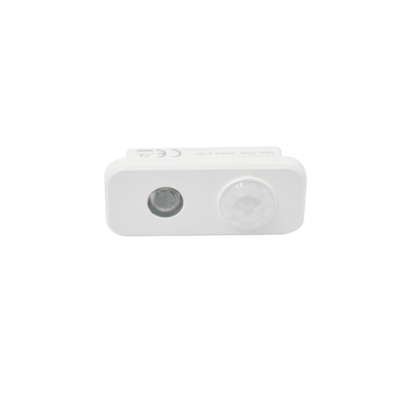

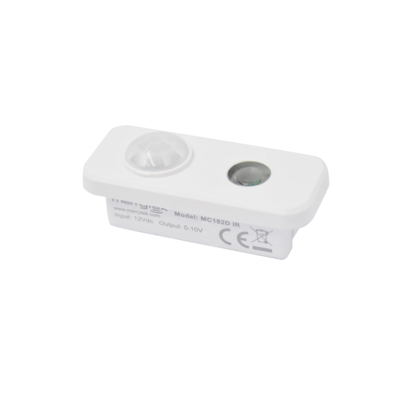

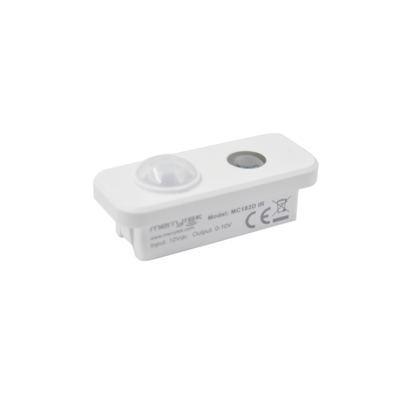

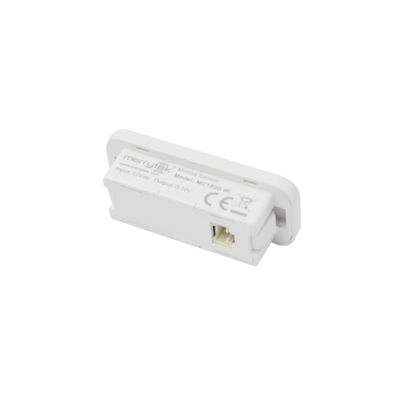

12Vdc PIR เซนเซอร์การเคลื่อนไหวด้วย 0-10V Dimming สําหรับแสงแผ่น, การทํางานความสําคัญของแสงกลางวัน
| สถานที่กำเนิด | เชียงใหม่, จีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | MC182D IR |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | กระดาน+กล่อง(K=A) |
| เวลาการส่งมอบ | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 10,000 ชิ้น / เดือน |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
วอทส์แอพพ์:0086 18588475571
วีชัต: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| Operating Voltage | 12±1VDC | Operating current | 25±5mA |
|---|---|---|---|
| Output signal | 0 -10VDC dimming | Mounting Height | 3m (4m Max) |
| Operating Temperature | -20℃~+55℃ | Certificate | CE |
| Lifetime | 3 years warranty @Ta (indoor) | ||
| เน้น | เซนเซอร์การเคลื่อนไหว PIR สําหรับแสงแผ่น,0-10v หนา PIR เซนเซอร์การเคลื่อนไหว |
||
รายละเอียดสินค้า
[คุณสมบัติของผลิตภัณฑ์]
- อินเทอร์เฟซมาตรฐานสากล Zhaga BooK20(R44 X17；R60 X22)
- ความสูงในการติดตั้งสูงสุด 4 เมตร เหมาะสำหรับสำนักงานแบบเปิดและสำนักงานส่วนตัว
- เซ็นเซอร์ตรวจจับความเคลื่อนไหว PIR สำหรับไฟแผง ไฟเส้น
- สามารถปรับพารามิเตอร์เซ็นเซอร์ได้ด้วยรีโมท
- เซ็นเซอร์ PIR ติดตั้งต่ำ
[พารามิเตอร์]
| อินพุต | |||
| แรงดันไฟฟ้าที่กำหนด | 12±1VDC | ||
| กระแสไฟใช้งาน | 25±5mA | ||
| แรงดันไฟกระเพื่อม | <100mVp-p | ||
| เอาต์พุต | |||
| สัญญาณเอาต์พุต | สัญญาณหรี่ไฟ 0 -10V | ||
| เซ็นเซอร์พารามิเตอร์ | |||
| โหมดการตรวจจับ | การตรวจจับ PIR | ||
| ระยะเวลาพัก | 30s/1min/3min/5min/10min/20min/30min(MH17) | ||
| ระยะเวลาสแตนด์บาย | 0s/10s/1min/3min/5min/10min/30min/+∞(MH17) | ||
| เซ็นเซอร์วัดแสง |
ลำดับความสำคัญของแสงกลางวัน
|
เปิด | ปิด |
| 5Lux | 55-105Lux | ||
| 15Lux | 65-115Lux | ||
| 30Lux | 80-130Lux | ||
| 50Lux | 100-150Lux | ||
| 100Lux | 150-250Lux | ||
| 150Lux | 200-300Lux | ||
| ระดับการหรี่ไฟ | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) | ||
| ระยะการตรวจจับ (รัศมี) | 2.5m (ในร่ม, ความไว 100%, ไม่มีแสงแดดส่องถึงเซ็นเซอร์โดยตรง อุณหภูมิ:25℃ ) | ||
| ความสูงในการติดตั้ง | โดยทั่วไป 3m (สูงสุด 4m) ดูหมายเหตุ 1 & 2 | ||
| สภาพแวดล้อม | |||
| อุณหภูมิในการทำงาน (Ta) | -20℃-55℃ | ||
| อุณหภูมิในการจัดเก็บ | -40℃~+80℃ ความชื้น: ≤85% (ไม่ควบแน่น) | ||
| มาตรฐานการรับรอง | |||
| ได้รับการรับรอง | CE | ||
| ข้อกำหนดด้านสิ่งแวดล้อม | เป็นไปตามข้อกำหนด RoHS 2.0, Reach | ||
| ระดับ IP | IP20 | ||
| อื่นๆการเดินสายไฟ | |||
| [คำแนะนำในการติดตั้ง] | ข้อกำหนดในการติดตั้ง | ||
| รูขนาด Zhaga book20 | ข้อกำหนดในการบรรจุ | ||
| แผ่นกั้น + กล่อง (K=A) | น้ำหนักสุทธิ | ||
| 10±3g | อายุการใช้งาน | ||
| รับประกัน 3 ปี @Ta (ในร่ม) | หมายเหตุ: | ||
|
เมื่ออุณหภูมิแวดล้อมใกล้เคียงกับช่วงอุณหภูมิร่างกายมนุษย์ (36℃~37℃/96.8~98.6℉) การตรวจจับความเคลื่อนไหว PIR จะอ่อนลงอย่างมากหรือไม่ตอบสนอง
|
|||
ฟังก์ชันเปิด-ปิด
| ตั้งค่าระยะเวลาสแตนด์บายเป็น “0s” | การหรี่ไฟ 2 ขั้นตอน |
| ตั้งค่าระยะเวลาสแตนด์บายเป็น “+∞” | การหรี่ไฟ 3 ขั้นตอน |
| ตั้งค่าระยะเวลาสแตนด์บายเป็น “10s/1min/3min/5min/10min/30min” | ลำดับความสำคัญของแสงกลางวัน |
| ไม่มี | การเก็บเกี่ยวแสงกลางวัน |
| รีโมทตั้งค่าโหมด DH+เซ็นเซอร์วัดแสง “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” | [ข้อมูลผลิตภัณฑ์] |
ขนาด (
- หน่วย: มม.)
ฟังก์ชัน
- การเดินสายไฟ
- [คำแนะนำในการติดตั้ง]
อุปกรณ์เสริม
อุปกรณ์เสริม
[ระยะการตรวจจับ]
[การเริ่มต้น]
[การเริ่มต้น]
หลังจากเปิดเครื่อง เซ็นเซอร์จะอุ่นเครื่อง 45-60 วินาที จากนั้นจึงเริ่มทำงาน
[การตั้งค่าเริ่มต้น]
ความไว: 100% ระยะเวลาพัก: 5s เซ็นเซอร์วัดแสง: ปิดใช้งาน
[ประกาศการใช้งาน]
ควรติดตั้งเซ็นเซอร์โดยช่างไฟฟ้ามืออาชีพ โปรดปิดเครื่องก่อนทำการติดตั้ง เดินสายไฟ และเปลี่ยนพารามิเตอร์
- เซ็นเซอร์ PIR ไม่สามารถทะลุทะลวงวัสดุใดๆ ได้ โปรดตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างเซ็นเซอร์กับผู้คน/วัตถุที่เคลื่อนที่
- เซ็นเซอร์อาจตรวจจับผู้คนได้ยากหากสวมเสื้อผ้าหนาๆ ในฤดูหนาว
- สัญญาณความร้อนจะถูกมองว่าเป็นสัญญาณการเคลื่อนที่เพื่อทริกเกอร์เซ็นเซอร์ หลีกเลี่ยงการหันเซ็นเซอร์ไปทางเครื่องปรับอากาศหรือแหล่งความร้อนอื่นๆ
- เซ็นเซอร์ใช้สำหรับภายในอาคารเท่านั้น แสงแดดกลางแจ้งอาจส่งผลต่อการตรวจจับของเซ็นเซอร์
- เนื่องจากการปรับปรุงอย่างต่อเนื่อง เนื้อหาของคำแนะนำนี้อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ประสิทธิภาพการหรี่ไฟอาจแตกต่างกันเมื่อทำงานร่วมกับไดรเวอร์ 0-10V ที่แตกต่างกัน
- เกณฑ์แสงกลางวันวัดในสภาพแวดล้อมที่มีแดดจ้าโดยไม่มีเงาและการสะท้อนแสงโดยรอบ ระดับลักซ์โดยรอบอาจแตกต่างกันไปในสภาพแวดล้อม สภาพอากาศ สภาพอากาศ เวลาของวัน และฤดูกาลที่แตกต่างกัน
- ระยะการตรวจจับสัมพันธ์กับความสูงของผู้คน ความสูงในการติดตั้ง มุมการติดตั้ง อุณหภูมิสภาพแวดล้อมในการทำงาน และอื่นๆ เมื่ออุณหภูมิแวดล้อมใกล้เคียงกับช่วงอุณหภูมิร่างกายมนุษย์ (36℃~37℃/96.8~98.6℉) การตรวจจับความเคลื่อนไหว PIR จะอ่อนลงอย่างมากหรือไม่ตอบสนอง เมื่ออุณหภูมิแวดล้อมหรืออุณหภูมิถาด LED สูงกว่า 55℃/131℉ อาจเกิดการทริกเกอร์ผิดพลาดได้ โปรดพยายามลดความไวในการตรวจจับเพื่อปรับปรุง หากยังคงมีการทริกเกอร์ผิดพลาด เซ็นเซอร์ PIR ไม่ควรใช้ในพื้นที่นั้น
- พื้นที่ตรวจจับที่กำหนดเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบที่มีความสูง 165 ซม. ในสภาพแวดล้อมเปิดในร่ม
- ผลิตภัณฑ์นี้ต้องใช้กับ
- DCแหล่งจ่ายไฟ ที่มีแรงดันไฟฟ้าคงที่ ซึ่งแรงดันไฟฟ้าอินพุตมีความเสถียรและมีค่าริปเปิลต่ำ (ค่าริปเปิลต่ำกว่า 100mV; กระแสไฟโหลดมากกว่า 25mA) เมื่อทำการติดตั้งในสภาพแวดล้อมใหม่ โปรดติดตั้งและทดสอบผลิตภัณฑ์อย่างน้อย 5 ชิ้นก่อนทำการติดตั้งจำนวนมากPIR เป็นเซ็นเซอร์อินฟราเรดไพโรอิเล็กทริกที่ตรวจจับการเปลี่ยนแปลงของรังสีอินฟราเรด โปรดใส่ใจกับเรื่องต่อไปนี้ในระหว่างการใช้งานจริง เช่น การตรวจจับแหล่งความร้อนอื่นที่ไม่ใช่ร่างกายมนุษย์ อุณหภูมิของแหล่งความร้อนไม่เปลี่ยนแปลง หรือแหล่งความร้อนไม่เคลื่อนที่ และปัจจัยด้านสิ่งแวดล้อมอื่นๆ ที่เกี่ยวข้องและการละเมิดหลักการใช้งาน PIR
- เมื่อตรวจจับแหล่งความร้อนอื่นที่ไม่ใช่ร่างกายมนุษย์เนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจถูกทริกเกอร์ผิดพลาด
-
1. เมื่อสัตว์ขนาดเล็กเข้ามาในระยะการตรวจจับ
-
2. เมื่อรังสีอินฟราเรดจากแสงแดด ไฟหน้ารถยนต์ หลอดไส้ ฯลฯ สัมผัสกับเซ็นเซอร์โดยตรง
3. เมื่ออุณหภูมิในระยะการตรวจจับเปลี่ยนแปลงไปอย่างมากเนื่องจากอากาศอุ่น อากาศเย็นจากอุปกรณ์เรือนกระจกเย็น ไอน้ำจากเครื่องทำความชื้น ฯลฯ
เมื่อตรวจจับแหล่งความร้อนเนื่องจากปรากฏการณ์ต่อไปนี้ PIR อาจไม่ทริกเกอร์
1. เมื่อมีสารต่างๆ เช่น แก้วและอะคริลิกที่ขวางการส่งผ่านรังสีอินฟราเรดระหว่างเซ็นเซอร์และวัตถุตรวจจับ
- 2. แหล่งความร้อนภายในระยะการตรวจจับแทบจะไม่เคลื่อนที่หรือเคลื่อนที่ด้วยความเร็วสูง
