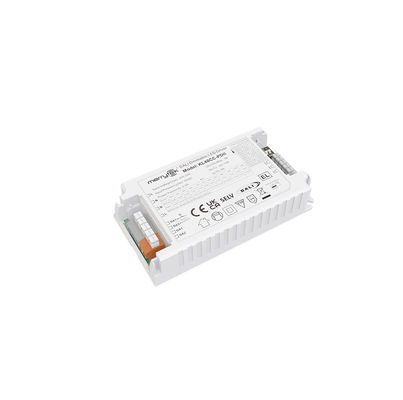

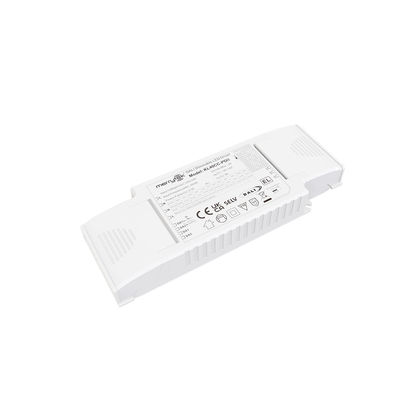

40W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
สถานที่กำเนิด เชียงใหม่, จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น KL40CC-PDII
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กล่องสีขาว+ คำแนะนำกระดานด้านนอกกล่อง (K = A)
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T/T
สามารถในการผลิต 20,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ใช้งาน 220-240Vac 50Hz /60Hz เพาเวอร์แฟกเตอร์ ≥0.95 @230VAC (โหลดเต็ม)
พลังงานรอคอย ≤0.5W (@230Vac) ประสิทธิภาพ 86% แม็กซ์ @ 230VAC (ภาระเต็ม)
โหมดการทำงาน Dali DT8, การดำเนินการฉุกเฉิน DT19 มิติการติดตั้ง 180*67*24 มม.
วัสดุที่อยู่อาศัย พลาสติก ตลอดชีวิต 50000h @Ta โหลดเต็ม
ฝากข้อความ
รายละเอียดสินค้า

40W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP





[คุณสมบัติของสินค้า]

  • ไม่มีการส่องส่องสําหรับช่วงความมืดทั้งหมด
  • พลังงานรอคอยต่ํากว่า 0.5W
  • การดับความสว่างหลักด้วยปุ่มกด
  • อินเตอร์เฟซ DALI ที่ติดตั้ง DT8
  • การทํางานฉุกเฉินแบบ DC ที่ได้รับไฟฟ้าจากกลาง DT19
  • การป้องกัน: การตัดสั้น / อุณหภูมิสูงเกิน / ความแรงกดสูงเกิน
  • การลดกระแสไฟฟ้าสําหรับอุณหภูมิแวดล้อมสูง
  • กดความมืดด้วยฟังก์ชันความจํา
  • การรับประกัน 5 ปี



  • ปริมาตร
หน่วยงาน โลเตจการทํางาน 198-264VAC 50Hz / 60Hz
ความดันไฟเข้าระดับ 220-240VAC 50Hz / 60Hz
ระยะความแรงดันเข้าแบบ DC 200-240VDC
กระแสไฟเข้า 0.21A แม็กซ์
กระแสไฟฟ้าเข้า < 15A (ความกว้างกระแทกกระแสไฟฟ้าครึ่งกระแส 100US) @ 230VAC
ปัจจัยพลังงาน ≥ 0.95 @ 230VAC (แรงเต็ม)
การบิดเบือนฮาร์มอนิกทั้งหมด ประจํา: 13% (@230Vac, 100% ความจุ)
พลังงานรอคอย ≤ 0.5W ((@ 230Vac)
ประสิทธิภาพ 86% มากที่สุด @ 230VAC (ภาระเต็ม)
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น: 0.75- 1.5 mm2
ปริมาณในและออก 22PCS ((@ 230Vac)

เครื่องตัดวงจรอัตโนมัติ

(คํานวณกระแสในสาย)

 แบบ B10 B13 B16 B20 B25 /
จํานวน 20 25 30 45 50 /
แบบ C10 C13 C16 C20 C25 C32
จํานวน 35 48 55 70 90 110
ผลิต ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED
ความต้องการ Ripple (Flimmering หรือไม่ระยับ) ค่าการส่องแสง: ต่ํากว่า 2% สําหรับช่วงการด dimming ทั้งหมด
เวลาเริ่มต้น < 0.7s (@ 230Vac) <0.5s (@ DC Input)
ความดันออกแบบไม่มีภาระ 68VDC สูงสุด
ระยะความแรงกดออกของภาระ 12-50VDC
พลังการออกแบบภาระเต็ม สูงสุด 40W
กระแสการออกของภาระ 500 ~ 1050mA: สําหรับรายละเอียด
ผลิต ความแม่นยําของกระแสไฟฟ้า / ความแรงต่อเนื่อง ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น: 0.75- 1.5 mm2
วิธีควบคุม ปรับความมืด PUSH ปรับความเข้มข้น PUSH หลัก (ความยาวสูงสุด: 20 M)
1-10 วอลต์ Dimming ไม่
ระยะความมืด ปรับความมืด PUSH & DALI หลัก: 0%-100%
โปเทนติโอเมตร ไม่
DALI Dimming DALI dimming (Max..lead length: 300 M)
ยกเว้นPการหมุนRการประกอบ ผลิตมากกว่าอุณหภูมิ
การคุ้มครอง		 ใช่ ไม่มีฟังก์ชันการฟื้นฟูตนเอง ((สามารถสอบถามได้)
การป้องกันการตัดสั้น ใช่ ไม่มีฟังก์ชันการฟื้นฟูตนเอง ((สามารถสอบถามได้)

การดําเนินงาน

สิ่งแวดล้อม

 อุณหภูมิการทํางาน/ความชื้น -25 °C ~ 50 °C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บ -40°C~80°C ความชื้น:10%~95%
Max. case temp ((Tc) 85°C

ความปลอดภัย

& EMC

 มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานโปรโตคอล DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
มาตรฐานความปลอดภัย EN61347-1
การรับรอง CE
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s
อื่นๆ ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท II
การติดตั้ง 120*64.8*24 มิลลิเมตร
อุปกรณ์อิสระ 179.6*66.9*24 มิลลิเมตร
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด 15 หน่วยสูงสุด
ความต้องการในการบรรจุ กล่องสีขาว+ คําแนะนํา กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก 150 กรัม
ชีวิต 5 ปี @Ta เต็มภาระ
หมายเหตุ: ปริมาตรทั้งหมดจะถูกทดสอบที่ความแรงกดไฟเข้า 230VAC และสภาพแวดล้อม 25 °C เว้นแต่ระบุต่างหาก
  • ขนาด (หน่วย: mm)

40W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP 040W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP 1





  • สัญลักษณ์สายไฟ

 40W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP 240W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP 3



รูป ADALIสับสนมิง                                                                                     ไฟก์Bกด Dimมิง



  • การลด

40W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP 4



  • กวามความมืดและระยะ

 40W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP 540W DALI2 DT8 ดริเวอร์ LED ที่สามารถปรับความสว่างได้ constnat ปัจจุบัน 500mA ถึง 1050mA ในขณะที่สวิทช์ DIP 6



  • ปัจจุบันการตั้งค่าเกียร์:
ปัจจุบัน (mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 25.0 12 50
550 เปิด - - - 27.5 12 50
600 - เปิด - - 30.0 12 50
650 เปิด เปิด - - 32.5 12 50
700 - - เปิด - 35.0 12 50
750 เปิด - เปิด - 37.5 12 50
800 - เปิด เปิด - 40.0 12 50
850 - เปิด เปิด - 40.0 12 47
900 - - เปิด เปิด 39.6 12 44
950 เปิด - เปิด เปิด 39.9 12 42
1000 - เปิด เปิด เปิด 40.0 12 40
1050 เปิด เปิด เปิด เปิด 39.9 12 38
  • ON/OFF & คําอธิบายการทํางานการหมับ

A. กดสวิตช์ PUSH (เวลากดสวิตช์สั้น 0.1S-1S) แล้วเครื่องขับ LED จะเปิดหรือปิด

B. การดับ: กดและยึดสวิตช์ PUSH (1S-8S), คนขับ LED สามารถบรรลุการดับ, สว่างขึ้น, หรือดับ, ระยะการดับ 2-100%.

C. ความจํา: PUSH dimming มีฟังก์ชันความจําที่มืด

D. การปรับสynchronization: พลังงานเชื่อมต่อกับสวิตช์ PUSH เดียวกันสามารถปรับสynchronize โดยกดและยึดสวิตช์ PUSH มากกว่า 15 วินาที

E. DALI dimming mode: เชื่อมต่อไฟฟ้ากับระบบ DALI และสามารถดิมด้วย DALI host ระยะการดิม 0-100%



  • Aการตั้งใจs

1) คนขับต้องเชื่อมต่อกับเครื่องติดตั้ง ก่อนเปิดพลังงานเข้า ไม่เช่นนั้นเครื่องติดตั้งอาจเสียหาย
