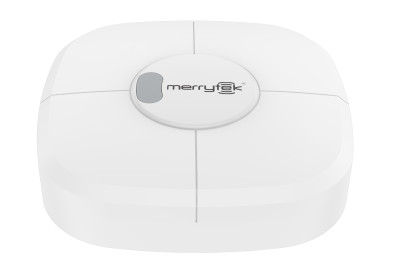

เครื่องตรวจจับความอยู่ของไมโครเวฟ FMCW 24GHz พร้อมการติดตั้งบนพื้นผิวและรับประกัน 5 ปี

  • 24GHz FMCW microwave presence detectors with surface mounting and 5 years warranty
Place of Origin China
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
Model Number MSA065S 99
Minimum Order Quantity 100pcs
ราคา สามารถต่อรองได้
Packaging Details White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10,000pcs per month

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
Input Voltage 220-240Vac, 50/60Hz Working current 50mA mAX.
Power Consumption ≤1W Function reliable and accurate microwave presence detectors
Breath Detecting Area (radius) 3.5m±0.5m Mounting Height 2.5-4m
Installation Surface mounted IP rating IP20
ฝากข้อความ
รายละเอียดสินค้า

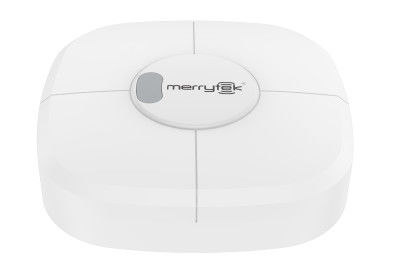

เครื่องตรวจจับความอยู่ของไมโครเวฟ FMCW 24GHz พร้อมการติดตั้งบนพื้นผิวและรับประกัน 5 ปี


1ลักษณะ
1) การตรวจจับตัวมีชีวิตเฉพาะของเมรี่เทค
2) เทคโนโลยีการปรับปรุง FMCW ใช้ในการตรวจจับการเคลื่อนไหวขนาดเล็กที่เกิดจากการหายใจ
3) เยอรมนี RF เทคโนโลยีที่ขอรับการรับประกัน 5 ปี
4) กดปุ่มเปิด / ปิด หรือควบคุมการหมับ
5) ความจุสูงสุดของเรเล่: 800w การจุแบบต้านทานและ 400w การจุแบบส่งเสริม
6) ปารามิเตอร์เซ็นเซอร์ปรับด้วยสวิตช์ DIP หรือรีโมท

7) ระยะเวลาการรับประกัน 5 ปี


2.ปริมาตร

การเข้า/การออก ความดันการเข้า 100-240V AC 50-60Hz
ความดันเฉพาะ 220V AC
กระแสการทํางาน 50mA มากที่สุด
การใช้ ≤ 1W 230V DC
ความแรงสูงสุด 1KV ((L/N,EN61000-4-5)
สัญญาณออก 1 ช่อง ON/OFF ((Max 800w ความตึงกันและ 400w ความตึงกัน) + 1 ช่องการควบคุมผลักดัน
ความแรงกระแสสูงสุด

16A รีเล่

30A ((ทดสอบโดย 50% Ipeak และสอง 500us @ 230Vac โดยการบรรทุกเต็มจาก boot หนาว

60A ((ทดสอบโดย 50% Ipeak และสอง 200us @ 230Vac โดยการบรรทุกเต็มจากเครื่อง boot หนาว
ปารามิเตอร์เซ็นเซอร์ ความถี่ของเรดาร์ ช่วง ISM 24GHz-24.25GHz
พลังการส่ง 5mW สูงสุด
พื้นที่ตรวจสอบ การตั้งค่า Remote/Dip: 0-4m
รอเวลา การตั้งค่า Remote/Dip: 10s-30min หมายเหตุ: การตรวจสอบความเป็นอยู่จะสามารถใช้ได้เมื่อเวลารอ > 30s
QS1 + 100% ระยะการตรวจจับ การติดตั้งความสูง 3m: 3.5±0.5m ((เนื่องจากการทดสอบพื้นที่เปิด 41m2 และอาจเปลี่ยนแปลงเพราะพื้นที่ที่แตกต่างกัน)
ขั้นต่ําของเซ็นเซอร์แสงกลางวัน 5-150lux/พิการ
ความรู้สึก สูง/ปานกลาง/ต่ํา
การควบคุมทางไกล มี
ความสูงการติดตั้ง 2.5-4.0m ค่าเฉพาะ:3m
มุมแสง 3dB 100° ((XZ)
100° ((YZ)
สถานที่ใช้งาน การติดตั้ง การติดตั้งเพดาน
อุณหภูมิการทํางาน 0 °C... + 50 °C
อุณหภูมิการเก็บรักษา -40°C~+80°C
การรับประกัน 3 ปี ((มีให้บริการเนื่องจากปัญหาคุณภาพของผลิตภัณฑ์ในการใช้งานภายใน)
มาตรฐานการรับรอง ใบรับรอง สอดคล้องกับ CE
ความต้องการด้านสิ่งแวดล้อม สอดคล้อง RoHS
การจัดอันดับ IP IP20
อัตราการใช้งาน

3ขนาด



เครื่องตรวจจับความอยู่ของไมโครเวฟ FMCW 24GHz พร้อมการติดตั้งบนพื้นผิวและรับประกัน 5 ปี 0

                                        เครื่องตรวจจับความอยู่ของไมโครเวฟ FMCW 24GHz พร้อมการติดตั้งบนพื้นผิวและรับประกัน 5 ปี 1





4. แผนการเชื่อมต่อ

เครื่องตรวจจับความอยู่ของไมโครเวฟ FMCW 24GHz พร้อมการติดตั้งบนพื้นผิวและรับประกัน 5 ปี 2
5การตรวจหารังสี

เครื่องตรวจจับความอยู่ของไมโครเวฟ FMCW 24GHz พร้อมการติดตั้งบนพื้นผิวและรับประกัน 5 ปี 3








































6สัญญาณตรวจจับ



ผลิตภัณฑ์ตรวจจับสัญญาณการเคลื่อนไหวของมนุษย์, การเคลื่อนไหวเล็ก ๆ น้อย ๆ, และการมีตัวตนของมนุษย์และการตรวจสอบมนุษย์ที่มีอยู่ / ไม่มีมนุษย์ในสภาพที่ไม่หลับสัญญาณการเคลื่อนไหวและการมีตัวอยู่เล็กน้อย:

ฉันMโจร การเคลื่อนไหว: การตรวจจับการเคลื่อนไหวของมนุษย์ที่สําคัญ (การเดิน) ในบริเวณการตรวจสอบ

ฉันขั้นต่ําการเคลื่อนไหว: การตรวจจับการเคลื่อนไหวเล็กน้อยของมนุษย์ในพื้นที่ตรวจจับ เช่น การหันไปข้างหน้า, หันไปข้างหน้าและด้านหลัง, การสั่นขา, การสั่นหัว, การพิมพ์, การเล่นกับโทรศัพท์มือถือ, และอื่นๆ

ฉันไมโคร การเคลื่อนไหว:การตรวจจับพฤติกรรมการขยายท้องและหน้าอกของมนุษย์ที่เกิดจากการหายใจ แต่ไม่ตรวจจับสัญญาณเคลื่อนที่หรือสัญญาณเคลื่อนที่เล็ก ๆ น้อย ๆ

เครื่องตรวจจับความอยู่ของไมโครเวฟ FMCW 24GHz พร้อมการติดตั้งบนพื้นผิวและรับประกัน 5 ปี 4



7การตั้งค่าสวิตช์ DIP

พื้นที่ตรวจสอบ

  1 2 3
Ⅰ เปิด เปิด เปิด 4 เมตร
Ⅱ - เปิด 3.5m
Ⅲ เปิด - - 3 เมตร
Ⅳ - - 2.5m
V เปิด เปิด - 2 เมตร
VI - เปิด 1.5m
VII เปิด - เปิด 1 เมตร
VIII - - 0.5m

รอเวลา

  4 5 6 7
Ⅰ เปิด เปิด เปิด เปิด 10S
Ⅱ เปิด - เปิด เปิด 30S
Ⅲ เปิด เปิด - เปิด 1 นาที
Ⅳ เปิด เปิด เปิด - 3 นาที
Ⅴ เปิด เปิด - - 5 นาที
Ⅵ - - เปิด เปิด 10 นาที
Ⅶ - - - - 30 นาที



เครื่องตรวจจับแสงกลางวัน

8 9
เปิด เปิด 5Lux
- เปิด 50 ลักซ์
เปิด - 150 ลักซ์
- - ปิดการทํางาน





8ระบบควบคุมทางไกล MH18

เครื่องตรวจจับความอยู่ของไมโครเวฟ FMCW 24GHz พร้อมการติดตั้งบนพื้นผิวและรับประกัน 5 ปี 5

สําหรับข้อมูลเพิ่มเติม โปรดติดต่อตัวแทนขายของเรา เพื่อรายละเอียดเพิ่มเติม
