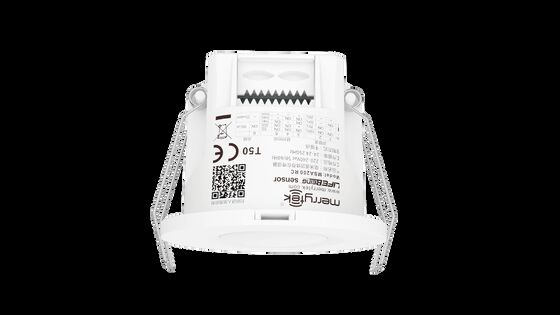

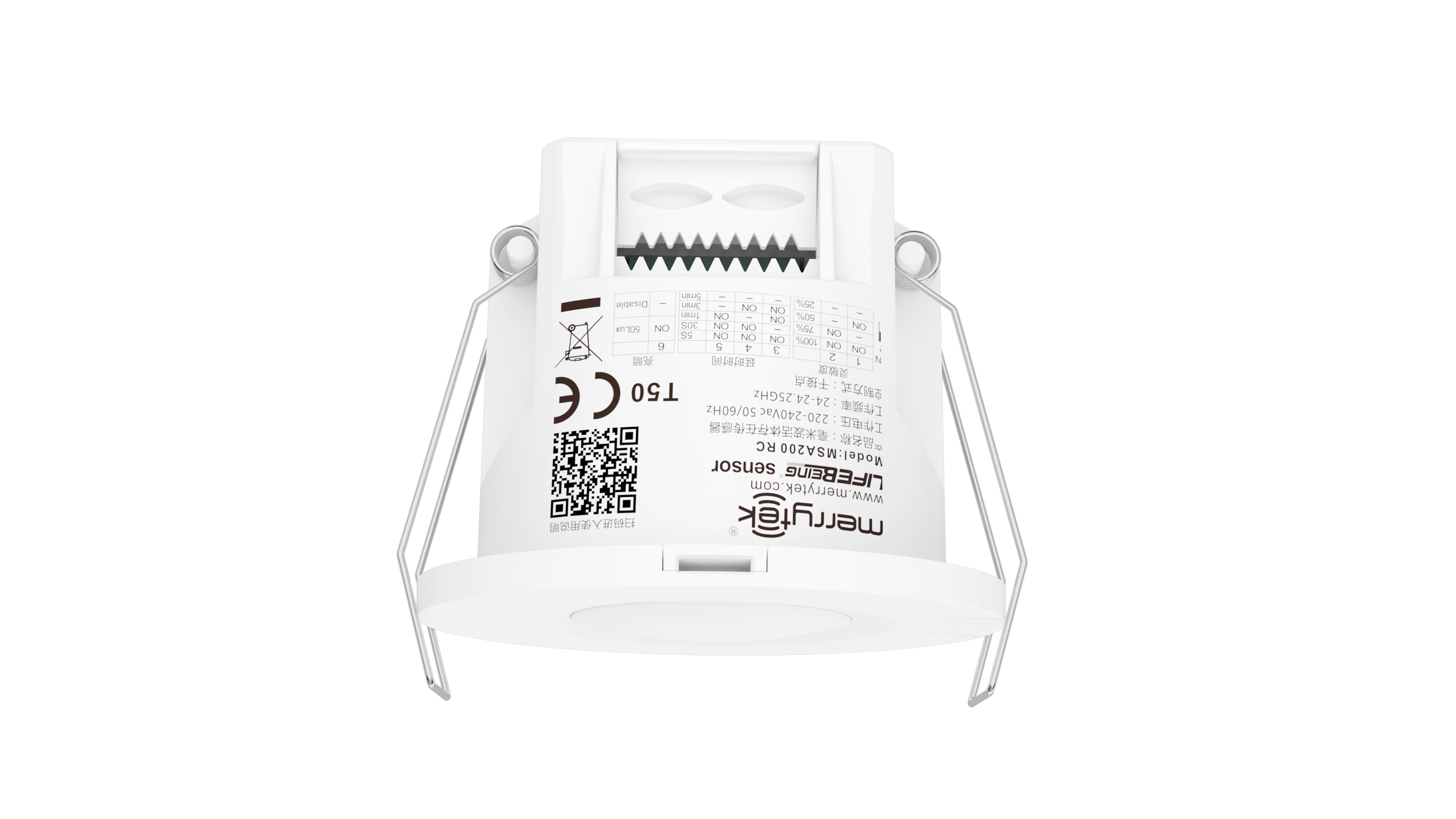

เครื่องตรวจจับการใช้งาน 24GHz ด้วยการติดต่อ NO และการติดต่อ NC ด้วยการเข้า AC

เครื่องตรวจจับการครอบครองแบบหน้าสัมผัสแห้งแบบฝังนี้ใช้เทคโนโลยีเรดาร์คลื่นมิลลิเมตร 24GHz เพื่อตรวจจับการเคลื่อนไหว การเคลื่อนไหวเล็กน้อย และสัญญาณการหายใจ ทำให้สามารถตรวจจับการมีอยู่ของมนุษย์ได้อย่างแม่นยำ ในขณะเดียวกันก็แยกแยะระหว่างเป้าหมายที่เป็นมนุษย์และไม่ใช่มนุษย์ได้

• เทคโนโลยีการตรวจจับสิ่งมีชีวิตขั้นสูงที่สามารถระบุการเคลื่อนไหว การเคลื่อนไหวเล็กน้อย และสัญญาณการหายใจ
• การออกแบบรีเลย์แบบ Reed tube ทำให้การทำงานเงียบ เหมาะสำหรับการใช้งานในโรงแรม
• ขนาดการติดตั้งที่กะทัดรัด เหมาะสำหรับอาคารอัจฉริยะ โรงแรมอัจฉริยะ สำนักงานอัจฉริยะ และระบบตรวจจับการมีอยู่
• เรดาร์คลื่นมิลลิเมตร 24-24.25GHz (ย่าน ISM) ไม่มีการรบกวนกับ WiFi 5G และไม่ทะลุผ่านผนังทึบ

เซ็นเซอร์ตรวจจับการเดิน การเคลื่อนไหวเล็กน้อย (เช่น การเคลื่อนไหวของร่างกาย การหันศีรษะ และการเคลื่อนไหวเล็กน้อยอื่นๆ) และการหายใจ เพื่อให้สามารถตรวจจับการมีอยู่ของมนุษย์ในสภาวะที่ไม่ใช่การนอนหลับได้

• สัญญาณการเคลื่อนไหว: การเคลื่อนไหวขนาดใหญ่ที่กระตุ้นการทำงานของเซ็นเซอร์ภายในพื้นที่ตรวจจับ
• สัญญาณการเคลื่อนไหวเล็กน้อย: การเคลื่อนไหวเล็กน้อยมาก รวมถึงการเอนไปข้างหน้า การเอนไปข้างหลัง การแกว่งลำตัว การสั่นศีรษะ การพิมพ์ และการใช้งานโทรศัพท์มือถือ
• สัญญาณการหายใจ: การตรวจจับรูปแบบการหายใจผ่านการขยายตัวของช่องท้องและหน้าอก

1. เจาะรูขนาด 55 มม. ที่เพดาน
2. ถอดฝาครอบที่บีบอัดออกโดยใช้ไขควงปากแบน
3. ต่อสายไฟเข้ากับขั้วต่อ
4. ติดตั้งฝาครอบสายไฟและกดสายไฟให้แน่น
5. งอสปริงแคลมป์ไปด้านหลังเพื่อดันเข้าไปในรูเพดานที่เปิดไว้ล่วงหน้า
6. ตรวจสอบให้แน่ใจว่าการติดตั้งมีความมั่นคงและเชื่อถือได้

1. ตัดผนังบางที่สงวนไว้สำหรับเกลียวออก
2. ยึดผลิตภัณฑ์เข้ากับพื้นผิวการติดตั้งเป้าหมายด้วยสกรูที่เข้ากัน
3. ต่อสายอินพุตเข้ากับขั้วต่อสายไฟและปิดฝาให้แน่น
4. ถอดฝาครอบด้านบนออกด้วยไขควงปากแบน
5. ปรับสวิตช์ DIP และพารามิเตอร์ จากนั้นเปลี่ยนฝาครอบด้านบน
6. ดันผลิตภัณฑ์เข้าไปในฐานเพดานจนกว่าตัวล็อคจะเข้าที่อย่างแน่นหนา
7. ในการถอดออก ให้ใส่ไขควงปากแบนเข้าไปในช่องถอดประกอบและงัดลง
8. ตรวจสอบให้แน่ใจว่ามีความมั่นคงและเชื่อถือได้หลังการติดตั้ง

การตั้งค่ารีโมทคอนโทรลรองรับการปรับความไว การกำหนดค่าหน่วงเวลา การควบคุมเปิด/ปิด ฟังก์ชันรีเซ็ต การตั้งค่าการเคลื่อนไหวของเซ็นเซอร์ และการสลับไฟแสดงสถานะ

เมื่อเปิดเครื่องครั้งแรก เซ็นเซอร์จะเข้าสู่โหมดทดสอบตัวเองเป็นเวลา 20 วินาทีก่อนที่จะเปลี่ยนเป็นการทำงานปกติ ในระหว่างการเริ่มต้นระบบ จะไม่ตรวจจับสัญญาณการเคลื่อนไหวภายนอกและไม่รับสัญญาณรีโมทคอนโทรล

• พื้นที่ตรวจจับ: 100%
• เวลาหน่วง: 1 นาที
• เซ็นเซอร์วัดแสงกลางวัน: ปิดใช้งาน
• ไฟแสดงสถานะ: เปิดใช้งาน

เมื่อตั้งค่าเป็น "ปิดใช้งาน" หลอดไฟจะเปิดขึ้นเมื่อตรวจพบการเคลื่อนไหว โดยไม่คำนึงถึงระดับแสงโดยรอบ

• การติดตั้งควรดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติ
• เก็บให้ห่างจากแผ่นโลหะขนาดใหญ่ กระจก และวัสดุที่มีความหนาแน่นสูงเพื่อป้องกันการกระตุ้นผิดพลาด
• หลีกเลี่ยงการติดตั้งใกล้กับวงจรไฟฟ้ากระแสสูงที่อาจส่งผลต่อการทำงานของผลิตภัณฑ์
• เมื่อติดตั้งหลายยูนิต ตรวจสอบให้แน่ใจว่าพื้นผิวเสาอากาศขนานกันและมีระยะห่างมากกว่า 1 เมตร
• หลีกเลี่ยงการหันพื้นผิวเสาอากาศเข้าหาแหล่งจ่ายไฟ AC แบบขับเคลื่อนและอุปกรณ์กำลังสูง
• หลีกเลี่ยงวัตถุที่มีการสั่นสะเทือนเป็นเวลานานใกล้กับผลิตภัณฑ์
• ป้องกันแสงที่ไม่จำเป็นส่องเข้าหน้าต่างตรวจจับเซ็นเซอร์วัดแสง
• เลือกพื้นที่ตรวจจับที่เหมาะสมตามขนาดห้อง:
  • 25% สำหรับห้องประมาณ 2 เมตรหรือน้อยกว่า (ห้องน้ำ ห้องนั่งเล่น)
  • 50% สำหรับห้องประมาณ 3 เมตร (ห้องน้ำ โถงทางเดิน ห้องนั่งเล่น)
  • 75% สำหรับห้องประมาณ 4 เมตร (สำนักงานขนาดเล็ก ห้องประชุม ห้องสมุด)
  • 100% สำหรับห้องประมาณ 5 เมตรขึ้นไป (สำนักงานขนาดใหญ่ ห้องประชุม ห้องสมุด)
• ระยะการตรวจจับแตกต่างกันไปตามความเร็วในการเคลื่อนไหว ขนาดวัตถุ ความสูงในการติดตั้ง มุม และปัจจัยด้านสิ่งแวดล้อม
• ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์อาจได้รับการปรับปรุงให้ดีขึ้นโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
