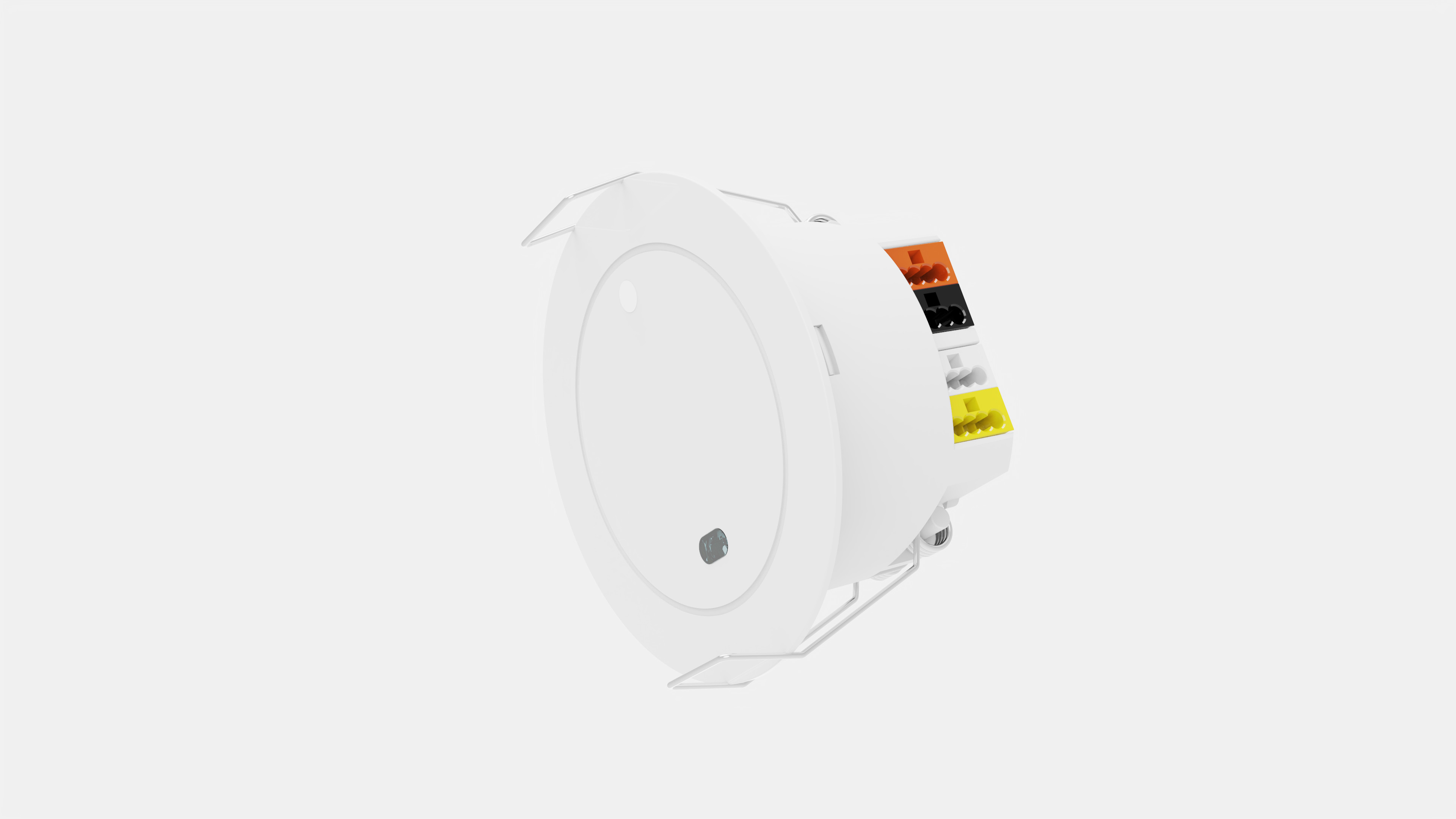

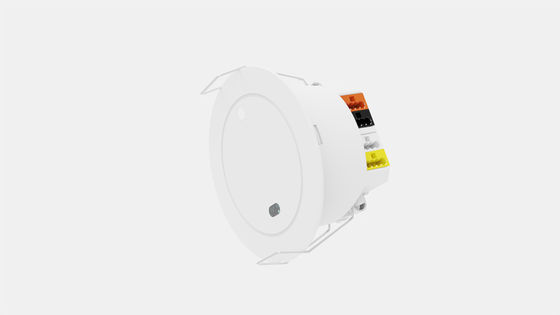

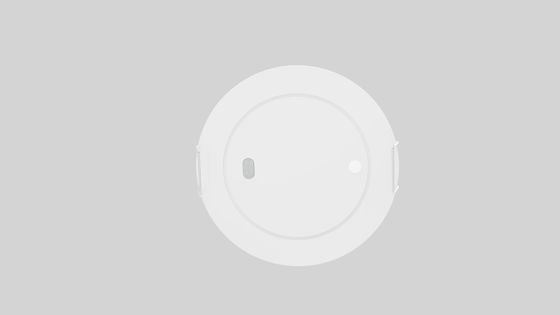

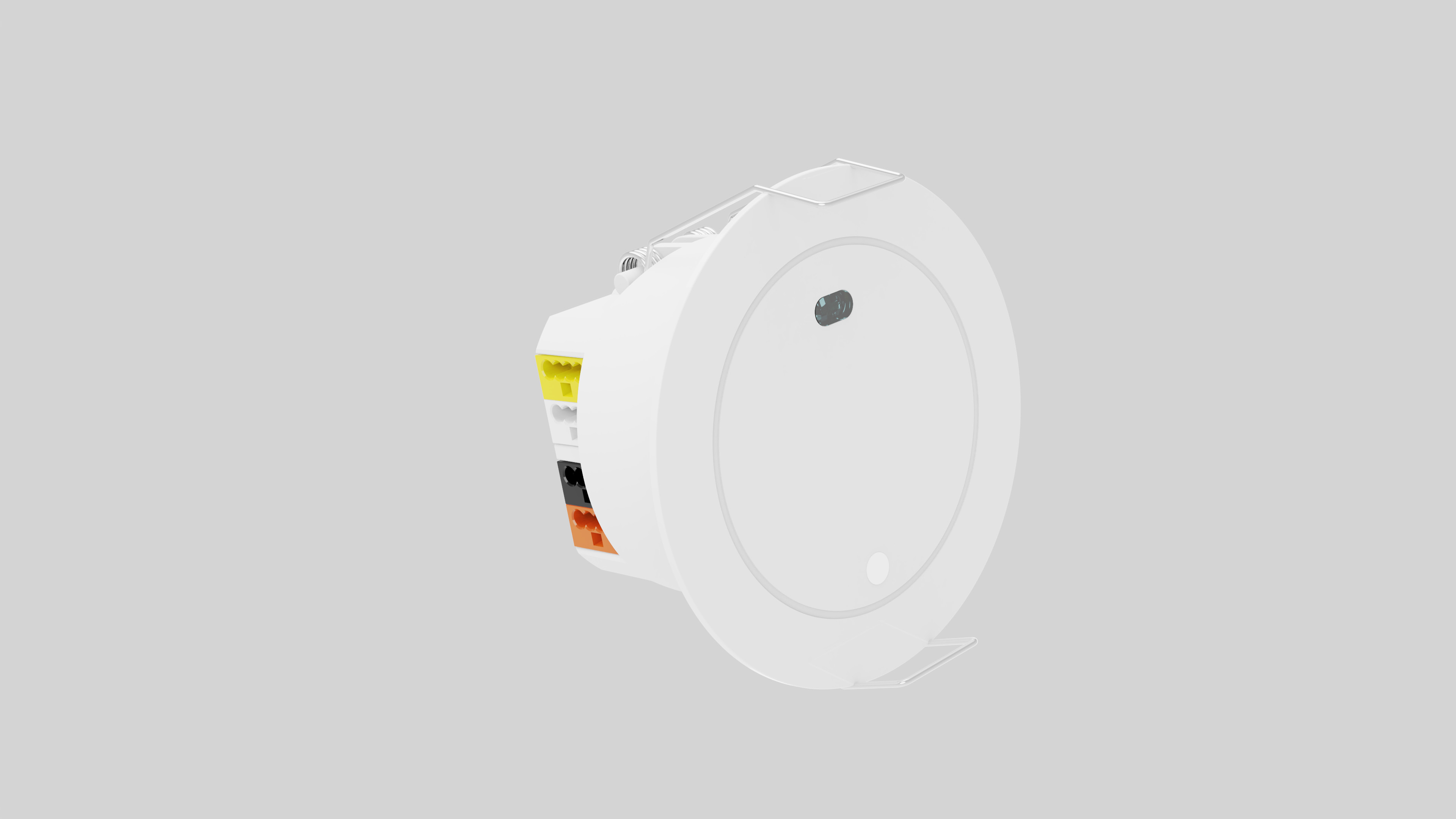

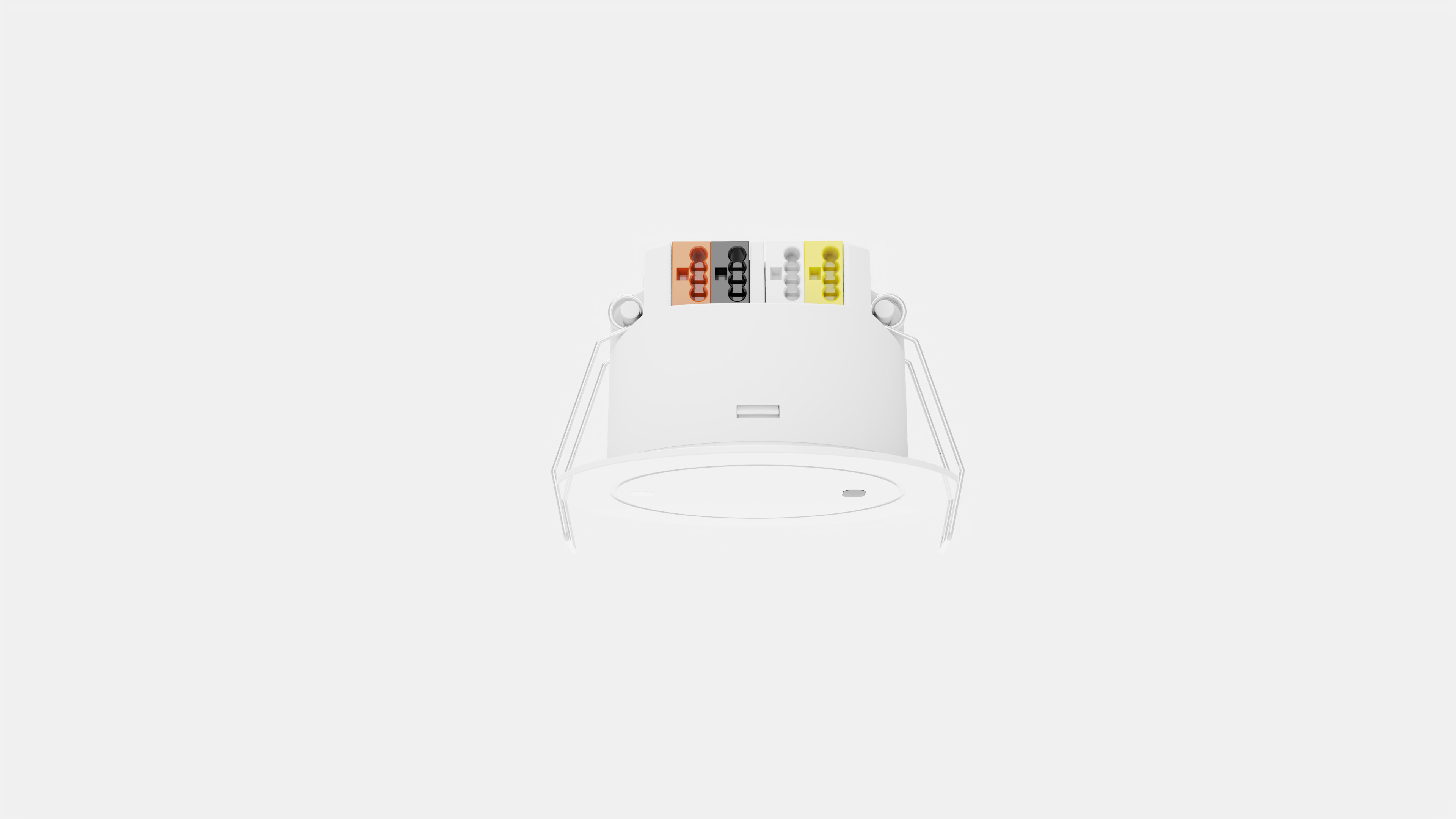

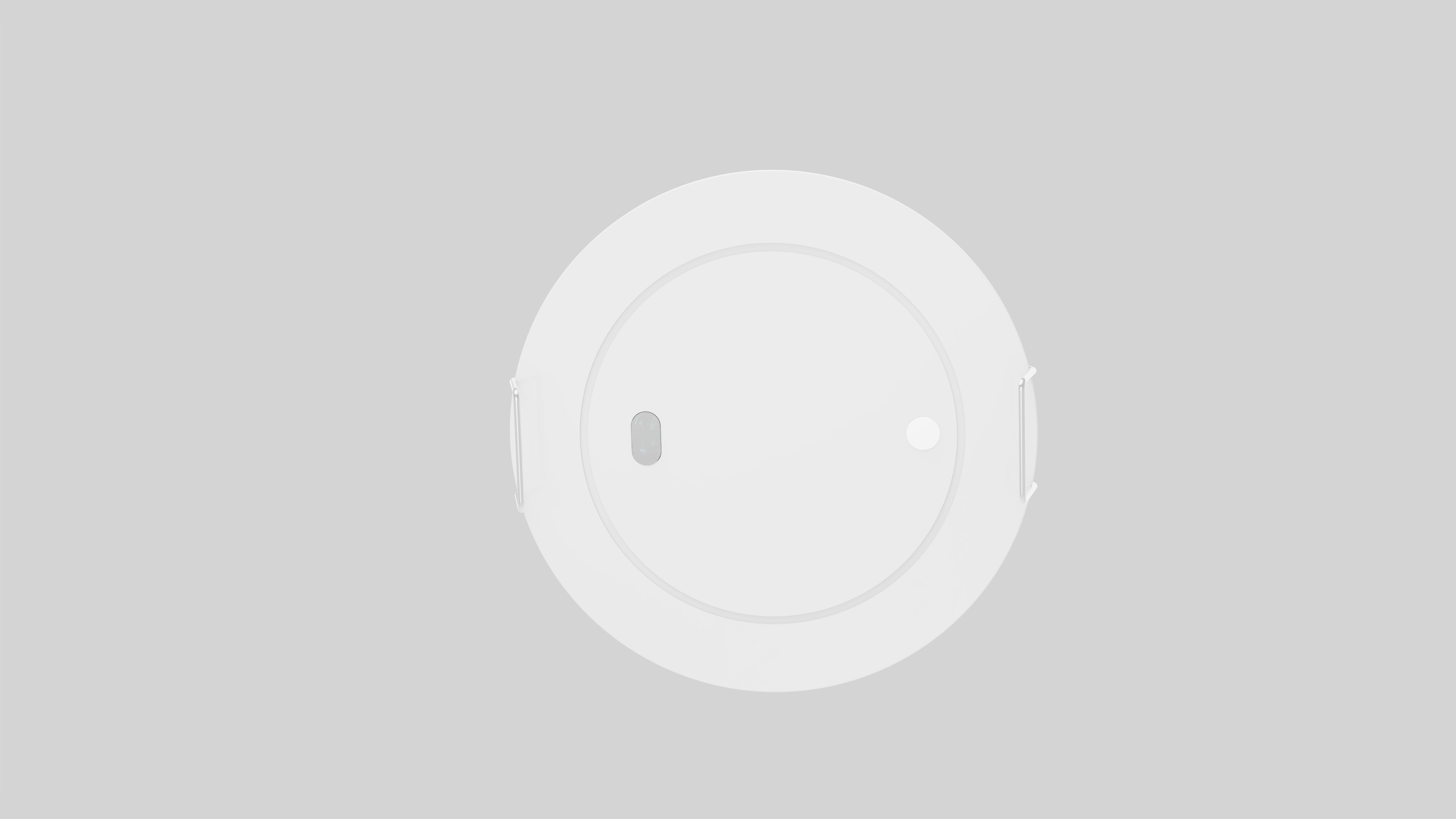

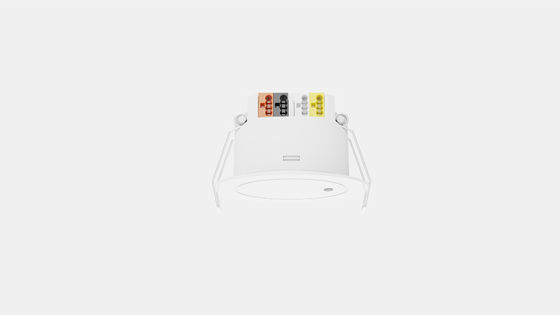

24G FMCW Mode KNX Occupancy Detector พร้อม Connector KNX Bus ที่บูรณะ

เครื่องตรวจจับการใช้งาน KNX รูปแบบ 24G FMCW พร้อมเครื่องเชื่อมสาย KNX bus

1. ปริมาตร

2หน้าที่ของสินค้า

3ขนาด

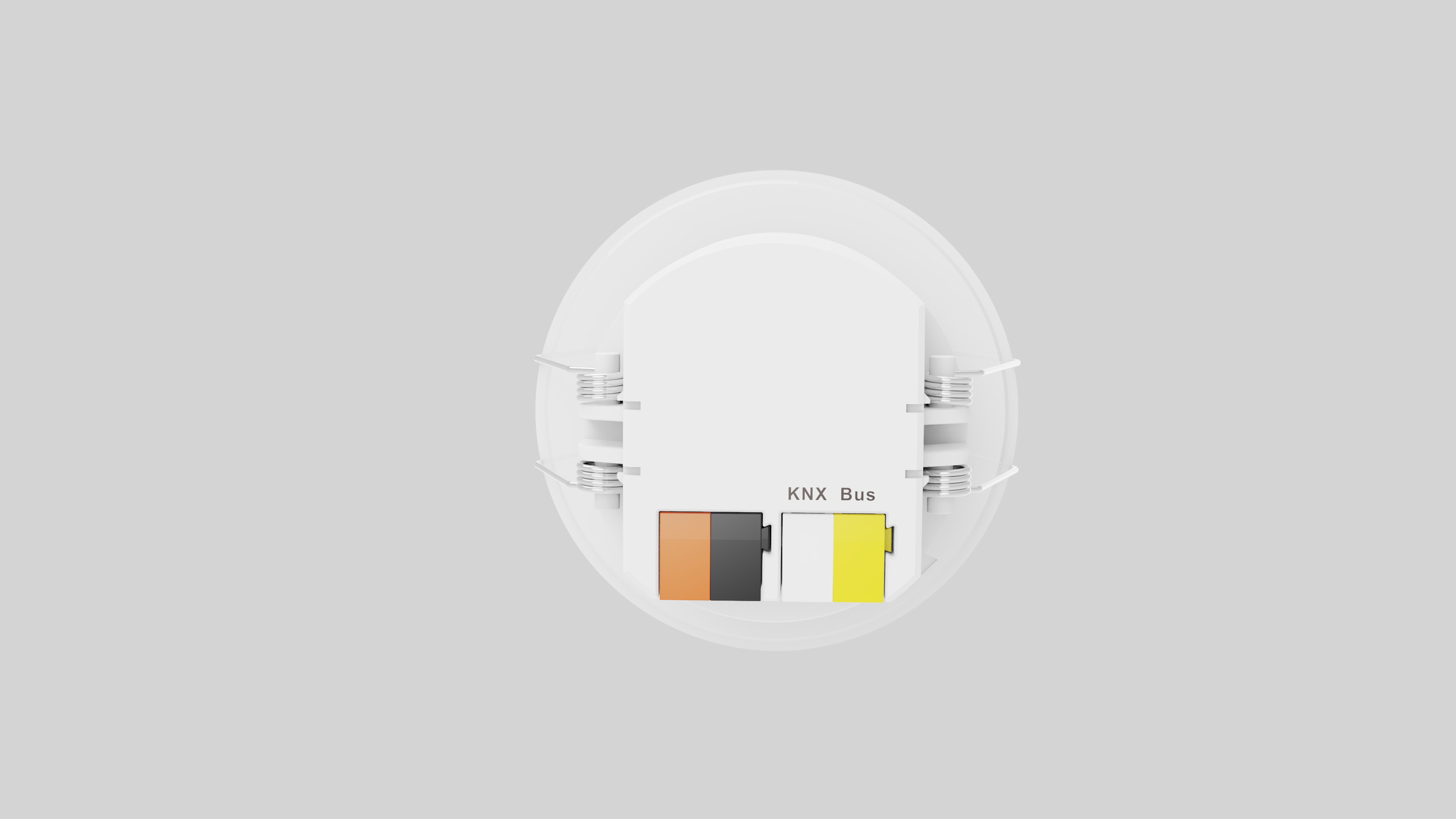

4การเชื่อมต่อสายไฟ

ข้อเสนอแผนการวางสายไฟ:

1. KNX บัสการเชื่อมต่อข้อเสนอ มือต่อมือไปสู่ปลาย, ดาวหรือต้นไม้การเชื่อมต่อไม่แนะนําเพื่อรับรองความมั่นคงของการส่งสัญญาณ

2. KNX สายสายบัสแนะนํา KNX มาตรฐาน EIB สายปิดหรือสายเครือข่ายประเภทที่ 6 ความยาวของสายสายบัสแนะนําไม่เกิน 400 เมตรและจํานวนเซ็นเซอร์ที่เชื่อมต่อกับบัส จึงแนะนําให้ไม่เกิน 12.

3จํานวนเซ็นเซอร์ที่เชื่อมต่อกับบัสต้องพิจารณาเต็มที่ความจุปทานของปัจจุบันของปั๊มพลังงาน:ซึ่งก็คือยอดของกระแสของอุปกรณ์ KNX ทั้งหมด (รวมถึงเซ็นเซอร์) ไม่ใหญ่กว่ากระแสของแรงฝากของเครื่องพลังงาน KNX.

5. การตรวจสอบ

6.การเริ่มต้น

หลังจากการนําทางที่อยู่ทางกายภาพ และการตั้งค่าปารามิเตอร์ช่องทาง ทําตามขั้นตอนต่อไปนี้:

(1) เชื่อมต่ออินเตอร์เฟซ Bus

(2) เปิดบัสและพลังงานเสริม (สังเกต: กรุณาให้แน่ใจว่าสินค้ามีพลังงานเสริม, ไม่เช่นนั้นอุปกรณ์อาจทํางานไม่ถูกต้อง);

(3) กดสวิทช์การวางโปรแกรมของสินค้า, แสง LED จะกลายเป็นสีแดง;

(4) ใช้ bus interface เพื่อดาวน์โหลดที่อยู่ทางกายภาพผ่านโปรแกรม ETS ไฟ LED การวางโปรแกรมปิด เพื่อแสดงว่าการดาวน์โหลดที่อยู่ทางกายภาพเสร็จสิ้น

(5) ดาวน์โหลดแอพลิเคชั่น หลังจากตั้งค่าปารามิเตอร์แอพลิเคชั่นที่ต้องการ

(6) หลังการดาวน์โหลดแอพลิเคชั่น, ผลิตภัณฑ์จะเข้าสู่การเริ่มต้น. ระหว่างการเริ่มต้น, ฟังก์ชันการตรวจจับถูกปิด. หลังจาก 20S การเริ่มต้นเสร็จสิ้น,และผลิตภัณฑ์ทํางานปกติ;

หมายเหตุ: กรุณาใช้เวอร์ชั่นล่าสุดของ ETS 5 หรือ 57.2กรุณาขอไฟล์การตั้งค่า ETS ของเซ็นเซอร์นี้จากพนักงานขายของเรา

7คําแนะนําการติดตั้ง

อุปกรณ์ติดตั้งที่ติดตั้ง

1. การบดรู 50-55 มิลลิเมตร
2. สายไฟฟ้าที่มั่นคงในปลายทาง
3. กดปุ่มโปรแกรม
4. วางคลิปสปริงเข้าไปในหลุมและติดมันดี
5. ให้แน่ใจว่าเซ็นเซอร์ติดตั้งอย่างมั่นคง

8. การตั้งค่าแบบอ่อนแบบโรงงาน

พื้นที่ตรวจจับ: 4m เวลารอ: 30S ตัวชี้วัด ไฟ: เปิด ความรู้สึก: ความรู้สึกปานกลาง

9การควบคุมทางไกล MH18

10. ประกาศขอ

เซนเซอร์เคลื่อนไหวไมโครเวฟของเรา เป็นผลิตภัณฑ์ไฟฟ้าแม่เหล็ก ที่มีเป้าหมายที่จะตรวจจับวัตถุที่เคลื่อนไหว และต้องติดแน่นอย่างมั่นคงวัสดุที่สะท้อนแรงเช่นโลหะหรือเคลือบโลหะหรือสัตว์เลี้ยงเคลื่อนไหวหรือลมเคลื่อนไหวมีโอกาสก่อการร้าย, ดังนั้นเราจําเป็นต้องพิจารณาด้านด้านล่างระหว่างการติดตั้ง

• เนื่องจากร่างกายมนุษย์ประกอบด้วยเอเลคโทรลิต และสามารถสะท้อนคลื่นราดาร์ได้เซนเซอร์เคลื่อนไหวไมโครเวฟของเราใช้หลักการด็อปเปอร์ในการวัดการเคลื่อนไหวของมนุษย์และผลิตสถานะที่ครอบครอง / ไม่ครอบครอง
• เนื่องจากคลื่นเรดาร์สามารถเจาะกระจกบาง ไม้บาง และแผ่นไพสต์บาง แต่ไม่สามารถเจาะผนังคอนกรีตหรือโลหะ เพื่อตรวจจับการเคลื่อนไหวกําหนดความรู้สึกการตรวจจับที่เหมาะสม, และรอเวลาเพื่อตอบสนองผลสัมผัสที่ดีที่สุดของคุณ
• เนื่องจากเซ็นเซอร์การเคลื่อนไหวไมโครเวฟของเราอยู่ในโหมดการทํางานอย่างต่อเนื่อง เครื่องตรวจจับกําลังปัจจุบันของเราจะต้องรับประกันอย่างน้อยที่คงที่ 14mA
• เนื่องจากเซ็นเซอร์การเคลื่อนไหวไมโครเวฟของเราเป็น KNX bus-powered, คุณจําเป็นต้องเชื่อมต่อจํานวนจํากัดของเซ็นเซอร์ในวงจร ((เราแนะนําไม่เกิน 6 เซ็นเซอร์ในวงจร)
• 5.5G รูเตอร์และอุปกรณ์ไร้สายพลังงานสูงอื่น ๆ อาจขัดขวางกับเซ็นเซอร์เคลื่อนไหวไมโครเวฟของเรา ดังนั้นระยะเวลาการติดตั้ง 2 เมตรระหว่างเซ็นเซอร์และอุปกรณ์ดังกล่าวและความรู้สึกในการตรวจจับต้องปรับขึ้นตามสถานที่ก่อสร้าง
• การไหลของอากาศในช่องออกอากาศ อาจทําให้เซนเซอร์เคลื่อนไหวไมโครเวฟของเราสั่นสะเทือน ดังนั้นการติดตั้งระยะเวลา 2 เมตร ระหว่างเซนเซอร์และช่องออกอากาศ หรือวัสดุโลหะและความรู้สึกในการตรวจจับต้องปรับขึ้นตามสถานที่ก่อสร้าง
• จะไม่มีวัสดุบล็อค เช่นการส่องแสง หรือท่อท่อที่แขวนอยู่ตรงใต้เซ็นเซอร์การเคลื่อนไหวไมโครเวฟของเราเพื่อให้แน่ใจว่าการทํางานปกติของมัน
• เมื่อใช้เซ็นเซอร์การเคลื่อนไหวของเราในวงจร คุณสามารถใช้เซ็นเซอร์หนึ่งเพื่อควบคุมเครื่องมือ KNX มากมาย หรือเซ็นเซอร์หลายเพื่อควบคุมเครื่องมือหนึ่งมีฟังก์ชันเก็บแสงกลางวันให้กับเซ็นเซอร์ของเรา
