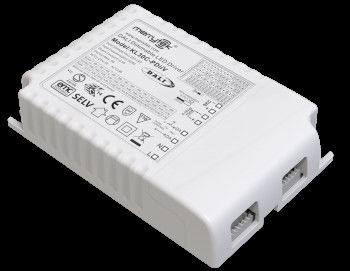

30W DALI2 12-83Vdc Output ปัจจุบันคงที่ 1-10v ไดรเวอร์ LED ที่สามารถดับได้ สําหรับแผ่น LED LED

  • 30W DALI2 12-83Vdc Output Constant Current 1-10v Dimmable LED Driver For LED LED Panel
สถานที่กำเนิด จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น KL30C-PDIIV2
จำนวนสั่งซื้อขั้นต่ำ 100
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กล่องสีขาว + กล่อง 50 ชิ้น / กล่อง
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T / T หรือเพย์พาล
สามารถในการผลิต 10,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
จัดอันดับแรงดันไฟฟ้าขาเข้า 220-240Vac 50Hz /60Hz ช่วงแรงดันไฟฟ้าขาเข้า DC 200-240Vdc
โหมดการทำงาน กระแสคงที่ วิธีควบคุม Dali DT6 และ Pushdim และไดรเวอร์ LED 10V Dimmable 1 10V
เพาเวอร์แฟกเตอร์ ≥0.95 ประสิทธิภาพ 86%
ปัจจุบัน 110/230/240/260/75ma ขนาด 103x67x22 มิลลิเมตร
การจัดอันดับ IP IP20 การรับประกัน 5 ปี
เน้น

30W DALI2.0 ไดรฟ์ LED ที่สามารถปรับความเงาได้

,

1-10 วอลต์ ดริเวอร์ LED ปรับความแรง

,

ไดรฟ์ LED ที่สามารถดับได้ DALI2.0
ฝากข้อความ
รายละเอียดสินค้า

30W DALI2 12-83Vdc การออกไฟฟ้าคงที่ 1 10v ไดรเวอร์ LED ที่สามารถปรับความเข้มข้นได้สําหรับแผ่น LED LED



1คําอธิบาย

- ไม่มีการส่องส่องในช่วงการดับทั้งหมด

-พลังงานรอคอยต่ํากว่า 0.5W

- ปรับความมืดด้วยปุ่มกด

- การดับดับรองด้วย 1-10V dimmer และ potentiometer

- อินเตอร์เฟซ DALI ที่ติดตั้ง DT6

-รองรับการหมอบ PWM 10V (3KHz-8KHz)

- การป้องกัน: การตัดสั้น / อุณหภูมิสูงเกิน / ความแรงกดสูงเกิน

-การลดกระแสไฟฟ้าสําหรับอุณหภูมิแวดล้อมสูงเกิน

- pushDIM กับฟังก์ชันความจํา

- รับประกัน 5 ปี



2.ปริมาตร

หน่วยงาน โลเตจการทํางาน 198-264Vac 50Hz/60Hz
ความดันไฟเข้าระดับ 220-240Vac 50Hz/60Hz
ระยะความแรงดันเข้าแบบ DC 200-240Vdc
กระแสไฟเข้า 0.16A แม็กซ์
กระแสไฟฟ้าเข้า < 8A (ครึ่งกระแสกระแสกระแสครั้งที่สอง 50μs) @ 230Vac
ค่าประสิทธิภาพ ≥ 0.95 (@ 230Vac, 100% ความจุ)
การบิดเบือนฮาร์มอนิกทั้งหมด ประจํา: 13% (@230Vac, 100% ความจุ)
พลังงานรอคอย ≤ 0.5W (@ 230Vac เมื่อ PUSH หรือ DALI ติดปิด)
ประสิทธิภาพ 86% แม็กซ์ (@ 230Vac, 100% ความจูง)
วิธีการเชื่อม ป้ายผลักดัน, wอิอิช่องตัด:0.75-1.5 มิลลิเมตร2

เครื่องตัดวงจรอัตโนมัติ

(คํานวณกระแสในสาย)

 แบบ B10 B13 B16 B20 B25 /
จํานวน 25 30 40 50 60 /
แบบ C10 C13 C16 C20 C25 C32
จํานวน 45 60 70 95 120 150
ผลิต ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED
ส่องส่อง / ไม่ส่องส่อง ค่าการส่องส่อง: ต่ํากว่า 2% สําหรับช่วงการหมับทั้งหมด
เวลาเริ่มต้น < 1s (@ 230Vac,)
ความดันออกแบบไม่มีภาระ 95V DC แม็กซ์
ระยะความแรงเครียดออกของภาระ 12-83V DC
พลังการออกแบบภาระเต็ม 30W สูงสุด
กระแสการออกของภาระ 110 ~ 275mA: สําหรับรายละเอียด
ความแม่นยําของกระแสไฟฟ้า / ความแรงต่อเนื่อง ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม ป้ายผลักดัน, wอิอิช่องตัด: 0.75-1.5 มม.2
วิธีควบคุม ปรับความมืด PUSH ปรับความเข้มข้น PUSH หลัก (Max.lead length:20M)
1-10V ((0-10V) การหมับ 1-10V dimming ((Port ปัจจุบัน<1MA) ไม่มีฟังก์ชันปิด
(ความยาวสูงสุด: 20M)
ระยะความมืด ปรับความมืด PUSH & DALI หลัก: 0%-100%
การดับ 1-10V: 2%-100%
ปรับความมืด PWM หลัก ปรับความเข้มข้น PWM 1-10V (3KHZ-8KHZ)
โปเทนติโอเมตร ใช่ 100kΩ
DALI Dimming DALI dimming (Max.lead length:300M)
ยกเว้นPการหมุนRการประกอบ ผลิตมากกว่าอุณหภูมิ
การคุ้มครอง		 ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)
การป้องกันวงจรสั้น ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)

การดําเนินงาน

สิ่งแวดล้อม

 อุณหภูมิการทํางาน/ความชื้น -25°C~50°C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บ -40°C~80°C ความชื้น: 10%~95%
Max. case temp ((Tc) 85°C

ความปลอดภัย

& EMC

 มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานโปรโตคอล DALI IEC62386-102, IEC62386-207 DT6
มาตรฐานความปลอดภัย EN61347-1
การรับรอง ENEC, SEMKO. CB. CE
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s
อื่นๆ ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท II
ประเภทอุปกรณ์ อุปกรณ์อิสระ
ขนาดการติดตั้ง 103*67*22 มิลลิเมตร
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด 15 หน่วยสูงสุด
ความต้องการในการบรรจุ คําแนะนํา + กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก 139 กรัม
ชีวิต 5 ปี @Ta เต็มภาระ
หมายเหตุ: ปริมาตรทั้งหมดถูกทดสอบที่ความแรงกดไฟเข้า 230Vac และสภาพแวดล้อม 25 องศา เว้นแต่ที่ระบุ

3ขนาด (หน่วย: มม.)

30W DALI2 12-83Vdc Output ปัจจุบันคงที่ 1-10v ไดรเวอร์ LED ที่สามารถดับได้ สําหรับแผ่น LED LED 030W DALI2 12-83Vdc Output ปัจจุบันคงที่ 1-10v ไดรเวอร์ LED ที่สามารถดับได้ สําหรับแผ่น LED LED 1

4. แผนการเชื่อมต่อ



รูป ADALIสับสนมิง

30W DALI2 12-83Vdc Output ปัจจุบันคงที่ 1-10v ไดรเวอร์ LED ที่สามารถดับได้ สําหรับแผ่น LED LED 2

ไฟก์Bกด Dimมิง

30W DALI2 12-83Vdc Output ปัจจุบันคงที่ 1-10v ไดรเวอร์ LED ที่สามารถดับได้ สําหรับแผ่น LED LED 3

ไฟก์C1-10V Dimมิง

30W DALI2 12-83Vdc Output ปัจจุบันคงที่ 1-10v ไดรเวอร์ LED ที่สามารถดับได้ สําหรับแผ่น LED LED 4



5การลดความอ่อนแอ

30W DALI2 12-83Vdc Output ปัจจุบันคงที่ 1-10v ไดรเวอร์ LED ที่สามารถดับได้ สําหรับแผ่น LED LED 5

6. ลักษณะโค้งความมืด

30W DALI2 12-83Vdc Output ปัจจุบันคงที่ 1-10v ไดรเวอร์ LED ที่สามารถดับได้ สําหรับแผ่น LED LED 6

7.ปัจจุบันการตั้งค่าเกียร์



กระแส ((mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
110mA - - - - 9.1 12 83
230mA เปิด - - - 19.1 12 83
240mA - เปิด - - 19.9 12 83
260mA - - เปิด - 21.6 12 83
275mA - - - เปิด 22.8 12 83



8. ON/OFF & คําอธิบายของการทํางาน Dimming

A. กดสวิทช์ PUSH ให้สั้น (เวลากดสั้น 0.1S-1S) แล้วตัวขับ LED จะเปิดหรือปิด

B. การดับ: กดและยึดสวิตช์ PUSH (1S-8S) ด้านตัวขับ LED สามารถบรรลุการดับ, สว่างขึ้นหรือดับ, ระยะการดับ 2-100%

C. ความจํา: PUSH dimming มีฟังก์ชันความจําที่มืด

D. การปรับสynchronization: พลังงานเชื่อมต่อกับสวิตช์ PUSH เดียวกันสามารถปรับสynchronize โดยกดและยึดสวิตช์ PUSH มากกว่า 15 วินาที

E. DALI dimming mode: เชื่อมต่อไฟฟ้ากับระบบ DALI และตัวรับ DALI สามารถดิมมันได้ ระยะการดิมคือ 0-100%



9. เรื่องที่ต้องการAการตั้งใจ

1) สาย LED ต้องเชื่อมต่อกับภาระก่อนเปิดพลังงานเข้า ไม่งั้นสาย LED อาจเสียหาย

2) หลังจากที่ไฟเข้าของ LED drive ติดไป จะมีแรงดันเหลือที่ output ซึ่งสามารถรักษาได้ประมาณ 3 นาที
