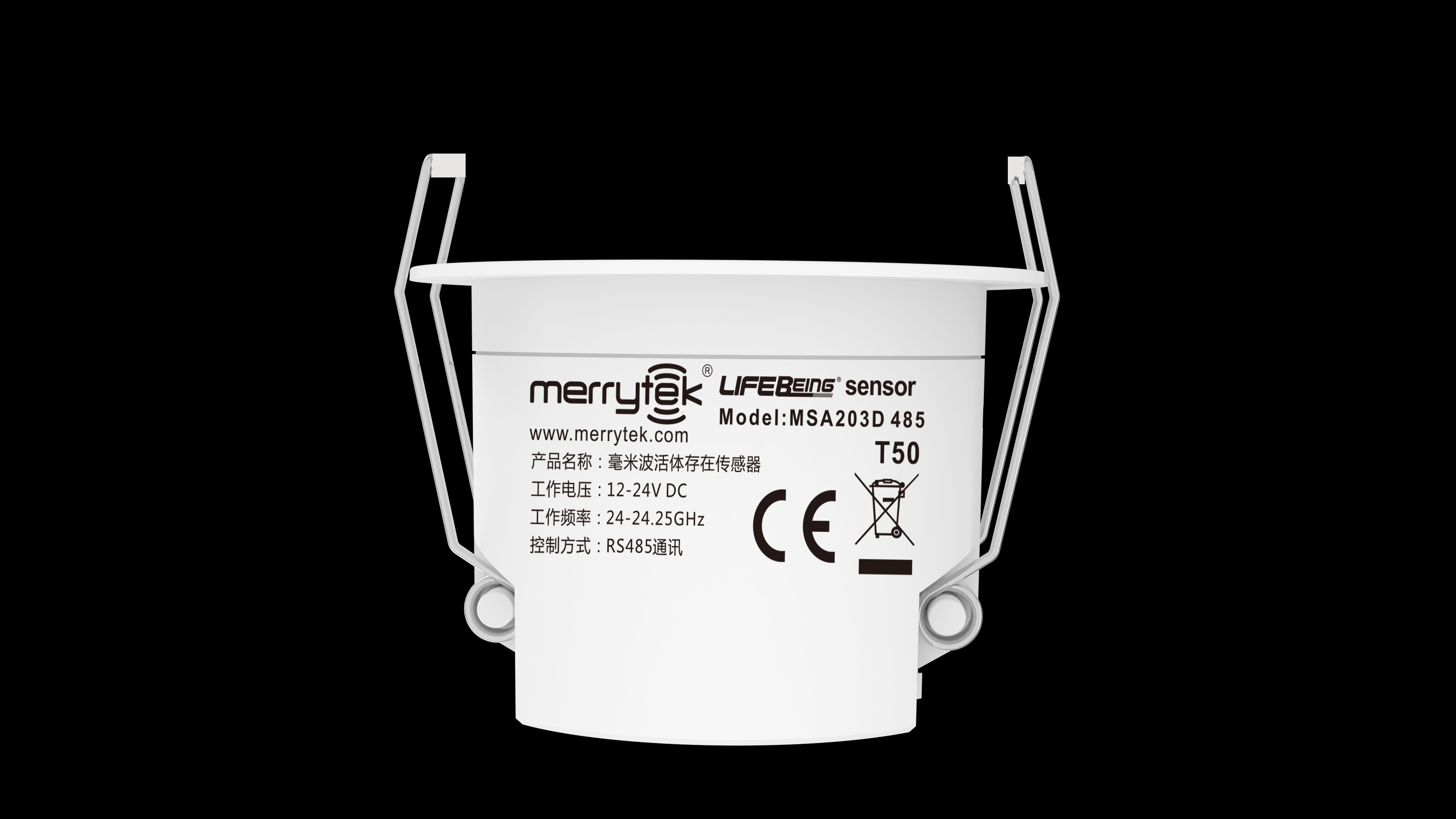

MSA203D 485 เป็นเซ็นเซอร์ราดาร์ 24GHz ที่ใช้แอนเทนเนียร์ออร์โตโกแนลสายรังสีขนาดใหญ่ที่ได้รับสิทธิบัตรจาก Mairui Technology มีการเพิ่มแอนเทนเนียสูงและระยะการตรวจจับกว้างรวมกับอัลกอริทึมโปรแกรมพิเศษของ Mairui Technology และวิธีการปรับระดับรถยนต์ FMCW radar, มันสามารถตรวจจับการเคลื่อนไหวที่ละเอียดที่เกิดจากสัญลักษณ์สําคัญของมนุษย์ได้อย่างแม่นยํา ในพื้นที่ภายในเกือบทั้งหมดโดยให้ข้อมูลการเข้าของเซ็นเซอร์ด้านหน้าที่รวดเร็วและแม่นยํา สําหรับกรณีที่เกิดขึ้นในปัจจุบันเช่น บ้านฉลาด โรงแรมฉลาด และสํานักงานฉลาด

1ลักษณะ

1) ใช้เทคโนโลยีการตรวจจับสิ่งมีชีวิต ซึ่งสามารถตรวจจับการเคลื่อนไหว การเคลื่อนไหวเล็กน้อย และสัญญาณการหายใจ และทําการตรวจสอบตัวจริง

2) การใช้ FMCW ในการตรวจจับตัวของมนุษย์

3) ขนาดการติดตั้งที่เล็กมาก สามารถนําไปใช้กับอาคารฉลาด โรงแรมฉลาด สํานักงานฉลาด เครื่องตรวจจับตัวอยู่ และสาขาควบคุมฉลาดอื่น ๆ ที่เกี่ยวข้อง

4) 24-24.25GHz (ISM แบนด์) ราดาร์คลื่นมิลลิเมตร ไม่มีการขัดแย้งกับ 5G WIFI และไม่มีการเจาะสัญญาณตรวจจับผ่านผนังที่แข็งแรง

2. ปริมาตร

3.หน้าที่

สัญญาณการเคลื่อนไหวทํางาน การเคลื่อนไหวเล็กน้อย& สัญญาณการหายใจรักษา

เซนเซอร์ตรวจจับการเดินของมนุษย์, การเคลื่อนไหวเล็กน้อย ((เช่นการเคลื่อนไหวของร่างกาย, การเปิดหัว, และการเคลื่อนไหวเล็ก ๆ น้อย ๆ อื่น ๆ) และการหายใจเพื่อสังเกตการตรวจจับการมีอยู่ของมนุษย์ในภาวะที่ไม่นอนหลับ.

* สัญญาณการเคลื่อนไหว: มีการเคลื่อนไหวที่ใหญ่สําหรับเซ็นเซอร์ที่กระตุ้นภายในพื้นที่ตรวจจับ

* สัญญาณการเคลื่อนไหวเล็กน้อย: การเคลื่อนไหวที่เล็กมากสามารถถูกสะสมในพื้นที่ตรวจจับ เช่น: หันไปข้างหน้า หันหลัง หันร่างกาย หันหัว กรอกเครื่องมือ เล่นโทรศัพท์มือถือและการกระทําทางพฤติกรรมอีกหลายอย่าง.

* สัญญาณการหายใจ: สัญญาณการหายใจที่ตรวจพบ (พฤติกรรมการขยายช่องท้องและช่องหน้าอก)

4ขนาด(หน่วย:มม)

5.สายไฟ

6.โครงสร้าง

7. คําแนะนําการติดตั้ง

1) การติดตั้งฟลัช

2)การติดตั้งพื้นผิว

8.รูปแบบการตรวจจับ

9. การเริ่มต้น

เมื่อการเปิดพลังงานเป็นครั้งแรก ไฟชี้วัดจะส่องส่อง 10 วินาที แล้วปิดลง จากนั้นมันจะเข้าสู่การตัดสิน 20S ถ้ามันถูกตัดสินว่าไม่มีใครใน 20Sคําสั่งไม่มีใครจะส่งถ้ามันตัดสินว่ามีใครสักคน, มันจะเข้าสู่สภาวะการตรวจจับปกติ (นั่นคือ, เริ่มการทํางานเวลาการช้า) ระหว่างช่วงการเริ่มต้น,ไม่พบสัญญาณตรวจจับการเคลื่อนไหวภายนอก. ไฟชี้วัดสามารถปิดและเปิดผ่านคําสั่ง RS485 หรือ Merrytek MH10 ระยะไกลเวลาช้าและระยะการตรวจจับ (ระยะทางการตรวจจับ) สามารถตั้งค่าผ่านคําสั่ง RS485 หรือ Merrytek MH10 ระยะไกล

10. การตั้งค่าโรงงาน

พื้นที่ตรวจจับ: 4m รอเวลา: 30s ไฟชี้วัด: เปิด

11. ประกาศขอ

1) เซนเซอร์ควรถูกติดตั้งโดยช่างไฟฟ้ามืออาชีพ

2) วางเซ็นเซอร์ให้ห่างจากพื้นที่โลหะแผ่นใหญ่, กระจก, และวัสดุอื่น ๆ ที่มีความหนาแน่นสูงเพื่อหลีกเลี่ยงการกระตุ้นโดยผิดพลาด

3) หลีกเลี่ยงการใช้วัตถุที่สั่นสั่นอยู่รอบตัวเซนเซอร์เป็นเวลานาน เช่น แฟนสั่นสั่น ฯลฯ สัญญาณสั่นสั่นจะถือว่าเป็นสัญญาณการเคลื่อนที่ที่กระตุ้นเซนเซอร์

4) อย่าติดตั้งเซ็นเซอร์ใกล้กับรูเตอร์ไร้สาย อย่างน้อยมากกว่า 0.5 เมตร

5) เครื่องควบคุมทางไกล MH10 สามารถใช้ในการตั้งความรู้สึกและแสดงการตั้งค่าสวิทช์ (ปุ่มควบคุมทางไกล HS แสดงว่า "เปิด" และปุ่ม LS แสดงว่า "ปิด")

6) เครื่องตรวจจับไมโครเวฟอาจเจาะกระจกหรือผนังไม้ และไมโครเวฟที่เจาะภายนอกผนังอาจทําให้เกิดการกระตุ้นผิด เมื่อมันตรวจจับวัตถุเคลื่อนที่ข้างนอกเพื่อหลีกเลี่ยงการกระตุ้นผิดกรุณาอย่าติดตั้งเซ็นเซอร์ใกล้ประตู/หน้าต่างกระจก ผนังพิมพ์หรือผนังไม้ และเลือกพื้นที่ตรวจจับที่เหมาะสมระหว่างการติดตั้ง เช่น

A. เมื่อผลิตภัณฑ์ถูกใช้ในห้องขนาด 2m * 2m หรือพื้นที่เล็กกว่า, พื้นที่ตรวจจับควรตั้งเป็น 25% (การใช้งาน: ห้องน้ําหรือห้องรับแขก)

B. เมื่อใช้ในห้องประมาณ 3m * 3m พื้นที่ตรวจจับควรตั้งเป็น 50% (การใช้งาน: ห้องน้ํา, ทางเข้า, หรือห้องรับ)

C. เมื่อใช้ในห้องขนาดประมาณ 4m * 4m พื้นที่ตรวจจับควรตั้งเป็น 75% (ฉากการใช้งาน: ห้องประชุมสํานักงานขนาดเล็กหรือห้องสมุด)

D. เมื่อใช้ในห้องประมาณ 5m * 5m หรือใหญ่กว่า, พื้นที่ตรวจจับควรตั้งให้ 100% (การใช้งาน: สํานักงานใหญ่, ห้องประชุม, หรือห้องสมุด)

หมายเหตุ: ระยะการตรวจจับที่เหมาะสมของการใช้งานจริงต้องพัฒนาขึ้นอยู่กับสภาพแวดล้อมจริง การเลือกความรู้สึกของกรณีการใช้งานด้านบนเป็นเพียงเพื่ออ้างอิง

7) การตั้งค่าเวลารอ: สเปซเดี่ยว: 1 นาที -3 นาที, สเปซหลายคน: 30 s -1 นาที

ไม่แนะนําให้ตั้งความช้าเกิน 5 นาที เพื่อหลีกเลี่ยงการขัดแย้งของสัญญาณการเคลื่อนไหวเล็ก ๆ ในพื้นที่
