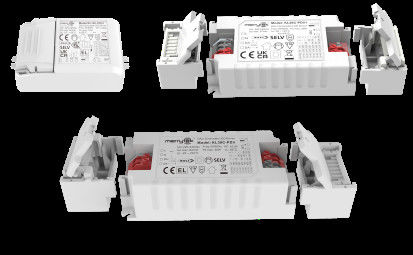

12W DALI DT6 และ pushDIM ดับ LED ไดรเวอร์ปัจจุบันคงที่สําหรับ LED downlight

  • 12W DALI DT6 And PushDIM Dimming Led Driver Constant Current For LED Downlight
สถานที่กำเนิด จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น KL12C-PDii1
จำนวนสั่งซื้อขั้นต่ำ 100
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กล่องละ 100 ชิ้น / กล่อง
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T / T หรือเพย์พาล
สามารถในการผลิต 10,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
จัดอันดับแรงดันไฟฟ้าขาเข้า 220-240Vac 50Hz /60Hz ช่วงแรงดันไฟฟ้าขาเข้า DC 200-240Vdc
โหมดการทำงาน กระแสคงที่ วิธีควบคุม DALI DT6 และ pushDIM
เพาเวอร์แฟกเตอร์ ≥0.9 ประสิทธิภาพ 83%
ปัจจุบัน 150/200/250/300/350/400/450/500 ขนาด ยาว88มม.*ก52มม.*ส25มม
การจัดอันดับ IP IP20 การรับประกัน 5 ปี
เน้น

ไดรเวอร์ LED ปรับความมืดแบบกระแสคง

,

12W DALI DT6 ดับ LED ไดรเวอร์

,

ขับ LED ดับแสงลง LED
ฝากข้อความ
รายละเอียดสินค้า

12W DALI DT6 และ pushDIM ดับ LED ไดรเวอร์ปัจจุบันคงที่สําหรับ LED downlight



1คําอธิบาย

-การทํางานฉุกเฉินแบบ DC ที่ได้รับไฟฟ้าจากกลาง DT19

- ไม่มีการส่องส่องในช่วงการดับทั้งหมด

-พลังงานรอคอยต่ํากว่า 0.5W

- ปรับความมืดด้วยปุ่มกด

- อินเตอร์เฟซ DALI ที่ติดตั้ง DT6

- การป้องกัน: การตัดสั้น / อุณหภูมิสูงเกิน / ความแรงกดสูงเกิน

-การลดกระแสไฟฟ้าสําหรับอุณหภูมิแวดล้อมสูงเกิน

- pushDIM กับฟังก์ชันความจํา

- รับประกัน 5 ปี

12W DALI DT6 และ pushDIM ดับ LED ไดรเวอร์ปัจจุบันคงที่สําหรับ LED downlight 0



2.ปริมาตร

  ไมโครซีรีส์

KL12C-PDii1
หน่วยงาน โลเตจการทํางาน 198-264Vac 50Hz/60Hz
ความดันไฟเข้าระดับ 220-240Vac 50Hz/60Hz
ระยะความแรงดันเข้าแบบ DC 200-240Vdc
กระแสไฟเข้า

0.07A แม็กซ์

0.11A แม็กซ์

0.16A แม็กซ์
กระแสไฟฟ้าเข้า < 15A (ความกว้างการกระแทกกระแสไฟฟ้าครึ่งกระแส 100μs) @ 230Vac
ปัจจัยกําลัง ((@ 230V100% ความจุ)

≥ 090

≥ 095

≥ 095

การบิดเบือนฮาร์มอนิกทั้งหมด

(@230Vac, 100% ความจูง)

 ปัจจัยทั่วไป:15%
พลังงานรอคอย ≤ 0.5W (@ 230Vac เมื่อ PUSH หรือ DALI ติดปิด)
ประสิทธิภาพ ((@ 230Vac, 100% ความจุ)

83%

88%

88%
วิธีการเชื่อม 0.75-1.5 มิลลิเมตร2

เครื่องตัดวงจรอัตโนมัติ



 KL12C-PDii1 (คํานวณกระแสในสาย)
แบบ C10 C13 C16 C20 C25
จํานวน 70 80 105 130 160
แบบ B10 B13 B16 B20 B25
จํานวน 40 50 65 85 100
จํานวน 25 30 40 50 60
ผลิต ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED
ความต้องการ Ripple (Flimmering หรือ Flimmer-free) ค่าการส่องแสง: ต่ํากว่า 5% สําหรับช่วงการดับสีทั้งหมด
เวลาเริ่มต้น < 1s (@ 230Vac)
ความดันออกแบบไม่มีภาระ 55V DC แม็กซ์
ระยะความแรงเครียดออกของภาระ 3-40V DC
พลังการออกแบบภาระเต็ม 12W
กระแสออกของภาระ: สําหรับรายละเอียด 150-500mA
ความแม่นยําของกระแสไฟฟ้า / ความแรงต่อเนื่อง ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม ป้ายผลักดัน, wอิอิช่องตัด:0.75-1.5 มิลลิเมตร2
วิธีควบคุม ปรับความมืด PUSH ปรับความเข้มข้น PUSH หลัก (Max.lead length:20M)
DALI Dimming DALI dimming (Max.lead length:300M)
ยกเว้นPการหมุนRการประกอบ ผลิตมากกว่าอุณหภูมิ
การคุ้มครอง		 ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)
การป้องกันวงจรสั้น ใช่ ไม่มีฟังก์ชันการฟื้นฟูตัวเอง (สามารถสอบถามได้)

การดําเนินงาน

สิ่งแวดล้อม

 อุณหภูมิการทํางาน/ความชื้น -25 °C ~ 50 °C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บ -40°C~80°C ความชื้น:10%~95%
Max. case temp ((Tc) 85°C

ความปลอดภัย

& EMC

 มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานโปรโตคอล DALI IEC62386-102, IEC62386-207 DT6 251 252 253 DT19
มาตรฐานความปลอดภัย EN61347-1
การรับรอง CE
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s
อื่นๆ ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท II
ประเภทอุปกรณ์ อุปกรณ์อิสระ
พร้อมการบด 88*52*25.5 มม.
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด 15 หน่วยสูงสุด
ความต้องการในการบรรจุ กระเป๋า PE+คําแนะนํา+กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก 69.8 กรัม
ชีวิต 5 ปี @Ta เต็มภาระ
หมายเหตุ: ปริมาตรทั้งหมดถูกทดสอบที่ความแรงกดไฟเข้า 230Vac และสภาพแวดล้อม 25 องศา เว้นแต่ที่ระบุ

3ขนาด (หน่วย: มม.)

12W DALI DT6 และ pushDIM ดับ LED ไดรเวอร์ปัจจุบันคงที่สําหรับ LED downlight 1

4. แผนการเชื่อมต่อ



รูป ADALIสับสนมิง

12W DALI DT6 และ pushDIM ดับ LED ไดรเวอร์ปัจจุบันคงที่สําหรับ LED downlight 2

ไฟก์Bกด Dimมิง

12W DALI DT6 และ pushDIM ดับ LED ไดรเวอร์ปัจจุบันคงที่สําหรับ LED downlight 3

5การลดความอ่อนแอ

12W DALI DT6 และ pushDIM ดับ LED ไดรเวอร์ปัจจุบันคงที่สําหรับ LED downlight 4

6. ลักษณะโค้งความมืด

12W DALI DT6 และ pushDIM ดับ LED ไดรเวอร์ปัจจุบันคงที่สําหรับ LED downlight 5

7.ปัจจุบันการตั้งค่าเกียร์

●: ON ○: OFF (SEC1 SEC2)

KL12C-PDii1

ปัจจุบันการตั้งค่าเกียร์

 1 2 3
150mA ((3-40V) - - -
200mA ((3-40V) เปิด - -
250mA ((3-40V) - เปิด -
300mA ((3-40V) - - เปิด
350mA ((3-36V) เปิด เปิด -
400mA ((3-30V) เปิด - เปิด
450mA ((3-27V) - เปิด เปิด
500mA ((3-24V) เปิด เปิด เปิด



8. ON/OFF & คําอธิบายของการทํางาน Dimming

A. กดสวิทช์ PUSH สั้น (เวลากดสั้น 0.1S-1S) แล้วเครื่องขับ LED จะเปิดหรือปิด

B. การดับ: กดและยึดสวิตช์ PUSH (1S-8S) ด้านตัวขับ LED สามารถบรรลุการดับ, สว่างขึ้นหรือดับ, ระยะการดับ 2-100%

C. ความจํา: PUSH dimming มีฟังก์ชันความจําที่มืด

D. การปรับสynchronization: พลังงานเชื่อมต่อกับสวิตช์ PUSH เดียวกันสามารถปรับสynchronize โดยกดและยึดสวิตช์ PUSH ยาวกว่า 15

E. DALI dimming mode: เชื่อมต่อไฟฟ้ากับระบบ DALI และสามารถดิมด้วย DALI host ระยะการดิม 0-100%



9. เรื่องที่ต้องการAการตั้งใจ

1) สาย LED ต้องเชื่อมต่อกับภาระก่อนเปิดพลังงานเข้า ไม่งั้นสาย LED อาจเสียหาย

2) หลังจากที่ไฟเข้าของ LED drive ติดไป จะมีแรงดันเหลือที่ output ซึ่งสามารถรักษาได้ประมาณ 3 นาที
