เครื่องตรวจจับการใช้งานในทางเดิน 35 มิลลิเมตร PIR
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | MSA070D IR 485 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | กล่องสีขาว+ แท็กกล่องสีขาว+ กระดานกระดาน+ กล่อง(K=A) |
| เวลาการส่งมอบ | 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 10,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าขาเข้า | 12-24VDC | ปัจจุบันทำงาน | 20mA แม็กซ์ |
|---|---|---|---|
| การใช้พลังงาน | ≤0.5วัตต์ | การทำงาน | อาร์เอส485 |
| มีอยู่ | การตรวจจับการเคลื่อนไหว, เซ็นเซอร์กลางวัน | ความสูงในการติดตั้ง | 2.5-4m |
| การติดตั้ง | เครื่องปรับปรุงความร้อน | ขนาดตัด | φ35mm |
| เน้น | เครื่องตรวจจับการใช้งาน PIR 35 มม,เครื่องตรวจจับการเคลื่อนไหวทางเดิน RS-485,เครื่องตรวจจับ PIR ที่ติดอยู่บนเพดาน |
||
รายละเอียดสินค้า

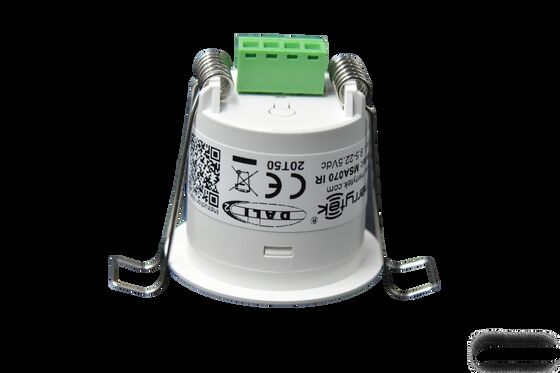

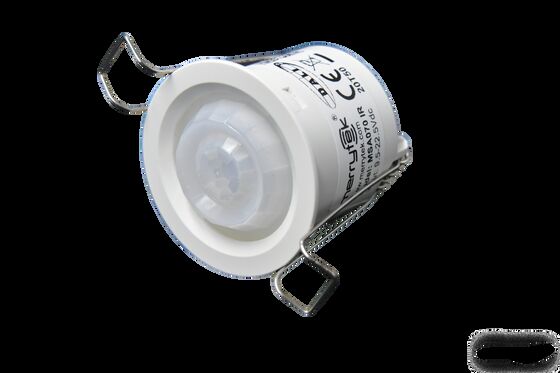

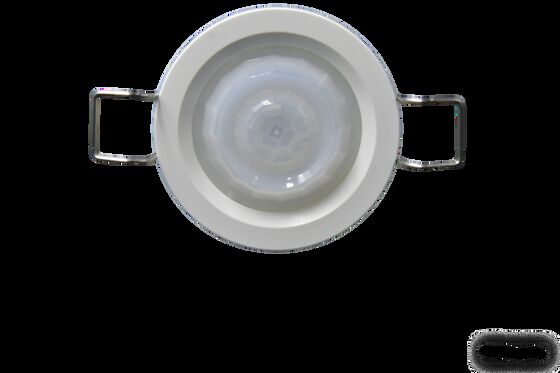

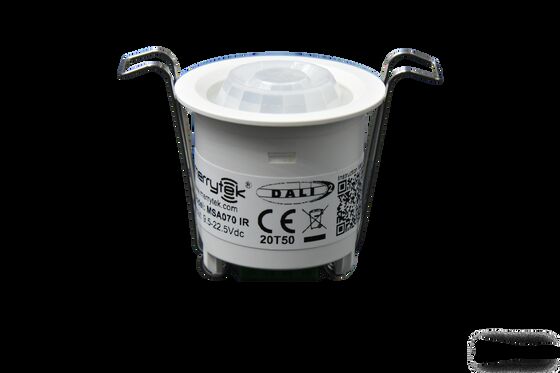

เครื่องตรวจจับการใช้งานในทางเดิน 35mm Cut-Out PIR
เครื่องตรวจจับการใช้งานที่ติดตั้งบนเพดาน PIR ขนาด 35 มิลลิเมตรที่คอมพัคต์ พร้อมการสื่อสารด้วยพรอตโคโลล RS-485 ออกแบบโดยเฉพาะสําหรับการใช้งานตรวจจับการเคลื่อนไหวในทางเดินและห้องน้ํา
ลักษณะสําคัญ
- เทคโนโลยีการตรวจจับการเคลื่อนไหว PIR ที่ทันสมัย
- กล่องซูเปอร์มินิ พร้อมเลนส์เฟรเนลแบบเรียบ
- การออกโปรโตคอล RS485 สําหรับการบูรณาการระบบ
- ความสามารถในการตรวจจับแสงรอบตัว
- ระดับขั้นต่ําแสงกลางวันและรูปแบบการรายงานที่สามารถตั้งค่าได้
- ระยะตรวจจับสูงสุด: กว้าง 8-10 เมตร
- เหมาะสําหรับใช้ในทางเดินและห้องน้ํา
- การตั้งค่าพื้นที่การตรวจจับ ระยะไกล, เวลารอและเครื่องมือ ID
- การออกแบบการติดตั้งที่ซ่อนอยู่
- ขนาดเล็กมากสําหรับการบูรณาการเพดานที่เรียบร้อย
รายละเอียดเทคนิค
| ปารามิเตอร์ input/output | |
|---|---|
| ความดันทางเข้า | 12-24V DC |
| ความดันเฉพาะ | 12/24V DC |
| กระแสการทํางาน | ขนาดสูงสุด 20mA |
| การบริโภคพลังงาน | ≤0.5W @12/24V DC |
| สัญญาณออก | RS485 |
| ปริมาตรของเซ็นเซอร์ | |
| หน้าที่ | การตรวจจับการเคลื่อนไหว PIR + เซ็นเซอร์แสงกลางวัน |
| พื้นที่ตรวจสอบ | การตั้งค่ารีโมท MH18/RS485: 100%/75%/50%/25% |
| รอเวลา | การตั้งค่ารีโมท MH18/RS485: 2s/30s/1min/3min/5min/10min/30min |
| ขั้นต่ําของเซ็นเซอร์แสงกลางวัน | การตั้งค่ารีโมท MH18/RS485: 5lux/15lux/30lux/50lux/100lux/150lux/ Disable |
| ระยะการตรวจจับรัศมี | การเคลื่อนไหวทางสัมผัสที่ความสูง 3m: 4-5m @ 25°C (ระยะการตรวจจับการเคลื่อนไหวทางรัศมีสั้นกว่า) |
| การควบคุมทางไกล | มี |
| ความสูงการติดตั้ง | 2.5-4m (ทั่วไป: 3m) |
| สถานที่ใช้งาน | |
| ช่องเจาะ | Φ35mm |
| อุณหภูมิการทํางาน | -25°C ถึง +50°C (ระยะการตรวจจับแตกต่างกันตามอุณหภูมิ) |
| อุณหภูมิในการเก็บ | -40°C ถึง +80°C |
| การรับประกัน | 3 ปี (สําหรับประเด็นคุณภาพสินค้าในการใช้ในภายใน) |
| มาตรฐานสาย | กว้างสาย: 0.2-2.5 มิลลิเมตร ความยาวการถอด: 7-8 มิลลิเมตร |
| มาตรฐานการรับรอง | |
| ใบรับรอง | สอดคล้อง CE |
| ความต้องการด้านสิ่งแวดล้อม | สอดคล้องกับ RoHS |
| การจัดอันดับ IP | IP20 |
มิติสินค้า
สัญลักษณ์สายไฟ
รูปแบบการตรวจหารังสี
ข้อมูลสัญญาณการตรวจสอบ
เซนเซอร์ตรวจจับสัญญาณการเคลื่อนไหวของมนุษย์ภายในพื้นที่ตรวจจับ โดยเฉพาะอย่างยิ่งปรับปรุงสําหรับการเคลื่อนไหวที่สําคัญของมนุษย์ เช่นการเดิน
การควบคุมทางไกล (MH18)
รายละเอียดโปรโตคอล RS485
| อัตรา Baud | 9600 |
| บิตข้อมูล | 8 |
| หยุด Bit | 1 |
| ประเภทข้อมูลการสื่อสาร | HEX TX/RX |
| ระยะเวลาคําสั่งข้อมูล | > 210ms |
โปรต็อกอลโครงสร้างการบัญชาการ
| DATA0 | DATA1 | DATA2 | DATA3 | DATA4 | DATA5/DATA6/DATA7 | DATA8 |
|---|---|---|---|---|---|---|
| เฟรมเฮดเตอร์ | ไอดี ไฮบิต | ID บิตต่ํา | ความยาวของข้อมูล | หน้าที่ | มูลค่า | รหัสตรวจสอบ |
โปรโตคอลคําสั่งอ้างอิง
| กองบัญชาการ | หน้าที่ | ระดับข้อมูล | R/W | ค่าธรรมดา |
|---|---|---|---|---|
| 0x00 | อ่านค่าคําสั่ง | - | w | - |
| 0x03 | รายงานการเข้าร่วม/ไม่เข้าร่วม | 1-2 | w/r | 01 |
| 0x05 | การตั้งค่าพื้นที่ตรวจจับ | 0-100 | w/r | 100% |
| 0x07 | เวลาปิด | 0-FFFFFF | w | 0 |
| 0x08 | การเปิดตัวตัวชี้ | 0-1 | w/r | 01 |
| 0x09 | รายงานค่าแสงกลางวัน | 0-1200lux | r | - |
| 0x0A | การตั้งค่าความแตกต่างของแสงกลางวัน | 10-100 | w/r | 10 ลักซ์ |
| 0x0D | การตั้งเวลารอ | 3-7200 | w/r | ปี 30 |
| 0x17 | เวอร์ชั่นฟอร์มแวร์ | 0.00.0-100.0.0 | r | รุ่นปัจจุบัน |
| 0x18 | การตั้ง ID หน่วย | 0x0000-0xFFFF | w/r | 0xFFFF |
| 0x20 | การ กําหนด การ คืน ค่า ไฟ กลางวัน | 0x01-0x64 | w/r | 0x0a |
| 0x21 | แก้ไข ID หน่วย | 0-1 | w | 0x00 |
| 0x22 | รูปแบบรายงานหรืออ่าน | 0-1 | w/r | 01 |
| 0x23 | สถานะ Flip | 1 | w | 1 |
| 0x25 | ฟังก์ชันขั้นต่ําแสงกลางวัน | 0-1200lux65535 | w/r | 65535 |
| 0x26 | การทํางานของเซ็นเซอร์ | 0-1 | w/r | 0 |
| 0x30 | กลับตั้งค่าโรงงาน | 1 | w | - |
แนวทางการติดตั้ง
- การติดตั้งต้องทําโดยช่างไฟฟ้าที่มีคุณสมบัติ
- ความสูงสูงสุด 4 เมตร สําหรับการใช้ในภายในเท่านั้น ห่างจากพื้นที่ที่มีความรู้สึกต่ออุณหภูมิ
- รับประกันว่าไม่มีวัตถุขนาดใหญ่ขัดขวางบริเวณการตรวจสอบ (เซ็นเซอร์ไม่สามารถตรวจสอบผ่านวัตถุ)
- หลีกเลี่ยงการวางใกล้สิ่งของที่สะท้อนแสงแรง เครื่องทาง WiFi หรือเตาไมโครเวฟ
- ระยะการตรวจจับที่ปรับปรุงให้ดีที่สุดสําหรับสภาพแวดล้อม 25 °C - ผลงานแตกต่างกันตามอุณหภูมิ
- การตรวจจับที่ปรับปรุงให้ดีที่สุดสําหรับการเคลื่อนไหวสัมผัส - การตรวจจับการเคลื่อนไหว radial สั้นกว่า
ข้อเสียความรับผิดชอบของสินค้า
เนื่องจากความซับซ้อนของเทคโนโลยีสินค้าและความแตกต่างของสภาพแวดล้อมการใช้งาน ชี้แจงนี้มีประโยชน์เพียงเพื่ออ้างอิงเท่านั้นเราขออนุญาตให้มีการปรับปรุงรายละเอียดสินค้าโดยไม่ต้องแจ้ง และไม่ให้ความมุ่งมั่นทางกฎหมายหรือการรับประกันผู้ใช้งานถูกกระตุ้นให้เพิ่มเติมหรือปรับปรุงเนื้อหาของรายละเอียดตามประสบการณ์ของสินค้า
สําหรับรายละเอียดของรายละเอียดเทคนิคและเอกสารประกอบการโปรดปรึกษาผู้ผลิตโดยตรง
