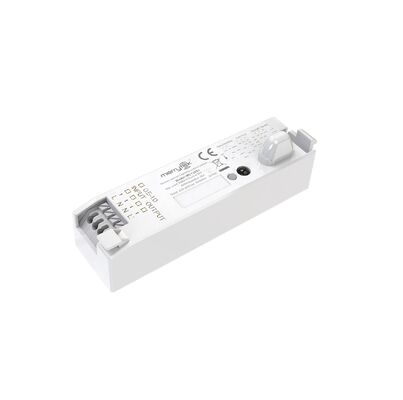

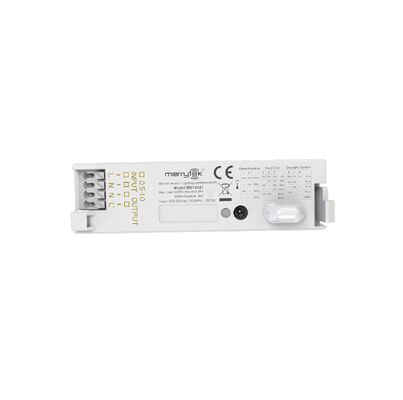

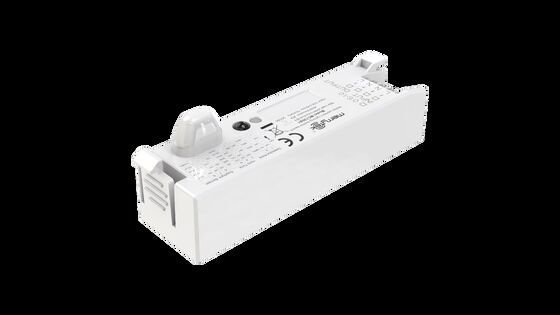

เปิด/ปิดเซ็นเซอร์ตรวจจับความเคลื่อนไหว AC ใช้ได้กับทั้งไฟ Tri-proof และไฟเพดาน MC130S 1
| สถานที่กำเนิด | เซินเจิ้นประเทศจีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE, RED, UKCA, SAA, CB |
| หมายเลขรุ่น | เอ็มซี130เอส 1 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | ถุงฟอง + กระดาน + กล่อง (K = A) |
| เวลาการส่งมอบ | 1 ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2 สั่งซื้อจำนวนมาก: |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 10,000 ชิ้น / เดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 220-240VAC 50/60Hz | พลังงานสแตนด์บาย | ≤0.5วัตต์ |
|---|---|---|---|
| การควบคุมเอาท์พุต | เปิด-ปิด | กำลังรับน้ำหนัก | 200W(อุปนัย/LED); 400W (ตัวต้านทาน) |
| ความถี่ในการทำงาน | 5.8 GHz ±75MHz, แถบคลื่น ISM | ตลอดชีวิต | รับประกัน 5 ปี @ต้า |
| เน้น | เครื่องตรวจจับการเคลื่อนไหวแบบ AC สําหรับแสงที่กันแสงสามแบบ,ไฟเพดานเซ็นเซอร์การเคลื่อนไหวเปิด / ปิด,เครื่องตรวจจับการเคลื่อนไหวแบบ AC พร้อมฟังก์ชันเปิด/ปิด |
||
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหว AC ON/OFF สำหรับไฟ Tri-proof และไฟเพดาน
คุณสมบัติผลิตภัณฑ์
- เสาอากาศ Mini Coupling DiPole ที่จดสิทธิบัตร ออกแบบมาสำหรับไฟเพดาน
- เหมาะสำหรับถาด LED โลหะแบบติดตั้งในตัวโดยไม่เกิดการทำงานผิดพลาด
- ขนาดกะทัดรัด ไม่ส่งผลต่อการกระจายแสง
- ประสิทธิภาพ sidelobe ต่ำ ป้องกันการทำงานผิดพลาดในพื้นที่สะท้อนโลหะ
- กำลังส่งต่ำ ไม่เป็นอันตรายต่อมนุษย์
- ตั้งค่าข้อมูลเซ็นเซอร์ได้ผ่านสวิตช์ DIP และรีโมทคอนโทรล
- ไม่ได้รับผลกระทบจากอุณหภูมิ ความชื้น เสียงรบกวน ฝุ่น และปัจจัยแวดล้อมอื่นๆ
พารามิเตอร์ทางเทคนิค
| อินพุต | |
|---|---|
| แรงดันไฟฟ้าที่กำหนด | 220-240VAC 50/60Hz |
| กำลังสแตนด์บาย | ≤0.5W |
| การทดสอบไฟกระชาก | L--N: 1kV |
| เอาต์พุต | |
| การควบคุมเอาต์พุต | เปิด-ปิด |
| ความจุโหลด | 200W (โหลดเหนี่ยวนำ/LED); 400W (โหลดความต้านทาน) |
| ความจุไฟกระชากสูงสุด | รีเลย์ 10A: 30A (50% Ipeak, ความกว้างพัลส์ =200us, 230Vac โหลดเต็ม, สตาร์ทเย็น) |
| พารามิเตอร์เซ็นเซอร์ | |
| ความถี่ในการทำงาน | 5.8 GHz ±75MHz, ย่านความถี่ ISM |
| กำลังส่ง | สูงสุด 1mW |
| รัศมีการตรวจจับ | r≥3m (ติดตั้งบนเพดาน), r≥8m (ติดตั้งบนผนัง) ความเร็วการเคลื่อนไหว: 1m/s, ความไว 100%, คนสูง 165 ซม. |
| ความสูงในการติดตั้ง | 2.5-5 ม. (ติดตั้งบนเพดาน), 2-3 ม. (ติดตั้งบนผนัง) |
| สภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -25°C ถึง 60°C |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง 80°C, ความชื้น: ≤85% (ไม่ควบแน่น) |
| การรับรองและมาตรฐาน | |
| ใบรับรอง | CE, RED, UKCA, SAA, CB |
| ข้อกำหนดด้านสิ่งแวดล้อม | สอดคล้องกับ RoHS 2.0, Reach |
| ระดับ IP | IP20 |
| ข้อมูลจำเพาะอื่นๆ | |
| การเดินสาย | บล็อกเทอร์มินัลแบบกด, สายไฟ 0.5-0.75 มม.² |
| การติดตั้ง | ติดตั้งภายใน |
| บรรจุภัณฑ์ | ถุงฟอง + แผ่นกั้น + กล่อง (K=A) |
| น้ำหนักสุทธิ | 36 กรัม ±3 กรัม |
| อายุการใช้งาน | รับประกัน 5 ปี |
คำอธิบายฟังก์ชัน
| ฟังก์ชัน | คำอธิบาย |
|---|---|
| ฟังก์ชันเปิด-ปิด | เมื่อเซ็นเซอร์วัดแสงถูกตั้งค่าเป็น "ปิดใช้งาน" หรือความสว่างแวดล้อมต่ำกว่าค่าที่ตั้งไว้ เซ็นเซอร์จะทำงานเมื่อตรวจจับการเคลื่อนไหวและเปิดไฟ ไฟจะปิดเมื่อหมดเวลาหน่วง |
| การหรี่แสง 2 ระดับ | N/A |
| การหรี่แสง 3 ระดับ | N/A |
| การเก็บเกี่ยวแสงธรรมชาติ | N/A |
| ลำดับความสำคัญแสงธรรมชาติ | N/A |
ข้อมูลผลิตภัณฑ์
แผนภาพมิติ:
เซ็นเซอร์ได้รับการออกแบบให้เชื่อมต่อโหลดได้เพียงหนึ่งเดียว การเชื่อมต่อโหลดมากกว่าหนึ่งอาจทำให้เซ็นเซอร์เสียหายได้
การตั้งค่าสวิตช์ DIP
แผนภาพการกำหนดค่าสวิตช์ DIP
การเริ่มต้นระบบ
หลังเปิดเครื่อง เซ็นเซอร์จะเปิดไฟสว่างสูงสุดโดยอัตโนมัติและปิดไฟใน 10 วินาที ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้
การตั้งค่าเริ่มต้น
ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน
ประกาศการใช้งาน
- เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย หรือตั้งค่าสวิตช์ DIP
- คลื่นไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ ห้ามวางผลิตภัณฑ์ในโคมไฟโลหะที่ปิดสนิทหรือปิดบางส่วน ห้ามใช้วัสดุโลหะหรือกระจกปิดทับด้านบนของผลิตภัณฑ์ หากเสาอากาศต้องผ่านแผ่นโลหะ ตรวจสอบให้แน่ใจว่าด้านบนของเซ็นเซอร์อยู่ใกล้กับแผ่นโลหะ
- พื้นที่ความไวสัมพันธ์กับความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมการติดตั้ง สภาพแวดล้อมการทำงาน และวัสดุสะท้อนแสง พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบสูง 165 ซม. ในสภาพแวดล้อมที่เปิดโล่งภายในอาคาร
- เกณฑ์แสงธรรมชาติวัดในวันที่แดดจัดโดยไม่มีเงาในสภาวะการสะท้อนแสงแบบกระจาย สภาพแวดล้อมและสภาพอากาศที่แตกต่างกันทำให้เกิดค่าความสว่างที่แตกต่างกัน
- แนะนำให้เว้นระยะห่างระหว่างเซ็นเซอร์มากกว่า 2 เมตร และเว้นระยะห่างระหว่างเซ็นเซอร์กับเราเตอร์มากกว่า 2 เมตร
- เซ็นเซอร์ไม่ควรถูกปิดบังหรือซ่อนด้วยโลหะ PCB ถาด LED ฯลฯ ระยะห่างระหว่างเสาอากาศเซ็นเซอร์กับวัสดุรอบข้างควรมากกว่า 5 มม. ไม่ควรมีโลหะหรือลายวงจร PCB ใกล้กับเสาอากาศเซ็นเซอร์ แนะนำความหนาของฝาครอบ 2 มม. โดยมีระยะห่างระหว่างเสาอากาศเซ็นเซอร์กับฝาครอบมากกว่า 3.2 มม.
- สัญญาณการสั่นสะเทือนจะถูกพิจารณาว่าเป็นสัญญาณการเคลื่อนไหวเพื่อกระตุ้นเซ็นเซอร์ ติดตั้งเซ็นเซอร์ให้ห่างจากวัตถุที่มีการสั่นสะเทือนเป็นเวลานาน เช่น อุปกรณ์โลหะขนาดใหญ่ ท่อ ช่องแอร์ ช่องระบายอากาศ ช่องระบายควัน และพัดลมที่สั่น สัตว์เลี้ยงในพื้นที่ตรวจจับอาจทำให้เกิดการทำงานผิดพลาดได้
- พื้นผิวเสาอากาศของโมดูลไมโครเวฟควรอยู่ห่างจากอินพุต AC, เอาต์พุต DC, สะพานวงจรเรียงกระแส, หม้อแปลง, สวิตช์ทรานซิสเตอร์ และอุปกรณ์กำลังสูงอื่นๆ เพื่อหลีกเลี่ยงสัญญาณความถี่สูงที่ส่งผลต่อการทำงานปกติ
- เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น ผลกระทบกันน้ำสำหรับการใช้งานภายนอกอาคารหรือกึ่งภายนอกอาคารจะได้รับผลกระทบ ลม ฝน และวัตถุที่เคลื่อนไหวอาจทำให้เกิดการทำงานผิดพลาดได้
