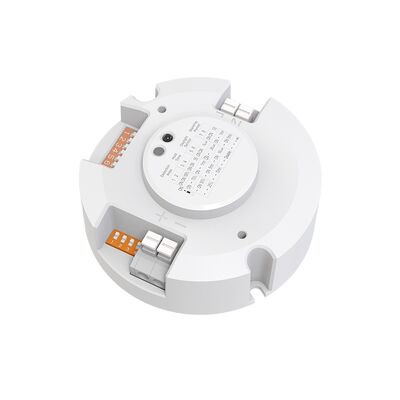

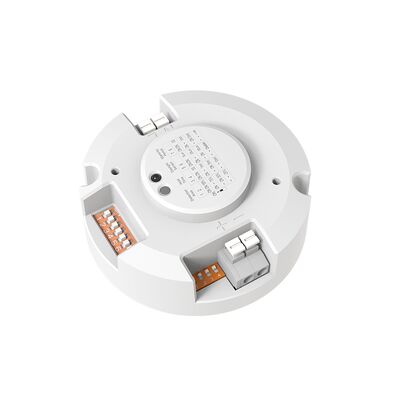

300-900mA Output Current 16W Sensor DIM LED Driver สําหรับแสงเพดาน, การทํางานของแสงกลางวัน MLC16C-DP4

  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function MLC16C-DP4
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function MLC16C-DP4
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function MLC16C-DP4
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE, RED
หมายเลขรุ่น MLC16C-DP4
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดานถุง PE, กล่อง (K=A)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน ที/ที
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
ช่วงแรงดันไฟฟ้า 220-240Vac 50Hz /60Hz กระแสไหลเข้า ≤15A (กระแสครึ่งเดียว 100us) @ 230V AC
เพาเวอร์แฟกเตอร์ ≥0.90,230VAC/โหลดสูงสุด พลังงานสแตนด์บาย ≤0.5วัตต์
กำลังโหลดเต็ม สูงสุด 16W ได้รับการรับรอง CE RED
เน้น

16W Sensor DIM LED ไดรเวอร์

,

ไดรเวอร์ LED พร้อมการให้ความสำคัญกับแสงธรรมชาติ

,

ไดรเวอร์หรี่ไฟเซ็นเซอร์ 300-900mA
ฝากข้อความ
รายละเอียดสินค้า
16W Sensor DIM LED Driver With 300-900mA Current Output Daylight Priority Function การขับเคลื่อนไฟฟ้าที่ใช้แสงกลางวัน
ลักษณะสินค้า
  • สอดคล้องกับมาตรฐาน ERP ด้วยการบริโภคพลังงานขนาดเล็ก
  • 5.8GHz ISM แบนด์ สามารถรับรองชุด RED
  • การออกแบบที่โดดเดี่ยวและไม่มีการส่องส่องด้วยคนขับและเซ็นเซอร์ที่บูรณาการ
  • ฟังก์ชันทางเดินและฟังก์ชันความสําคัญของแสงสําหรับการใช้งานต่าง ๆ
  • ขนาดคอมแพคต์เพื่อการติดตั้งง่ายภายในเครื่องปรับแสง
  • ปริมาตรทั้งหมดปรับผ่านสวิตช์ DIP
รายละเอียดเทคนิค
ปริมาตรการเข้า
ระยะความดัน 220-240V AC, 50Hz/60Hz
กระแสไฟเข้า ≤0.11A @ 230VAC
กระแสไฟฟ้า ≤15A (100us ครึ่งกระแส) @230V AC
THD ≤ 20%, 230VAC/ความแรงสูงสุด
ค่าประสิทธิภาพ ≥ 0.90, 230VAC / ความจุสูงสุด
พลังงานรอคอย ≤0.5W
ประสิทธิภาพการทํางาน ≥ 82%, @ 230V แอคแม็กซ์โหลด
ไฟฟ้ากระแทก L/N:1KV
ปริมาตรผลิต
รูปแบบทํางาน CC
ประเภทของภาระ LED
พลังงานภาระเต็ม 16W สูงสุด
คลื่นคลื่น ต่ํากว่า 2%
ความดันออกแบบไม่มีภาระ 60VDC สูงสุด
กระแสความแรง 300mA/400mA/500mA/600mA/700mA/800mA/900mA
ระยะความแรงกดออกของภาระ 300mA (9-40V), 400mA (9-40V), 500mA (9-32V), 600mA (9-27V), 700mA (9-23V), 800mA (9-20V), 900mA (9-18V)
ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5% @ 230VAC
ปริมาตรของเซ็นเซอร์
ความถี่ในการทํางาน 5.8GHz ± 75MHz ระยะวงจร ISM
พลังการส่ง 1mW
พื้นที่ตรวจสอบ 25%/50%/75%/100%
รอเวลา 5S/1min/5min/10min
ระยะเวลารอคอย 0S/1min/10min/+∞
ปริมาตรของเซ็นเซอร์แสงกลางวัน
ขั้นต่ําแสงกลางวัน 5Lux/25Lux/50Lux/ปิด
ความสําคัญของแสงกลางวัน เปิด/ปิด เปิด: 5Lux/25Lux/50Lux แถมปิด: 50Lux/100Lux/150Lux
ระดับ DIM เตรียมพร้อม 15%
วงศ์รัศมีการตรวจจับ (ความรู้สึก: 100%) การติดตั้งเพดาน 3m: 0.3m/S ≥4m, 1m/S ≥2.5m
การติดตั้งผนัง 2m: 0.3m/S ≥10m, 1m/S ≥5m
ความสูงการติดตั้ง ค่าปกติ 3m (สูงสุด 6m)
มุมสนาม 3dB 90°@Xz ทราบ, 95°@Yz ทราบ
การคุ้มครองและนิยามสิ่งแวดล้อม
การป้องกันความแรงดันเกิน ใช่ การฟื้นฟูตัวเอง
การป้องกันการไม่บรรทุก ใช่ การฟื้นฟูตัวเอง
การป้องกันการตัดสั้น ใช่ การฟื้นฟูตัวเอง
อุณหภูมิการทํางาน -25...+50 °C
อุณหภูมิสูงสุด (Tc) 75°C
อุณหภูมิ/ความชื้นในการเก็บรักษา -40°C...+80°C ความชื้น 85%
ทนต่อความกระชับกําลัง 3750Vac 5mA 60S (การเข้า "L N" ไปยังการออก SEC+ SEC-)
การรับรองและมาตรฐาน
มาตรฐานความปลอดภัย (LVD) EN61347-1, EN61347-2-13
มาตรฐาน EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
ความต้องการด้านสิ่งแวดล้อม สอดคล้อง RoHS
ใบรับรอง CE RED
การจัดอันดับ IP IP20
ประเภทการป้องกัน ประเภท II
รายละเอียดทางกายภาพ
วิธีการเชื่อม ปลายเครื่องพิมพ์ กว้างสาย: 0.5-1.5mm2
การติดตั้ง สร้างใน
ขนาดของอุปกรณ์ Ф73mm × H23mm
แพ็คเกจ กระเป๋า PE กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ (K=A)
น้ําหนักสะสม 78 ± 3 กรัม
ระยะชีวิต การรับประกัน 5 ปี @Ta 230V เต็มแรง
ค่าที่ให้ของพารามิเตอร์การตรวจจับเป็นปกติวัดโดยเครื่องทดสอบสูง 165 ซม. ในสภาพแวดล้อมเปิดภายใน
ฟังก์ชันการทํางาน

การทํางานเปิด/ปิด:การตั้งค่า "ระยะรอคอย" เป็น "0s" โดยปริมาตรอื่น ๆ ปรับตามการใช้งานจริง

On/Off function diagram showing DIP switch settings

ปฏิบัติการหมับ 3 ขั้นตอน:กําหนดระยะรอคอยเป็น "30s/10min" โดยปริมาตรอื่น ๆ ปรับตามการใช้งานจริง

3-step dimming function diagram showing DIP switch settings

ฟังก์ชันความสําคัญของแสงแดด:การตั้งระยะรอคอยเป็น "+∞" โดยปริมาตรอื่น ๆ ปรับตามการใช้งานจริง

Daylight priority function diagram showing DIP switch settings
ขนาด
Product dimension diagram showing measurements in millimeters
สัญลักษณ์สายไฟ
Wiring diagram showing electrical connections
โครงสร้างภายใน
Internal structure diagram of the LED driver
ขนาดตัดออก
Cut-out size diagram showing installation measurements

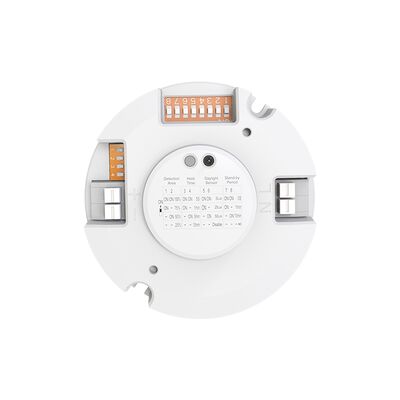

การตั้งค่าสวิตช์ DIP
พื้นที่ตรวจสอบ
สลับ 1 สลับ 2 พื้นที่
เปิด เปิด 100%
เปิด - 75%
- เปิด 50%
- - 25%
รอเวลา
สลับ 3 สลับ 4 เวลา
เปิด เปิด 5S
เปิด - 1 นาที
- เปิด 5 นาที
- - 10 นาที
เซ็นเซอร์แสงกลางวัน
สลับ 5 สลับ 6 ขั้นต่ําแสงกลางวัน เปิด/ปิด
เปิด เปิด 5Lux 5Lux/50Lux
เปิด - 25Lux 25Lux/100Lux
- เปิด 50 ลักซ์ 50Lux/150Lux
- - ปิดการทํางาน ปิดการทํางาน
การทําหน้าที่ความสําคัญของแสงแดงเมื่อตั้ง "ระยะเวลารอคอย" เป็น "+∞"
ระยะเวลารอคอย
สลับ 7 สลับ 8 ระยะเวลา
เปิด เปิด 0S
เปิด - 1 นาที
- เปิด 10 นาที
- - +∞
กระแสไฟออก
กระแสออก ความดันการออก สลับ 1 สลับ 2 สลับ 3 สลับ 4
300mA 9-40V - - - -
400mA 9-40V - - - เปิด
500mA 9-32V - - เปิด เปิด
600mA 9-27V - เปิด - เปิด
700mA 9-23V - เปิด เปิด เปิด
800mA 9-20V เปิด เปิด - เปิด
900mA 9-18V เปิด เปิด เปิด เปิด
รูปแบบรังสี
ความสูงติดเพดาน: 3m ความรู้สึก: 100%/75%/50%/25%
Radiation pattern for 3m ceiling mount with normal movement
การเคลื่อนที่ปกติ (ความเร็ว: 1m/s)
Radiation pattern for 3m ceiling mount with slow movement
การเคลื่อนที่ช้า (ความเร็ว 0.3m/s) - หมายเหตุ: ไม่มีข้อมูลการตรวจจับที่ความรู้สึก 25% ความสูงการติดตั้ง 3m
ความสูงติดเพดาน: 6m ความรู้สึก: 100%/75%
Radiation pattern for 6m ceiling mount with normal movement
การเคลื่อนที่ปกติ (ความเร็ว: 1m/s)
Radiation pattern for 6m ceiling mount with slow movement
การเคลื่อนที่ช้า (ความเร็ว 0.3m/s) - หมายเหตุ: ไม่มีข้อมูลการตรวจจับที่ความรู้สึก 50%/25% ความสูงการติดตั้ง 6m
ความสูงติดผนัง: 2m ความรู้สึก: 100%/75%/50%/25%
Radiation pattern for 2m wall mount with normal movement
การเคลื่อนที่ปกติ (ความเร็ว: 1m/s)
Radiation pattern for 2m wall mount with slow movement
ขับช้า (ความเร็ว 0.3m/s)
การเริ่มต้น

เมื่อเปิดตัว, ผลิตภัณฑ์จะเปิดแสงโดยอัตโนมัติที่ความสว่าง 100%. หลังจาก 10 วินาที, มันจะปิดแสง. ระหว่างการเริ่มต้น, ผลิตภัณฑ์ไม่สามารถตรวจจับสัญญาณเคลื่อนที่.

การตั้งค่าโรงงาน

ความรู้สึก: 100%; เวลารอ: 5S; ระยะรอ: 0S; เซ็นเซอร์แสงกลางวัน: ปิด

แนวทางการใช้งาน
  • การ ติดตั้ง ควร ทํา โดย ช่าง ไฟฟ้า มืออาชีพ ปิด ไฟ ก่อน ติดตั้ง ไฟ หรือ เปลี่ยน การ วาง DIP
  • เครื่องตรวจจับไมโครเวฟสามารถเจาะเข้าไปในวัตถุพลาสติกและไม้ได้ดี แต่หลีกเลี่ยงอุปกรณ์เสริมโลหะ, เปลือกโลหะ และเปลือกแก้วใกล้แอนเทนเน่ เพราะมันส่งผลต่อการส่งและรับสัญญาณ
  • ติดตั้งเซ็นเซอร์ไมโครเวฟให้ห่างจากสวิตช์, รูเตอร์ และอุปกรณ์ไร้สายอื่น ๆ อย่างน้อย 2 เมตร เพื่อหลีกเลี่ยงการรังสี (5G WIFI ต้องการระยะห่างมากกว่า 2 เมตร)
  • ปิดพื้นผิวแอนเทนน์ให้ห่างจากอัตราการเข้า AC และอัตราการออก DC เพื่อหลีกเลี่ยงการรบกวนสัญญาณ
  • หลีกเลี่ยงการติดตั้งใกล้อุปกรณ์สั่นสะเทือน หรือวัตถุเคลื่อนไหว เพราะสัญญาณสั่นสะเทือนอาจทําให้เกิดการตรวจจับผิดห้องออกอากาศสัตว์เลี้ยงที่ผ่านมาอาจกระตุ้นเซ็นเซอร์
  • เหมาะสําหรับการติดตั้งภายในบ้าน สําหรับการใช้งานกลางแจ้งหรือกลางแจ้งลมและฝนอาจทําให้เกิดการกระตุ้นเท็จ ในเครื่องติดตั้งโลหะหรือสภาพแวดล้อมแคบ ลดความรู้สึกหรือติดต่อผู้ผลิต
  • การติดตั้งผนังเพิ่มระยะทางการตรวจจับอย่างสําคัญ - ลดความรู้สึกหรือติดต่อผู้ผลิตเพื่อสนับสนุน
  • รายละเอียดสินค้าอาจเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า เนื่องจากการปรับปรุงอย่างต่อเนื่อง
  • พื้นที่ความรู้สึกขึ้นอยู่กับความเร็วการเคลื่อนไหวของวัตถุ, ขนาดของวัตถุ, ความสูงการติดตั้ง, มุมการติดตั้ง, สิ่งแวดล้อมในการทํางาน, และวัสดุสะท้อน.
  • ค่าเซ็นเซอร์แสงกลางวันจะวัดในสภาพแวดล้อมที่มีแดด ไม่มีเงาและมีแสงสว่างแพร่กระจายสะท้อนแสงแวดล้อม ค่าความสว่างจริงอาจแตกต่างกันตามสภาพแวดล้อม เวลา ฤดูกาล และสภาพอากาศ
