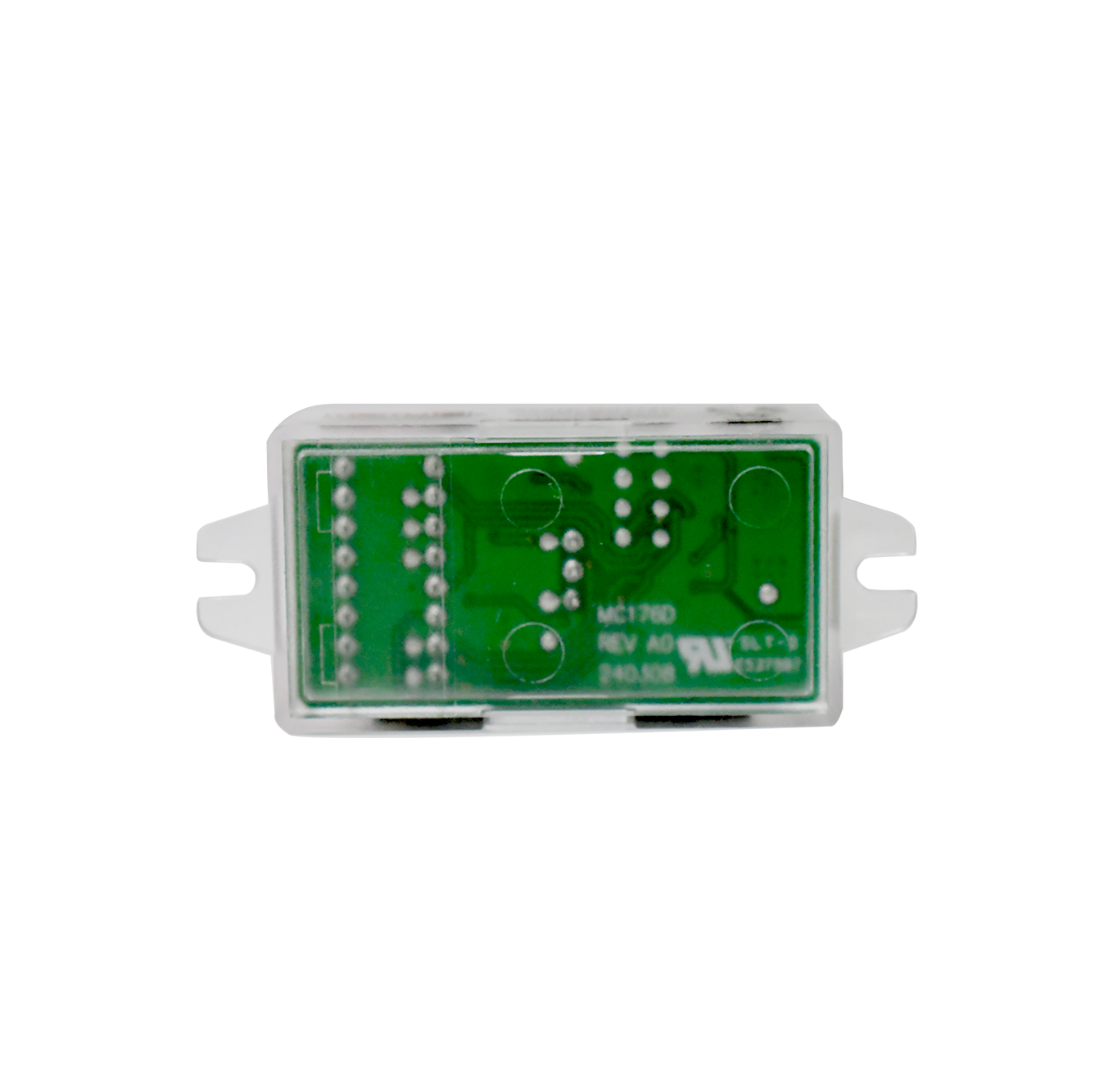

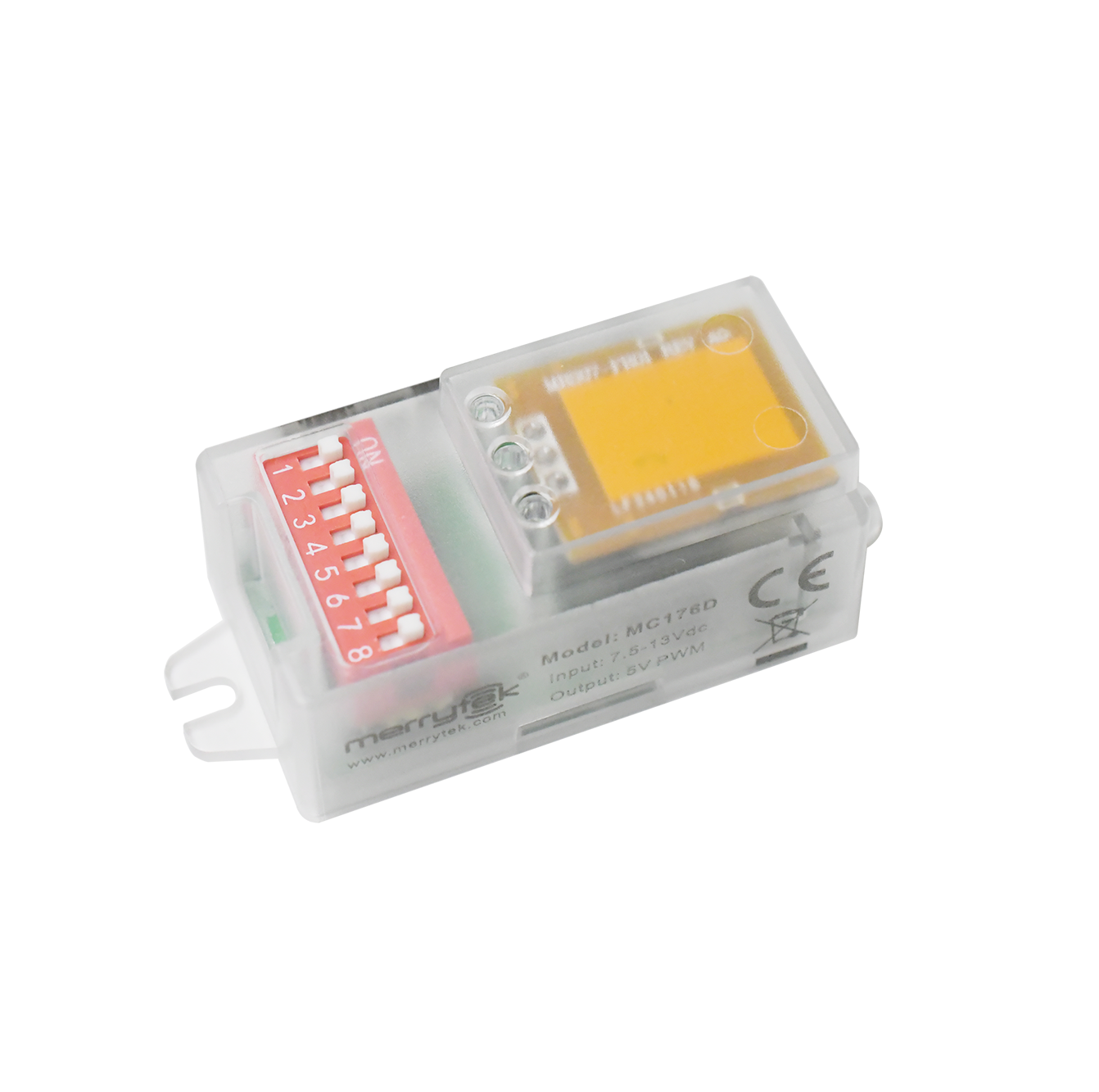

เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน

  • DC Dimmable Microwave Motion Sensor, Remote Control Available, Daylight Priority Function
  • DC Dimmable Microwave Motion Sensor, Remote Control Available, Daylight Priority Function
สถานที่กำเนิด จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น เอ็มซี176ดี 99
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า
เวลาการส่งมอบ <i>within 5 working days for sample and small order;</i> <b>ภายใน 5 วันทำการสำหรับตัวอย่างและคำสั่งซ
เงื่อนไขการชำระเงิน ที/ที, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต 10,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 7.5-13VDC ปัจจุบันทำงาน 16 ± 2mA
สัญญาณเอาต์พุต สัญญาณลดแสง PWM 5V ความถี่ในการทำงาน 5.8GHz ± 75MHz ระยะวงจร ISM
ความสูงการติดตั้ง 3m (สูงสุด 6m) อุณหภูมิในการทำงาน ในตัว: -25~60℃
ตลอดชีวิต การรับประกัน 5 ปี@TA
เน้น

เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC

,

เซ็นเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟพร้อมรีโมทคอนโทรล

,

เซ็นเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟแบบเน้นแสงตามฤดูกาล
ฝากข้อความ
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC
มีรีโมทคอนโทรล, ฟังก์ชั่น Daylight Priority
เซ็นเซอร์ DC Motion Motion ของไมโครเวฟพร้อมฟังก์ชันการเก็บแสงแดดและความสามารถในการควบคุมระยะไกล
คุณสมบัติผลิตภัณฑ์
  • อินพุต 7.5-13VDC, จับคู่ไฟ DC หรือกับ 12VDC
  • แหล่งจ่ายไฟไดรเวอร์ LED สำหรับเอาต์พุตกำลังเสริม
  • สัญญาณลดแสง 5V PWM, ลดแสง 3 ขั้นตอนหรือ 2 ขั้นตอน
  • การตั้งค่าพารามิเตอร์เซ็นเซอร์ตรวจจับความเคลื่อนไหวทั้งหมดด้วยรีโมทและ DIP
  • โมดูลเสาอากาศความต้านทานต่ำพร้อมการออกแบบคอลัมน์นำแสงขนาดเล็กสามารถลดการเปิดของแผงหลอดไฟได้
  • ฟังก์ชั่นจัดลำดับความสำคัญตามฤดูกาล
พารามิเตอร์ทางเทคนิค
ป้อนข้อมูล
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ7.5-13VDC
ปัจจุบันทำงาน16 ± 2mA
แรงดันระลอกคลื่น< 100mVp-p
เอาท์พุต
สัญญาณเอาท์พุตสัญญาณลดแสง 5V PWM
เซ็นเซอร์รับแสงกลางวัน
เกณฑ์เวลากลางวัน5Lux/15Lux/50Lux/ปิดการใช้งาน
ลำดับความสำคัญตามฤดูกาลบน | ปิด
5ลักซ์15ลักซ์
15ลักซ์50ลักซ์
50ลักซ์100ลักซ์
ระดับการหรี่แสง25%
พารามิเตอร์การตรวจจับ
ความถี่ในการทำงาน5.8GHz ±75MHz, แบนด์ ISM
ส่งกำลังสูงสุด 1mW
พื้นที่การตรวจจับ100%/75%/50%/25%
ถือเวลา5 วินาที/90 วินาที/3 นาที/10 นาที
ระยะเวลาสแตนด์บาย0 วินาที/30 วินาที/10 นาที/+∞
ระยะการตรวจจับ (รัศมี)การติดตั้งเพดานสูง 3 ม.: r≥4m@0.3m/s, r≥2.5m@1m/s; การติดตั้งแนวนอนสูง 2 ม.: r≥8m@0.3m/s, r≥4m@1m/s
ความสูงในการติดตั้ง3 ม. (สูงสุด 6 ม.)
ข้อมูลจำเพาะด้านสิ่งแวดล้อม
อุณหภูมิในการทำงานในตัว: -25~60℃
อุณหภูมิในการจัดเก็บ-40°C...80°C, ความชื้น ≤85% (ไม่ควบแน่น)
การรับรอง
ได้รับการรับรองCE, RED (รอดำเนินการ)
ข้อกำหนดด้านสิ่งแวดล้อมปฏิบัติตาม RoHS 2.0 ข้อกำหนดการเข้าถึง
ระดับ IPIP20
ข้อมูลจำเพาะเพิ่มเติม
สายไฟขั้วต่อ 3pin 2.0 มม
ข้อกำหนดในการติดตั้งการติดตั้งในตัว
ข้อกำหนดด้านบรรจุภัณฑ์ถุงฟอง + ฉากกั้น + กล่องด้านนอก (K=A)
น้ำหนักสุทธิ13 ±2ก
ตลอดชีวิตรับประกัน 5 ปี@ต๊ะ
คำอธิบายฟังก์ชั่น
เอ็มซี176ดี 99การทำงาน
ฟังก์ชั่นเปิด/ปิดไม่มี
ฟังก์ชั่นลดแสงสองขั้นตอนระยะเวลาสแตนด์บายตั้งไว้ที่ "+∞"
ฟังก์ชั่นลดแสงสามขั้นตอนระยะเวลาสแตนด์บายตั้งไว้ที่ "30S/10min"
การเก็บเกี่ยวตามฤดูกาลไม่มี
ลำดับความสำคัญตามฤดูกาลระยะเวลาสแตนด์บายตั้งไว้ที่ "+∞"
แผนภาพการดำเนินงาน
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 0
ฟังก์ชั่นเปิด/ปิด (ตั้งค่าระยะเวลาสแตนด์บายเป็น "0 วินาที")
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 1
ฟังก์ชั่นลดแสง 2 ขั้นตอน (ตั้งค่าระยะเวลาสแตนด์บายเป็น "+∞")
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 2
ฟังก์ชั่นลดแสง 3 ขั้นตอน (ตั้งค่าระยะเวลาสแตนด์บายเป็น "10S/1min/3min/5min/10min/30min")
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 3
ลำดับความสำคัญตามฤดูกาล
แผนภาพผลิตภัณฑ์
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 4
ขนาด (มม.)
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 5
แผนภาพการเดินสายไฟ
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 6
แผนภาพฟังก์ชัน
การตั้งค่าสวิตช์ DIP
พื้นที่การตรวจจับถือเวลาเซ็นเซอร์รับแสงกลางวันระยะเวลาสแตนด์บาย
Ⅰ เปิด เปิด 100%เปิดบน 5Sเปิดบน 5Lux
15ลักซ์		เปิดบน 0S
Ⅱ - เปิด 75%- บน 90S- บน 15Lux
50ลักซ์		- บน 30S
Ⅲ เปิด - 50%เปิด - 3 นาทีเปิด - 50Lux
100ลักซ์		เปิด - 10 นาที
Ⅳ - - 25%- - 10 นาที- - ปิดการใช้งาน
-		- - +
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 7
แผนภาพการฉายรังสี
เซ็นเซอร์จับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ DC, มีรีโมทคอนโทรล, ฟังก์ชันกำหนดแสงกลางวัน 8
รีโมทคอนโทรล MH10
การเริ่มต้น
เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% เป็นครั้งแรก และปิดหลังจากผ่านไป 10 วินาที ในระหว่างช่วงเริ่มต้น จะไม่มีการตรวจจับสัญญาณการตรวจจับการเคลื่อนไหวภายนอก
การตั้งค่าเริ่มต้น
ความไว: 100% เวลาถือ: 5s เซ็นเซอร์รับแสง: ปิดใช้งาน; ระยะเวลาสแตนด์บาย: 0S; ระดับสลัวขณะสแตนด์บาย: 25%
ประกาศเกี่ยวกับการสมัคร
  • ควรติดตั้งเซ็นเซอร์โดยช่างไฟฟ้ามืออาชีพ กรุณาตัดไฟก่อนการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่าสวิตช์ DIP ฯลฯ
  • ระยะการตรวจจับเกี่ยวข้องกับปัจจัยต่างๆ เช่น ความเร็วในการเคลื่อนที่ของวัตถุที่กำลังเคลื่อนที่ ขนาดของวัตถุที่กำลังเคลื่อนที่ ความสูงในการติดตั้ง มุมในการติดตั้ง สภาพแวดล้อมในการติดตั้งเปิดอยู่หรือไม่ และวัสดุของตัวสะท้อนแสง
  • เมื่อติดตั้งเซ็นเซอร์ไมโครเวฟบนผนัง ระยะการตรวจจับจะเพิ่มขึ้นอย่างมากเมื่อเทียบกับที่ติดตั้งบนเพดาน
  • อาจจำเป็นต้องกำหนดค่าพารามิเตอร์เซ็นเซอร์ใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้หรือติดต่อผู้ผลิต
  • เซ็นเซอร์นี้มีไว้สำหรับใช้ในร่มเท่านั้น ลมและฝนกลางแจ้ง และวัตถุที่เคลื่อนไหวโดยรอบจะทำให้เกิดการกระตุ้นที่ผิดพลาด
  • ความสูงในการติดตั้งของผลิตภัณฑ์เซ็นเซอร์ต้องไม่เกิน 6 เมตร และความสูงที่เหมาะสมคือ 3 เมตร ระยะห่างระหว่างเซ็นเซอร์ทั้งสองควรมากกว่า 3 เมตร
  • เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ บนพื้นผิวโลหะสะท้อนแสง หรือในสภาพแวดล้อมที่ปิดแคบ ไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการกระตุ้นที่ผิดพลาด
  • โปรดตรวจสอบให้แน่ใจว่าไม่มีสัญญาณเคลื่อนไหว เช่น พัดลม มอเตอร์กระแสตรง ท่อระบายน้ำ ช่องระบายอากาศ ฯลฯ รอบๆ เซ็นเซอร์ มิฉะนั้นเซ็นเซอร์อาจทำให้เกิดการสั่งงานผิดพลาด
  • ไมโครเวฟไม่สามารถทะลุโลหะได้ หลีกเลี่ยงการติดตั้งในโคมไฟโลหะแบบปิดหรือกึ่งปิด และไม่ควรมีโลหะหรือกระจกบังผลิตภัณฑ์
  • เซนเซอร์ที่มีไดรเวอร์ PWM / 0-10V ที่แตกต่างกัน เอฟเฟกต์แสงน้อยอาจแตกต่างกัน
  • ต้องใช้แหล่งจ่ายไฟ DC ที่มีแรงดันเอาต์พุตคงที่และค่าสัมประสิทธิ์การกระเพื่อมต่ำ ระลอกของแหล่งจ่ายไฟควรน้อยกว่า 100mV; กระแสโหลดควรมากกว่า 25mA
  • ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์อาจได้รับการปรับให้เหมาะสมโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
