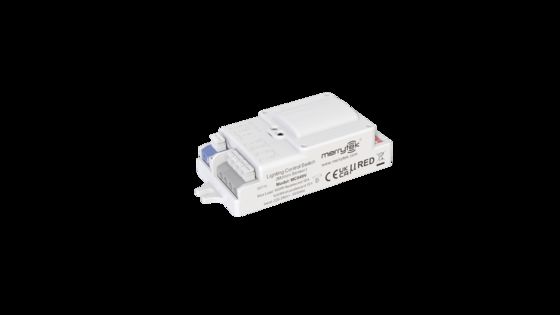

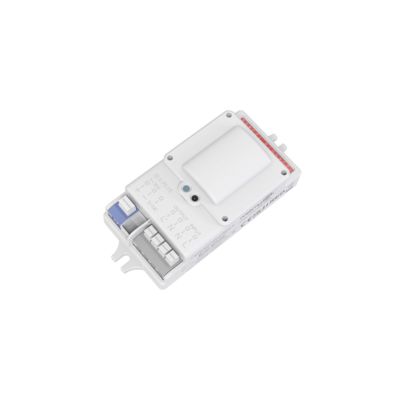

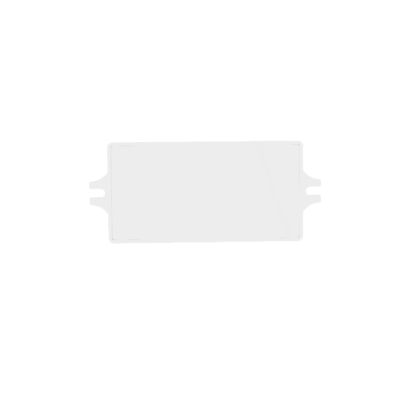

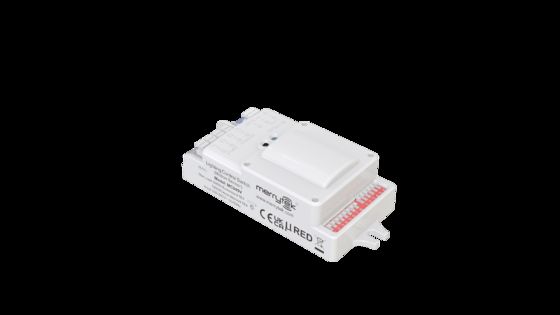

เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟหรี่แสงได้ 1-10V สำหรับไฟ Tri-proof, ความสูงติดตั้งสูงสุด 6 ม. MC049V R
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE, RED,TUV |
| หมายเลขรุ่น | MC049V อาร์ |
| จำนวนสั่งซื้อขั้นต่ำ | 300pcs |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | ถุงฟอง + กระดาน + กล่อง (K = A) |
| เวลาการส่งมอบ | 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม |
| เงื่อนไขการชำระเงิน | T/T หรือ Western Union |
| สามารถในการผลิต | 20,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 120-277V AC | พลังงานสแตนด์บาย | ≤0.5วัตต์ (230Vac) |
|---|---|---|---|
| โหมดการทำงาน | เปิด/ปิด 1-10V ลดแสง | ข้อกำหนดการติดตั้ง | ในตัว |
| กำลังรับน้ำหนัก | 120Vac 400W (อุปนัยหรือตัวต้านทาน) 220Vac-240Vac 800W (อุปนัยหรือตัวต้านทาน) 277Vac 1000W (อุปนัยหรื | ใบรับรอง | CE, สีแดง, TUV |
| เวลาชีวิต | รับประกัน 5 ปี @Ta 230V โหลดเต็ม | ||
| เน้น | 1-10V เครื่องตรวจจับการเคลื่อนไหวที่สามารถลดความร้อนได้,เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟสําหรับแสง tri-proof,เครื่องตรวจจับการเคลื่อนไหวสูงสุด 6m |
||
รายละเอียดสินค้า
เซ็นเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟแบบหรี่แสงได้ 1-10V สำหรับไฟ Tri-proof, ความสูงติดตั้งสูงสุด 6 เมตร
คุณสมบัติ
- ผลิตภัณฑ์มาตรฐานพร้อมไดรฟ์หรี่แสง LED 1-10V, ให้ฟังก์ชันหรี่แสง 2 ขั้นตอนหรือ 3 ขั้นตอนพร้อมไดรเวอร์ LED หรี่แสงได้ 1-10V พร้อมการซิงโครไนซ์ปลายทาง
- พื้นที่ตรวจจับ, เวลาหน่วง, เซ็นเซอร์วัดแสง, ช่วงสแตนด์บาย, และระดับการหรี่แสงปรับได้ด้วยสวิตช์ DIP
- การเชื่อมต่อที่สะดวกสำหรับผู้ใช้ด้วยขั้วต่อแบบกดสำหรับปลายทางเข้าและออก
พารามิเตอร์ทางเทคนิค
| อินพุต | |
|---|---|
| แรงดันไฟฟ้าที่ใช้งาน | 108-305V AC 50Hz/60Hz |
| แรงดันไฟฟ้าที่กำหนด | 120-277V AC |
| กำลังไฟสแตนด์บาย | ≤0.5W(230Vac) |
| เอาต์พุต | |
| โหมดการทำงาน | เปิด/ปิด การหรี่แสง 1-10V |
| ประเภทโหลด | ไฟ LED สีขาว / แหล่งจ่ายไฟ / ไฟ LED หรี่แสงได้ 1-10V |
| กำลังโหลด | 120Vac 400W (โหลดเหนี่ยวนำหรือโหลดความต้านทาน) 220Vac-240Vac 800W (โหลดเหนี่ยวนำหรือโหลดความต้านทาน) 277Vac 1000W (โหลดเหนี่ยวนำหรือโหลดความต้านทาน) |
| ความสามารถในการรองรับกระแสไฟกระชากสูงสุด | 30A (50% Ipeak, ความกว้างพัลส์ =500uS, 230Vac โหลดเต็ม, สตาร์ทเย็น); 60A (50% Ipeak, ความกว้างพัลส์ =200uS, 230Vac, โหลดเต็ม, สตาร์ทเย็น) |
| อินเทอร์เฟซหรี่แสง | การหรี่แสง 1-10V: มีให้ใช้งาน การควบคุมแบบซิงโครไนซ์: มีให้ใช้งาน (สามารถซิงโครไนซ์ฟังก์ชันเปิด-ปิดได้, ไม่สามารถซิงโครไนซ์การหรี่แสง 1-10V ได้) |
พารามิเตอร์เซ็นเซอร์
| ความถี่ในการทำงาน | 5.8 GHz ±75 MHz, ย่านความถี่ ISM |
| กำลังส่ง | สูงสุด 1mW |
| พื้นที่ตรวจจับ | 25%/50%/75%/100% (โดยสวิตช์ DIP สองตัว) |
| เวลาหน่วง | 5 วินาที/30 วินาที/90 วินาที/3 นาที/20 นาที/30 นาที (โดยสวิตช์ DIP สามตัว) |
| ระดับการหรี่แสงสแตนด์บาย | 10% (1.4-1.6V)/20% (1.9-2.1V)/30% (2.9-3.1V)/50% (4.9-5.1V) (โดยสวิตช์ DIP สองตัว) |
| ช่วงเวลาสแตนด์บาย | 0 วินาที/5 วินาที/5 นาที/10 นาที/30 นาที/1 ชั่วโมง/+∞ (โดยสวิตช์ DIP สามตัว) |
| เซ็นเซอร์วัดแสง | 2 lux/5Lux /10Lux /25Lux /50Lux /100Lux /ปิดใช้งาน (โดยสวิตช์ DIP สี่ตัว) |
| ระยะตรวจจับ (รัศมีความไว 100%) | ติดตั้งบนพื้นผิวสูง 3 เมตร: 0.3 เมตร/วินาที ≥3.5 เมตร, 1 เมตร/วินาที ≥2.5 เมตร ติดตั้งแนวนอนสูง 2 เมตร: 0.3 เมตร/วินาที ≥8 เมตร, 1 เมตร/วินาที ≥4 เมตร |
| ความสูงในการติดตั้ง | 3 เมตร (สูงสุด 6 เมตร) |
| มุมลำแสง 3db | 80°@ระนาบ XZ 96°@ระนาบ YZ |
สภาพแวดล้อมการทำงาน
| อุณหภูมิในการทำงาน | -25°C~70°C |
| อุณหภูมิ/ความชื้นในการจัดเก็บ | -40°C~80°C ความชื้น: ≤85% (ไม่ควบแน่น) |
มาตรฐานใบรับรอง
| มาตรฐานความปลอดภัย (LVD) | EN61058-1, EN61058-1-2 |
| ไฟกระชาก | 1KV (L/N, EN61000-4-5) |
| มาตรฐาน EMC | EN61058-1, EN61000-3-2, EN61000-3-3, EN62479, EN301489-1, EN55015, EN300440 |
| ข้อกำหนดด้านสิ่งแวดล้อม | สอดคล้องกับ RoHS |
| ใบรับรอง | CE, RED, TUV |
ข้อมูลจำเพาะอื่นๆ
| ข้อมูลจำเพาะอินพุต/เอาต์พุต (ขั้วต่อ/สายไฟ) | ขั้วต่อแบบกด เส้นผ่านศูนย์กลางสายไฟ: 0.75-1.5 มม.² |
| ข้อกำหนดการติดตั้ง | ติดตั้งภายใน |
| ขนาดการติดตั้ง | 180*50*30 มม. |
| ข้อกำหนดบรรจุภัณฑ์ | ถุงฟอง + แผ่นกั้น + กล่อง (K=A) |
| น้ำหนักสุทธิ | 75 กรัม |
| อายุการใช้งาน | รับประกัน 5 ปี @Ta 230V โหลดเต็ม |
แผนภาพการทำงาน
1. ฟังก์ชันเปิด-ปิด (ช่วงเวลาสแตนด์บาย "0 วินาที")
2. ฟังก์ชันหรี่แสง 2 ขั้นตอน (ช่วงเวลาสแตนด์บาย "+∞")
3. ฟังก์ชันหรี่แสง 3 ขั้นตอน (ช่วงเวลาสแตนด์บาย "5 วินาที/5 นาที/10 นาที/30 นาที/1 ชั่วโมง")
4. ขนาด (มม.)
5. การเดินสาย
6. โครงสร้าง
การตั้งค่าสวิตช์ DIP
1. พื้นที่ตรวจจับ
| 1 | 2 | การตั้งค่า |
|---|---|---|
| เปิด | เปิด | 100% |
| เปิด | - | 75% |
| - | เปิด | 50% |
| - | - | 10% |
2. เวลาหน่วง
| 3 | 4 | 5 | การตั้งค่า |
|---|---|---|---|
| เปิด | เปิด | เปิด | 5 วินาที |
| - | เปิด | เปิด | 30 วินาที |
| เปิด | - | เปิด | 90 วินาที |
| - | - | เปิด | 3 นาที |
| เปิด | เปิด | - | 20 นาที |
| - | - | - | +∞ |
3. ช่วงเวลาสแตนด์บาย
| 6 | 7 | 8 | การตั้งค่า |
|---|---|---|---|
| เปิด | เปิด | เปิด | 0 วินาที |
| - | เปิด | เปิด | 5 วินาที |
| เปิด | - | เปิด | 5 นาที |
| - | - | เปิด | 10 นาที |
| เปิด | เปิด | - | 30 นาที |
| - | เปิด | - | 1 ชั่วโมง |
| - | - | - | +∞ |
4. เซ็นเซอร์วัดแสง
| 1 | 2 | 3 | 4 | การตั้งค่า |
|---|---|---|---|---|
| - | - | เปิด | เปิด | 2 Lux |
| - | - | - | เปิด | 5 Lux |
| - | เปิด | เปิด | - | 10 Lux |
| - | - | เปิด | - | 25 lux |
| - | เปิด | - | - | 50 lux |
| เปิด | - | - | - | 100 lux |
| - | - | - | - | ปิดใช้งาน |
เมื่อตั้งค่าเป็นปิดใช้งาน เซ็นเซอร์จะเปิดไฟเมื่อตรวจจับการเคลื่อนไหว โดยไม่คำนึงถึงว่าแสงเพียงพอหรือไม่
ค่าเกณฑ์แสงเป็นค่าทั่วไปภายใต้สภาวะแวดล้อมที่มีแดดจัด ไม่มีเงา การสะท้อนแสงโดยรอบแบบกระจาย
5. 1-10V (ระดับการหรี่แสงสแตนด์บาย)
| 5 | 6 | ความสว่าง% |
|---|---|---|
| เปิด | เปิด | 50% |
| - | เปิด | 30% |
| เปิด | - | 20% |
| - | - | 10% |
การเริ่มต้นระบบ
หลังจากการเปิดเครื่อง เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% โดยอัตโนมัติ หลังจาก 10 วินาที ไฟจะดับ ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้
การตั้งค่าจากโรงงาน
พื้นที่ตรวจจับ: 100%, เวลาหน่วง: 5 วินาที, ช่วงเวลาสแตนด์บาย: 0 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน
ข้อควรทราบในการใช้งาน
- เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสายไฟ หรือเปลี่ยนการตั้งค่าสวิตช์ DIP
- ไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ โปรดหลีกเลี่ยงการติดตั้งผลิตภัณฑ์ในโคมไฟโลหะแบบปิดหรือกึ่งปิด และตรวจสอบให้แน่ใจว่าไม่มีโลหะหรือกระจกบังเหนือผลิตภัณฑ์ หากเสาอากาศต้องผ่านแผ่นโลหะ โปรดตรวจสอบให้แน่ใจว่าด้านบนของเซ็นเซอร์อยู่ใกล้กับแผ่นโลหะ
- ระยะห่างในการติดตั้งระหว่างเซ็นเซอร์ไมโครเวฟแนะนำให้มากกว่า 3 เมตร และควรอยู่ห่างจากสวิตช์ เราเตอร์ และอุปกรณ์ไร้สายอื่นๆ เพื่อหลีกเลี่ยงการรบกวนคลื่นวิทยุ ระยะห่างในการติดตั้งระหว่างทั้งสองแนะนำให้มากกว่า 2 เมตร; พื้นผิวก่อนของเซ็นเซอร์ไมโครเวฟต้องอยู่ห่างจากอินพุต AC และเอาต์พุต DC เพื่อหลีกเลี่ยงการรบกวนจากสัญญาณความถี่ต่ำ/สูง
- ควรหลีกเลี่ยงอุปกรณ์ที่มีการสั่นสะเทือนเป็นเวลานานหรือวัตถุเคลื่อนที่รอบเซ็นเซอร์ไมโครเวฟ สัญญาณการสั่นสะเทือนที่เกิดขึ้นจะถูกพิจารณาว่าเป็นการกระตุ้นการเหนี่ยวนำของสัญญาณเคลื่อนที่ หากสัตว์เลี้ยงเดินผ่านในพื้นที่ทดสอบ เซ็นเซอร์อาจถูกกระตุ้น
- ผลิตภัณฑ์นี้เหมาะสำหรับการติดตั้งภายในอาคาร หากติดตั้งภายนอกอาคารหรือกึ่งภายนอกอาคาร ลมและฝนอาจถูกพิจารณาว่าเป็นการกระตุ้นการเหนี่ยวนำของสัญญาณเคลื่อนที่; เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ พื้นผิวสะท้อนแสงโลหะ หรือสภาพแวดล้อมที่แคบและปิด เซ็นเซอร์ไมโครเวฟจะสะท้อนซ้ำๆ และทำให้เกิดการกระตุ้นผิดพลาด โปรดลดความไวหรือติดต่อผู้ผลิตเพื่อขอรับการสนับสนุนทางเทคนิค
- รุ่นนี้เหมาะสำหรับการติดตั้งบนเพดาน หากใช้การติดตั้งบนผนัง ระยะการตรวจจับด้วยคลื่นไมโครเวฟจะเพิ่มขึ้นอย่างมาก ซึ่งอาจทำให้คลื่นไมโครเวฟทะลุผ่านผนังหรือโคมไฟไม่ดับ โปรดปรับความไว 25% หากไม่สามารถใช้ 25% ได้ โปรดหลีกเลี่ยงการติดตั้งบนผนังหรือติดต่อผู้ผลิตเพื่อขอรับการสนับสนุนทางเทคนิค
- ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์อาจได้รับการปรับปรุงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ค่าเกณฑ์ความไวแสงอยู่ในสภาพแวดล้อมที่มีแดดจัด ไม่มีเงา และการสะท้อนแสงโดยรอบแบบกระจาย ระดับ Lux ที่ตรวจจับโดยเซ็นเซอร์อาจแตกต่างกันไปในแต่ละช่วงเวลาและสภาพอากาศ
- ระยะการตรวจจับของผลิตภัณฑ์เกี่ยวข้องกับความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุ ความสูงในการติดตั้งผลิตภัณฑ์ มุมการติดตั้ง สภาพแวดล้อมการติดตั้ง วัสดุสะท้อนแสง และปัจจัยอื่นๆ
- ระยะการตรวจจับที่ระบุในข้อมูลจำเพาะเป็นค่าทั่วไป ซึ่งได้มาจากการทดสอบในสภาพแวดล้อมที่เปิดโล่งภายในอาคารของผู้ทดสอบ (สูง 165 ซม./น้ำหนัก 65 กก.)
- อย่าติดตั้งเซ็นเซอร์ใกล้กับวัตถุที่มีความหนาแน่นสูง เช่น โลหะ กระจก ผนังผสม ฯลฯ เนื่องจากเซ็นเซอร์อาจกระตุ้นผิดพลาด
- พารามิเตอร์เซ็นเซอร์อาจต้องได้รับการกำหนดค่าใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำข้างต้นหรือติดต่อผู้ผลิต
