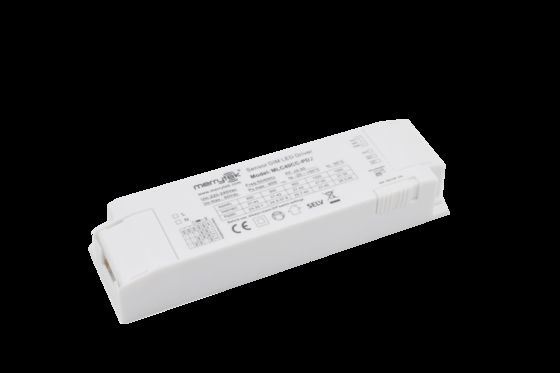

40W ไดรเวอร์ LED แบบแยกพร้อมเซ็นเซอร์หรี่แสงและเลือกอุณหภูมิสี, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE、UKCA、SAA
หมายเลขรุ่น MLC40CC-PD2
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดานถุง PE, กล่อง (K=A)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
โลตติจ์รุนแรง 220-240Vac 50Hz /60Hz พลังงานสแตนด์บาย ≤0.5W （ไม่มีอุปกรณ์แยกหัวตรวจจับ)
เพาเวอร์แฟกเตอร์ ≥0.95 (โหลดสูงสุด 230V) กระแสไหลเข้า ≤30a （100Us ครึ่งปัจจุบัน)@230V AC
โหมดการทำงาน ซีซี ระดับ IP IP20
ตลอดชีวิต 5 ปีรับประกัน@TA50/TC70 ℃， 230V โหลดเต็ม
เน้น

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
ฝากข้อความ
รายละเอียดสินค้า
40W ไดรเวอร์ LED แบบแยกพร้อมการเลือกอุณหภูมิสี, 900-1050mA
คุณสมบัติผลิตภัณฑ์
  • วงจรสองขั้นตอนแบบแยก, หรี่แสงได้เต็มที่และไม่มีการกะพริบ
  • รองรับสวิตช์ DIP เพื่อตั้งค่ากระแส; สไลด์สวิตช์เพื่อเลือก CC/CW/WW
  • รองรับแหล่งจ่ายไฟเสริม 8.5V, พร้อมหัวแยกเซ็นเซอร์สามารถทำงานเป็นฟังก์ชันเซ็นเซอร์แบบรวมได้
  • มีพอร์ตควบคุมการหรี่แสง PWM
  • เหมาะสำหรับเซ็นเซอร์ไมโครเวฟหรือโมดูลอัจฉริยะไร้สายต่างๆ
พารามิเตอร์
อินพุต
แรงดันไฟฟ้าที่กำหนด 220-240V AC 50Hz/60Hz
กำลังสแตนด์บาย ≤0.5W(ไม่มีหัวแยกเซ็นเซอร์)
แรงดันกระชาก 1KV(L/N,EN61000-4-5)
ตัวประกอบกำลังไฟฟ้า ≥0.95 (230V โหลดสูงสุด)
กระแสอินพุต ≤0.23A @230VAC โหลดเต็ม
กระแสเริ่มต้น ≤30A(100us ครึ่งกระแส)@230V AC
ประสิทธิภาพการทำงาน ≥86% (230V โหลดสูงสุด)
เอาต์พุต
โหมดการทำงาน CC
ประเภทโหลด LED
การกะพริบ ≤5%
ความแม่นยำกระแสคงที่ ความแม่นยำกระแสคงที่ ±5%
พารามิเตอร์ไดรเวอร์เสริม 8.5 ±0.5VDC กระแส: 100mA สูงสุด
แรงดันเอาต์พุตขณะไม่มีโหลด 60VDC สูงสุด
กำลังโหลดเต็ม 40W สูงสุด
กระแสโหลด 900mA/950mA/1000mA/1050mA
ช่วงแรงดันเอาต์พุตโหลด 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
ข้อกำหนดการป้องกันความผิดปกติ
โหมดป้องกัน การป้องกันแรงดันอินพุตเกิน; การป้องกันอินพุตขณะไม่มีโหลด การป้องกันอินพุตไฟฟ้าลัดวงจร
ข้อกำหนดด้านสิ่งแวดล้อม
อุณหภูมิการทำงาน ภายใน: -25…+60°C
Tcase-max 85°C
อุณหภูมิ/ความชื้นในการจัดเก็บ -40°C…+80°C ความชื้น: ≤85% (ไม่ควบแน่น)
มาตรฐานการรับรอง
การรับรอง CE,UKCA,SAA
ข้อกำหนดด้านสิ่งแวดล้อม RoHS2.0, ข้อกำหนด Reach
มาตรฐานความปลอดภัย (LVD) EN61347-1, EN61347-2-13
มาตรฐาน EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
ทนแรงดัน ปฐมภูมิถึงทุติยภูมิ: 3.75KVAC
ระดับ IP IP20
ประเภทผลิตภัณฑ์ คลาส II
อื่นๆ
วิธีการเดินสาย ขั้วต่อแบบกด, เส้นผ่านศูนย์กลางสายไฟ: 0.5-1.0mm2
การติดตั้ง ติดตั้งภายใน
บรรจุภัณฑ์ ถุง PE แผ่นกั้น, กล่อง (K=A)
น้ำหนักสุทธิ 135 ±5g
อายุการใช้งาน รับประกัน 5 ปี @Ta50/TC70°C, 230V โหลดเต็ม
ข้อมูลผลิตภัณฑ์
การเดินสายและฟังก์ชัน
Wiring diagram for 40W Isolated Sensor DIM LED Driver
ขนาด (หน่วย: มม.)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
เส้นโค้งพารามิเตอร์
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
เส้นโค้งอายุการใช้งาน
Life time curve for 40W Isolated Sensor DIM LED Driver
การตั้งค่ากระแสเอาต์พุต
กระแสเอาต์พุต ช่วงแรงดันไฟฟ้า S1 S2
1050mA 20-38V เปิด เปิด
1000mA 20-40V เปิด -
950mA 20-42V - เปิด
900mA 20-42V - -
การเริ่มต้น

หลังเปิดเครื่อง จะสว่างครึ่งหนึ่ง และหลังจากการทดสอบตัวเอง จะเข้าสู่การตั้งค่าความสว่างของแรงดันพอร์ต 0-10V (ระงับสำหรับการสว่างเต็มที่)

การตั้งค่าเริ่มต้น

ปรับเกียร์กระแสที่สอดคล้องกันตามคำสั่งซื้อหรือความต้องการของลูกค้า

ประกาศการใช้งาน
  • โปรดใช้ผลิตภัณฑ์นี้ตามข้อกำหนด การทำงานผิดพลาดอาจเกิดขึ้นหากใช้ผลิตภัณฑ์เกินเงื่อนไขการใช้งาน
  • ผลิตภัณฑ์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดแหล่งจ่ายไฟก่อนการติดตั้ง การเดินสาย การเปลี่ยนการตั้งค่าสวิตช์ DIP
  • ต้องต่อสตริง LED โหลดก่อน จากนั้นจึงเปิดแหล่งจ่ายไฟอินพุต มิฉะนั้นอาจทำให้สตริง LED เสียหายได้
  • หลังจากปิดแหล่งจ่ายไฟอินพุตของไดรเวอร์ LED แล้ว จะมีแรงดันตกค้างที่ปลายเอาต์พุต ซึ่งสามารถคงอยู่ได้ประมาณ 3 นาที
