เครื่องขับ LED 65W ที่แยกตัวจากเซนเซอร์ DIM พร้อม PWM Dimming Terminal, 1200-1600mA ปัจจุบัน MLC65C-PS

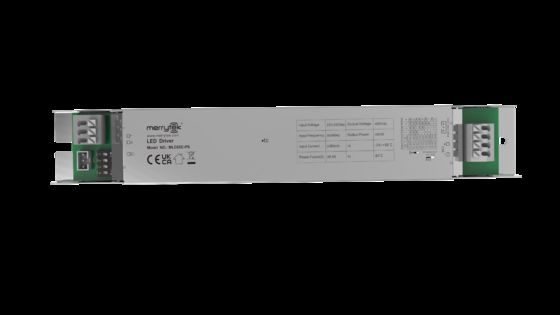

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

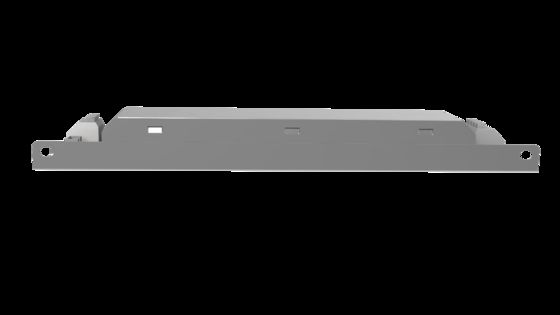

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

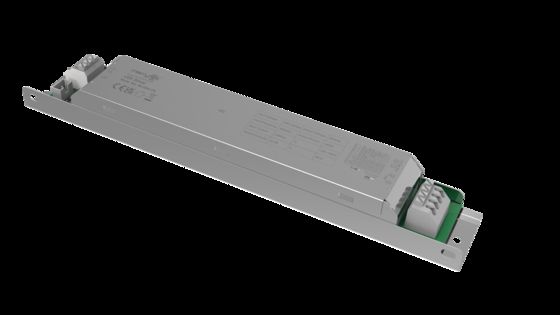

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

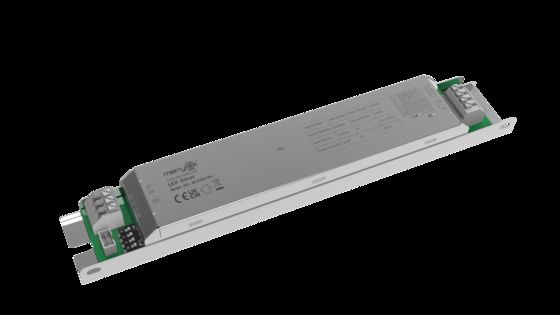

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

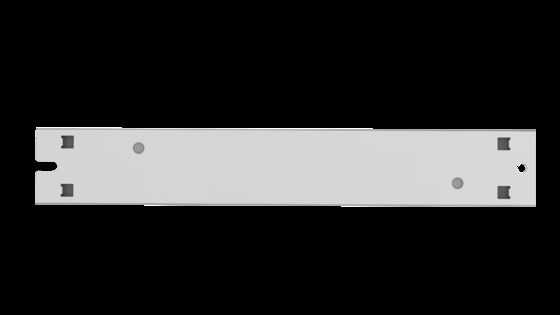

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE、UKCA、SAA
หมายเลขรุ่น MLC65C-PS
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดานดำถุง PE, กล่อง (K=A)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
โลตติจ์รุนแรง 220-240Vac 50Hz/60Hz พลังงานสแตนด์บาย ≤0.5W (ติดตั้งหัวแยกการตรวจจับ Merrytek 5.8Ghz)
เพาเวอร์แฟกเตอร์ ≥0.95 (โหลดสูงสุด 230V) รูปแบบการทำงาน กระแสคงที่
การกระพริบ ≤5% ระดับ IP IP20
ตลอดชีวิต รับประกัน 5 ปี @Ta 230V โหลดเต็ม
เน้น

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
ฝากข้อความ
รายละเอียดสินค้า
65W Isolated Sensor DIM Led Driver, พร้อมขั้วต่อ PWM Dimming, กระแส 1200-1600mA
คุณสมบัติผลิตภัณฑ์
  • วงจรแยกสองขั้นตอน, หรี่แสงได้เต็มที่และไม่มีการกะพริบ
  • รองรับสวิตช์ DIP เพื่อตั้งค่ากระแส
  • รองรับแหล่งจ่ายไฟเสริม 12V, พร้อมหัวเซ็นเซอร์แยกสามารถทำงานเป็นเซ็นเซอร์แบบรวมได้
  • มีพอร์ตควบคุมการหรี่แสง PWM
  • เหมาะสำหรับเซ็นเซอร์ไมโครเวฟหรือโมดูลอัจฉริยะไร้สายต่างๆ
พารามิเตอร์
ซีรีส์ผลิตภัณฑ์ MLC60C-PS
แรงดันไฟฟ้าที่กำหนด 220-240V AC 50Hz/60Hz
กำลังไฟสแตนด์บาย ≤0.5W (พร้อมหัวเซ็นเซอร์ Merrytek 5.8Ghz)
ไฟกระชาก 1KV(L/N,EN61000-4-5)
ตัวประกอบกำลังไฟฟ้า ≥0.95 (230V โหลดสูงสุด)
กระแสอินพุต ≤0.23A @230VAC โหลดเต็ม
กระแสอินรัช <20A(100us ครึ่งกระแส)@230V AC
ประสิทธิภาพการทำงาน ≥86% (230V โหลดสูงสุด)
เอาต์พุต
โหมดการทำงาน CC
ประเภทโหลด LED
การกะพริบ ≤5%
ความแม่นยำกระแสคงที่ ความแม่นยำกระแสคงที่ ±5%
พารามิเตอร์ไดรเวอร์เสริม กระแส 12VDC: 100mA สูงสุด
แรงดันเอาต์พุตขณะไม่มีโหลด 60VDC สูงสุด
กำลังโหลดเต็ม 65W สูงสุด
กระแสโหลด 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
ช่วงแรงดันเอาต์พุตโหลด 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
ข้อกำหนดการป้องกันความผิดปกติ
โหมดการป้องกัน การป้องกันแรงดันไฟฟ้าอินพุตเกิน | การป้องกันอินพุตขณะไม่มีโหลด | การป้องกันไฟฟ้าลัดวงจรอินพุต
ข้อกำหนดด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน ภายใน: -25...+50°C
อุณหภูมิเปลือกสูงสุด (Tc) 85°C
อุณหภูมิ/ความชื้นในการจัดเก็บ -40°C...+80°C ความชื้น: ≤85% (ไม่ควบแน่น)
มาตรฐานใบรับรอง
ใบรับรอง CE,UKCA,SAA
ข้อกำหนดด้านสิ่งแวดล้อม RoHS2.0, ข้อกำหนด Reach
มาตรฐานความปลอดภัย (LVD) EN61347-1, EN61347-2-13
มาตรฐาน EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
แรงดันไฟฟ้าที่ทนได้ Primary ถึง Secondary: 3.75KVAC Primary ถึง Ground :1.5KVAC
ระดับ IP IP20
ประเภทผลิตภัณฑ์ คลาส I
อื่นๆ
วิธีการเดินสาย ขั้วต่อแบบกด, เส้นผ่านศูนย์กลางสายไฟ: 0.5-1.0mm2
การติดตั้ง ติดตั้งภายใน
บรรจุภัณฑ์ ถุง PE พร้อมแผ่นกั้น, กล่อง (K=A)
น้ำหนักสุทธิ 225±5g
อายุการใช้งาน รับประกัน 5 ปี @Ta 230V โหลดเต็ม
การจับคู่หัวเซ็นเซอร์
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
ข้อมูลผลิตภัณฑ์

การเดินสายและฟังก์ชัน

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

ขนาด (หน่วย: มม.)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
เส้นโค้งพารามิเตอร์
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
เส้นโค้งอายุการใช้งาน
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
การตั้งค่ากระแสเอาต์พุต
กระแสเอาต์พุต ช่วงแรงดันไฟฟ้า S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - ON
1300mA 15-42V - - ON -
1350mA 15-42V - - ON ON
1400mA 15-42V - ON ON -
1450mA 15-42V - ON ON ON
1500mA 15-42V ON - ON ON
1550mA 15-42V ON ON ON -
1600mA 15-40V ON ON ON ON
การเริ่มต้นระบบ

เมื่อเปิดเครื่อง จะติดค้าง เมื่อกำหนดค่าเซ็นเซอร์แล้ว จะเปลี่ยนตามสถานะของเซ็นเซอร์

การตั้งค่าเริ่มต้น

ปรับกระแสตามลำดับหรือความต้องการของลูกค้า

ประกาศการใช้งาน
  • โปรดใช้ผลิตภัณฑ์นี้ตามข้อกำหนด อาจเกิดความเสียหายหากใช้ผลิตภัณฑ์เกินเงื่อนไขการใช้งาน
  • ผลิตภัณฑ์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย หรือเปลี่ยนการตั้งค่าสวิตช์ DIP
  • ต้องต่อสาย LED โหลดก่อน จากนั้นจึงเปิดแหล่งจ่ายไฟอินพุต มิฉะนั้นอาจทำให้สาย LED เสียหายได้
  • หลังจากปิดแหล่งจ่ายไฟอินพุตของไดรเวอร์ LED แล้ว จะมีแรงดันไฟฟ้าตกค้างที่ปลายเอาต์พุต ซึ่งสามารถคงอยู่ได้ประมาณ 3 นาที
