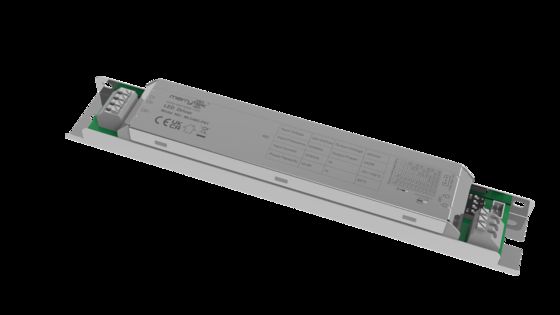

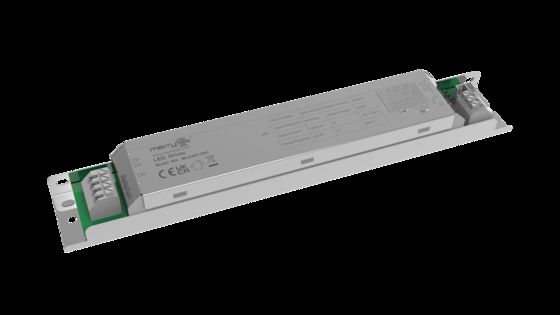

45W ไดรเวอร์ LED แบบแยกเซ็นเซอร์หรี่ไฟ, พร้อมขั้วต่อ PWM Dimming, กระแสไฟ 600-1050mA MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE、UKCA、SAA
หมายเลขรุ่น MLC40C-PS1
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดานดำถุง PE, กล่อง (K=A)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
โลตติจ์รุนแรง 220-240Vac 50Hz/60Hz พลังงานสแตนด์บาย ≤0.5W (ติดตั้งหัวแยกการตรวจจับ Merrytek 5.8Ghz)
เพาเวอร์แฟกเตอร์ ≥0.95 (โหลดสูงสุด 230V) รูปแบบการทำงาน กระแสคงที่
การกระพริบ ≤5% ระดับ IP IP20
ตลอดชีวิต รับประกัน 5 ปี @Ta 230V โหลดเต็ม
เน้น

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
ฝากข้อความ
รายละเอียดสินค้า
45W ไดรเวอร์ LED แบบแยกเซ็นเซอร์, พร้อมขั้วต่อ PWM Dimming, กระแส 600-1050mA
คุณสมบัติผลิตภัณฑ์
  • โครงสร้างวงจรสองขั้นตอนแบบแยก, หรี่แสงได้เต็มที่และไม่มีการกะพริบ
  • รองรับสวิตช์ DIP เพื่อตั้งค่ากระแส
  • รองรับแหล่งจ่ายไฟเสริม 12V, พร้อมหัวแยกเซ็นเซอร์สามารถทำงานร่วมกับฟังก์ชันเซ็นเซอร์แบบรวมได้
  • มีพอร์ตควบคุมการหรี่แสง PWM
  • เหมาะสำหรับเซ็นเซอร์ไมโครเวฟหรือโมดูลอัจฉริยะไร้สายต่างๆ
พารามิเตอร์ทางเทคนิค
ซีรีส์ผลิตภัณฑ์ MLC40C-PS1
แรงดันไฟฟ้าที่กำหนด 220-240V AC 50Hz/60Hz
กำลังไฟสแตนด์บาย ≤0.5W (พร้อมหัวแยกเซ็นเซอร์ Merrytek 5.8Ghz)
ไฟกระชาก 1KV(L/N,EN61000-4-5)
ตัวประกอบกำลังไฟฟ้า ≥0.95 (230V โหลดสูงสุด)
กระแสไฟฟ้าเข้า ≤0.23A @230VAC โหลดเต็ม
กระแสเริ่มต้น <20A(100us half-current)@230V AC
ประสิทธิภาพการทำงาน ≥86% (230V โหลดสูงสุด)
เอาต์พุต
โหมดการทำงาน CC
ประเภทโหลด LED
การกะพริบ ≤5%
ความแม่นยำกระแสคงที่ ความแม่นยำกระแสคงที่ ±5%
พารามิเตอร์ไดรเวอร์เสริม 12VDC กระแส: 100mA สูงสุด
แรงดันเอาต์พุตขณะไม่มีโหลด 60VDC สูงสุด
กำลังไฟโหลดเต็ม 40W สูงสุด
กระแสโหลด 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
ช่วงแรงดันเอาต์พุตโหลด 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
ข้อกำหนดการป้องกันความผิดปกติ
โหมดการป้องกัน การป้องกันแรงดันไฟฟ้าเกินอินพุต | การป้องกันขณะไม่มีโหลดอินพุต | การป้องกันไฟฟ้าลัดวงจรอินพุต
ข้อกำหนดด้านสิ่งแวดล้อม
อุณหภูมิการทำงาน ภายใน: -25…+50°C
อุณหภูมิเปลือกสูงสุด (Tc) 85°C
อุณหภูมิ/ความชื้นในการจัดเก็บ -40°C…+80°C ความชื้น: ≤85% (ไม่ควบแน่น)
มาตรฐานการรับรอง
การรับรอง CE,UKCA,SAA
ข้อกำหนดด้านสิ่งแวดล้อม RoHS2.0, ข้อกำหนด Reach
มาตรฐานความปลอดภัย (LVD) EN61347-1, EN61347-2-13
มาตรฐาน EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
แรงดันไฟฟ้าที่ทนได้ Primary ถึง Secondary: 3.75KVAC Primary ถึง Ground :1.5KVAC
ระดับ IP IP20
ประเภทผลิตภัณฑ์ คลาส I
อื่นๆ
วิธีการเดินสาย ขั้วต่อแบบกด, เส้นผ่านศูนย์กลางสายไฟ: 0.5-1.0mm²
การติดตั้ง ภายใน
บรรจุภัณฑ์ ถุง PE พร้อมแผ่นกั้น, กล่อง (K=A)
น้ำหนักสุทธิ 174±5g
อายุการใช้งาน รับประกัน 5 ปี @Ta 230V โหลดเต็ม
การจับคู่หัวแยก
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
ข้อมูลผลิตภัณฑ์
การเดินสายและฟังก์ชัน
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
ขนาด (หน่วย: มม.)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
เส้นโค้งพารามิเตอร์
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
เส้นโค้งอายุการใช้งาน
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
การตั้งค่ากระแสเอาต์พุต
กระแสเอาต์พุต ช่วงแรงดันไฟฟ้า S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - ON
700mA 9-42V - - ON -
750mA 9-42V - - ON ON
800mA 9-42V - ON - ON
850mA 9-42V - ON ON -
900mA 9-42V - ON ON ON
950mA 9-42V ON ON - ON
1000mA 9-40V ON ON ON -
1050mA 9-38V ON ON ON ON
การเริ่มต้น

เมื่อเปิดเครื่อง จะติดค้าง เมื่อกำหนดค่าเซ็นเซอร์แล้ว จะเปลี่ยนตามสถานะของเซ็นเซอร์

การตั้งค่าเริ่มต้น

ปรับกระแสตามลำดับหรือความต้องการของลูกค้า

ประกาศการใช้งาน
  • โปรดใช้ผลิตภัณฑ์นี้ตามข้อกำหนด อาจเกิดความเสียหายหากใช้ผลิตภัณฑ์เกินเงื่อนไขการใช้งาน
  • ผลิตภัณฑ์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดสวิตช์ไฟก่อนทำการติดตั้ง เดินสาย หรือเปลี่ยนการตั้งค่าสวิตช์ DIP
  • ต้องต่อสาย LED โหลดก่อน จากนั้นจึงเปิดแหล่งจ่ายไฟอินพุต มิฉะนั้นอาจทำให้สาย LED เสียหายได้
  • หลังจากปิดแหล่งจ่ายไฟอินพุตของไดรเวอร์ LED แล้ว จะมีแรงดันไฟฟ้าตกค้างที่ปลายเอาต์พุต ซึ่งสามารถคงอยู่ได้ประมาณ 3 นาที
