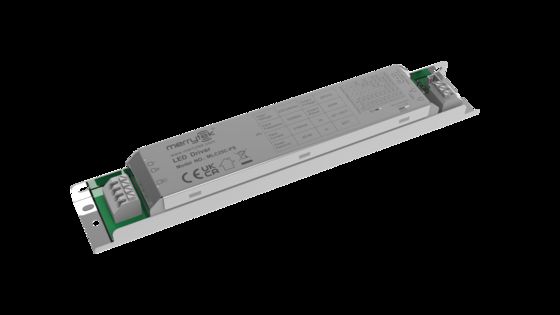

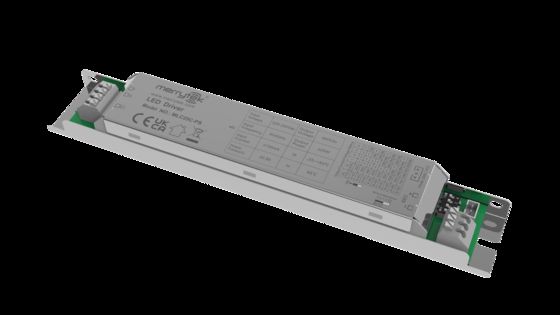

เครื่องขับ LED 25W ที่แยกตัวจากเซนเซอร์ DIM, พร้อม PWM Dimming Terminal, 300-700mA ปัจจุบัน MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
สถานที่กำเนิด เซินเจิ้นประเทศจีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE、UKCA、SAA
หมายเลขรุ่น MLC25C-PS
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กระดานดำถุง PE, กล่อง (K=A)
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t
สามารถในการผลิต 10000 ชิ้น/เดือน
รายละเอียดสินค้า
โลตติจ์รุนแรง 220-240Vac 50Hz/60Hz พลังงานสแตนด์บาย ≤0.5W (ติดตั้งหัวแยกการตรวจจับ Merrytek 5.8Ghz)
เพาเวอร์แฟกเตอร์ ≥0.95 (โหลดสูงสุด 230V) รูปแบบการทำงาน กระแสคงที่
การกระพริบ ≤5% ระดับ IP IP20
ตลอดชีวิต รับประกัน 5 ปี @Ta 230V โหลดเต็ม
เน้น

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
ฝากข้อความ
รายละเอียดสินค้า
เครื่องขับ LED 25W ที่แยกตัวจากเซนเซอร์ DIM พร้อม PWM Dimming Terminal กระแสไฟฟ้า 300-700mA
ลักษณะสินค้า
  • กรอบวงจรแยกสองระยะ ผ่อนคลายเต็มที่และไม่สับ
  • สลับ DIP การสนับสนุนเพื่อตั้งเกียร์ปัจจุบัน
  • การสนับสนุนไฟฟ้าเสริม 12 วอลต์ ด้วยหัวสปิลท์ดิสติ้ง สามารถบรรลุฟังก์ชันดิสติ้งอินเทกรีตได้
  • อุปกรณ์ด้วย PWM ปรับความมืด การควบคุมท่า
  • เหมาะสําหรับเซ็นเซอร์ไมโครเวฟต่าง ๆ หรือโมดูลสมาธิไร้สาย
ปริมาตร
รายการสินค้า MLC25C-PS
ความดันเฉพาะ 220-240V AC 50Hz/60Hz
พลังงานรอคอย ≤0.5W ((อํานวยด้วย Merrytek 5.8Ghz เครื่องตรวจจับหัวแยก)
การเพิ่มขึ้น 1KV ((L/N,EN61000-4-5)
ค่าประสิทธิภาพ ≥0.95 (230V ความจุสูงสุด)
กระแสไฟเข้า ≤0.13A @230VAC ความจุเต็ม
กระแสไฟฟ้า < 15A ((100us ครึ่งกระแส) @ 230V AC
ประสิทธิภาพการทํางาน ≥ 84% (แรงฝนสูงสุด 230 วอลต์)
ผลิต
รูปแบบทํางาน CC
ประเภทของภาระ LED
ฟลิก ≤ 5%
ความแม่นยําของกระแสไฟฟ้าคงที่ ความแม่นยําของกระแสไฟฟ้าแบบคงที่ ± 5%
ปริมาตรของคนขับช่วย ปัจจุบัน 12VDC: 100mA แม็กซ์
ความดันออกแบบไม่มีภาระ 60VDC สูงสุด
พลังงานภาระเต็ม 25W สูงสุด
กระแสความแรง 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA
ระยะความแรงกดออกของภาระ 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
ความต้องการป้องกันความผิดปกติ
ระบบป้องกัน การป้องกันความแรงเกินทางเข้า การป้องกันการไม่อัตราภาระ การป้องกันการตัดสั้นทางเข้า
ความต้องการด้านสิ่งแวดล้อม
อุณหภูมิการทํางาน ภายใน: -25...+50°C
อุณหภูมิสูงสุดของเปลือก ((Tc) 85°C
อุณหภูมิ/ความชื้นในการเก็บรักษา -40°C...+80°C ความชื้น: ≤85% (ไม่หมัก)
มาตรฐานการรับรอง
ใบรับรอง CE,UKCA,SAA
ความต้องการด้านสิ่งแวดล้อม RoHS20ความต้องการความกว้าง
มาตรฐานความปลอดภัย ((LVD) EN61347-1, EN61347-2-13
มาตรฐาน EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
ทนต่อความกระชับกําลัง ปริมาตรต่อรอง: 3.75KVAC ปริมาตรต่อรอง:1.5KVAC
การจัดอันดับ IP IP20
ประเภทสินค้า ประเภท I
อื่นๆ
วิธีการเชื่อม ปลายพิมพ์ กว้างสาย:0.5-1.0mm2
การติดตั้ง สร้างใน
แพ็คเกจ กระเป๋า PE กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนักสะสม 144.5±5 กรัม
ระยะชีวิต การรับประกัน 5 ปี
การแยกหัว
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
ข้อมูลสินค้า

สายไฟและฟังก์ชัน

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

ขนาด (หน่วย: mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
คอร์ฟพารามิเตอร์
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
วงโค้งเวลาชีวิต
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
การตั้งค่าปัจจุบันการออก
กระแสออก ระยะความดัน S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - เปิด
400mA 9-42V - - เปิด -
450mA 9-42V - - เปิด เปิด
500mA 9-42V - เปิด เปิด -
550mA 9-42V - เปิด เปิด เปิด
600mA 9-42V เปิด - เปิด เปิด
650mA 9-38V เปิด เปิด เปิด -
700mA 9-36V เปิด เปิด เปิด เปิด
การเริ่มต้น

เมื่อเปิดมันมันจะทํางานอย่างต่อเนื่อง เมื่อเซ็นเซอร์ถูกตั้งค่า มันจะเปลี่ยนไปตามสถานะของเซ็นเซอร์

การตั้งค่าโดยกําหนด

ปรับเกียร์ปัจจุบันที่สอดคล้องตามคําสั่งหรือความต้องการของลูกค้า

ประกาศขอ
  • กรุณาใช้ผลิตภัณฑ์นี้ตามรายละเอียด โดยอาจเกิดความผิดพลาด หากใช้ผลิตภัณฑ์เกินสภาพการใช้
  • ผลิตภัณฑ์ควรถูกติดตั้งโดยช่างไฟฟ้ามืออาชีพ กรุณาปิดพลังงานก่อนการติดตั้ง, การเชื่อมไฟ, การเปลี่ยนการตั้งค่าของสวิทช์ DIP
  • สายไฟ LED ความหนาต้องเชื่อมต่อก่อน แล้วเปิดพลังงานเข้า ไม่งั้นมันอาจทําลายสายไฟ LED
  • หลังจากการปิดไฟเข้าของ LED drive จะมีแรงดันเหลือที่ปลายการออก ซึ่งสามารถรักษาได้ประมาณ 3 นาที
