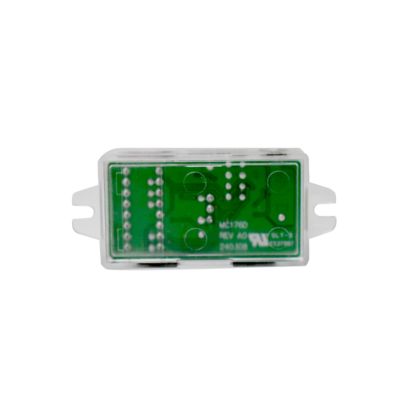

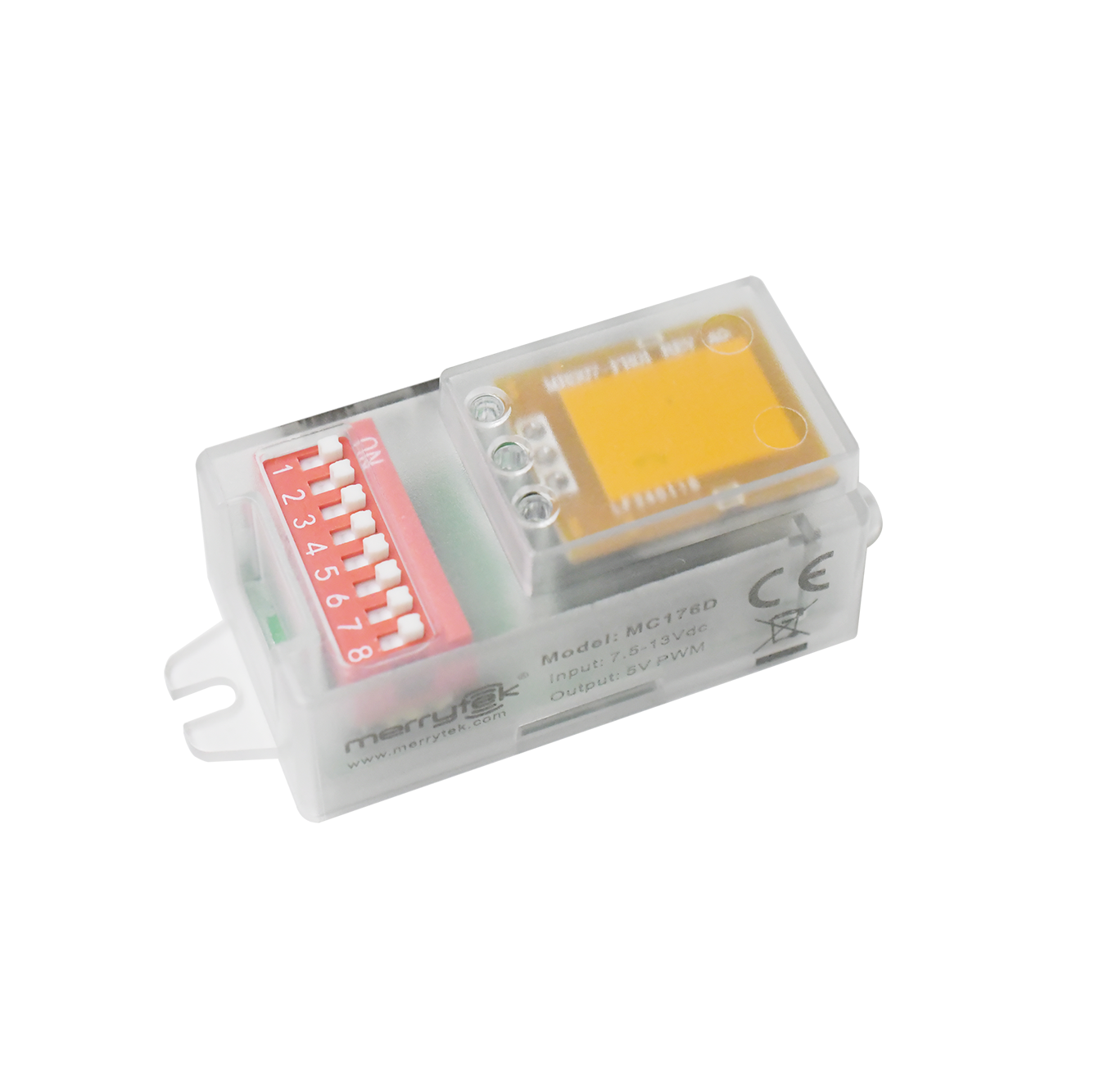

เครื่องตรวจจับความเคลื่อนไหวแบบไมโครเวฟ DC ด้วยฟังก์ชันความสําคัญของแสงกลางวัน การตั้งค่าสวิทช์ DIP
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | MC176D |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | กระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า |
| เวลาการส่งมอบ | <i>within 5 working days for sample and small order;</i> <b>ภายใน 5 วันทำการสำหรับตัวอย่างและคำสั่งซ |
| เงื่อนไขการชำระเงิน | T/T, Western Union |
| สามารถในการผลิต | 10,000 ชิ้นต่อเดือน |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
วอทส์แอพพ์:0086 18588475571
วีชัต: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 7.5-13VDC | ปัจจุบันทำงาน | 16 ± 2mA |
|---|---|---|---|
| สัญญาณเอาต์พุต | สัญญาณลดแสง PWM 5V | ความถี่ในการทำงาน | 5.8GHz ± 75MHz ระยะวงจร ISM |
| ความสูงการติดตั้ง | 3m (สูงสุด 6m) | อุณหภูมิในการทำงาน | ในตัว: -25~60℃ |
| ตลอดชีวิต | การรับประกัน 5 ปี@TA | ||
| เน้น | เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟ พร้อมการเก็บแสงกลางวัน,เครื่องตรวจจับการเคลื่อนไหวแบบไมโครเวฟ DC,DIP Switch เครื่องตรวจจับไมโครเวฟ |
||
รายละเอียดสินค้า
เซนเซอร์ตรวจจับความเคลื่อนไหวของไมโครเวฟ DC พร้อมฟังก์ชันเน้นแสงแดด การตั้งค่าสวิตช์ DIP
คุณสมบัติผลิตภัณฑ์
- อินพุต 7.5-13VDC, จับคู่ไฟ DC หรือกับ 12VDC
- แหล่งจ่ายไฟไดรเวอร์ LED สำหรับเอาต์พุตกำลังเสริม
- สัญญาณลดแสง 5V PWM, ลดแสง 3 ขั้นตอนหรือ 2 ขั้นตอน
- การตั้งค่าพารามิเตอร์เซ็นเซอร์ตรวจจับความเคลื่อนไหวทั้งหมดโดย DIP
- โมดูลเสาอากาศความต้านทานต่ำพร้อมการออกแบบคอลัมน์นำแสงขนาดเล็กสามารถลดการเปิดของแผงหลอดไฟได้
- ฟังก์ชั่นจัดลำดับความสำคัญตามฤดูกาล
พารามิเตอร์
| ป้อนข้อมูล | |
|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 7.5-13VDC |
| ปัจจุบันทำงาน | 16 ± 2mA |
| แรงดันระลอกคลื่น | < 100mVp-p |
| เอาท์พุต | |
| สัญญาณเอาท์พุต | สัญญาณลดแสง 5V PWM |
| เซ็นเซอร์รับแสงกลางวัน | |
| เกณฑ์เวลากลางวัน | 5Lux/15Lux/50Lux/ปิดการใช้งาน |
| ลำดับความสำคัญตามฤดูกาล | บน | ปิด |
| 5ลักซ์ | 15ลักซ์ |
| 15ลักซ์ | 50ลักซ์ |
| 50ลักซ์ | 100ลักซ์ |
| ระดับการหรี่แสง | 25% |
| พารามิเตอร์การตรวจจับ | |
| ความถี่ในการทำงาน | 5.8GHz ±75MHz, แบนด์ ISM |
| ส่งกำลัง | สูงสุด 1mW |
| พื้นที่การตรวจจับ | 100%/75%/50%/25% |
| ถือเวลา | 5 วินาที/90 วินาที/3 นาที/10 นาที |
| ระยะเวลาสแตนด์บาย | 0 วินาที/30 วินาที/10 นาที/+∞ |
| ระยะการตรวจจับ (รัศมี) | การติดตั้งเพดานสูง 3 ม.: r≥4m@0.3m/s, r≥2.5m@1m/s; การติดตั้งแนวนอนสูง 2 ม.: r≥8m@0.3m/s, r≥4m@1m/s |
| ความสูงในการติดตั้ง | 3 ม. (สูงสุด 6 ม.) |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | ในตัว: -25~60℃ |
| อุณหภูมิในการจัดเก็บ | -40°C…80°C, ความชื้น ≤85% (ไม่ควบแน่น) |
| การรับรองมาตรฐาน | |
| ได้รับการรับรอง | CE, RED (รอดำเนินการ) |
| ข้อกำหนดด้านสิ่งแวดล้อม | ปฏิบัติตาม RoHS 2.0 ข้อกำหนดการเข้าถึง |
| ระดับ IP | IP20 |
| อื่น | |
| สายไฟ | ขั้วต่อ 3pin 2.0 มม |
| ข้อกำหนดในการติดตั้ง | การติดตั้งในตัว |
| ข้อกำหนดด้านบรรจุภัณฑ์ | ถุงฟอง + ฉากกั้น + กล่องด้านนอก (K=A) |
| น้ำหนักสุทธิ | 13 ±2ก |
| ตลอดชีวิต | รับประกัน 5 ปี@ต๊ะ |
คำอธิบายฟังก์ชั่น
| MC176D | การทำงาน |
|---|---|
| ฟังก์ชั่นเปิด/ปิด | ไม่มี |
| ฟังก์ชั่นลดแสงสองขั้นตอน | ระยะเวลาสแตนด์บายตั้งไว้ที่ "+∞" |
| ฟังก์ชั่นลดแสงสามขั้นตอน | ระยะเวลาสแตนด์บายตั้งไว้ที่ "30S/10min" |
| การเก็บเกี่ยวตามฤดูกาล | ไม่มี |
| ลำดับความสำคัญตามฤดูกาล | ระยะเวลาสแตนด์บายตั้งไว้ที่ "+∞" |
แผนภาพการดำเนินงาน
ฟังก์ชั่นเปิด/ปิด (ตั้งค่าระยะเวลาสแตนด์บายเป็น "0 วินาที")
ฟังก์ชั่นลดแสง 2 ขั้นตอน (ตั้งค่าระยะเวลาสแตนด์บายเป็น "+∞")
ฟังก์ชั่นลดแสง 3 ขั้นตอน (ตั้งค่าระยะเวลาสแตนด์บายเป็น "10S/1min/3min/5min/10min/30min")
ลำดับความสำคัญตามฤดูกาล
ไดอะแกรม
ขนาด (มม.)
สายไฟ, ฟังก์ชั่น
การตั้งค่าสวิตช์ DIP
| พื้นที่การตรวจจับ | ถือเวลา | เซ็นเซอร์รับแสงกลางวัน | ระยะเวลาสแตนด์บาย | |
|---|---|---|---|---|
| เปิดเครื่อง | ปิดเครื่อง | |||
| Ⅰ เปิด เปิด 100% | เปิดบน 5S | เปิดบน 5Lux | 15ลักซ์ | เปิดบน 0S |
| Ⅱ - เปิด 75% | - บน 90S | - บน 15Lux | 50ลักซ์ | - บน 30S |
| Ⅲ เปิด - 50% | เปิด - 3 นาที | เปิด - 50Lux | 100ลักซ์ | เปิด - 10 นาที |
| Ⅳ - - 25% | - - 10 นาที | - - ปิดการใช้งาน | - | - - + |
แผนภาพการแผ่รังสี
การเริ่มต้น
เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% เป็นครั้งแรก และปิดหลังจากผ่านไป 10 วินาที ในระหว่างช่วงเริ่มต้น จะไม่มีการตรวจจับสัญญาณการตรวจจับการเคลื่อนไหวภายนอก
การตั้งค่าเริ่มต้น
ความไว: 100% เวลาถือ: 5s เซ็นเซอร์รับแสง: ปิดการใช้งาน; ระยะเวลาสแตนด์บาย: 0S; ระดับสลัวขณะสแตนด์บาย: 25%
ประกาศเกี่ยวกับการสมัคร
- ควรติดตั้งเซ็นเซอร์โดยช่างไฟฟ้ามืออาชีพ กรุณาตัดไฟก่อนการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่าสวิตช์ DIP ฯลฯ
- ระยะการตรวจจับเกี่ยวข้องกับปัจจัยต่างๆ เช่น ความเร็วในการเคลื่อนที่ของวัตถุที่กำลังเคลื่อนที่ ขนาดของวัตถุที่กำลังเคลื่อนที่ ความสูงในการติดตั้ง มุมในการติดตั้ง สภาพแวดล้อมในการติดตั้งเปิดอยู่หรือไม่ และวัสดุของตัวสะท้อนแสง
- เมื่อติดตั้งเซ็นเซอร์ไมโครเวฟบนผนัง ระยะการตรวจจับจะเพิ่มขึ้นอย่างมากเมื่อเทียบกับที่ติดตั้งบนเพดาน
- อาจจำเป็นต้องกำหนดค่าพารามิเตอร์เซ็นเซอร์ใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้หรือติดต่อผู้ผลิต
- เซ็นเซอร์นี้มีไว้สำหรับใช้ในร่มเท่านั้น ลมและฝนกลางแจ้ง และวัตถุที่เคลื่อนไหวโดยรอบจะทำให้เกิดการกระตุ้นที่ผิดพลาด
- ความสูงในการติดตั้งของผลิตภัณฑ์เซ็นเซอร์ต้องไม่เกิน 6 เมตร และความสูงที่เหมาะสมคือ 3 เมตร ระยะห่างระหว่างเซ็นเซอร์ทั้งสองควรมากกว่า 3 เมตร
- เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ บนพื้นผิวโลหะสะท้อนแสง หรือในสภาพแวดล้อมที่ปิดแคบ ไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการกระตุ้นที่ผิดพลาด
- โปรดตรวจสอบให้แน่ใจว่าไม่มีสัญญาณเคลื่อนไหว เช่น พัดลม มอเตอร์กระแสตรง ท่อระบายน้ำ ช่องระบายอากาศ ฯลฯ รอบๆ เซ็นเซอร์ มิฉะนั้นเซ็นเซอร์อาจทำให้เกิดการสั่งงานผิดพลาด
- ไมโครเวฟไม่สามารถทะลุโลหะได้ หลีกเลี่ยงการติดตั้งในโคมไฟโลหะแบบปิดหรือกึ่งปิด และไม่ควรมีโลหะหรือกระจกบังผลิตภัณฑ์
- เซนเซอร์ที่มีไดรเวอร์ PWM / 0-10V ที่แตกต่างกัน เอฟเฟกต์แสงน้อยอาจแตกต่างกัน
- ต้องใช้แหล่งจ่ายไฟ DC ที่มีแรงดันเอาต์พุตคงที่และค่าสัมประสิทธิ์การกระเพื่อมต่ำ ระลอกของแหล่งจ่ายไฟควรน้อยกว่า 100mV; กระแสโหลดควรมากกว่า 25mA
- ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์อาจได้รับการปรับให้เหมาะสมโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
