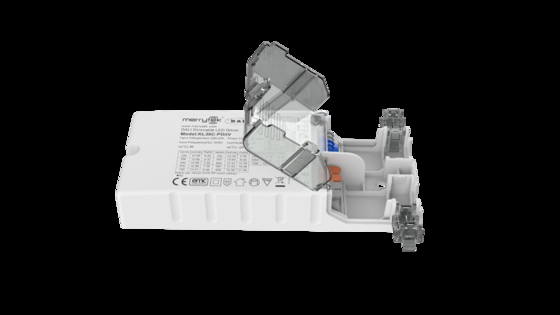

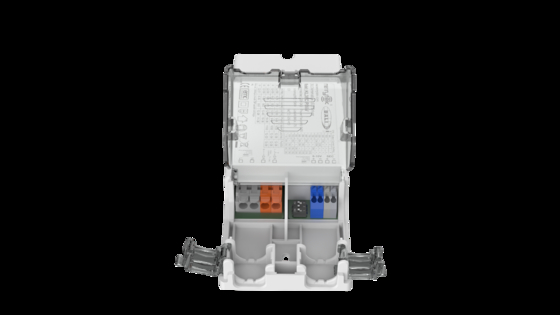

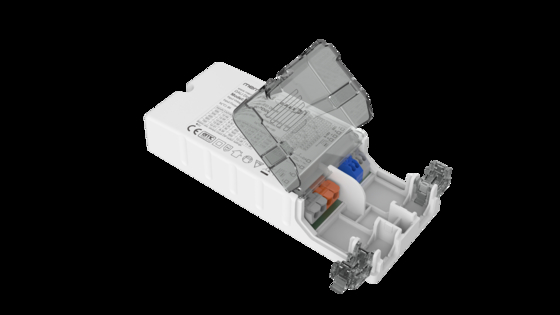

ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
สถานที่กำเนิด จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง CE
หมายเลขรุ่น KL36C-PDIIV
จำนวนสั่งซื้อขั้นต่ำ 100
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ กล่องสีขาว + กล่อง 50 ชิ้น / กล่อง
เวลาการส่งมอบ 1, ตัวอย่างและคำสั่งซื้อขนาดเล็ก: ภายใน 5 วันทำการหลังจากได้รับการชำระเงินของคุณ 2, คำสั่งซื้อจำนวนม
เงื่อนไขการชำระเงิน t/t หรือ paypal
สามารถในการผลิต 10,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
แรงดันไฟฟ้าอินพุตที่ได้รับการจัดอันดับ 220-240Vac 50Hz /60Hz ช่วงแรงดันไฟฟ้าขาเข้า DC 200-240Vdc
โหมดปฏิบัติการ กระแสคงที่ วิธีการควบคุม Dali DT6 และ Pushdim และไดรเวอร์ LED 10V Dimmable 1 10V
ปัจจัยอำนาจ ≥0.95 ประสิทธิภาพ 88%
ปัจจุบัน 500-1100ma มิติ 154x63x28mm
การจัดอันดับ IP IP20 การรับประกัน 5 ปี
เน้น

ไดรเวอร์ LED หรี่แสงได้ 36W

,

ไดรเวอร์ LED หรี่แสง DALI2

,

ไดรเวอร์กระแสคงที่ 500mA-1100mA
ฝากข้อความ
รายละเอียดสินค้า

ซีรี่ย์ที่ใช้ง่าย 36W ไฟไฟฟ้าแบบปรับความแรงคงที่ LED Driver 500mA ถึง 1100mA เป็นตัวเลือกพร้อมการปรับความเข้ม DALI2 และระยะเวลาการรับประกัน 5 ปี



1คําอธิบาย

- ไม่มีการส่องส่องในช่วงการดับทั้งหมด

-พลังงานรอคอยต่ํากว่า 0.5W

- ปรับความมืดด้วยปุ่มกด

- การด dimming ระดับรองด้วย 1-10V dimmer

- อินเตอร์เฟซ DALI ที่ติดตั้ง DT6

- การป้องกัน: การตัดสั้น / อุณหภูมิสูงเกิน / ความแรงกดสูงเกิน

-ค่าตอบแทน CLO

-ลดกระแสไฟฟ้าสําหรับอุณหภูมิแวดล้อมสูง

- pushDIM กับฟังก์ชันความจํา

- การรับประกัน 5 ปี



2.ปริมาตร

หน่วยงาน โลเตจการทํางาน 198-264Vac 50Hz/60Hz
ความดันไฟเข้าระดับ 220-240Vac 50Hz/60Hz
ระยะความแรงดันเข้าแบบ DC 200-240Vdc
กระแสไฟเข้า 0.19A แม็กซ์
กระแสไฟฟ้าเข้า < 15A (ความกว้างการกระแทกกระแสไฟฟ้าครึ่งกระแส 100μs) @ 230Vac
ปัจจัยกําลัง ((@ 230V100% ความจุ) ≥ 095
การบิดเบือนฮาร์มอนิกทั้งหมด ประจํา:15% (@230Vac, 100% ความจุ)
พลังงานรอคอย ≤ 0.5W (@ 230Vac เมื่อ DALI ติด)
ประสิทธิภาพ ((@ 230Vac, 100% ความจุ) สูงสุด 88%
วิธีการเชื่อม ช่องตัดเส้นใย:0.75-2.5 มิลลิเมตร2

เครื่องตัดวงจรอัตโนมัติ

(คํานวณกระแสในสาย)

 แบบ B10 B13 B16 B20 B25 /
จํานวน 20 25 35 45 55 /
แบบ C10 C13 C16 C20 C25 C32
จํานวน 35 50 55 75 95 120
ผลิต ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED
ความต้องการ Ripple (Flimmering หรือ Flimmer-free) ค่าการส่องส่อง: ต่ํากว่า 5% สําหรับช่วงการด dimming ทั้งหมด
เวลาเริ่มต้น < 1s (@ 230Vac); < 0.5s (@ 200Vdc)
ความดันออกแบบไม่มีภาระ 75V DC แม็กซ์
ระยะความแรงกดออกของภาระ 9-58V DC
พลังการออกแบบภาระเต็ม ขนาดสูงสุด 36W
กระแสการออกของภาระ 500-1100mA สําหรับรายละเอียด
ความแม่นยําของกระแสไฟฟ้า / ความแรงต่อเนื่อง ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม ช่องตัดเส้นใย:0.75-1.5 มิลลิเมตร2
วิธีควบคุม ปรับความมืด PUSH ปรับความมืด PUSH หลัก (ความยาวสายนําสูงสุด:20m)
DALI Dimming DALI dimming (Max. lead length: 300m)
1-10V ((0-10V) การหมับ 0-10V dimming ((Port ปัจจุบัน<1mA) ไม่มีฟังก์ชันปิด
(ความยาวสูงสุด 20 เมตร)
ระยะความมืด 0%-100%
ยกเว้นPการหมุนRการประกอบ ผลิตมากกว่าอุณหภูมิ
การคุ้มครอง		 ใช่ ไม่มีฟังก์ชันการฟื้นฟูตนเอง ((สามารถสอบถามได้)
การป้องกันการตัดสั้น ใช่ ไม่มีฟังก์ชันการฟื้นฟูตนเอง ((สามารถสอบถามได้)

การดําเนินงาน

สิ่งแวดล้อม

 อุณหภูมิการทํางาน/ความชื้น -25°C~50°C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บ -40 °C ~ 80 °C ความชื้น: 85% (ไม่หมัก)
Max. case temp ((Tc) 85°C

ความปลอดภัย

& EMC

 มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานโปรโตคอล DALI IEC62386-101 / 102 / 207 DT6 251 252 253
มาตรฐานความปลอดภัย EN61347-1
การรับรอง CE, ENEC, UKCA
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s
อื่นๆ ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท II
ประเภทอุปกรณ์ อุปกรณ์อิสระ
ขนาด 154*63*28 มม.
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด

ทิศทาง: 15 ยูนิตสูงสุด

ซีรี่ย์: 25 ยูนิตสูงสุด
ความต้องการในการบรรจุ กระเป๋า PE + กล่องสีขาว + คู่มือ + ช่องแยก + กล่องภายนอก (K=A)
น้ําหนัก 173 ± 5 กรัม
ชีวิต 5 ปี @Ta เต็มภาระ
หมายเหตุ: ปริมาตรทั้งหมดถูกทดสอบที่ความกระชับกําลังเข้า 230VAC และสภาพแวดล้อม 25 °C เว้นแต่ที่ระบุ



3ขนาด (หน่วย: มม.)

ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี 0ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี 1

4. แผนการเชื่อมต่อ

ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี 2

รูป ADALIสับสนมิง

ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี 3ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี 4

ไฟก์Bกด Dimมิง

ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี 5

ไฟก์C1-10V Dimมิง





5การลดความอ่อนแอ

ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี 6

6. ลักษณะโค้งความมืด

ไดรเวอร์ LED หรี่แสงได้แบบกระแสคงที่ 36W ใช้งานง่าย ซีรีส์ 500mA ถึง 1100mA เลือกได้ พร้อมระบบหรี่แสง DALI2 และระยะเวลารับประกัน 5 ปี 7

7.ปัจจุบันการตั้งค่าเกียร์

กระแส ((mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 29.0 9?? 58
550 - เปิด - - 31.9 9?? 58
600 - - เปิด - 34.8 9?? 58
650 - เปิด เปิด - 35.8 9?? 55
700 เปิด เปิด เปิด - 35.7 9?? 51
750 - - - เปิด 36.0 9?? 48
800 เปิด - - เปิด 36.0 9?? 45
850 - เปิด - เปิด 35.7 9?? 42
900 เปิด เปิด - เปิด 36.0 9?? 40
950 - - เปิด เปิด 36.1 9?? 38
1000 เปิด - เปิด เปิด 36.0 9?? 36
1050 - เปิด เปิด เปิด 35.7 9?? 34
1100 เปิด เปิด เปิด เปิด 36.3 9?? 33



8. ON/OFF & คําอธิบายของการทํางาน Dimming

A. กดสวิทช์ PUSH สั้น (เวลากดสั้น 0.1s-1s) แล้วเครื่องขับ LED จะเปิดหรือปิด

B. การดับ: กดและยึดสวิตช์ PUSH (1s-8s), คนขับ LED สามารถบรรลุการดับ, ความสว่างหรือการดับ, ระยะการดับคือ 1-100%.

C. ความจํา: PUSH dimming มีฟังก์ชันความจําที่มืด

D. ปรับความมืด: พลังงานเชื่อมต่อกับสวิตช์ PUSH เดียวกันสามารถปรับความมืดได้โดยกดและยึดสวิตช์ PUSH นานกว่า 15 วินาที

E. DALI dimming mode: เชื่อมต่อไฟฟ้ากับระบบ DALI และสามารถดิมด้วย DALI host ระยะการดิม 0-100%



9. เรื่องที่ต้องการAการตั้งใจ

1) สาย LED ต้องเชื่อมต่อกับภาระก่อนเปิดพลังงานเข้า ไม่งั้นสาย LED อาจเสียหาย

2) หลังจากที่ไฟเข้าของ LED drive ติดไป จะมีแรงดันเหลือที่ output ซึ่งสามารถรักษาได้ประมาณ 3 นาที
