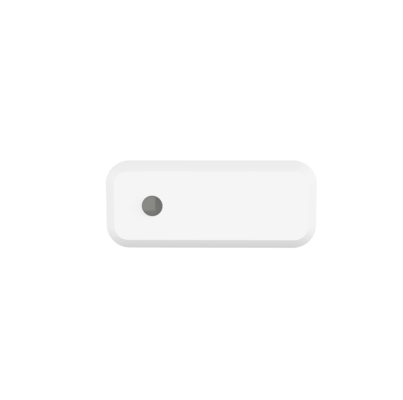

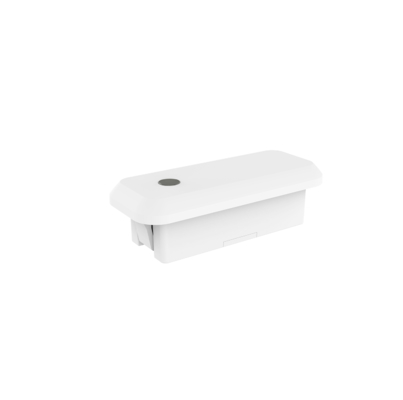

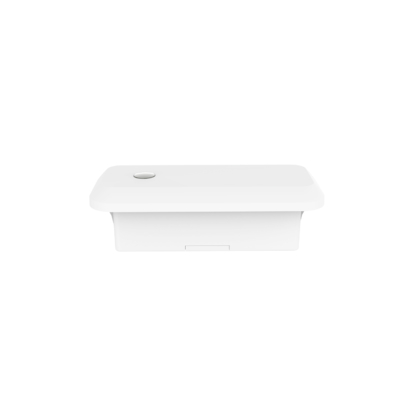

เซ็นเซอร์หรี่แสงไมโครเวฟ 12Vdc พร้อมฟังก์ชันเก็บเกี่ยวแสงธรรมชาติสำหรับไฟแผงและไฟเส้น

[คุณสมบัติของผลิตภัณฑ์]

• ติดตั้งการติดตั้งแบบฝัง เซ็นเซอร์ตรวจจับการเคลื่อนไหว
• ใช้เทคโนโลยีเสาอากาศไมโครเวฟที่จดสิทธิบัตร 24GHz รองรับความสูงในการติดตั้งสูงสุด 4 เมตร
• ด้วยเทคโนโลยี RF ของเยอรมัน รับประกันสินค้า 5 ปี
• ฟังก์ชันเซ็นเซอร์ตรวจจับการเคลื่อนไหว การเคลื่อนไหวเล็กน้อย และแสงสว่าง
• ใช้ได้กับห้องน้ำ ห้องนั่งเล่น ห้องครัว และสภาพแวดล้อมอื่นๆ ที่ต้องการการตรวจจับการเคลื่อนไหวและการเคลื่อนไหวเล็กน้อย
• มีรีโมทคอนโทรลสำหรับการกำหนดค่าพารามิเตอร์

[พารามิเตอร์]

ฟังก์ชันเปิด-ปิด

สัญญาณการเคลื่อนไหวคงที่

การเดินสายไฟ    เล็กน้อย สัญญาณการเคลื่อนไหวคงที่  การปรากฏตัวของมนุษย์: ตรวจจับร่างกายมนุษย์ในพื้นที่ตรวจจับเพื่อดำเนินการ
ใหญ่ สัญญาณการเคลื่อนไหว (การเดิน) เพื่อกระตุ้นการเหนี่ยวนำ และ เอาต์พุตระดับสูง (เช่น ควบคุมไฟเปิดและปิด) จากนั้นตรวจจับ สัญญาณการเคลื่อนไหวเล็กน้อย (การเอนตัวไปข้างหน้า ถอยหลัง การแกว่งแขน การส่ายหัว การพิมพ์ การเล่นโทรศัพท์มือถือ และอื่นๆ การเคลื่อนไหวเล็กน้อย.) as เช่นเดียวกับการตรวจจับสัญญาณชีพจรการหายใจของมนุษย์ที่เกิดจากช่องท้อง หน้าอกขยาย ฯลฯ เพื่อรักษาเอาต์พุตระดับสูง (เช่นs ควบคุมแสงไม่มีมนุษย์: ไม่มีการตรวจจับสัญญาณในพื้นที่ตรวจจับและเอาต์พุตระดับต่ำ (ควบคุมไฟปิด)เปิดเสมอ)ไม่มีมนุษย์: ไม่มีการตรวจจับสัญญาณในพื้นที่ตรวจจับและเอาต์พุตระดับต่ำ (ควบคุมไฟปิด)[

ไดอะแกรม

]ขนาด (เซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิด ไฟก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการกำหนดค่า

•    ฟังก์ชัน

การเดินสายไฟ

• [คำแนะนำในการติดตั้ง]

• ​

[ระยะการตรวจจับ]

[รีโมทคอนโทรล]

[การเริ่มต้น]

หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟโดยอัตโนมัติที่ความสว่าง 100% และทำการตรวจสอบตัวเองเป็นเวลา 10 วินาที ในระหว่างการเริ่มต้น เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้ โดยจะเข้าสู่โหมดการตรวจจับหลังจากเริ่มต้น และในระหว่างนั้น หลอดไฟจะคงความสว่างไว้ที่ 100%

[การตั้งค่าเริ่มต้น]

ความไว: 100%   ระยะเวลาถือ: 5s   เซ็นเซอร์วัดแสง: ปิดใช้งาน    ระยะเวลาสแตนด์บาย: 0s    ระดับสแตนด์บาย: 20%

[

ประกาศการใช้งาน

]l เซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิด ไฟก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการกำหนดค่า

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องผลิตภัณฑ์มีความสามารถในการเจาะทะลุที่ดีสำหรับพลาสติก ไม้ ฯลฯ แต่ เสาอากาศโมดูลไมโครเวฟไม่ควรมีอุปกรณ์เสริมที่เป็นโลหะหรือเปลือกโลหะ เปลือกแก้ว ฯลฯ ด้านหน้าโดยตรงหรือใกล้เคียง มิฉะนั้นจะส่งผลต่อการส่งและรับสัญญาณของเสาอากาศ

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องระยะการตรวจจับจะได้รับผลกระทบจากความสูงในการติดตั้ง ขนาดของวัตถุที่จะตรวจจับ ความเร็วในการเคลื่อนที่ ผลกระทบของสภาพแวดล้อมในการติดตั้ง และระยะการตรวจจับในทิศทางต่างๆ จะมีความแปรปรวนในระดับหนึ่ง

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องค่า

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องเกณฑ์อยู่ในสภาพแวดล้อมที่มีแสงแดด ไม่มีเงา และสภาพการสะท้อนแสงโดยรอบ ในช่วงเวลา สภาพอากาศ และสภาพแวดล้อมที่แตกต่างกัน ค่า e  แสงสว่าง ที่ตรวจพบโดยเซ็นเซอร์วัดแสงอาจแตกต่างกันl แนะนำให้ติดตั้งผลิตภัณฑ์โดยมีระยะห่างมากกว่า 1.5 ม. ระยะการติดตั้งระหว่างผลิตภัณฑ์และเราเตอร์ควรมากกว่า 1.5 ม. เพื่อไม่ให้เกิดการรบกวนการทำงานปกติของ เซ็นเซอร์ไมโครเวฟ

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องระนาบการติดตั้งของผลิตภัณฑ์ (เช่น แผ่นรองอะลูมิเนียม บอร์ด PCB) ต้องมีความแตกต่างของความสูงจากระนาบเสาอากาศของโมดูลไมโครเวฟ และระนาบเสาอากาศของโมดูลไมโครเวฟควรสูงกว่าระนาบใกล้เคียงมากกว่า 5 มม. เพื่อให้ได้ผลการตรวจจับที่ดีที่สุด

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องต้องใช้แหล่งจ่ายไฟควบคุม DC ที่มีแรงดันไฟขาออกที่เสถียร กระแสไฟต่ำ และค่าสัมประสิทธิ์ระลอก

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้อง ต้องใช้, the ripple of the power supply should be less than 50mV, and the minimum load current of the power supply should be more than 120mA, and it is also recommended to set up an electrolytic capacitor of not less than 100uFatinput power supp l y VCC terminal.l การติดตั้งผลิตภัณฑ์ให้ห่างจากอุปกรณ์โลหะขนาดใหญ่ ท่อส่ง ช่องระบายอากาศเครื่องปรับอากาศ ช่องระบายอากาศ เครื่องพ่นควัน และฉากอื่นๆ เพื่อหลีกเลี่ยงการสั่นสะเทือนของอุปกรณ์ส่งผลต่อผลการตรวจจับ

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องโมดูลไมโครเวฟควรหลีกเลี่ยงการอยู่ใกล้กับแหล่งจ่ายไฟ AC drive อยู่ห่างจากสะพานเรียงกระแสของแหล่งจ่ายไฟ drive หม้อแปลง ทรานซิสเตอร์สวิตชิ่ง และอุปกรณ์กำลังไฟสูงอื่นๆ เพื่อหลีกเลี่ยงสัญญาณความถี่สูง รบกวนการทำงานปกติของโมดูลไมโครเวฟ

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องการออกแบบผลิตภัณฑ์: พื้นผิวเสาอากาศของโมดูลไมโครเวฟและวงจรใกล้เคียงเพื่อหลีกเลี่ยงการไหลของกระแสไฟขนาดใหญ่ หลีกเลี่ยง หม้อแปลงหรือส่วนประกอบความถี่สูงใกล้เคียง ระยะห่างควรมากกว่า 10 มม. ให้มากที่สุดเท่าที่จะทำได้

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องเมื่อเดินสายไฟ ด้านเสาอากาศและด้านส่วนประกอบที่ด้านหลังของผลิตภัณฑ์ไม่ควรถูกปกคลุมด้วยสายไฟหรือมีกระแสไฟขนาดใหญ่ไหลผ่าน เพื่อไม่ให้ส่งผลกระทบต่อการทำงานปกติของเซ็นเซอร์

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องด้านหน้าของผลิตภัณฑ์และบริเวณใกล้เคียงไม่สามารถติดตั้งอุปกรณ์เสริมที่เป็นโลหะหรือบล็อกแก้วได้ เพื่อไม่ให้ส่งผลกระทบต่อการทำงานปกติของเซ็นเซอร์ ในขณะที่ความหนาของพลาสติกให้เลือกน้อยกว่า 1 มม. ให้มากที่สุดเท่าที่จะทำได้ หนาเกินไปจะส่งผลต่อการตรวจจับโมดูลไมโครเวฟและทิศทาง ระนาบเสาอากาศไมโครเวฟและระยะห่างของเปลือกควรมากกว่า 3.2 มม.

เมื่อโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ เปลี่ยนแปลง โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานไม่ถูกต้อง มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ สำหรับความผิดปกติที่เกี่ยวข้องพื้นผิวเสาอากาศของผลิตภัณฑ์และระนาบโลหะ (แผ่นรองอะลูมิเนียม เปลือกเหล็ก) ต้องมีความแตกต่างของความสูง ระยะทางที่แนะนำคือมากกว่า 0.5 มม.
