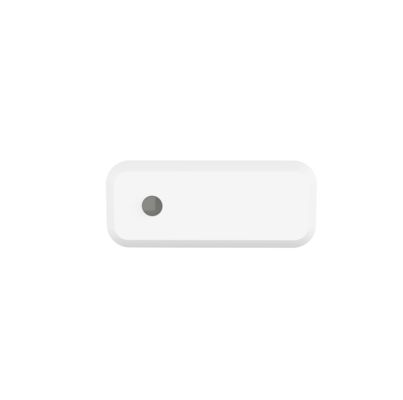

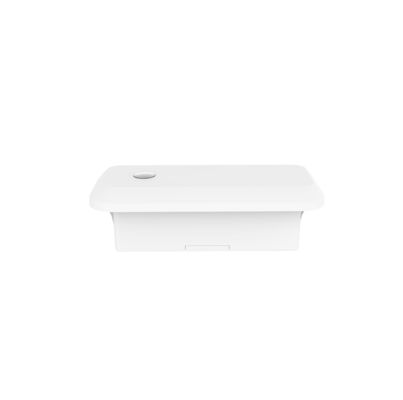

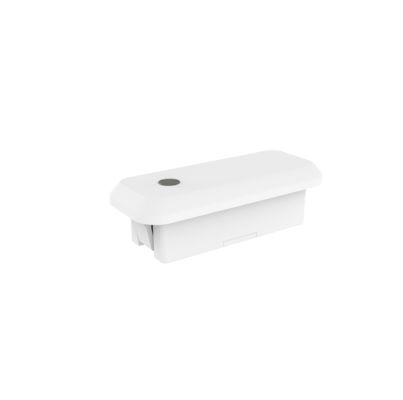

12Vdc ไมโครเวฟดิมเมบเบิลเซ็นเซอร์ที่มีฟังก์ชันการเก็บแสงกลางวันสําหรับแสงแผ่นและแสงเส้น MC182D 99
| สถานที่กำเนิด | เชียงใหม่, จีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | MC182D 99 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | clapboard + กล่อง (k = a) |
| เวลาการส่งมอบ | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 10,000 ชิ้น / เดือน |
รายละเอียดสินค้า
| แรงดันไฟฟ้าที่ใช้งาน | 12 ± 1VDC | การดำเนินงานในปัจจุบัน | 45±5mA |
|---|---|---|---|
| สัญญาณเอาท์พุต | 0-10VDC/PWM Dimming สัญญาณ | ความสูงในการติดตั้ง | 3M (สูงสุด 4m) |
| อุณหภูมิในการทำงาน | -20 ℃ -50 ℃ | ใบรับรอง | ซีอี |
| ตลอดชีวิต | รับประกัน 5 ปี @ต้า |
รายละเอียดสินค้า
คุณสมบัติผลิตภัณฑ์
- ติดตั้งในตัวเซ็นเซอร์ตรวจจับความเคลื่อนไหว ใช้เทคโนโลยีเสาอากาศไมโครเวฟที่จดสิทธิบัตร 24GHz รองรับความสูงในการติดตั้งสูงสุด 4 เมตร
- พร้อมเทคโนโลยี RF ของเยอรมนี รับประกันสินค้า 5 ปี
- ฟังก์ชันเซ็นเซอร์ตรวจจับการเคลื่อนไหว การเคลื่อนไหวเล็กน้อย และแสงสว่าง
- เหมาะสำหรับห้องน้ำ ห้องนั่งเล่น ห้องครัว และสภาพแวดล้อมอื่นๆ ที่ต้องการตรวจจับการเคลื่อนไหวและการเคลื่อนไหวเล็กน้อย
- มีรีโมทคอนโทรลสำหรับการตั้งค่าพารามิเตอร์
- [พารามิเตอร์]
อินพุต
|
แรงดันไฟฟ้าที่กำหนด |
||
|
12±1VDC |
กระแสไฟฟ้าทำงาน |
|
|
45±5mA |
แรงดันไฟฟ้ากระเพื่อม |
|
|
<100mVp-p |
เอาต์พุต |
|
|
สัญญาณเอาต์พุต |
||
|
0 |
อุณหภูมิ//เซ็นเซอร์ |
|
|
พารามิเตอร์ตรวจจับร่างกายมนุษย์ในพื้นที่ตรวจจับเพื่อดำเนินการ24GHz~24. |
||
|
2 |
5GHz, แถบ ISMกำลังส่ง6dBm สูงสุด |
|
|
พื้นที่ตรวจจับ |
25 |
|
|
% |
/50%//%/100% (ตั้งค่าด้วยรีโมทคอนโทรล) |
|
|
เวลาหน่วง |
5 วินาที/30 วินาที/1 นาที/3 นาที/5 นาที/10 นาที/20 นาที/30 นาที (ตั้งค่าด้วยรีโมทคอนโทรล) |
|
|
ตั้งค่าโหมด DH ด้วยรีโมท + เซ็นเซอร์วัดแสง “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” |
0 วินาที/10 สัญญาณทำงาน/1 นาที/3 นาที/5 นาที/10 นาที/30 นาที/+∞(ตั้งค่าด้วยรีโมทคอนโทรล) |
|
|
ระดับหรี่แสงสแตนด์บาย |
10%/20%/30%/50%(ตั้งค่าด้วยรีโมทคอนโทรล) |
|
|
เซ็นเซอร์วัดแสง |
แสงสว่างปกติ: |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/ปิดใช้งาน (ตั้งค่าด้วยรีโมทคอนโทรล) ( การกระจายแสงโดยรอบ)การจัดการแสงสว่าง |
|
100L/200L/300L/400L/500L/600L/ปิดใช้งาน |
(เข้าสู่โหมดจัดการแสงสว่างอ้างอิงคู่มือรีโมท) ช่วงตรวจจับ (รัศมี) |
|
|
ติดตั้งบนเพดานสูง 3 เมตร |
การเคลื่อนไหวและการเคลื่อนไหวเล็กน้อย: r≥2.5m เงื่อนไขการทดสอบ: 100% ความไว, 60°พื้นที่เปิดในอาคารความสูงในการติดตั้ง3 เมตร (สูงสุด 4 เมตร) |
|
|
สภาพแวดล้อม |
การทำงาน |
|
|
อุณหภูมิ |
||
|
(Ta)มาตรฐานการรับรอง °C |
การจัดเก็บอุณหภูมิ-40°C~+80°C ความชื้น: ≤85% (ไม่ควบแน่น) |
|
|
การรับรองมาตรฐานการรับรอง |
CE |
|
|
ข้อกำหนดด้านสิ่งแวดล้อมเป็นไปตามข้อกำหนด RoHS 2.0, Reachระดับ IP |
||
|
IP |
20 |
|
|
ระดับการป้องกัน |
คลาส II |
|
|
อื่นๆ |
การเดินสายขั้วต่อ PH2.0 แบบ 3 พิน |
|
|
ข้อกำหนดในการติดตั้ง |
การติดตั้งภายนอกแบบ Zhaga Book20 |
|
|
ข้อกำหนดบรรจุภัณฑ์ สัญญาณทำงาน |
||
|
ระยะการตรวจจับจะได้รับผลกระทบจากความสูงในการติดตั้ง ขนาดของวัตถุที่จะตรวจจับ ความเร็วในการเคลื่อนที่ ผลกระทบของสภาพแวดล้อมในการติดตั้ง และระยะการตรวจจับในทิศทางต่างๆ จะมีความผันแปรในระดับหนึ่ง |
9.5±3g |
|
|
อายุการใช้งาน |
รับประกัน 5 ปี @Ta |
|
|
[คำอธิบายฟังก์ชัน] |
ฟังก์ชันเปิด-ปิด |
|
|
ช่วงสแตนด์บาย |
ตั้งค่า |
|
|
” |
0 วินาที |
|
”
|
การหรี่แสง 2 ระดับช่วงสแตนด์บาย |
ตั้งค่าโหมด DH ด้วยรีโมท + เซ็นเซอร์วัดแสง “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” “+∞” การเคลื่อนไหวเล็กน้อยช่วงสแตนด์บายการเคลื่อนไหวเล็กน้อย |
|
£10 |
ตั้งค่าโหมด DH ด้วยรีโมท + เซ็นเซอร์วัดแสง “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” ” |
|
£ ลำดับความสำคัญแสงสว่างN/A☑การจัดการแสงสว่าง |
ตั้งค่าโหมด DH ด้วยรีโมท + เซ็นเซอร์วัดแสง “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” การเคลื่อนไหวขนาดใหญ่ สัญญาณทำงาน การเคลื่อนไหวเล็กน้อย |
|
สัญญาณคงอยู่ เพื่อกระตุ้นการเหนี่ยวนำตรวจจับร่างกายมนุษย์ในพื้นที่ตรวจจับเพื่อดำเนินการการเคลื่อนไหวขนาดใหญ่ |
สัญญาณ |
|
( การเดิน ) เพื่อกระตุ้นการเหนี่ยวนำและส่งสัญญาณระดับสูง (เช่น ควบคุมไฟเปิด-ปิด) จากนั้นตรวจจับ |
การเคลื่อนไหวเล็กน้อย |
s รวมถึงการตรวจจับสัญญาณชีพของมนุษย์ที่เกิดจากการขยายตัวของช่องท้อง, หน้าอก
ผลิตภัณฑ์มีความสามารถในการทะลุผ่านพลาสติก ไม้ ฯลฯ ได้ดี แต่เสาอากาศโมดูลไมโครเวฟไม่ควรมีอุปกรณ์โลหะหรือเปลือกโลหะ เปลือกแก้ว ฯลฯ อยู่ด้านหน้าหรือใกล้เคียงโดยตรง มิฉะนั้นจะส่งผลต่อการส่งและรับของเสาอากาศ.)as รวมถึงการตรวจจับสัญญาณชีพของมนุษย์ที่เกิดจากการขยายตัวของช่องท้อง, หน้าอกฯลฯ เพื่อรักษาสัญญาณระดับสูง (เช่น
ควบคุมไฟสว่างตลอดเวลา)การไม่มีมนุษย์:ไม่พบสัญญาณในพื้นที่ตรวจจับและส่งสัญญาณระดับต่ำ (ควบคุมไฟปิด)[แผนภาพ]ขนาด (หน่วย: มม.) ฟังก์ชันการเดินสาย[คำแนะนำการติดตั้ง][ช่วงการตรวจจับ] [รีโมทคอนโทรลเลอร์] [การตั้งค่าเริ่มต้น]หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟที่ความสว่าง 100% โดยอัตโนมัติ และทำการตรวจสอบตัวเองเป็นเวลา 10 วินาที ในระหว่างการเริ่มต้น เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้ เซ็นเซอร์จะเข้าสู่โหมดการตรวจจับหลังจากเริ่มต้น และในระหว่างนั้น หลอดไฟจะยังคงอยู่ที่ความสว่าง 100%[การตั้งค่าเริ่มต้น]ความไว: 100% เวลาหน่วง: 5 วินาที เซ็นเซอร์วัดแสง: ปิดใช้งาน ช่วงสแตนด์บาย: 0 วินาที ระดับหรี่แสงสแตนด์บาย: 20%
[
ที่]l
- เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดแหล่งจ่ายไฟก่อนทำการติดตั้ง เดินสาย หรือเปลี่ยนแปลงการตั้งค่าl
ผลิตภัณฑ์มีความสามารถในการทะลุผ่านพลาสติก ไม้ ฯลฯ ได้ดี แต่เสาอากาศโมดูลไมโครเวฟไม่ควรมีอุปกรณ์โลหะหรือเปลือกโลหะ เปลือกแก้ว ฯลฯ อยู่ด้านหน้าหรือใกล้เคียงโดยตรง มิฉะนั้นจะส่งผลต่อการส่งและรับของเสาอากาศ
- l
- ระยะการตรวจจับจะได้รับผลกระทบจากความสูงในการติดตั้ง ขนาดของวัตถุที่จะตรวจจับ ความเร็วในการเคลื่อนที่ ผลกระทบของสภาพแวดล้อมในการติดตั้ง และระยะการตรวจจับในทิศทางต่างๆ จะมีความผันแปรในระดับหนึ่ง
l
เกณฑ์แสงสว่างอยู่ในสภาพแวดล้อมที่มีแดด ไม่มีเงา และการสะท้อนแสงโดยรอบ ในช่วงเวลา สภาพอากาศ และสภาพแวดล้อมที่แตกต่างกัน ค่าแสงสว่างที่ตรวจจับโดยเซ็นเซอร์วัดแสงอาจแตกต่างกันไป
l
แนะนำให้ติดตั้งผลิตภัณฑ์ห่างกันมากกว่า 1.5 เมตร ระยะห่างระหว่างผลิตภัณฑ์กับเราเตอร์ควรมากกว่า 1.5 เมตร เพื่อหลีกเลี่ยงการรบกวนการทำงานปกติของเซ็นเซอร์ไมโครเวฟ
l
ระนาบการติดตั้งของผลิตภัณฑ์ (เช่น แผ่นอลูมิเนียม, แผ่น PCB) ต้องมีความแตกต่างของความสูงจากระนาบเสาอากาศของโมดูลไมโครเวฟ และระนาบเสาอากาศของโมดูลไมโครเวฟควรสูงกว่าระนาบใกล้เคียงมากกว่า 5 มม. เพื่อให้ได้ผลการตรวจจับที่ดีที่สุด
l
ต้องใช้แหล่งจ่ายไฟ DC แบบควบคุมที่มีแรงดันเอาต์พุตคงที่ กระแสต่ำ และค่าสัมประสิทธิ์การกระเพื่อมต่ำ
t
แรงดันไฟฟ้ากระเพื่อมของแหล่งจ่ายไฟควรน้อยกว่า 50mV และกระแสโหลดขั้นต่ำของแหล่งจ่ายไฟควรมากกว่า 120mA และขอแนะนำให้ตั้งค่าตัวเก็บประจุอิเล็กโทรไลต์ไม่น้อยกว่า 100uF
ที่แหล่งจ่ายไฟอินพุตl
l
l
l
l ด้านหน้าของผลิตภัณฑ์และบริเวณใกล้เคียงไม่สามารถติดตั้งอุปกรณ์โลหะหรือกระจกได้ เพื่อไม่ให้ส่งผลกระทบต่อการทำงานปกติของเซ็นเซอร์ ในขณะที่ความหนาของพลาสติกควรเลือกน้อยกว่า 1 มม. หนาเกินไปจะส่งผลต่อการตรวจจับโมดูลไมโครเวฟและทิศทาง ความห่างระหว่างระนาบเสาอากาศไมโครเวฟกับเปลือกควรมากกว่า 3.2 มม. lระนาบเสาอากาศของผลิตภัณฑ์และระนาบโลหะ (แผ่นอลูมิเนียม, เปลือกเหล็ก) ต้องมีความแตกต่างของความสูง ระยะห่างที่แนะนำคือมากกว่า 0.5 มม.เมื่อมีการเปลี่ยนแปลงโครงสร้างผลิตภัณฑ์ โหมด/วงจรแหล่งจ่ายไฟ ฝาครอบด้านหน้าเสาอากาศเซ็นเซอร์ ฯลฯ โปรดแจ้งผู้ผลิตเซ็นเซอร์เพื่อยืนยัน เพื่อไม่ให้ผลิตภัณฑ์ทำงานผิดปกติ มิฉะนั้น ผู้ผลิตจะไม่รับผิดชอบใดๆ ต่อความผิดปกติ
