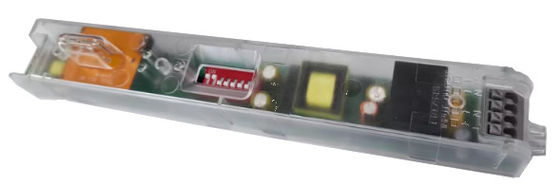

เซ็นเซอร์ตรวจจับความเคลื่อนไหวแบบหรี่แสงได้พร้อมฟังก์ชัน SYNC เปลือกใส Low Sidelobe สำหรับ LED Batten
| สถานที่กำเนิด | เชียงใหม่, จีน |
|---|---|
| ชื่อแบรนด์ | Merrytek |
| ได้รับการรับรอง | CE, RED, UKCA, SAA |
| หมายเลขรุ่น | MC188V 99 |
| จำนวนสั่งซื้อขั้นต่ำ | 100 ชิ้น |
| ราคา | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ | ถุงฟอง + กระดาน + กล่อง (K = A) |
| เวลาการส่งมอบ | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ |
| เงื่อนไขการชำระเงิน | T/T |
| สามารถในการผลิต | 10,000 ชิ้น / เดือน |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
วอทส์แอพพ์:0086 18588475571
วีชัต: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความดันเฉพาะ | 120/277V AC 50/60Hz (US)； 220-240VAC 50/60Hz (ยุโรป) | พลังงานรอคอย | ≤0.5w |
|---|---|---|---|
| สัญญาณออก | สัญลักษณ์การปิด/เปิด/ปิด 0-10VDC | ความสูงการติดตั้ง | 3 ม. (สูงสุด 6 ม.) |
| อุณหภูมิการทํางาน | ภายใน: -20 ~ 60 °C | ใบรับรอง | CE, RED, UKCA, SAA |
| ตลอดชีวิต | การรับประกัน 5 ปี @Ta ใส่เต็ม | ||
| เน้น | เซ็นเซอร์ตรวจจับความเคลื่อนไหวแบบหรี่แสงได้พร้อมฟังก์ชัน SYNC,เซ็นเซอร์ตรวจจับความเคลื่อนไหวแบบหรี่แสงได้เปลือกใส,เซ็นเซอร์ตรวจจับความเคลื่อนไหวแบบหรี่แสงได้สำหรับ LED Batten |
||
รายละเอียดสินค้า
[คุณสมบัติของผลิตภัณฑ์]
- การออกแบบเสาอากาศแบบไดโพลแบบมีสิทธิบัตร เหมาะสำหรับติดตั้งในถาด LED โลหะโดยไม่มีการทริกเกอร์ผิดพลาด
- เปลือกใส ไม่มีผลต่อการกระจายแสง
- มี sidelobe ต่ำ ไม่มีการทริกเกอร์ผิดพลาดในพื้นที่สะท้อนแสงโลหะ
- กำลังส่งต่ำ ไม่เป็นอันตรายต่อมนุษย์
- สามารถตั้งค่าข้อมูลเซ็นเซอร์ได้โดยสวิตช์ DIP และรีโมทคอนโทรล
- ไม่ได้รับผลกระทบจากอุณหภูมิ ความชื้น เสียง ฝุ่น ฯลฯ
- พร้อมสัญญาณหรี่แสง 1-10V, ฟังก์ชัน SYNC
[พารามิเตอร์]
|
อินพุต |
||||
|
แรงดันไฟฟ้าที่กำหนด |
120/277V AC 50/60Hz(US)；220-240VAC 50/60Hz(ยุโรป) |
|||
|
พลังงานสแตนด์บาย |
≤0.5W |
|||
|
การทดสอบไฟกระชาก |
1kV(L/N,EN61000-4-5) |
|||
|
เอาต์พุต |
||||
|
การควบคุมเอาต์พุต |
เปิด-ปิด |
0-10VDC สัญญาณหรี่แสง |
||
|
ความจุโหลด |
2A @120Vac 2A @277Vac |
|||
|
ความจุโหลด |
200W@110VAC(อุปนัย/LED),400W @110VAC(ความต้านทาน). 400W@230VAC(อุปนัย/LED),800W @230VAC(ความต้านทาน). |
|||
|
ความจุไฟกระชากสูงสุด |
30A (50% Ipeak, twidth =200us, 230Vac โหลดเต็มที่, เริ่มต้นเย็น); |
|||
|
0-10Vการหรี่แสง |
< 50mA (แหล่งกระแสคงที่) 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
|||
|
พารามิเตอร์เซ็นเซอร์ |
||||
|
ความถี่ในการทำงาน |
5.8 GHz ±75MHz, แถบคลื่น ISM |
|||
|
กำลังส่ง |
1mW สูงสุด |
|||
|
ระยะเวลาพัก |
5S/1 นาที/5นาที/10min(ตั้งค่าโดย DIP) |
|||
|
5s/30s/1min/3min/5min/10min/20min/30min (ตั้งค่าโดยรีโมท) |
||||
|
ระดับสแตนด์บาย |
10%(1.4-1.6V)//30%(2.9-3.1V)(ตั้งค่าโดย DIP) |
|||
|
10%(1.4-1.6V)/20%(1.9-2.1V)/30%(2.9-3.1V)/50%(4.9-5.1V)(ตั้งค่าโดยรีโมท) |
||||
|
ระยะเวลาพัก |
5S/1 นาที/5นาที/10นาที(ตั้งค่าโดย DIP) |
|||
|
5s/30s/1min/3min/5min/10min/20min/30นาที (ตั้งค่าโดยรีโมท) |
||||
|
ระยะเวลาสแตนด์บาย |
0S/1นาที/10นาที/+∞(ตั้งค่าโดย DIP) |
|||
|
0s/10s/1min/3min/5min/10min/30min/+∞ ( ตั้งค่าโดยรีโมท) |
||||
|
การตรวจจับ |
100%/75%/50%/25%(ตั้งค่าโดย DIP) |
|||
|
100%/75%/50%/25% (ตั้งค่าโดยรีโมท) |
||||
|
เซ็นเซอร์วัดแสง |
แสงสว่าง เกณฑ์ |
5lux/30lux/100lux/ปิดใช้งาน (ตั้งค่าโดย DIP) |
||
|
5lux/15lux/30lux/50lux/100lux/150lux/ปิดใช้งาน (ตั้งค่าโดยรีโมท) |
||||
|
ลำดับความสำคัญของแสงสว่าง |
เปิด |
ปิด |
||
|
5lux/15lux/ 30lux/50lux |
เปิดค่า+(50-150Lux) |
|||
|
100lux |
เปิดค่า+(50-150Lux) |
|||
|
150lux |
เปิดค่า+(50-150Lux) |
|||
|
รัศมีการตรวจจับ |
การติดตั้งบนเพดาน 3m r≥3m@1m/s, การติดตั้งบนผนัง 2m r≥3.5m@1m/s ความเร็วในการเคลื่อนที่: ความไว 100%, เปิดพื้นที่ในร่ม 60㎡ |
|||
|
ความสูงในการติดตั้ง |
3m(6m สูงสุด ) |
|||
|
สภาพแวดล้อม |
||||
|
อุณหภูมิในการทำงาน |
-20~60°C |
|||
|
อุณหภูมิในการจัดเก็บ |
-40℃~80℃, ความชื้น: ≤85%(ไม่ควบแน่น) |
|||
|
มาตรฐานใบรับรอง |
||||
|
ใบรับรอง |
CE, RED, UKCA, SAA |
|||
|
สิ่งแวดล้อม ข้อกำหนด |
สอดคล้องกับ RoHS 2.0, Reach |
|||
|
มาตรฐานความปลอดภัย |
EN61058-1,UL60703-1 |
|||
|
EMC Standards |
EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
|||
|
ระดับ IP |
IP20 |
|||
|
ระดับสินค้า |
ระดับ Ⅱ |
|||
|
อื่นๆ |
||||
|
การเดินสายไฟ |
บล็อกขั้วต่อแบบกด, การเดินสายไฟ 0.5-0.75mm2 |
|||
|
การติดตั้ง |
ในตัว |
|||
|
แพ็คเกจ |
ถุงฟอง + แผ่นกั้น + กล่อง(K=A) |
|||
|
น้ำหนักสุทธิ |
71.5±2g |
|||
|
อายุการใช้งาน |
รับประกัน 5 ปี @Ta โหลดเต็มที่ |
|||
[คำอธิบายฟังก์ชัน]
|
|
Rฟังก์ชันเปิด-ปิด |
ระยะเวลาสแตนด์บาย ตั้งค่า “0s” |
|
|
Rการหรี่แสง 2 ขั้นตอน |
ระยะเวลาสแตนด์บาย ตั้งค่า “+∞” |
|
|
Rการหรี่แสง 3 ขั้นตอน |
ระยะเวลาสแตนด์บาย ตั้งค่า “10s/1min/3min/5min/10min/30min”；“1นาที/10นาที“(DIP โดยการตั้งค่า) |
|
|
□การเก็บเกี่ยวแสงสว่าง |
N/A |
|
|
Rลำดับความสำคัญของแสงสว่าง |
ระยะเวลาสแตนด์บาย ตั้งค่า “+∞” |
[ข้อมูลผลิตภัณฑ์]
[แผนผังการเดินสายไฟ]
หมายเหตุ: เซ็นเซอร์ได้รับการออกแบบมาเพื่อเชื่อมต่อโหลดเพียงตัวเดียว การเชื่อมต่อโหลดมากกว่าหนึ่งตัวอาจทำให้เซ็นเซอร์เสียหาย
SYNC: เมื่อเซ็นเซอร์ตัวใดตัวหนึ่งตรวจพบการเคลื่อนไหว พอร์ต SYNC ของเซ็นเซอร์จะส่งออกระดับสูงและส่ง
ไปยังเครื่องอื่นๆ ในกลุ่มเดียวกัน เครื่องอื่นๆ จะได้รับสัญญาณการซิงโครไนซ์นี้ ซึ่งเทียบเท่ากับการเหนี่ยวนำให้เกิดแสงเต็มที่ จากนั้นตั้งค่าเกียร์ตามรหัสภายนอกแต่ละตัวสำหรับการทำงาน
[คำแนะนำในการติดตั้ง]
- การติดตั้งสกรู
- ขนาดตัด
[การตั้งค่าสวิตช์ DIP]
|
ฟังก์ชัน |
พื้นที่ตรวจจับ |
ระยะเวลาพัก |
Daylight Sensor
|
|||||
|
DIP |
1 |
2 |
|
3 |
4 |
|
5 |
|
|
Ⅰ |
เปิด |
เปิด |
100% |
เปิด |
เปิด |
5s |
เปิด |
30lux |
|
Ⅱ |
เปิด |
- |
75% |
เปิด |
- |
1 นาที |
- |
ปิดใช้งาน |
|
Ⅲ |
- |
เปิด |
50% |
- |
เปิด |
5 นาที |
|
|
|
Ⅳ |
- |
- |
25% |
- |
- |
10 นาที |
|
|
|
ฟังก์ชัน |
ระยะเวลาสแตนด์บาย |
ระดับสแตนด์บาย
|
||||||
|
DIP |
6 |
7 |
|
8 |
|
|||
|
Ⅰ |
เปิด |
เปิด |
0s |
เปิด |
10% |
|||
|
Ⅱ |
เปิด |
- |
1 นาที |
- |
30% |
|||
|
Ⅲ |
- |
เปิด |
10 นาที |
|
|
|||
|
Ⅳ |
- |
- |
+∞ |
|
|
|||
[ช่วงการตรวจจับ]
[รีโมทคอนโทรลเลอร์]
[การเริ่มต้น]
หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟโดยอัตโนมัติเป็นความสว่าง 100% และปิดไฟใน 10 วินาที ในระหว่างการเริ่มต้น เซ็นเซอร์ไม่สามารถตรวจจับการเคลื่อนไหวได้
[การตั้งค่าเริ่มต้น]
ความไว: 100%, ระยะเวลาพัก: 5s, เซ็นเซอร์วัดแสง: ปิดใช้งาน, ระยะเวลาสแตนด์บาย: 0s, ระดับสแตนด์บาย:10%
[ประกาศการใช้งาน]
l เซ็นเซอร์ควรติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดเครื่องก่อนทำการติดตั้ง เดินสายไฟ เปลี่ยนการตั้งค่าของสวิตช์ DIP
l พื้นที่ความไวสัมพันธ์กับความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมในการติดตั้ง สภาพแวดล้อมในการทำงาน วัสดุสะท้อนแสง และอื่นๆ พื้นที่ตรวจจับที่กำหนดเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบ 165 ซม./65 กก. ในสภาพแวดล้อมเปิดในร่ม
l พื้นที่ตรวจจับของเซ็นเซอร์ไมโครเวฟเมื่อติดตั้งบนผนังจะเพิ่มขึ้นอย่างมากเมื่อเทียบกับการติดตั้งบนเพดาน หากใช้เพดานติดผนัง โปรดลดความไวหรือติดต่อบริษัทของเราเพื่อยืนยันการตั้งค่าการใช้งาน เกณฑ์แสงสว่างวัดในวันที่แดดจ้าโดยไม่มีเงาและในสถานะการสะท้อนแสงแบบกระจายของแสงโดยรอบ สภาพแวดล้อมและสภาพอากาศที่แตกต่างกันทำให้ค่าความสว่างที่แตกต่างกันซึ่งเซ็นเซอร์วัดแสงวัดได้
l อาจจำเป็นต้องกำหนดค่าพารามิเตอร์เซ็นเซอร์ใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้หรือติดต่อผู้ผลิต
l เซ็นเซอร์ใช้สำหรับภายในอาคารเท่านั้น ผลกันน้ำสำหรับการใช้งานกลางแจ้งหรือกึ่งกลางแจ้งจะได้รับผลกระทบ ลม ฝน และวัตถุที่เคลื่อนที่อาจทำให้เกิดการทริกเกอร์ผิดพลาด
l ความสูงในการติดตั้งผลิตภัณฑ์เซ็นเซอร์ต้องไม่เกิน 6 เมตร และความสูงที่เหมาะสมคือ 3 เมตร ระยะห่างระหว่างเซ็นเซอร์สองตัวควรมากกว่า 3 เมตร
l เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ บนพื้นผิวสะท้อนแสงโลหะ หรือในสภาพแวดล้อมปิดขนาดเล็ก ไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการทริกเกอร์ผิดพลาด โปรดลดความไวของเซ็นเซอร์หรือติดต่อผู้ผลิตเพื่อขอการสนับสนุนด้านเทคนิค
l โปรดตรวจสอบให้แน่ใจว่าไม่มีสัญญาณการเคลื่อนที่ เช่น พัดลม มอเตอร์ DC ท่อระบายน้ำ ช่องระบายอากาศ ฯลฯ รอบๆ เซ็นเซอร์ มิฉะนั้น เซ็นเซอร์อาจทำให้เกิดการทริกเกอร์ผิดพลาด
l ไมโครเวฟไม่สามารถเจาะโลหะได้ ห้ามวางผลิตภัณฑ์ในโคมไฟโลหะแบบปิดหรือกึ่งปิด ไม่อนุญาตให้ใช้โลหะหรือแก้วคลุมเหนือผลิตภัณฑ์
l สำหรับสภาพแวดล้อมการติดตั้งใหม่ ขอแนะนำให้ทดสอบ 5 ชิ้น ตัวอย่างก่อนการติดตั้ง.
