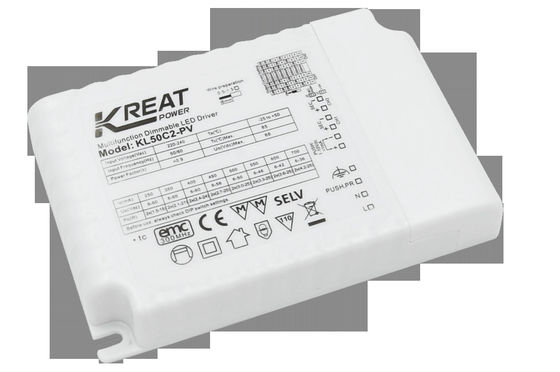

50W Dual Channel PUSH และ 1-10V dimming LED Driver สําหรับไฟ LED ดาวน์ไลท์

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
ชื่อแบรนด์ KREATPOWER
ได้รับการรับรอง CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
ราคา สามารถต่อรองได้
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

วอทส์แอพพ์:0086 18588475571

วีชัต: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
ได้รับการรับรอง CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
เน้น

ไฟ LED ดาวน์ไลท์ LED Driver

,

50W ดริเวอร์ LED ปราศจากความเข้ม

,

1-10 วอลต์ ดับ LED ไดรเวอร์
ฝากข้อความ
รายละเอียดสินค้า

50W Dual Channel PUSH และ 1-10V dimming LED Driver สําหรับไฟ LED ดาวน์ไลท์



[ลักษณะสินค้า]

  • ไม่มีการส่องส่องสําหรับช่วงความมืดทั้งหมด
  • พลังงานรอคอยต่ํากว่า 0.5W
  • การดับความสว่างหลักด้วยปุ่มกด
  • การด dimming ระดับรองด้วย 0-10V dimmer
  • รองรับการดับ PWM 10V (3KHz-8KHz)
  • 0-10V port PUSH การดับ
  • การป้องกัน: การตัดสั้น / อุณหภูมิสูงเกิน / ความแรงกดสูงเกิน
  • กระแสการลดความแรงสําหรับอุณหภูมิแวดล้อมสูงเกิน
  • กดความมืดด้วยฟังก์ชันความจํา
  • กดดันดิมพอร์ตกับฟังก์ชันทางเดิน
  • การรับประกัน 5 ปี



[ปริมาตร]



หน่วยงาน โลเตจการทํางาน 198-264VAC 50Hz / 60Hz
ความดันไฟเข้าระดับ 220-240VAC 50Hz / 60Hz
ระยะความแรงดันเข้าแบบ DC 200-240VDC
กระแสไฟเข้า 0.28A แม็กซ์
กระแสไฟฟ้าเข้า < 15A (ความกว้างกระแทกกระแสไฟฟ้าครึ่งกระแส 100US) @ 230VAC
ปัจจัยพลังงาน ≥0.9 (@230VAC ความจุเต็ม)
การบิดเบือนฮาร์มอนิกทั้งหมด แบบ: 13% (@230Vac ความจูงเต็ม)
พลังงานรอคอย ≤0.5W
ประสิทธิภาพ สูงสุด 89% @ 230VAC (ภาระเต็ม)
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น:0.75-1.5 มิลลิเมตร2
ผลิต ระบบการทํางาน กระแสไฟฟ้าคงที่
ประเภทของภาระ LED
ความต้องการ Ripple (Flimmering หรือ Flimmer-Free) ค่าการส่องแสง: ต่ํากว่า 2% สําหรับช่วงความมืดทั้งหมด
เวลาเริ่มต้น <0.5s (@230Vac; อุปกรณ์ช่วยไม่มีการออก)
ความดันออกแบบไม่มีภาระ 58VDC สูงสุด
ระยะความแรงกดออกของภาระ 9-52VDC
พลังการออกแบบภาระเต็ม OUT1 + OUT2: 50W สูงสุด
กระแสการออกของภาระ 2*CC:350mA;500mA;550mA;700mA;750mA;900mA
ความแม่นยําของกระแสไฟฟ้า / ความแรงต่อเนื่อง ความแม่นยําของกระแสไฟฟ้าคงที่ ± 5%
วิธีการเชื่อม ปลายการผลักดัน ตัดเส้นเส้น:0.5-1.5 มม.2
วิธีควบคุม ปรับความมืด PUSH การปรับความเข้มข้น PUSH หลัก (ความยาวสูงสุด: 100M)
1-10 วอลต์ Dimming 0-10V dimming ((Port ปัจจุบัน<1MA) (Max.lead length:20M)
ระยะความมืด 3%-100%
ปรับความมืด PWM 0-10V Port PWM Dimming (3KHZ-8KHZ)
โปเทนติโอเมตร ใช่ 100kΩ
การดับ PUSH ระดับรอง ใช่ เปลี่ยนการตั้งค่าโรงงาน
ยกเว้นPการหมุนRการประกอบ ผลิตมากกว่าอุณหภูมิ
การคุ้มครอง		 ใช่ ไม่มีฟังก์ชันการฟื้นฟูตนเอง ((สามารถสอบถามได้)
การป้องกันความกระชับกําลังเกิน ใช่, โดยไม่มีฟังก์ชันการฟื้นฟูตัวเอง
การป้องกันการตัดสั้น ใช่ ฟังก์ชันการฟื้นฟูตนเอง ((สามารถสอบถามได้)

การดําเนินงาน

สิ่งแวดล้อม

 อุณหภูมิการทํางาน/ความชื้น -25 °C ~ 50 °C ความชื้น: 85% (ไม่หมัก)
อุณหภูมิ/ความชื้นในการเก็บ -40°C~80°C ความชื้น:10%~95%
Max. case temp ((Tc) 85°C

ความปลอดภัย

& EMC

 มาตรฐาน EMC EN55015 EN61547 EN61000-3-2
มาตรฐานความปลอดภัย EN61347-1
การรับรอง CE
ทนต่อความกระชับกําลัง 3750Vac, 5mA, 60s
อื่นๆ ระดับการคุ้มครอง IP20
ประเภทการป้องกัน ประเภท II
ประเภทอุปกรณ์ อุปกรณ์อิสระ
ขนาดการติดตั้ง 123*79*24 มม.
ฟังก์ชันความจํา blackout ใช่, PUSH ความจําหมดสติ
PUSH ปรับความมืด 30 หน่วย
ความต้องการในการบรรจุ กล่องสีขาว+ คําแนะนํา กระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
น้ําหนัก 220 กรัม
ชีวิต 50000h @Ta ความจุเต็ม
หมายเหตุ: ปริมาตรทั้งหมดถูกทดสอบที่ความแรงกดไฟเข้า 230Vac และสภาพแวดล้อม 25 องศา เว้นแต่ที่ระบุ



[ขนาด (หน่วย: mm)]



50W Dual Channel PUSH และ 1-10V dimming LED Driver สําหรับไฟ LED ดาวน์ไลท์ 050W Dual Channel PUSH และ 1-10V dimming LED Driver สําหรับไฟ LED ดาวน์ไลท์ 1



[สัญลักษณ์สายไฟ]



50W Dual Channel PUSH และ 1-10V dimming LED Driver สําหรับไฟ LED ดาวน์ไลท์ 2

ตารางภาพมิงหรือ Cหน้าที่ทางเดิน

50W Dual Channel PUSH และ 1-10V dimming LED Driver สําหรับไฟ LED ดาวน์ไลท์ 3

ไฟก์B 0-10 วอลต์หรือ PUSH ระดับรอง



[การตั้งค่าเกียร์ปัจจุบัน]

ปัจจุบัน OUT 1 OUT 2
ความกระชับ Po ((W) 1 2 3 ความกระชับ Po ((W) 1 2 3
350mA 9V50V 17.5 - - - 9V50V 17.5 - -
500mA 9V50V 25 เปิด - - 9V 52V 26 เปิด - -
550mA 9V45V 25 - เปิด - 9V 52V 29 - เปิด -
700mA 9V36V 25 เปิด เปิด - 9V50V 35 เปิด เปิด -
750mA 9V33V 25 - เปิด เปิด 9V48V 36 - เปิด เปิด
900mA 9V28V 25 เปิด เปิด เปิด 9V40V 36 เปิด เปิด เปิด
หมายเหตุ:พลังงานรวมของสองผลิตไม่สามารถเกิน 50W; Po1+Po2≤50W



[[การลด]



50W Dual Channel PUSH และ 1-10V dimming LED Driver สําหรับไฟ LED ดาวน์ไลท์ 4

[ผันคอร์ฟ]



50W Dual Channel PUSH และ 1-10V dimming LED Driver สําหรับไฟ LED ดาวน์ไลท์ 5

[ON/OFF & คําอธิบายการทํางานการหมับ]

A. ปุ่มดันสั้น ๆ (< 1 s), ไดรเวอร์ LED ON หรือ OFF ความสว่างกลับไปที่ค่าการดับครั้งสุดท้าย

B. กดและยึดสวิตช์ PUSH (1S ~ 8S) และคนขับ LED สามารถบรรลุการหมอบ; หลังจากกดมันอีกครั้ง แสงเปลี่ยนไปในทิศทางหมอบตรงกันข้าม

C. การดันความมืด มีความจําที่ปิดไฟและความจําความสว่าง

D. การปรับความมืด:

ไดรฟ์ LED สามารถทํางานร่วมกันได้ถึงระดับการดับ 50% โดยการกดไว้ 15 วินาที

E. กําหนดเวลาเบา: กดปุ่มกดเพื่อปิดไฟ, จากนั้นกดปุ่มยาว, และไฟจะเปิดและเบา. เวลาของการกดยาวจะบันทึกเวลาเบาปิดฟังก์ชัน fade times: กดสวิทช์ PUSH อย่างรวดเร็ว 5 ครั้งภายใน 3 วินาที; เปิดฟังก์ชันเวลาเบา: กดสวิทช์ PUSH 15S ให้นาน

F. ฟังก์ชันทางเดิน: PUSH มีสัญญาณ L มากกว่า 60S กรอกฟังก์ชันทางเดิน ความสว่าง 100% ความสว่าง 20% รอ 60S แล้วปิดไฟดันสวิตช์สั้น 5 ครั้งเพื่อออกจากฟังก์ชันทางเดิน.

G. ยกเลิกการกดปุ่มที่มีไฟชี้วัด

H. PUSH ระดับรอง: สวิตช์ DIP ¥4 ¥ปิด 0-10V: สวิตช์ DIP สีแดง ¥4 ¥เปิด



[เรื่องที่ต้องการAttention]

สาย LED ต้องเชื่อมต่อกับภาระก่อนเปิดพลังงานเข้า ไม่งั้นสาย LED อาจเสียหาย
