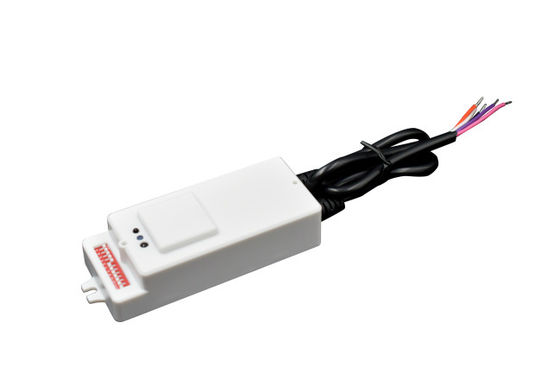

  • Dimmable UL Certified Motion Sensor 15m Max Installation Height MC083V 99
สถานที่กำเนิด เชียงใหม่, จีน
ชื่อแบรนด์ Merrytek
ได้รับการรับรอง UL, CE
หมายเลขรุ่น MC083V 99
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา สามารถต่อรองได้
รายละเอียดการบรรจุ ถุงฟอง + กระดาน + กล่อง (K = A)
เวลาการส่งมอบ <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ตัวอย่างแ
เงื่อนไขการชำระเงิน T/T
สามารถในการผลิต 10,000 ชิ้น / เดือน
รายละเอียดสินค้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ 120/277V AC 50/60Hz (สหรัฐฯ); 220-240VAC 50/60Hz (ยุโรป) การควบคุมเอาท์พุต เปิด-ปิด / 0-10VDC สัญญาณลดแสง
ความถี่ในการทำงาน 5.8 GHz ±75MHz, แถบคลื่น ISM ความสูงในการติดตั้ง 12 ม. (สูงสุด 15 ม.)
อุณหภูมิในการทำงาน -25~60°C(-13~140°F) ใบรับรอง ยูแอล, CE
ตลอดชีวิต การรับประกัน 5 ปี
เน้น

เครื่องตรวจจับการเคลื่อนไหว UL

,

เครื่องตรวจจับการเคลื่อนไหวที่ได้รับการรับรองจาก UL

,

15m Max UL เซนเซอร์การเคลื่อนไหว
ฝากข้อความ
รายละเอียดสินค้า

[คุณสมบัติผลิตภัณฑ์]

  • เสาอากาศไมโครเวฟที่ได้รับการจดสิทธิบัตร ความสูงในการติดตั้งสูงสุด 15 เมตร เหมาะสำหรับติดตั้งในคลังสินค้าส่วนใหญ่
  • ทำงานร่วมกับไดรเวอร์ LED หรี่แสงได้ 1-10V เพื่อให้ได้ฟังก์ชันหรี่แสง 2 ขั้นตอนหรือ 3 ขั้นตอนได้อย่างง่ายดาย
  • รองรับโหมดความไวสูงและความไวต่ำ (สำหรับเพดานโลหะ สภาพแวดล้อมการติดตั้งแผ่นสะท้อนแสงโลหะ)
  • สามารถตั้งค่าข้อมูลเซ็นเซอร์ได้ด้วยสวิตช์ DIP และรีโมทคอนโทรล
  • รับประกัน 5 ปี
  • ใบรับรอง UL



[พารามิเตอร์]

อินพุต
แรงดันไฟฟ้าที่กำหนด 120/277V AC 50/60Hz (US); 220-240VAC 50/60Hz (ยุโรป)
กำลังสแตนด์บาย ≤0.5W
การทดสอบแรงดันไฟฟ้าเกิน 1kV(L/N,EN61000-4-5)
เอาต์พุต
การควบคุมเอาต์พุต เปิด-ปิด สัญญาณหรี่แสง 0-10VDC
ความจุโหลด 4A @120Vac 3A @277Vac
ความจุสูงสุดของแรงดันไฟฟ้าเกิน 50A (50% Ipeak, ความกว้างพัลส์ =200us, 230Vac โหลดเต็ม, สตาร์ทเย็น);
การหรี่แสง 0-10V

< 50mA (แหล่งจ่ายไฟกระแสคงที่)

10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V)
พารามิเตอร์เซ็นเซอร์
ความถี่ในการทำงาน 5.8 GHz ±75MHz, ย่านความถี่ ISM
กำลังส่ง 3mW สูงสุด
เวลาหน่วง 5S/30S/1นาที/3นาที/20นาที/30นาที/60นาที (ตั้งค่าด้วย DIP)
5วินาที/30วินาที/1นาที/3นาที/5นาที/10นาที/20นาที/30นาที (ตั้งค่าด้วยรีโมท)
ระดับการหรี่แสงสแตนด์บาย 20%(1.9-2.1V)/30%(2.9-3.1V) (ตั้งค่าด้วย DIP)
10%(1.4-1.6V)/20%(1.9-2.1V)/30%(2.9-3.1V)/50%(4.9-5.1V) (ตั้งค่าด้วยรีโมท)
5วินาที/30วินาที/1นาที/3นาที/5นาที/10นาที/20นาที/30นาที (ตั้งค่าด้วยรีโมท)
ช่วงเวลาสแตนด์บาย 0S/5S/5นาที/10นาที/30นาที/60นาที/+∞ (ตั้งค่าด้วย DIP)
0วินาที/10วินาที/1นาที/3นาที/5นาที/10นาที/30นาที/+∞ (ตั้งค่าด้วยรีโมท)
การตรวจจับ 100%/75%/50%/25% (ตั้งค่าด้วย DIP)
100%/75%/50%/25% (ตั้งค่าด้วยรีโมท)
เซ็นเซอร์วัดแสง เกณฑ์วัดแสง 5lux/15lux/30lux/50lux/100lux/150lux/ปิดใช้งาน
5lux/15lux/30lux/50lux/100lux/150lux/ปิดใช้งาน (ตั้งค่าด้วยรีโมท)
ลำดับความสำคัญของแสงกลางวัน เปิด ปิด

5lux/15lux/

30lux/50lux

 ค่าเปิด+(50-150Lux)
100lux ค่าเปิด+(50-150Lux)
150lux ค่าเปิด+(50-150Lux)
รัศมีการตรวจจับ

การติดตั้งบนเพดาน 12 เมตร r≥3 เมตร @1 เมตร/วินาที, 39.4 ฟุต r≥10 ฟุต @3.28 ฟุต/วินาที

เงื่อนไขการทดสอบ: ความไว 100%, พื้นที่ในร่มเปิด 60°
ความสูงในการติดตั้ง 12 เมตร (สูงสุด 15 เมตร) (สูงสุด 39.4 ฟุต สูงสุด 49.2 ฟุต)
สภาพแวดล้อม
อุณหภูมิในการทำงาน -25~60°C(-13~140°F)
อุณหภูมิในการจัดเก็บ -40°C~80°C (-40~176°F), ความชื้น: ≤85% (ไม่ควบแน่น)
มาตรฐานใบรับรอง
ใบรับรอง UL(อยู่ระหว่างดำเนินการ) CE
สิ่งแวดล้อมข้อกำหนด สอดคล้องกับ RoHS 2.0, Reach
มาตรฐานความปลอดภัย EN61058-1, UL60703-1
มาตรฐาน EMC EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479
ระดับการป้องกัน IP IP20
ระดับผลิตภัณฑ์ คลาส II
อื่นๆ
การเดินสาย

สาย AC: (L:ดำ; N:ขาว; L':แดง)

1-10V: (GND:ชมพู; 10V:ม่วง)
การติดตั้ง ติดตั้งในตัว
บรรจุภัณฑ์ ถุงฟอง + แผ่นกั้น + กล่อง (K=A)
น้ำหนักสุทธิ 129.4±5g
อายุการใช้งาน รับประกัน 5 ปี @Ta



[ฟังก์ชัน]



ฟังก์ชันเปิด-ปิด ตั้งค่าช่วงเวลาสแตนด์บายเป็น "0s"
การหรี่แสง 2 ขั้นตอน ตั้งค่าช่วงเวลาสแตนด์บายเป็น "+∞"
การหรี่แสง 3 ขั้นตอน ตั้งค่าช่วงเวลาสแตนด์บายเป็น "5S/5นาที/10นาที/30นาที/1ชั่วโมง"
ลำดับความสำคัญของแสงกลางวัน ตั้งค่าช่วงเวลาสแตนด์บายเป็น "+∞"


[ข้อมูลผลิตภัณฑ์]

?

[แผนภาพการเดินสาย]

?

*เซ็นเซอร์ออกแบบมาเพื่อเชื่อมต่อโหลดเดียวเท่านั้น การเชื่อมต่อโหลดมากกว่าหนึ่งอาจทำให้เซ็นเซอร์เสียหาย



[คำแนะนำการติดตั้ง]

?

?

[ช่วงการตรวจจับ]



?



[รีโมทคอนโทรล]

?

[การเริ่มต้นระบบ]



หลังจากเปิดเครื่อง เซ็นเซอร์จะเปิดไฟสว่างสูงสุดโดยอัตโนมัติและปิดไฟใน 10 วินาที ในระหว่างการเริ่มต้นระบบ เซ็นเซอร์จะไม่สามารถตรวจจับการเคลื่อนไหวได้



[การตั้งค่าเริ่มต้น]



ความไว: 100%, เวลาหน่วง: 5 วินาที, เซ็นเซอร์วัดแสง: ปิดใช้งาน, ช่วงเวลาสแตนด์บาย: 0 วินาที, ระดับการหรี่แสงสแตนด์บาย: 20%



[ประกาศการใช้งาน]



  • เซ็นเซอร์ควรได้รับการติดตั้งโดยช่างไฟฟ้ามืออาชีพ โปรดปิดไฟก่อนทำการติดตั้ง เดินสาย หรือเปลี่ยนการตั้งค่าสวิตช์ DIP
  • พื้นที่ความไวเกี่ยวข้องกับความเร็วในการเคลื่อนที่ของวัตถุ ขนาดของวัตถุที่เคลื่อนที่ ความสูงในการติดตั้ง มุมการติดตั้ง สภาพแวดล้อมการทำงาน วัสดุสะท้อนแสง และอื่นๆ พื้นที่ตรวจจับที่ให้มาเป็นค่าทั่วไปที่วัดโดยผู้ทดสอบ 165 ซม./65 กก. ในสภาพแวดล้อมภายในอาคารแบบเปิด
  • พื้นที่ตรวจจับของเซ็นเซอร์ไมโครเวฟเมื่อติดตั้งบนผนังจะเพิ่มขึ้นอย่างมากเมื่อเทียบกับการติดตั้งบนเพดาน หากใช้การติดตั้งบนผนัง โปรดลดความไวหรือติดต่อบริษัทของเราเพื่อยืนยันการตั้งค่าการใช้งาน เกณฑ์วัดแสงจะวัดในวันที่แดดจ้าโดยไม่มีเงาและในสถานะการสะท้อนแสงแบบกระจายของแสงแวดล้อม สภาพแวดล้อมและสภาพอากาศที่แตกต่างกันทำให้ค่าความสว่างที่เซ็นเซอร์วัดแสงวัดได้แตกต่างกัน
  • อาจจำเป็นต้องกำหนดค่าพารามิเตอร์เซ็นเซอร์ใหม่ในสภาพแวดล้อมการติดตั้งที่แตกต่างกัน โปรดดูคำแนะนำต่อไปนี้หรือติดต่อผู้ผลิต
  • เซ็นเซอร์สำหรับใช้ภายในอาคารเท่านั้น ผลกระทบกันน้ำสำหรับการใช้งานภายนอกอาคารหรือกึ่งภายนอกอาคารจะได้รับผลกระทบ ลม ฝน และวัตถุที่เคลื่อนไหวอาจทำให้เกิดการกระตุ้นผิดพลาด
  • ความสูงในการติดตั้งผลิตภัณฑ์เซ็นเซอร์ต้องไม่เกิน 15 เมตร และความสูงที่เหมาะสมคือ 12 เมตร ระยะห่างระหว่างเซ็นเซอร์สองตัวควรมากกว่า 3 เมตร
  • เมื่อติดตั้งเซ็นเซอร์ในโคมไฟโลหะ บนพื้นผิวสะท้อนแสงโลหะ หรือในสภาพแวดล้อมปิดขนาดเล็ก ไมโครเวฟจะสะท้อนหลายครั้งและทำให้เกิดการกระตุ้นผิดพลาด โปรดลดความไวของเซ็นเซอร์หรือติดต่อผู้ผลิตเพื่อขอรับการสนับสนุนทางเทคนิค
  • โปรดตรวจสอบให้แน่ใจว่าไม่มีสัญญาณการเคลื่อนไหว เช่น พัดลม มอเตอร์ DC ท่อน้ำทิ้ง ช่องระบายอากาศ ฯลฯ อยู่รอบๆ เซ็นเซอร์ มิฉะนั้นเซ็นเซอร์อาจทำให้เกิดการกระตุ้นผิดพลาด
  • ไมโครเวฟไม่สามารถทะลุผ่านโลหะได้ ห้ามวางผลิตภัณฑ์ในโคมไฟโลหะแบบปิดหรือกึ่งปิด ห้ามใช้โลหะหรือกระจกปิดด้านบนผลิตภัณฑ์
  • สำหรับการติดตั้งในสภาพแวดล้อมใหม่ แนะนำให้ทดสอบตัวอย่าง 5 ชิ้นก่อนการติดตั้ง
